（株）高砂製作所　ARH1000
Regulated AC Power Supply 備品修理記録
平成２８年１０月１４日
Ａ．　（株）高砂製作所　ＡＲＨ１０００　オークションにて購入。
  • 同社のＡＲ５００ の１０Ａ版です。
    ＡＣ入力電圧を調整する形なので、入力と出力は非絶縁。
Ｂ．２台目ＡＲＨ１０００　オークションにて購入。

Ｓ．ＡＲＨ１０００ 仕様（カタログ・マニアルより）
Ａ．　１台目ＡＲＨ１０００　オークションにて購入。

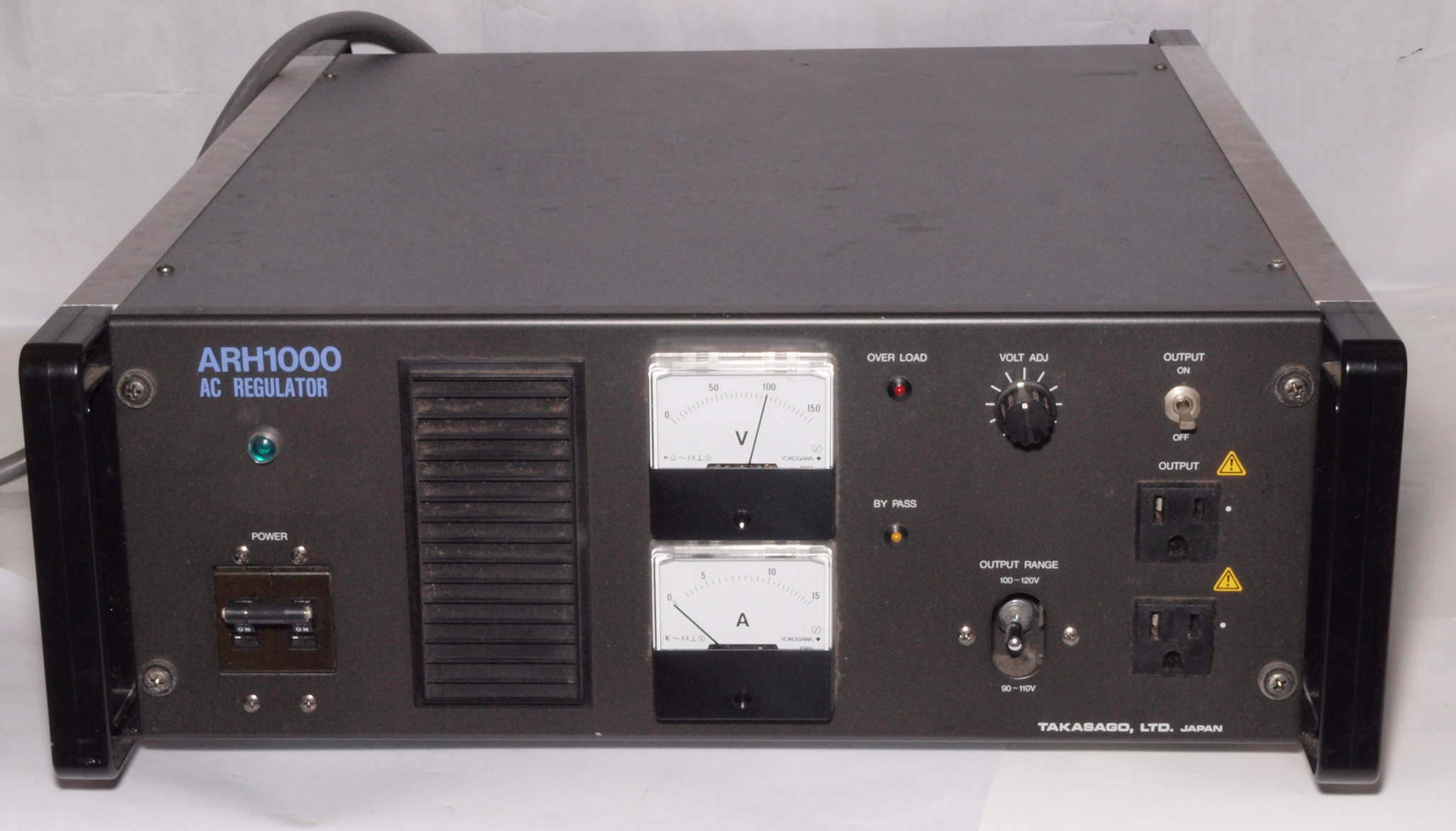

Ａ１．　前から見る。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 　

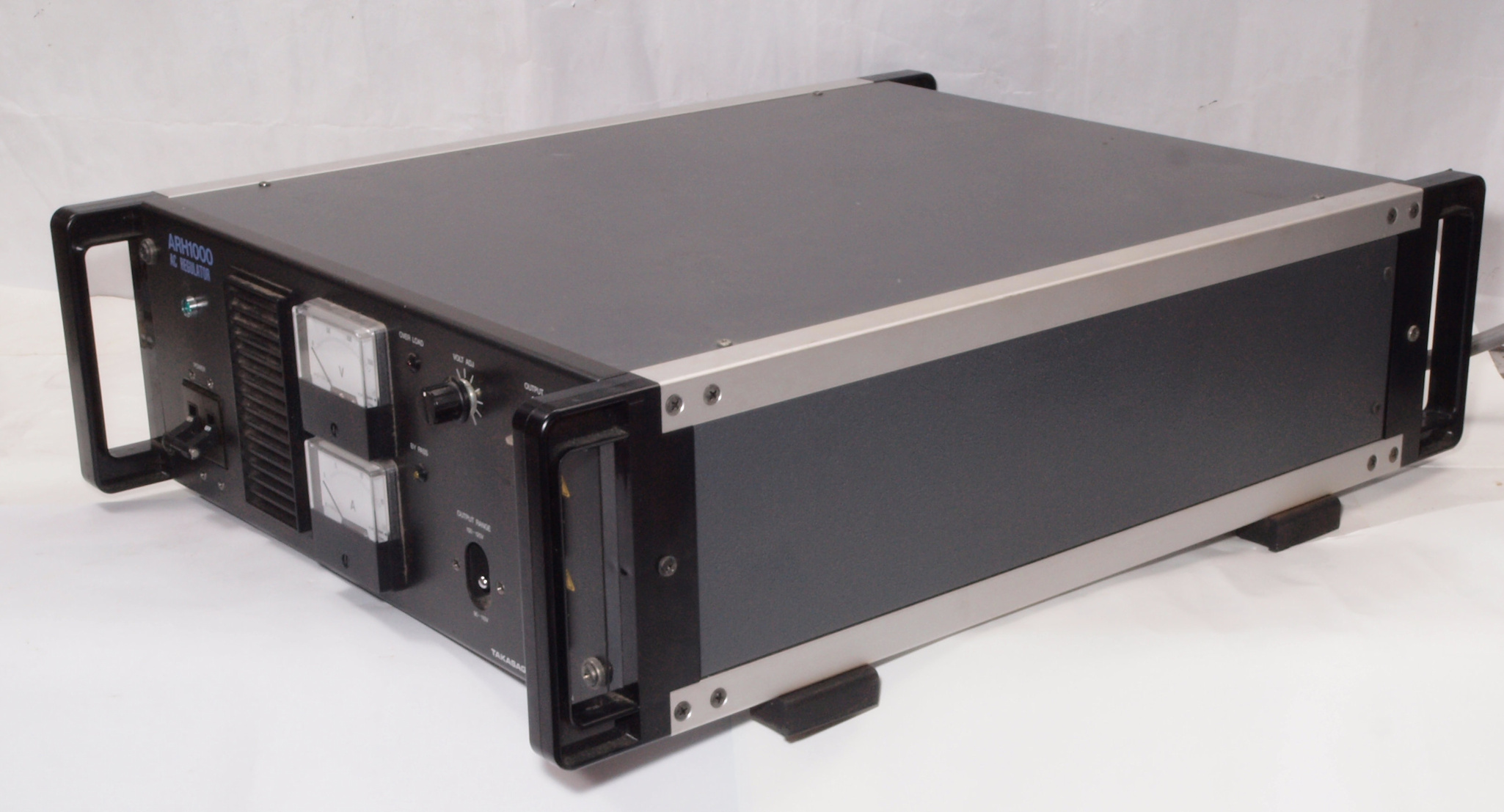

Ａ２．　前右から見る。

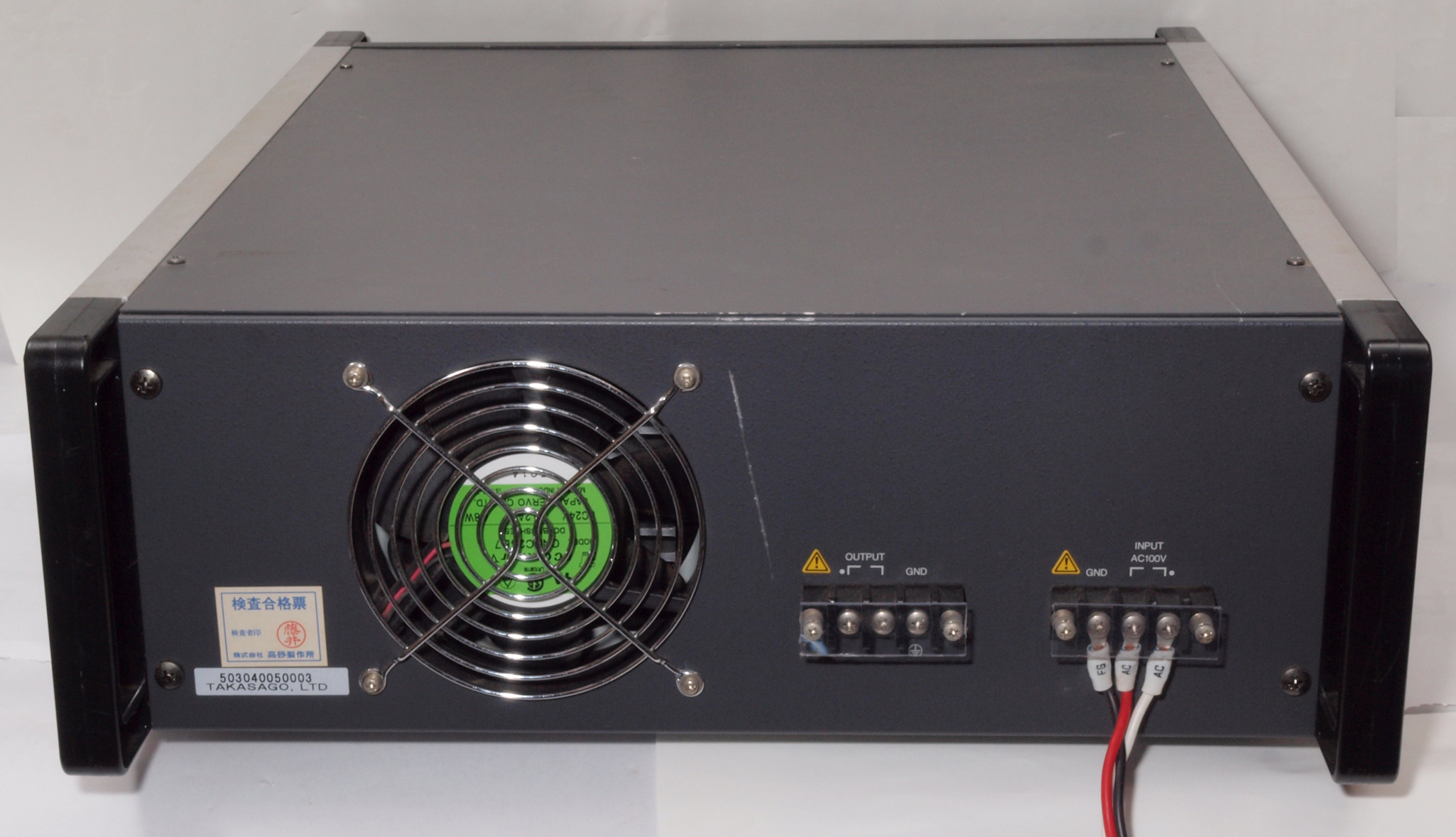

Ａ３．　後から見る。

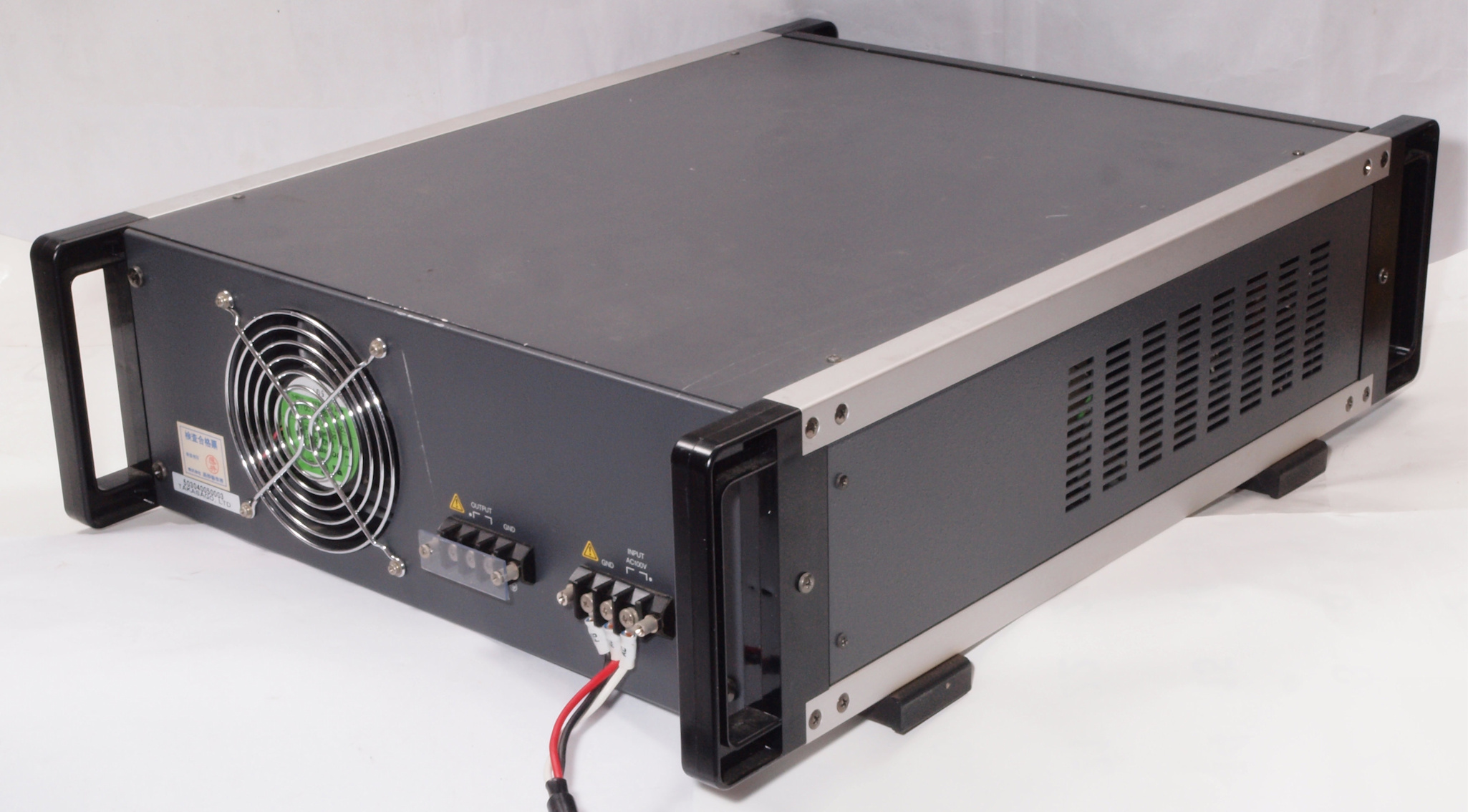

Ａ４．　後左から見る。

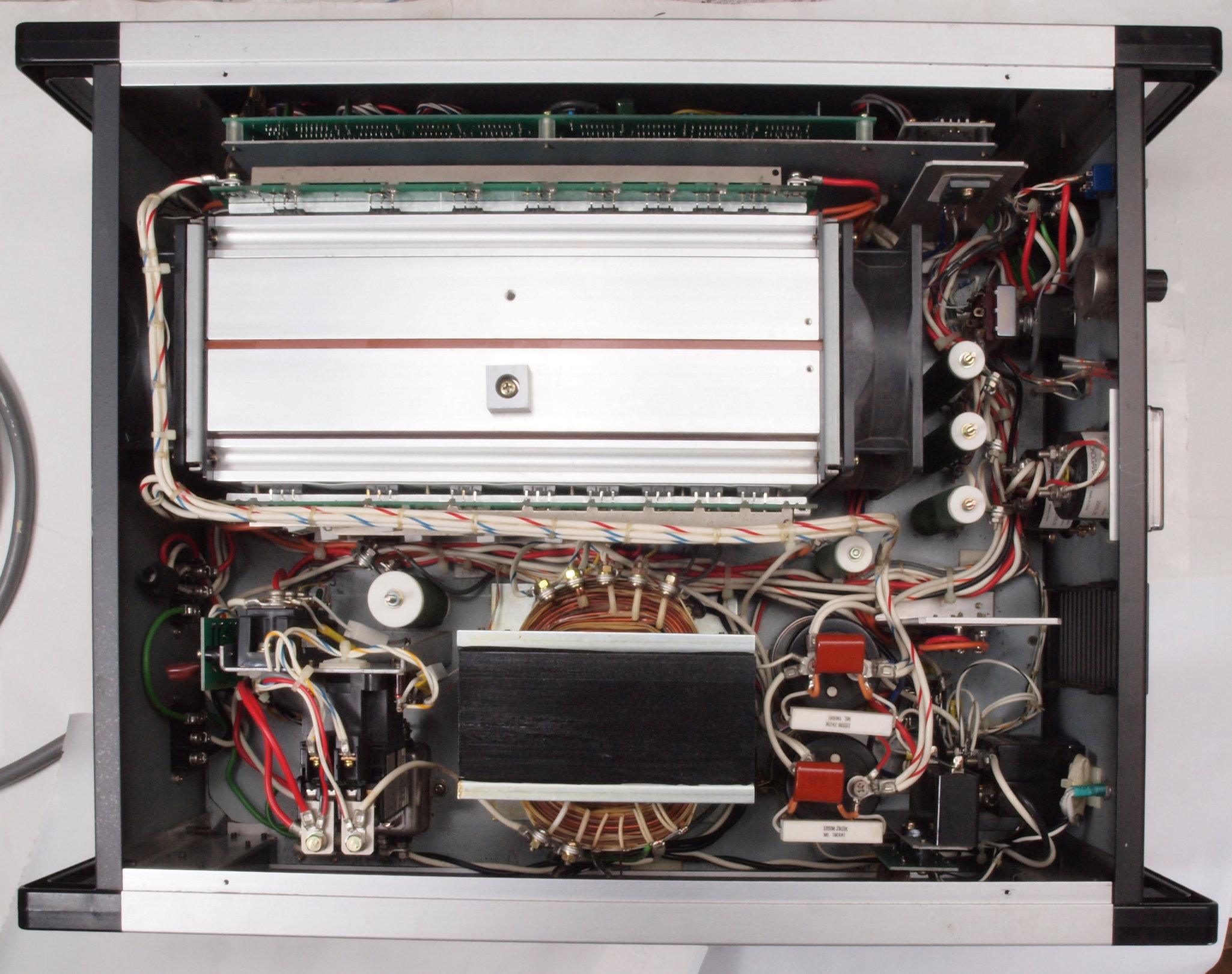

Ａ５．　上蓋を取り、上から見る。フイルムコンデンサー２個追加。
Ａ６．　１０Ａ出力試験。　この少し上でオーバーロードが表示される。
Ａ７．　取っ手が弱いので、補強する
Ｂ．　２台目ＡＲＨ１０００　オークションにて購入。
Ｂ１．　前から見る。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 　
Ｂ２．　前右から見る。
Ｂ３．　後から見る。
Ｂ４．　後左から見る。
Ｂ５．　上蓋を取り、上から見る。フイルムコンデンサー２個、冷却フアンコントロールサーモ２個追加。
　　　　　フアンが２個有るので、内側フアン冷却温度、４５度＝ON、４０度＝OFF。外側フアン冷却温度、５５度＝ON、４５度＝OFF。
Ｂ６．　１０Ａ出力試験。　この少し上でオーバーロードが表示される。
Ｓ．　ＡＲＨ１０００ の仕様（カタログ・マニアルより）
型名 高速応答ラインレギュレーター　ＡＲＨ１０００
入力電源 電圧／周波数＝１００ＶＡＣ＋−１０％／４５〜６５Ｈｚ
最大電力（約）＝１．５ＫＶＡ
定格出力電圧 １００／１１０Ｖ(切換)
出力電流 １０Ａ
出力電力容量（ＶＡ） １ＫＷ、１．２ＫＷＡ．コンデンサーインプット
応答速度 ２００μＳＥＣ．．入力電圧の＋−１０％変動時
出力電圧可変範囲 定格出力電圧の１０％
出力電圧安定度 ＋−０．２％以下
出力電圧歪率 ０．５％以下
電力効率（ＴＨＤ） ７０％以上
指示計器 出力電圧計＝１５０Ｖ（整流計型）
出力電流計＝２５Ａ（可動鉄片型）
冷却方式 強制空冷
保護装置 電子式保護回路及びノーヒューズブレカーによる入力遮断
動作環境 温度（０〜４０度）、湿度（１０〜９０％）、凍結、結露、腐食性ガスが無い所
寸法本体(最大値) W=425(435)mm、H=147(165)mm、D＝500(580)mm
重量 27kg
ラックマウントアクセサリー MI-N
希望販売価格
