| ＭＩＣＲＯＳＥＩＫＩ ＲY−１５００Ｄ修理記録 |
| 平成１９年５月２７日到着 ５月２９日完成 |
Ａ． 修理前の状況
Ｂ． 原因
Ｄ． 使用部品
Ｅ． 調整・測定 Ｆ．修理費 ２５，０００円 「お馴染みさん価格」 |

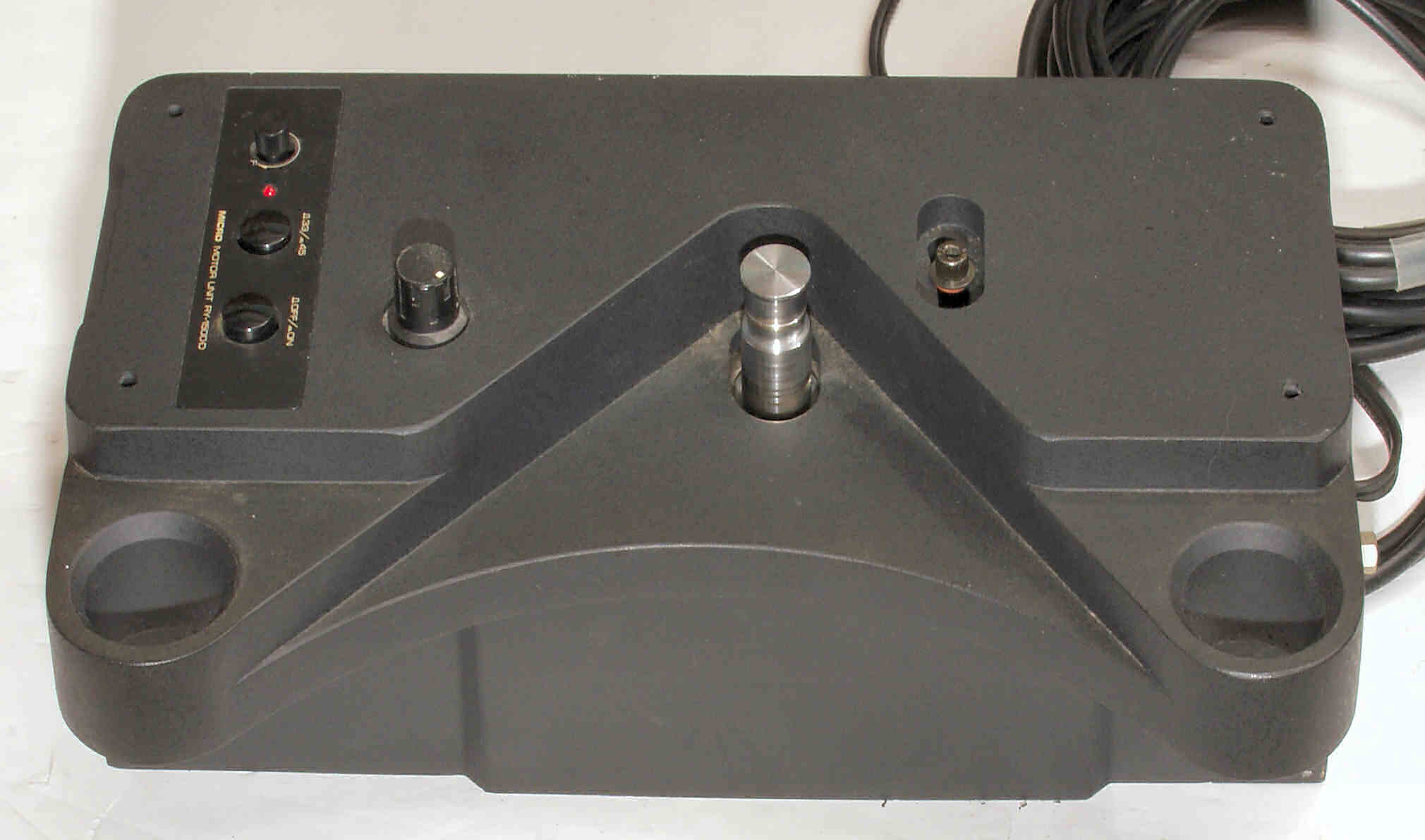

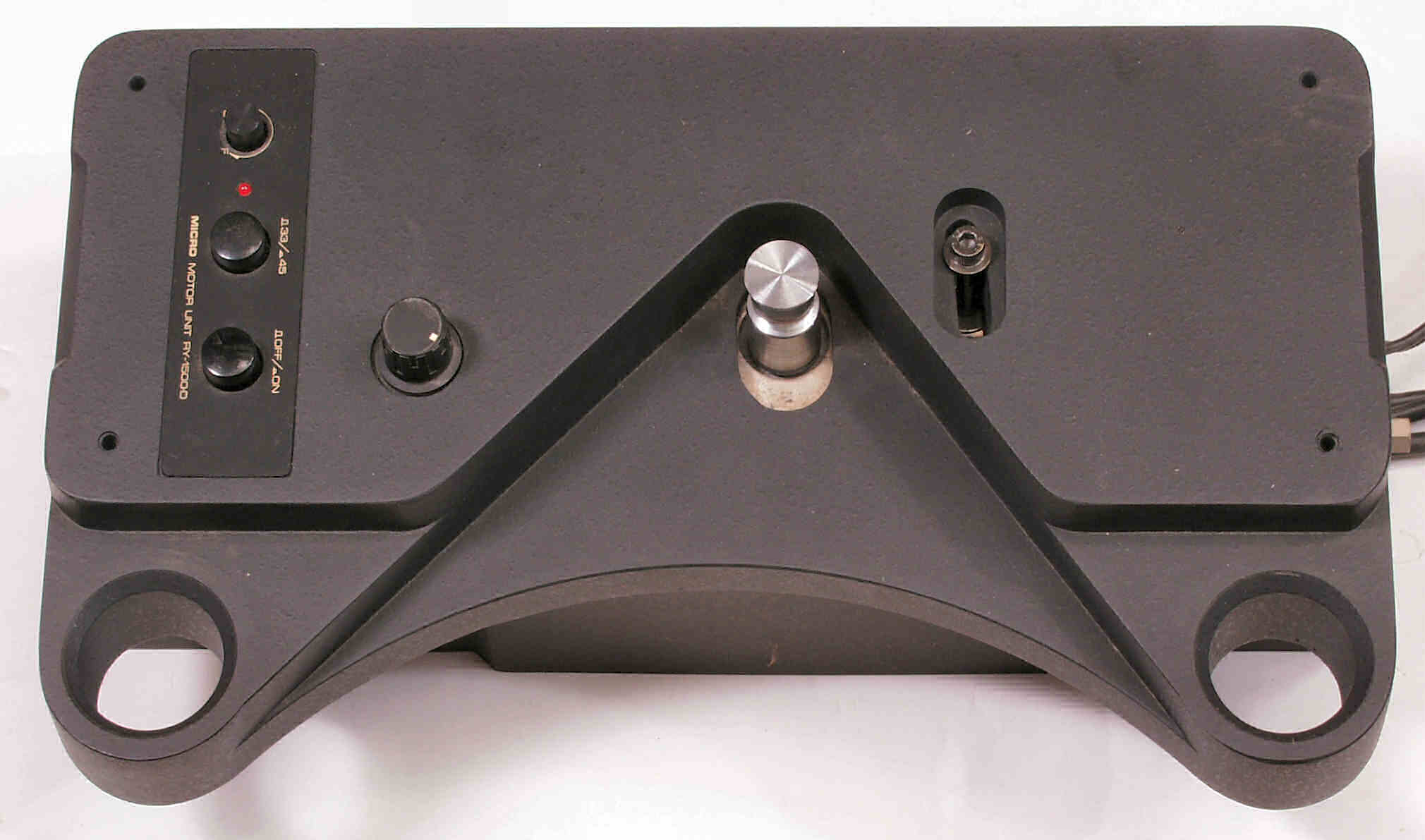

| Ａ． 修理前の状況 Ａ１． 点検中 上から見る |
 |
| Ａ２． 点検中 モーター部 下から見る |
 |

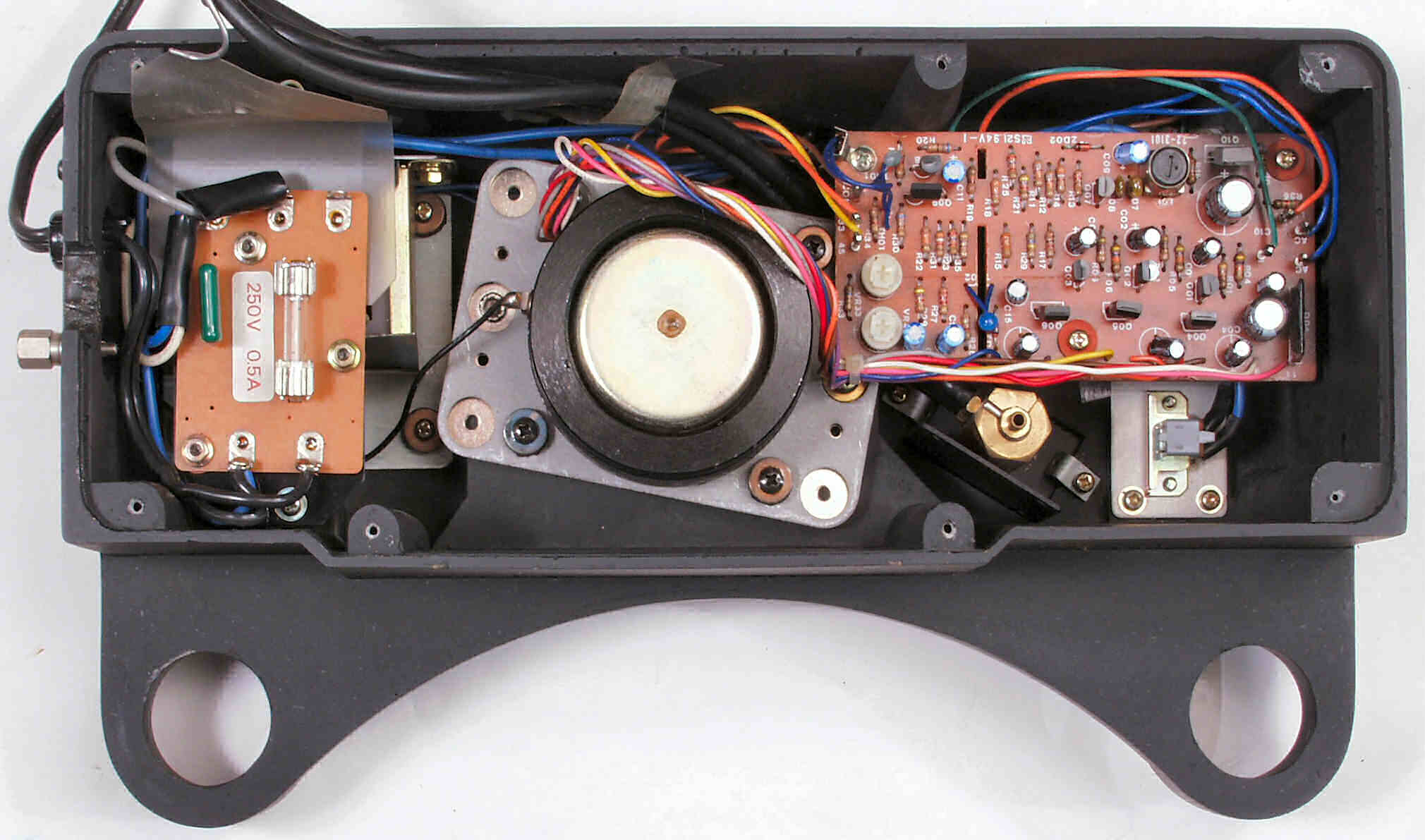

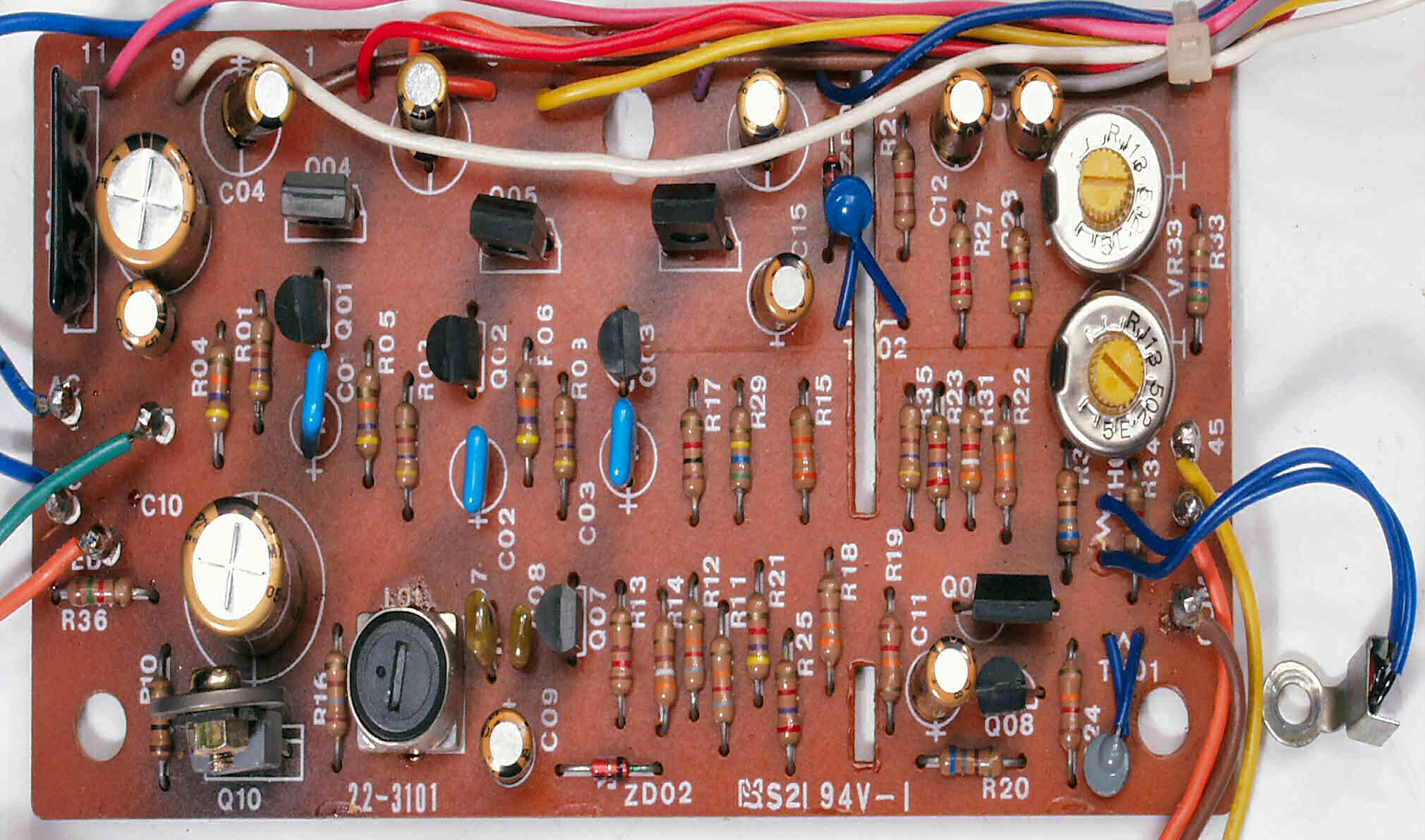

| Ｃ． 修理状況 Ｃ１１． 修理前 基板 |
 |

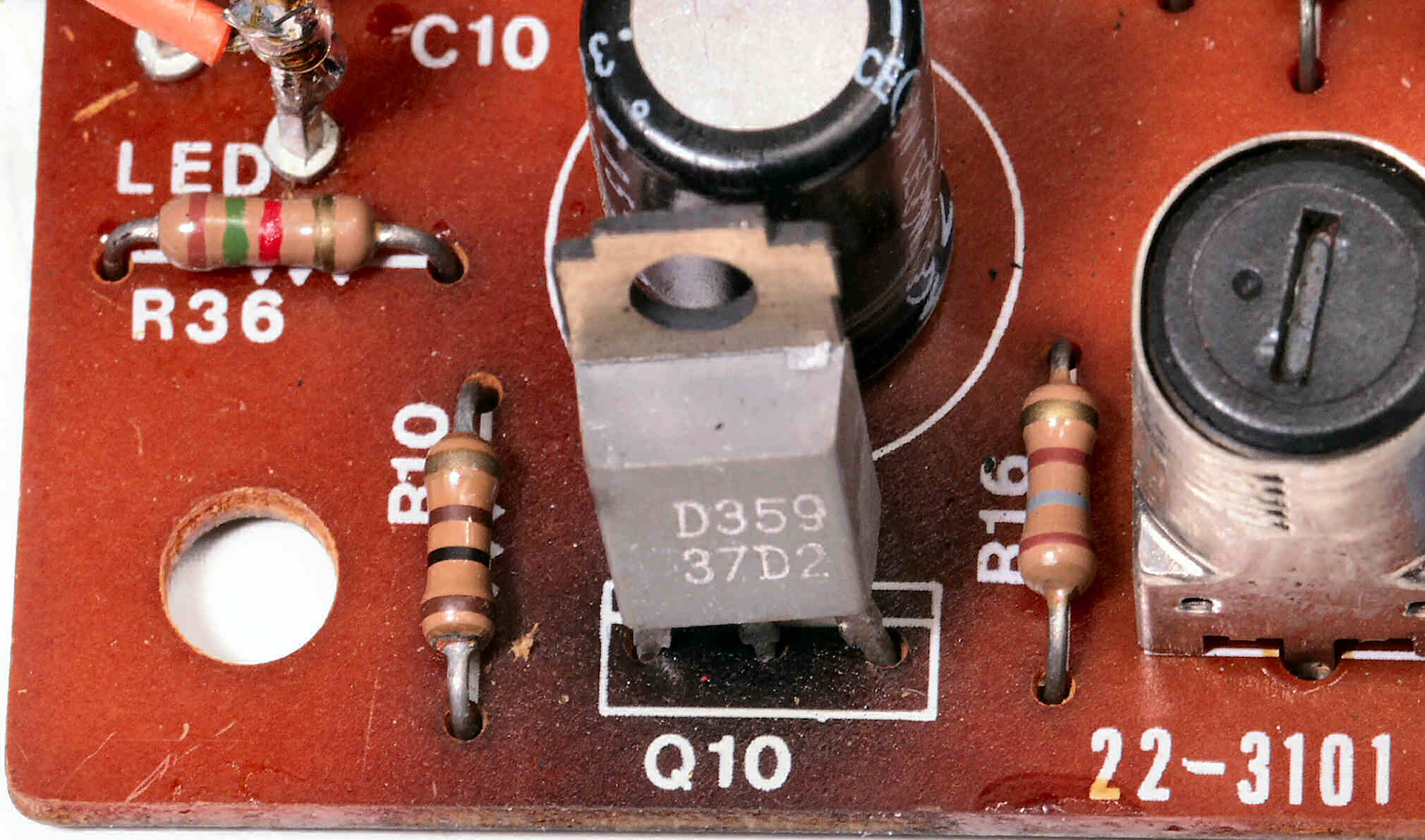

| Ｃ１１２． 修理前 基板、出力ＴＲ（トランジスター）の回りの基板が熱で変色 |
 |

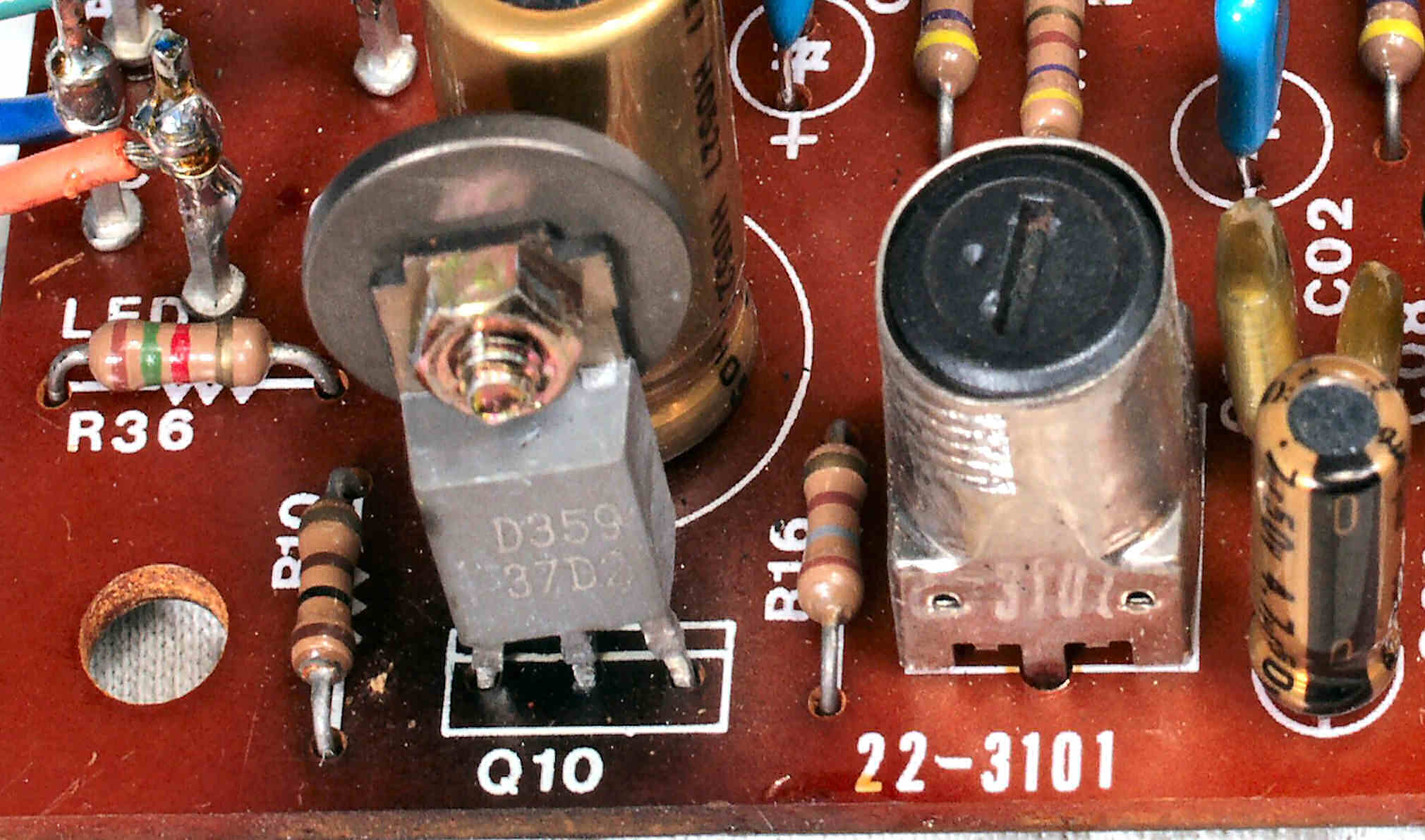

| Ｃ１１３． 修理中 基板、出力ＴＲ（トランジスター）に放熱器取り付け |
 |

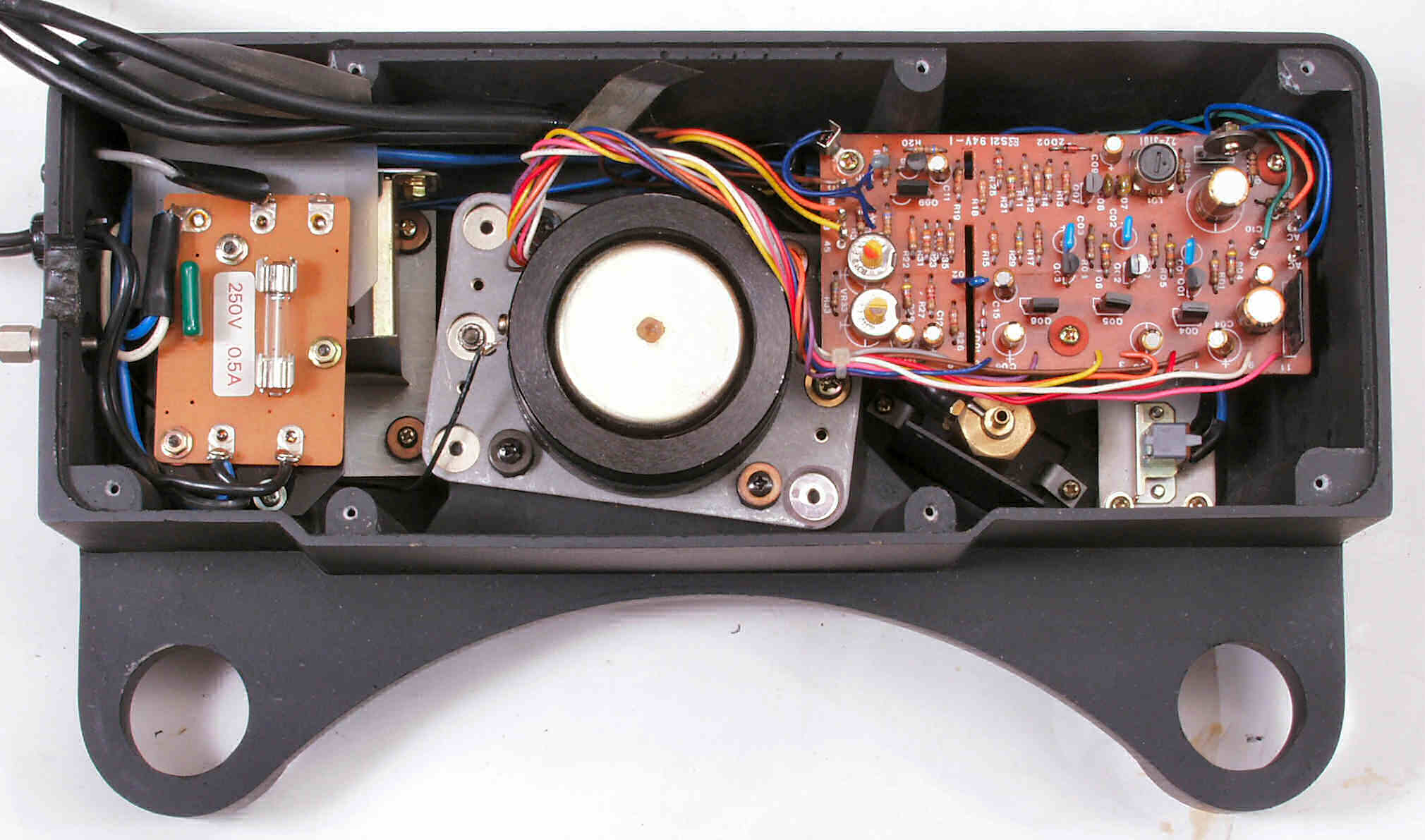

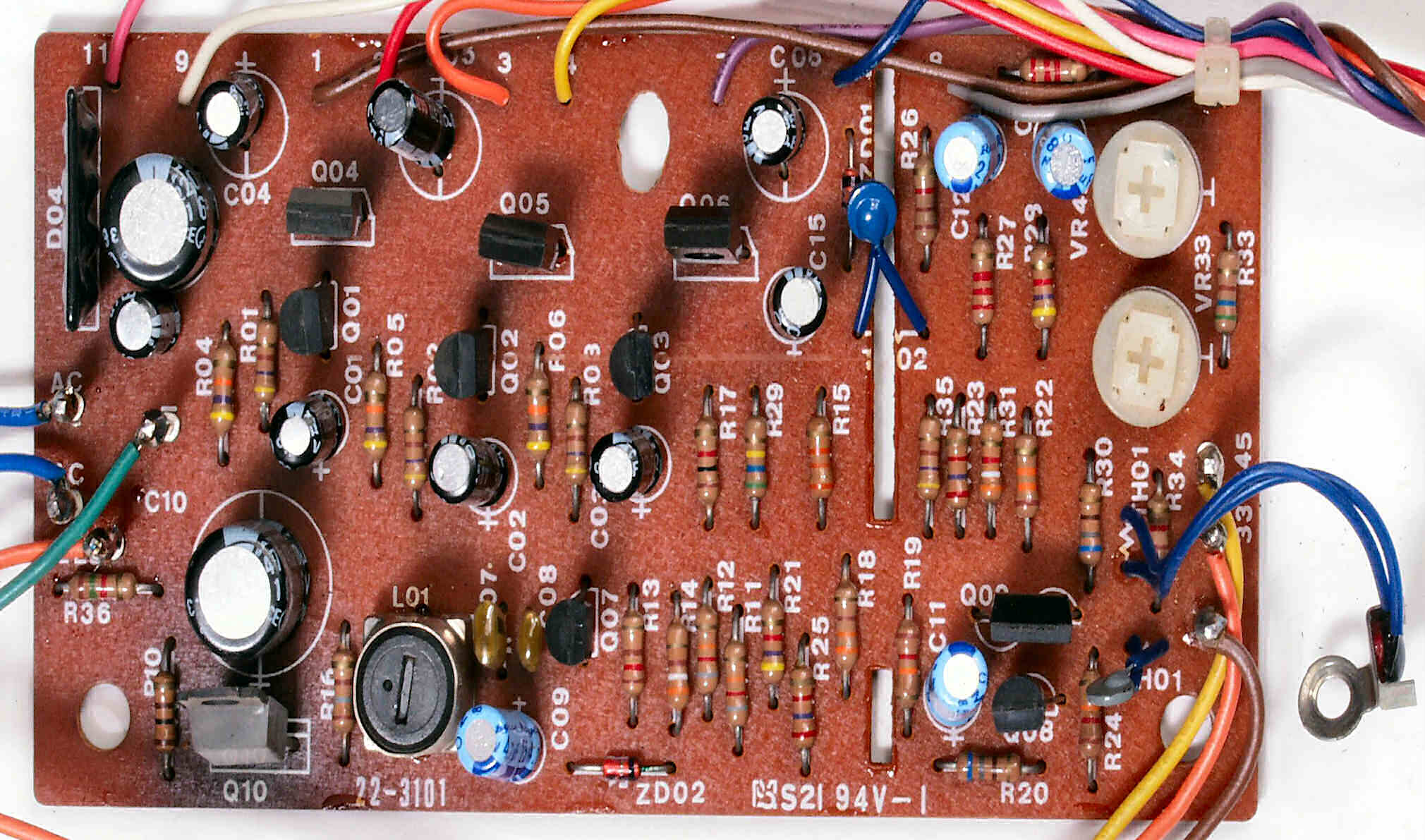

| Ｃ１２ ．修理後 基板 半固定ＶＲ２個、電解コンデンサー１１個、フイルムコンデンサー３個交換 |
 |

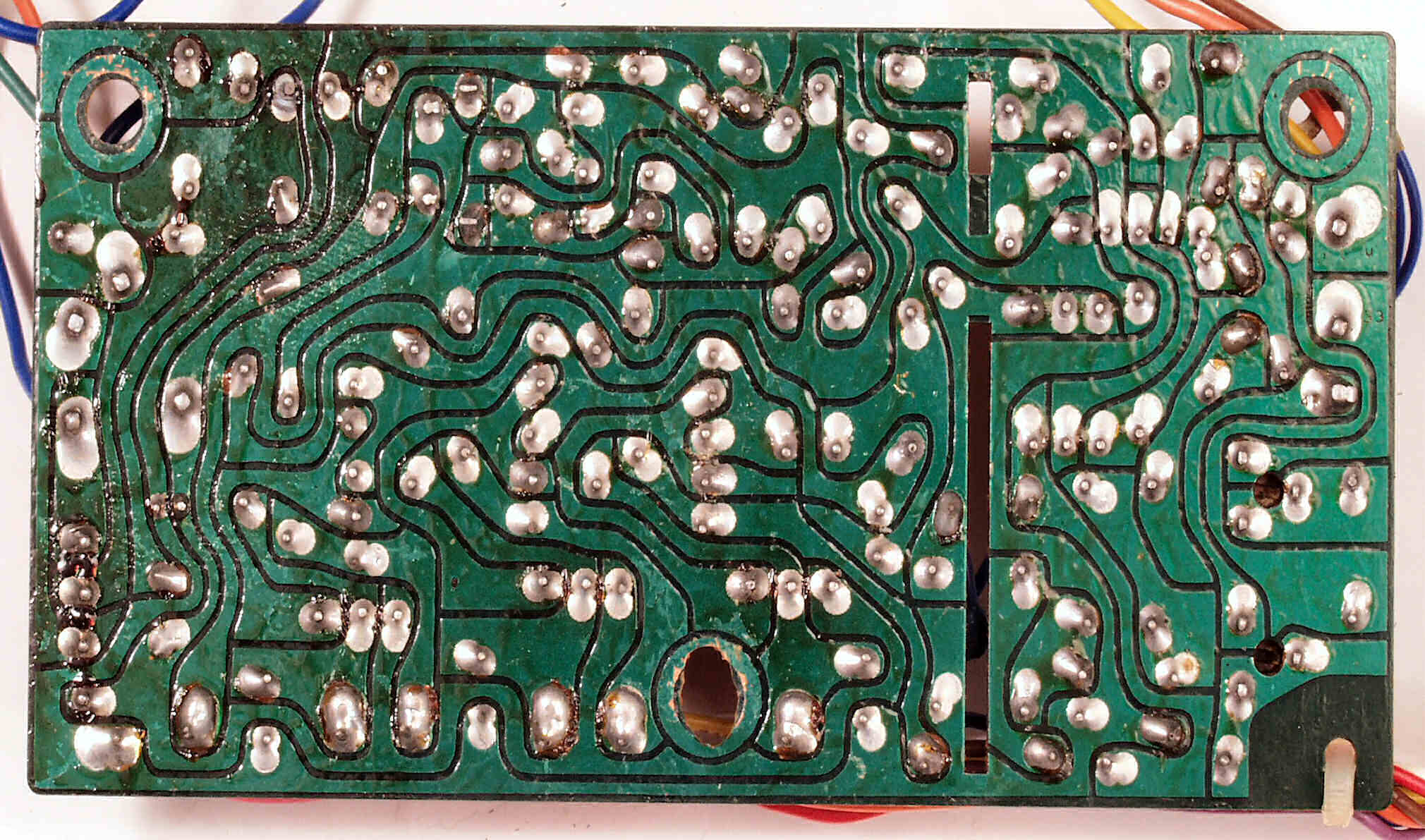

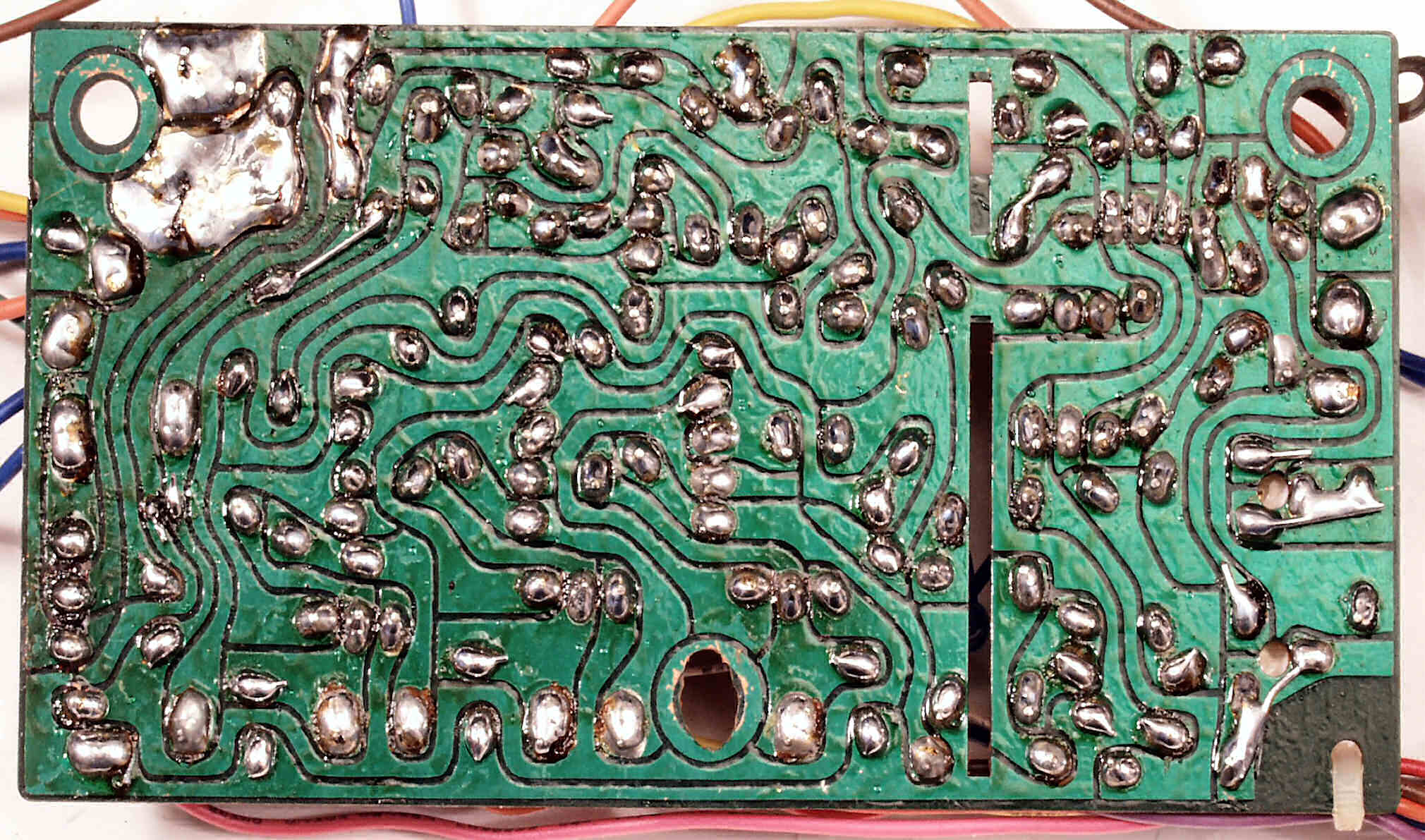

| Ｃ１３． 修理前 基板裏 |
 |

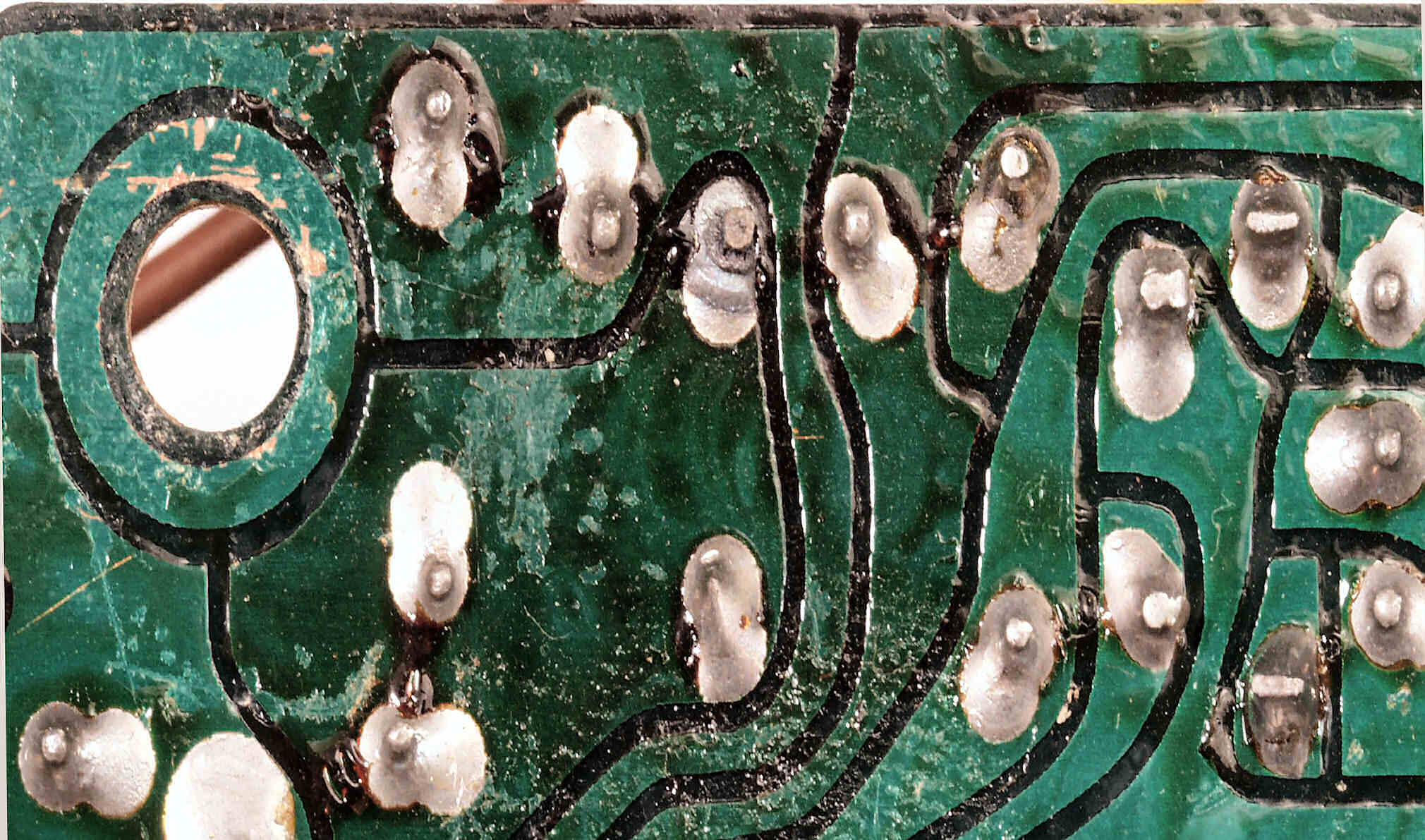

| Ｃ１３２． 修理前 基板裏、出力ＴＲ（トランジスター）の足の半田が熱で劣化 |
 |

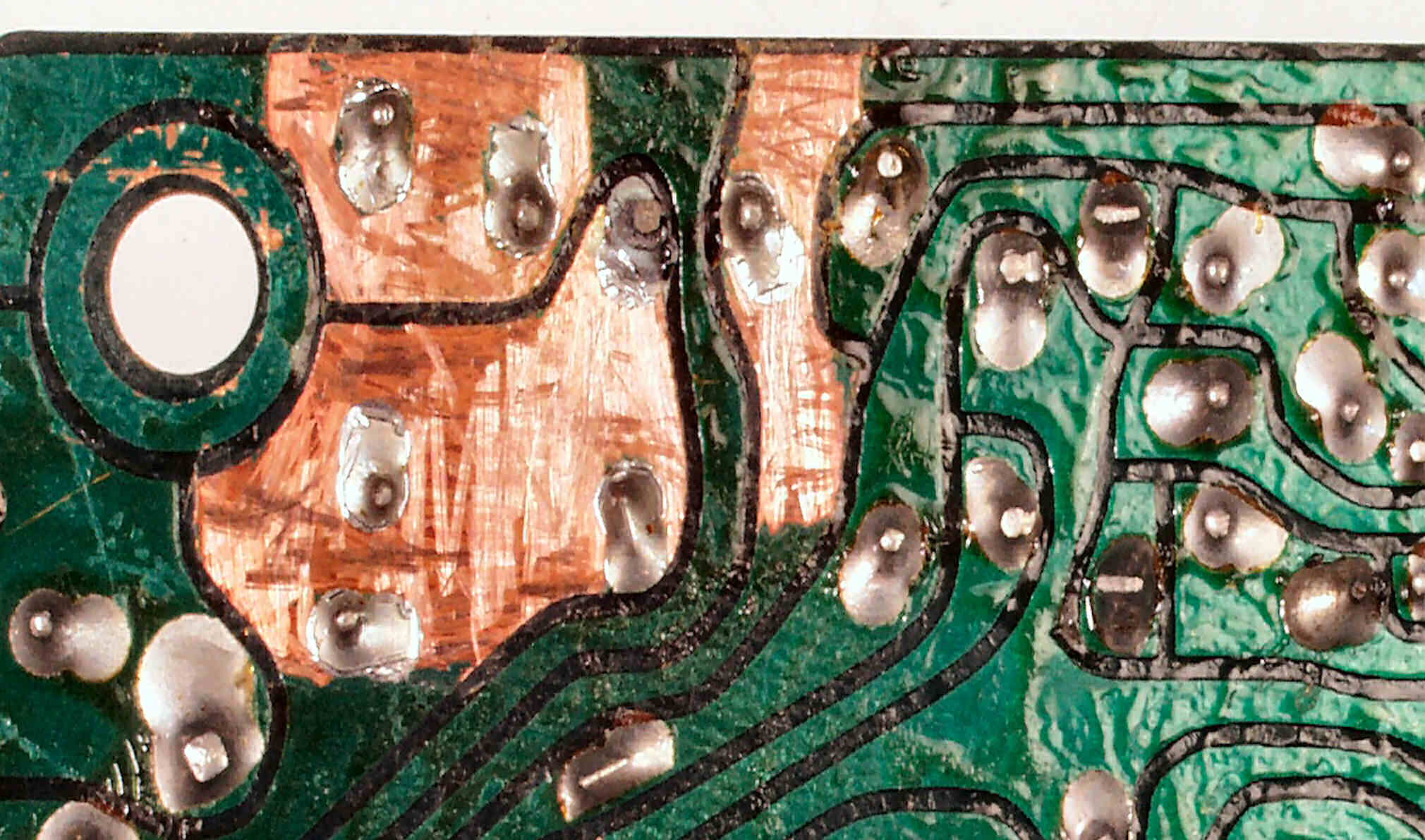

| Ｃ１３３． 修理中 基板裏、出力ＴＲ（トランジスター）の足の半田部分を広げ、放熱を良くする |
 |
| Ｃ１４． 修理（半田補正）後 基板裏 |
 |

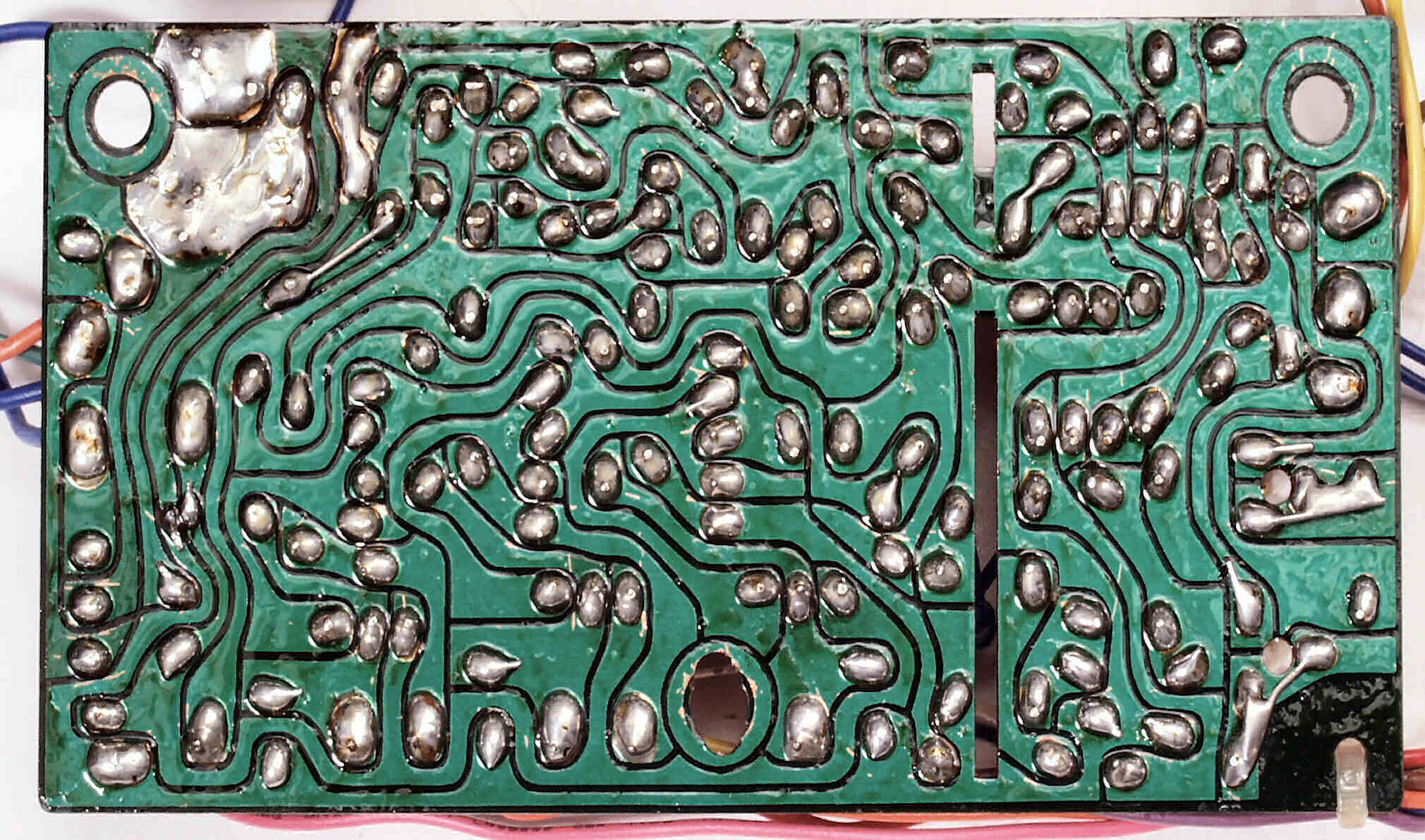

| Ｃ１５． 完成基板裏。余分なフラックスを落として、コート液を塗る。 |
 |

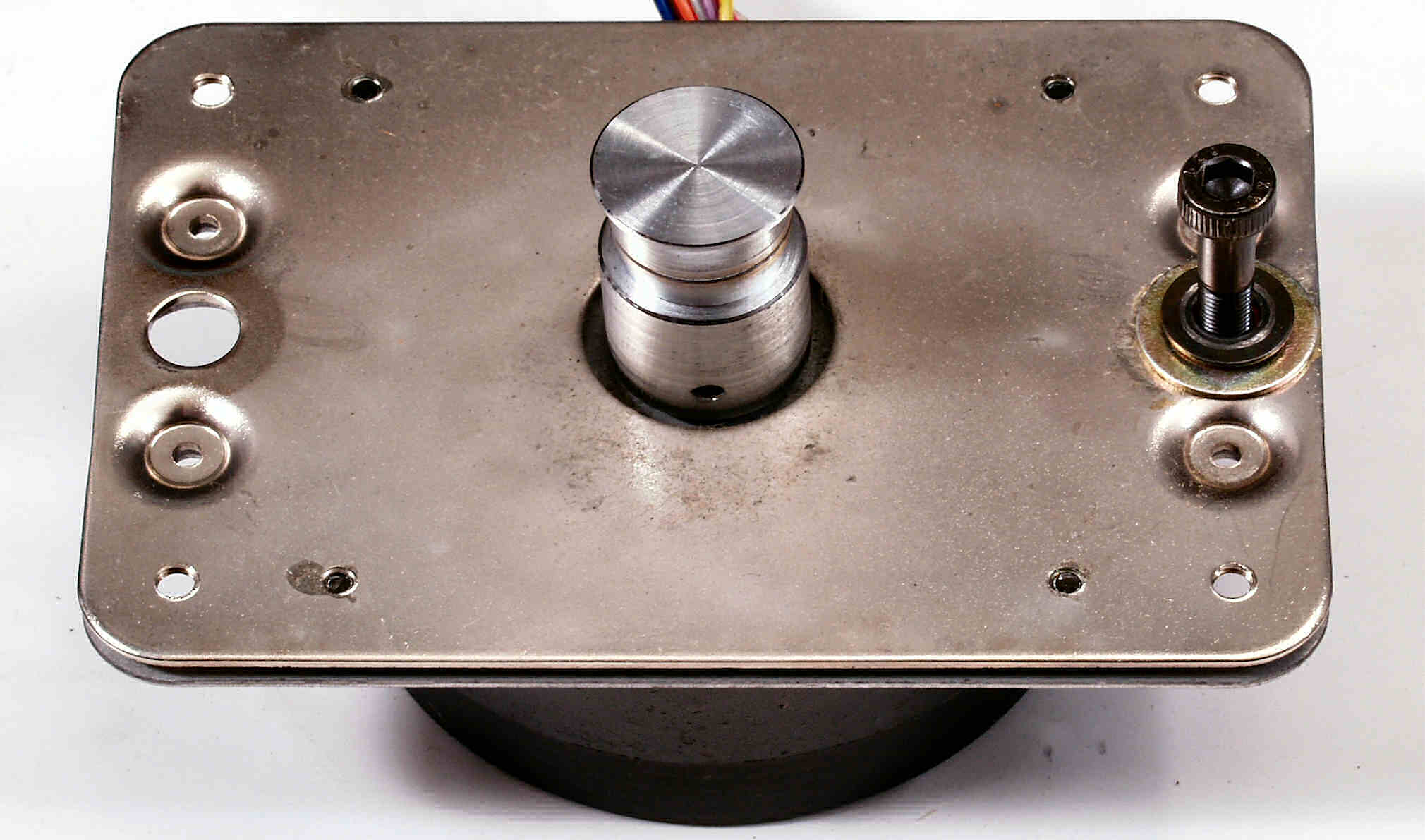

| Ｃ２１． 修理前 モーター |
 |

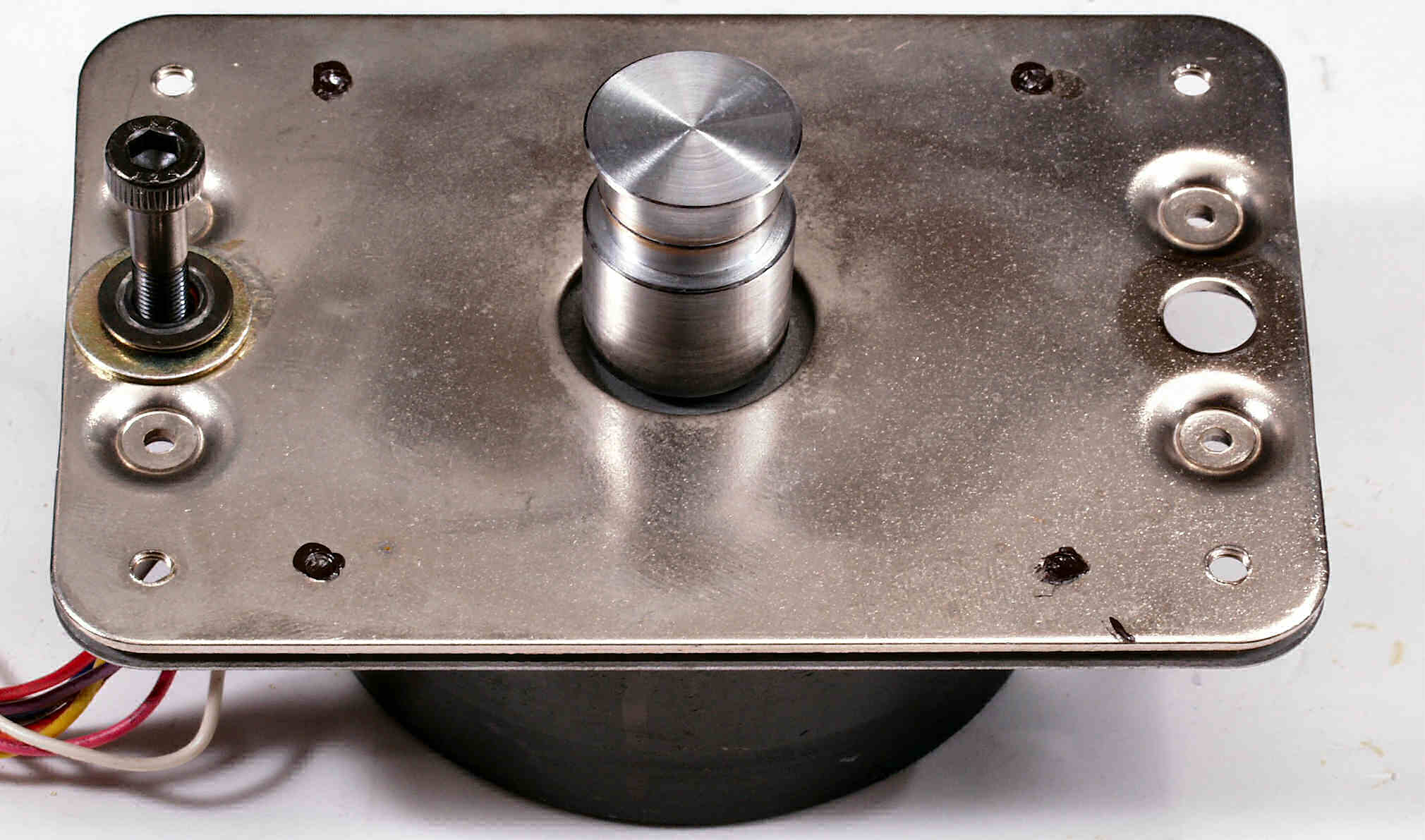

| Ｃ２２． 修理（分解・給油・清掃）後 モーター |
 |

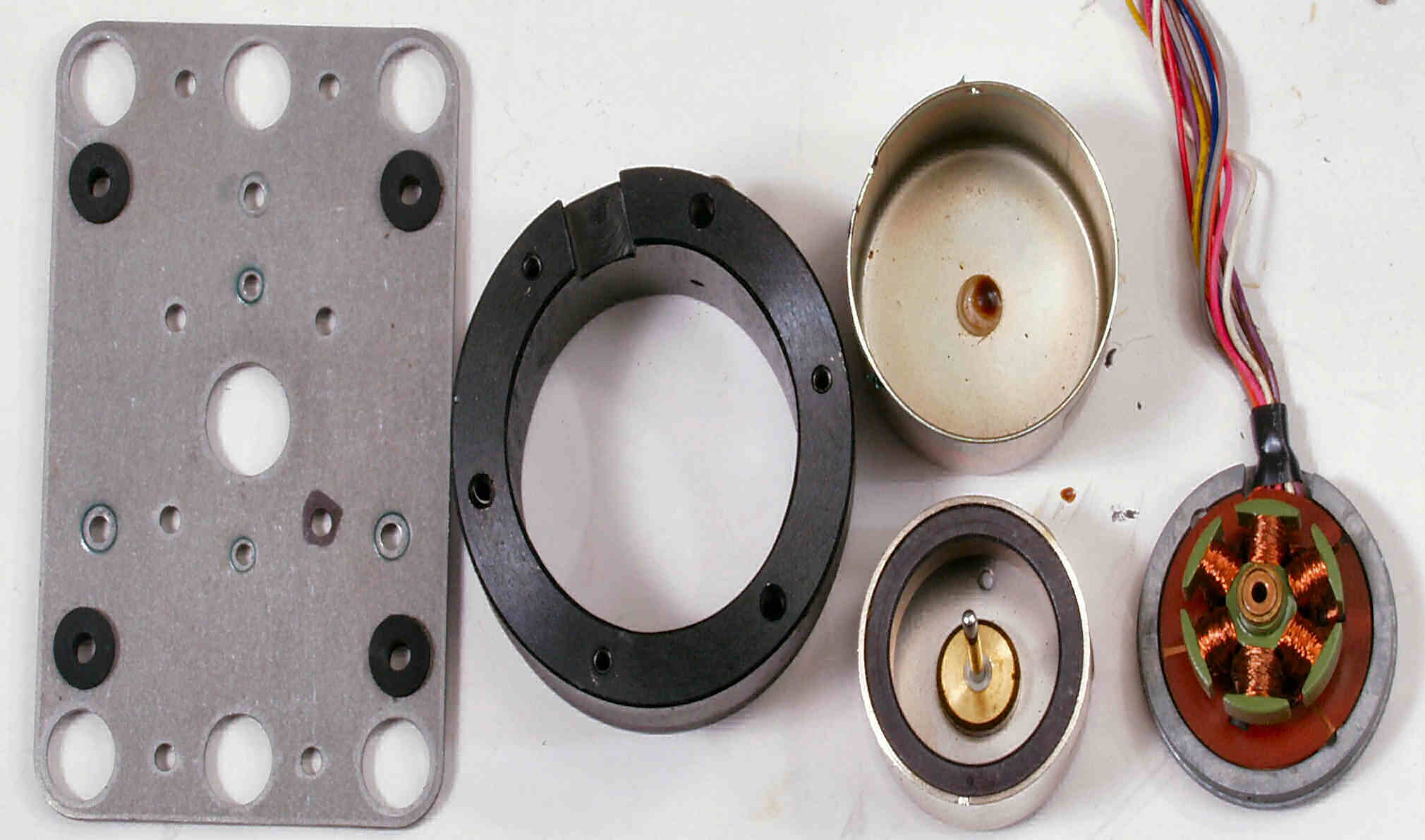

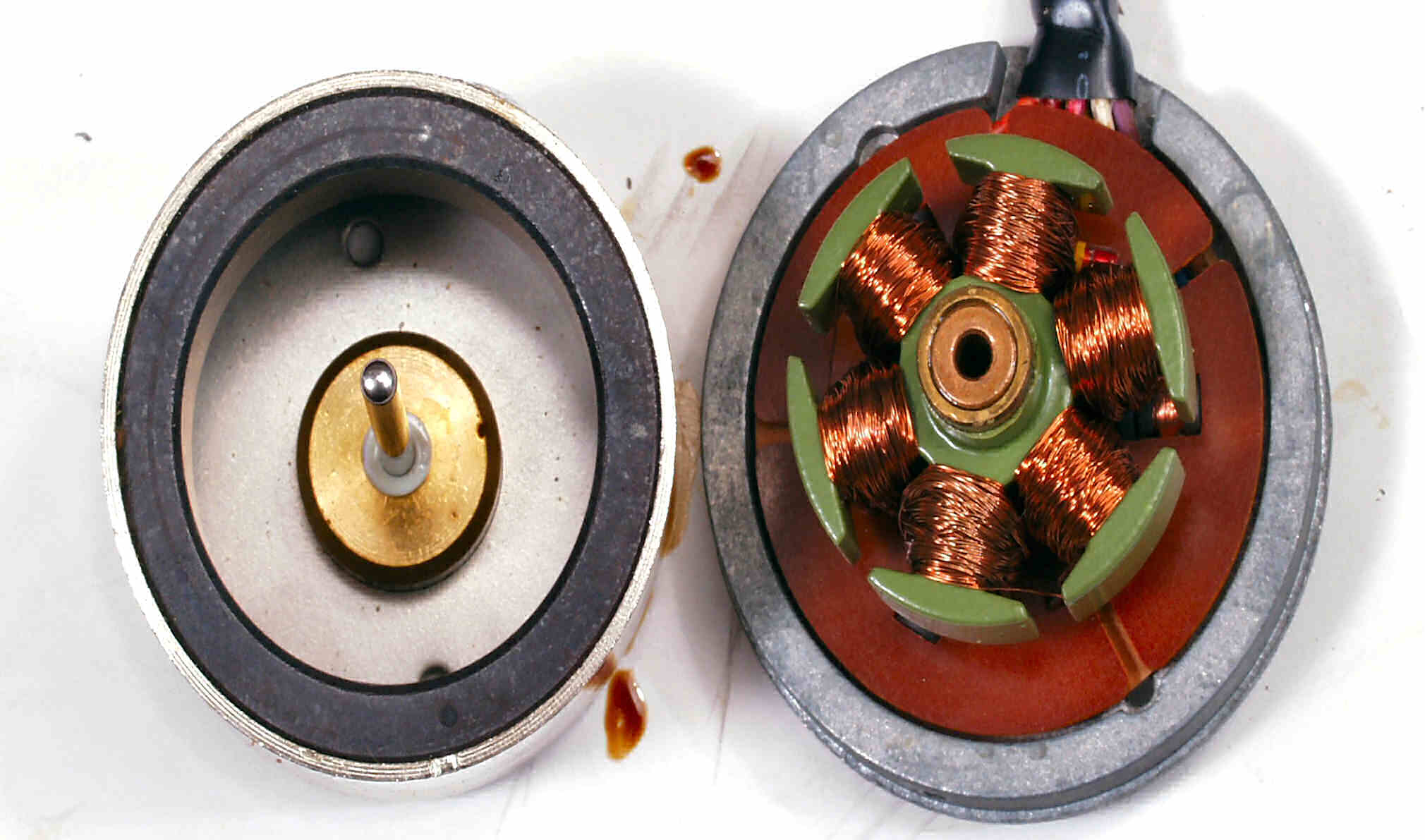

| Ｃ３１． 修理中 モーター分解 |
 |
| Ｃ３２． 修理中 モーター回転子の清掃中 |
 |

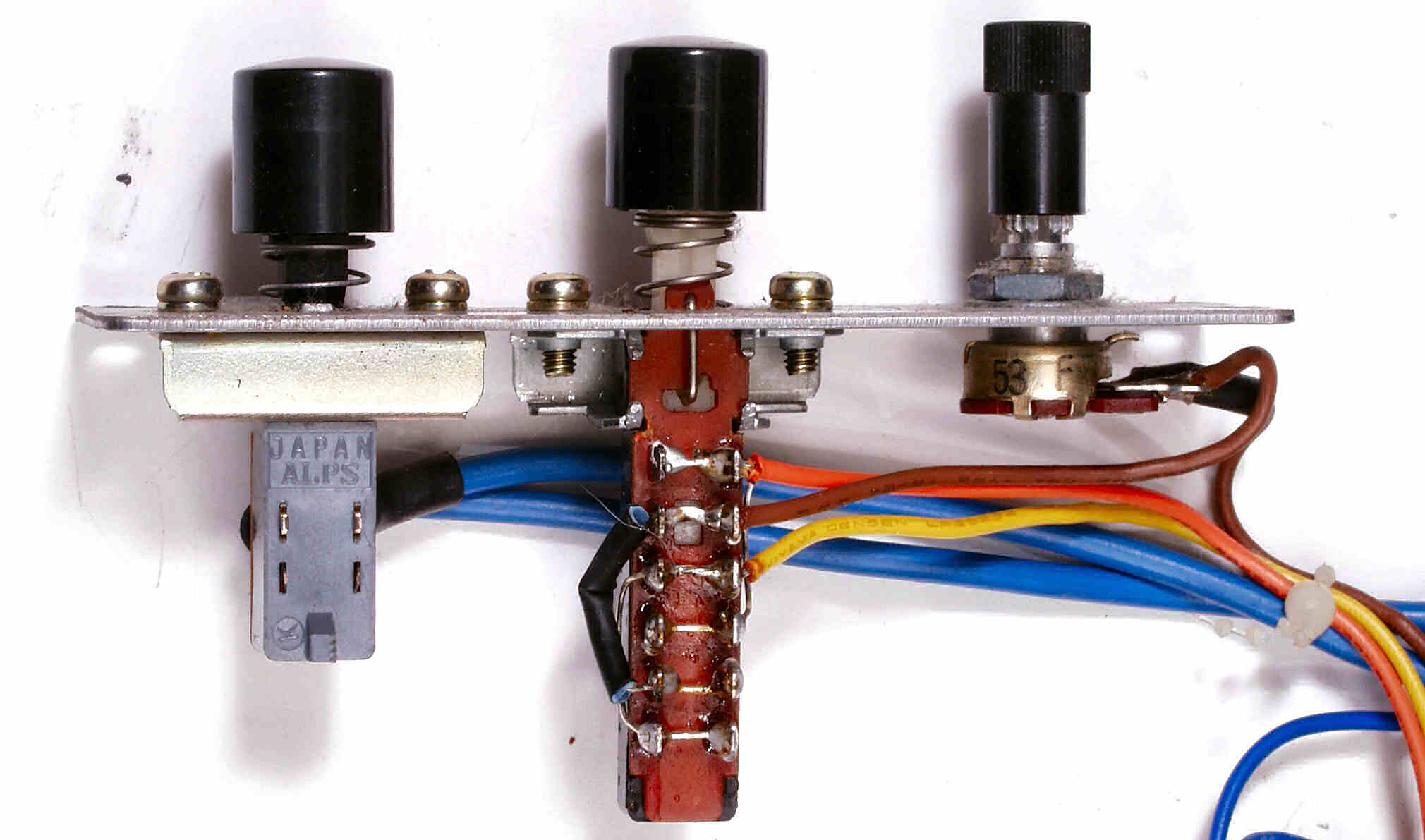

| Ｃ４１． 修理前 ＳＷ・ＶＲ |
 |

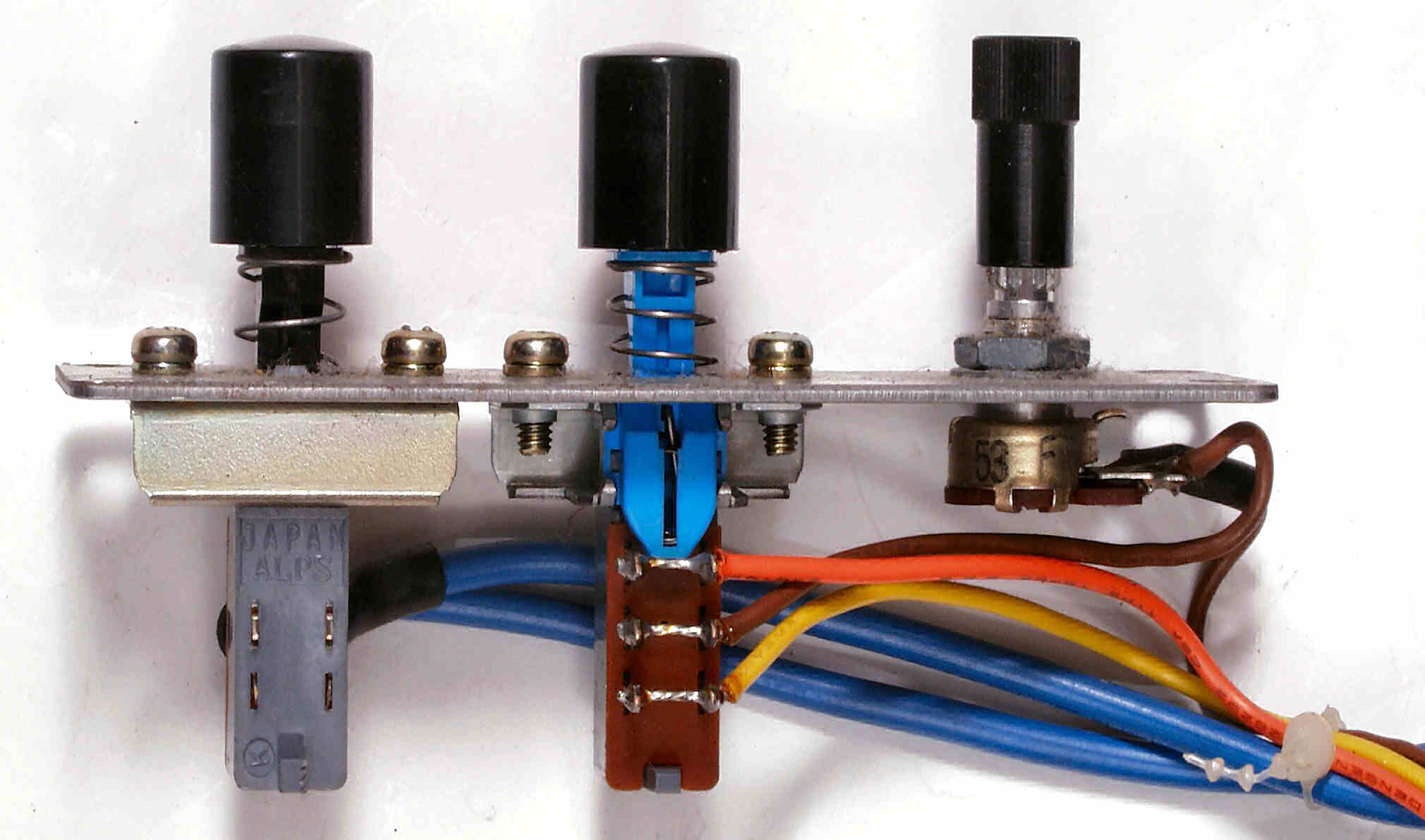

| Ｃ４２． 修理（交換）後 ＳＷ・ＶＲ |
 |

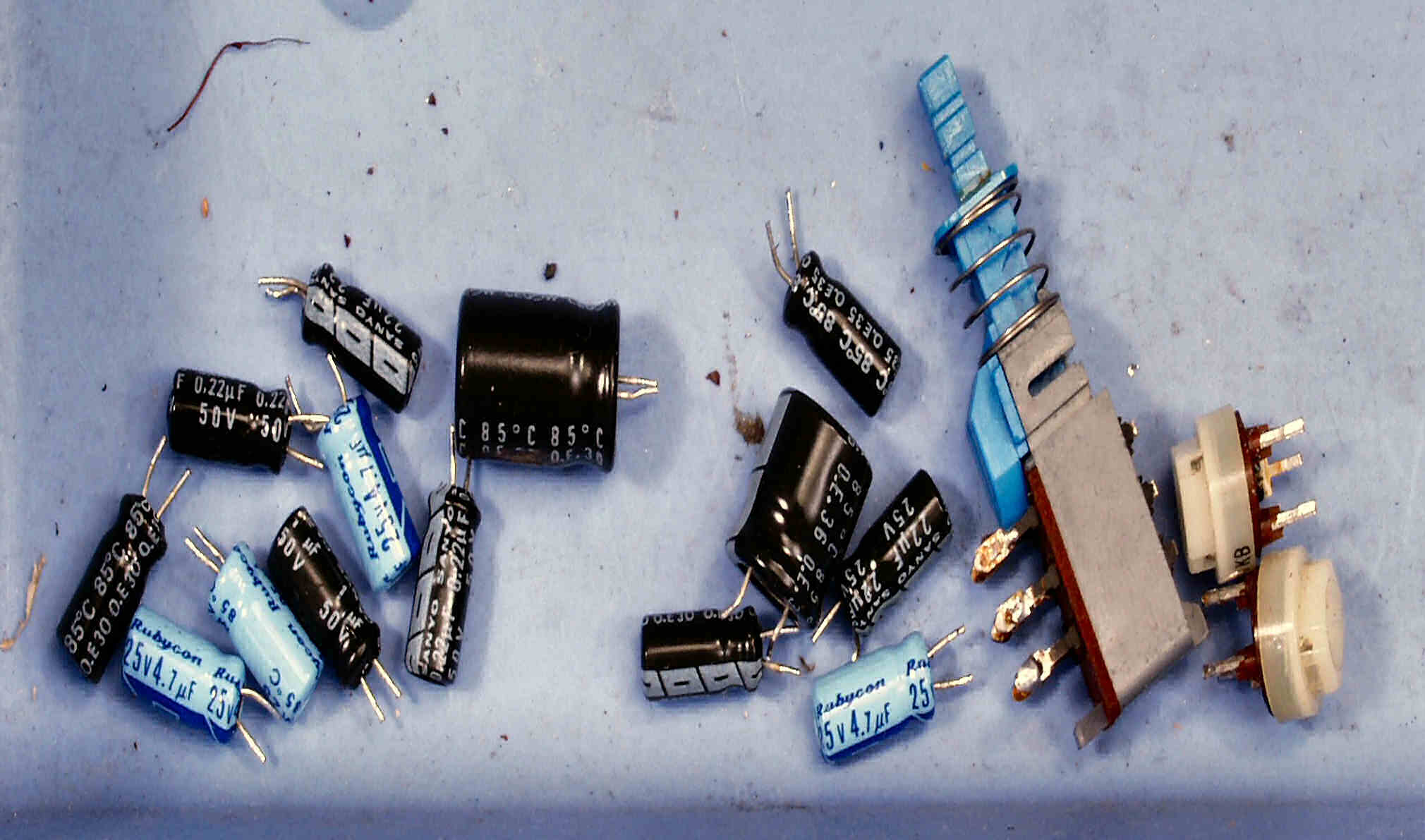

| Ｃ５． 交換部品 |
 |
| Ｃ７１． 修理前 下から見る |
|
| Ｃ７２． 修理後 下から見る |
 |
| Ｅ． 調整・測定 |
 |

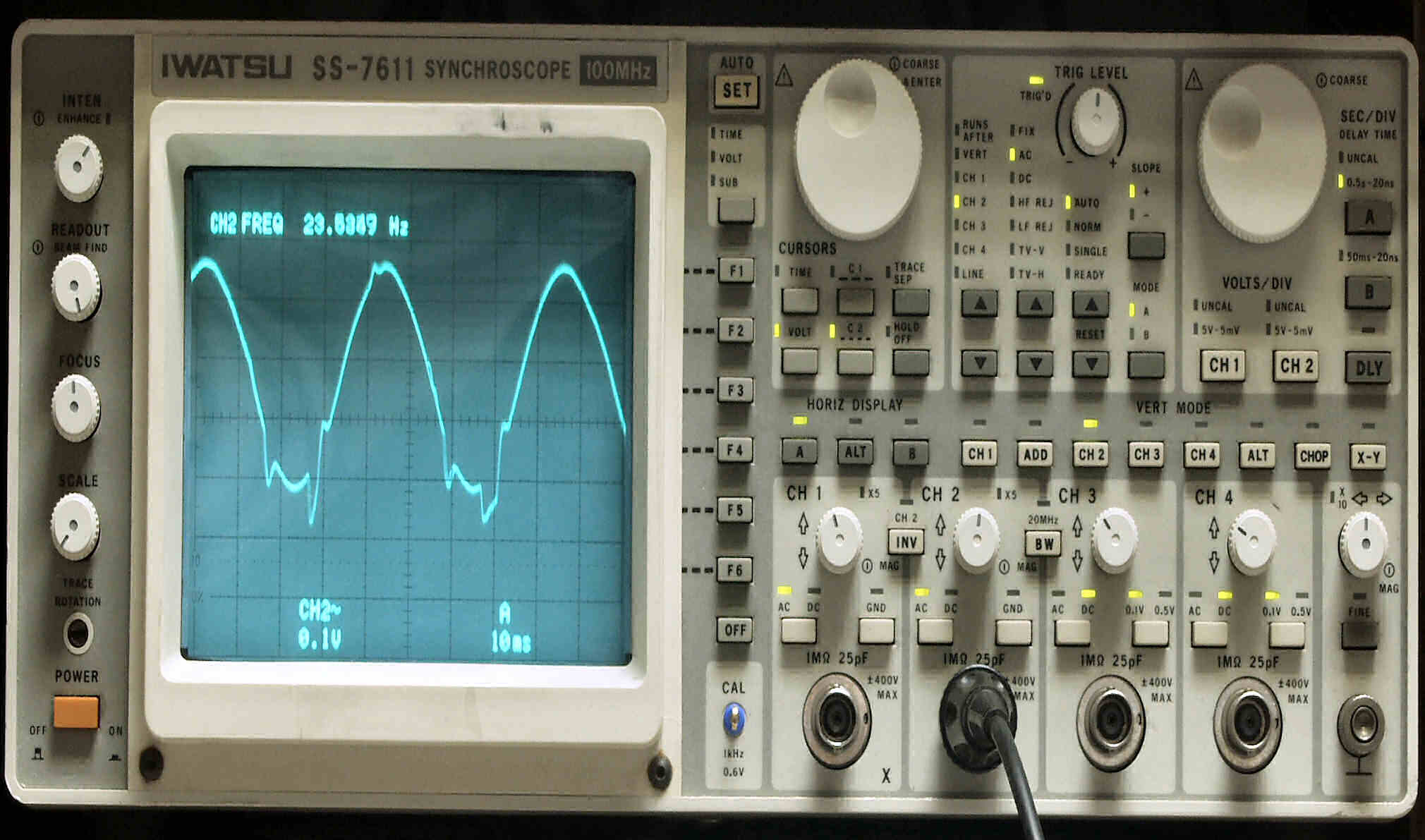

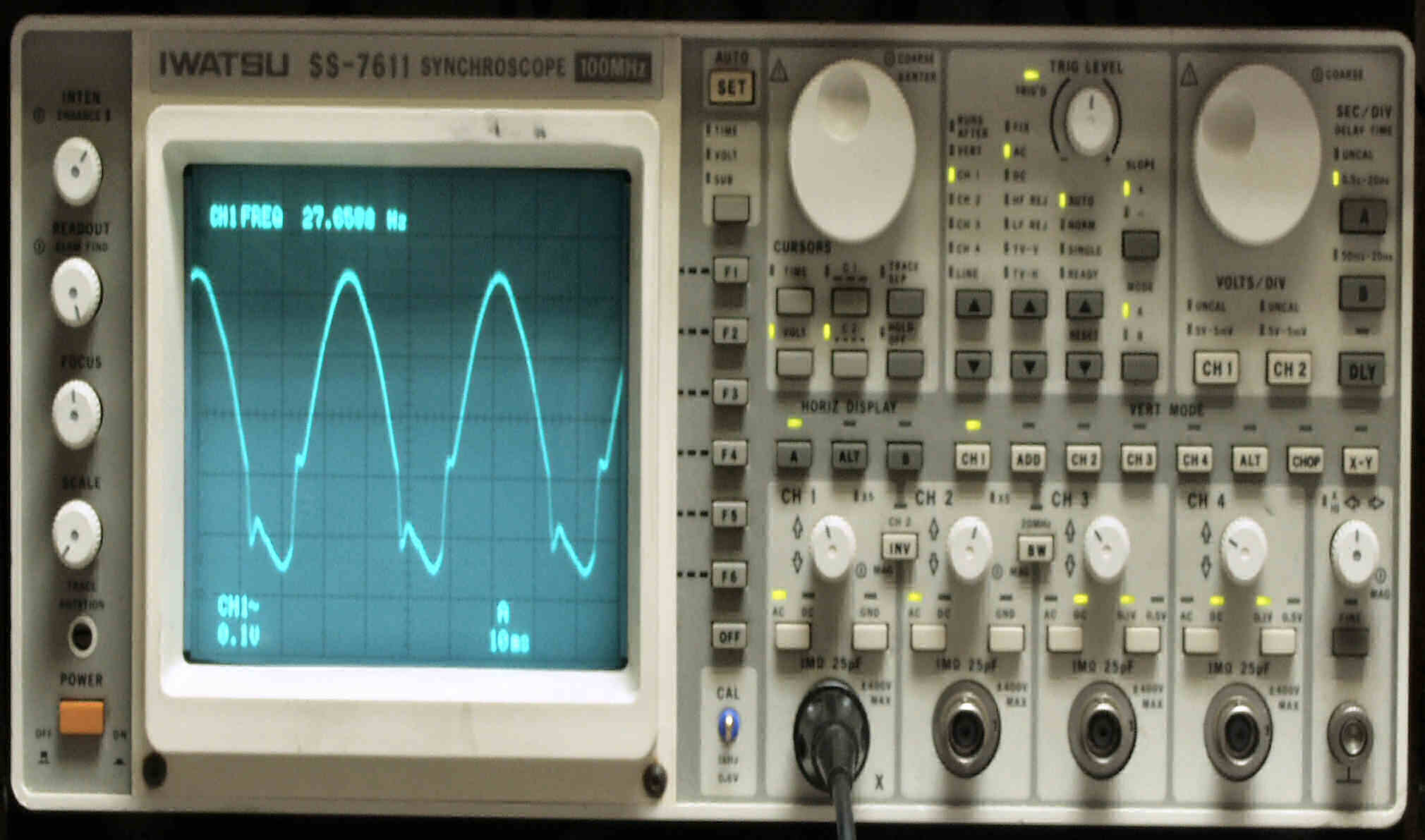

| Ｅ２１． ４５回転ピッチコントロール最大 |
 |
| Ｅ２２． ４５回転ピッチコントロール最小 |
 |

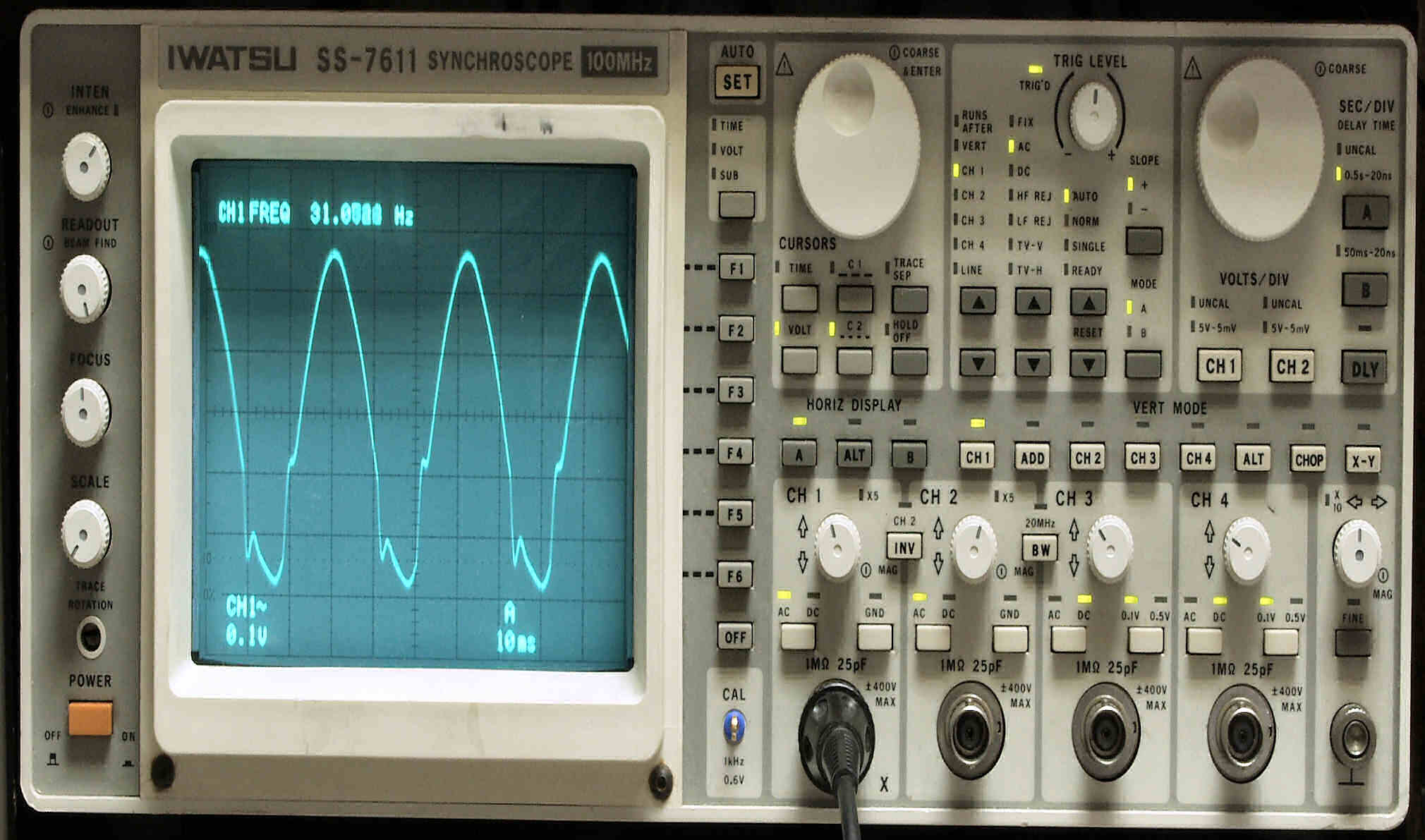

| Ｅ３１． ３３回転ピッチコントロール最大 |
 |
| Ｅ３２． ３３回転ピッチコントロール最小 |
 |

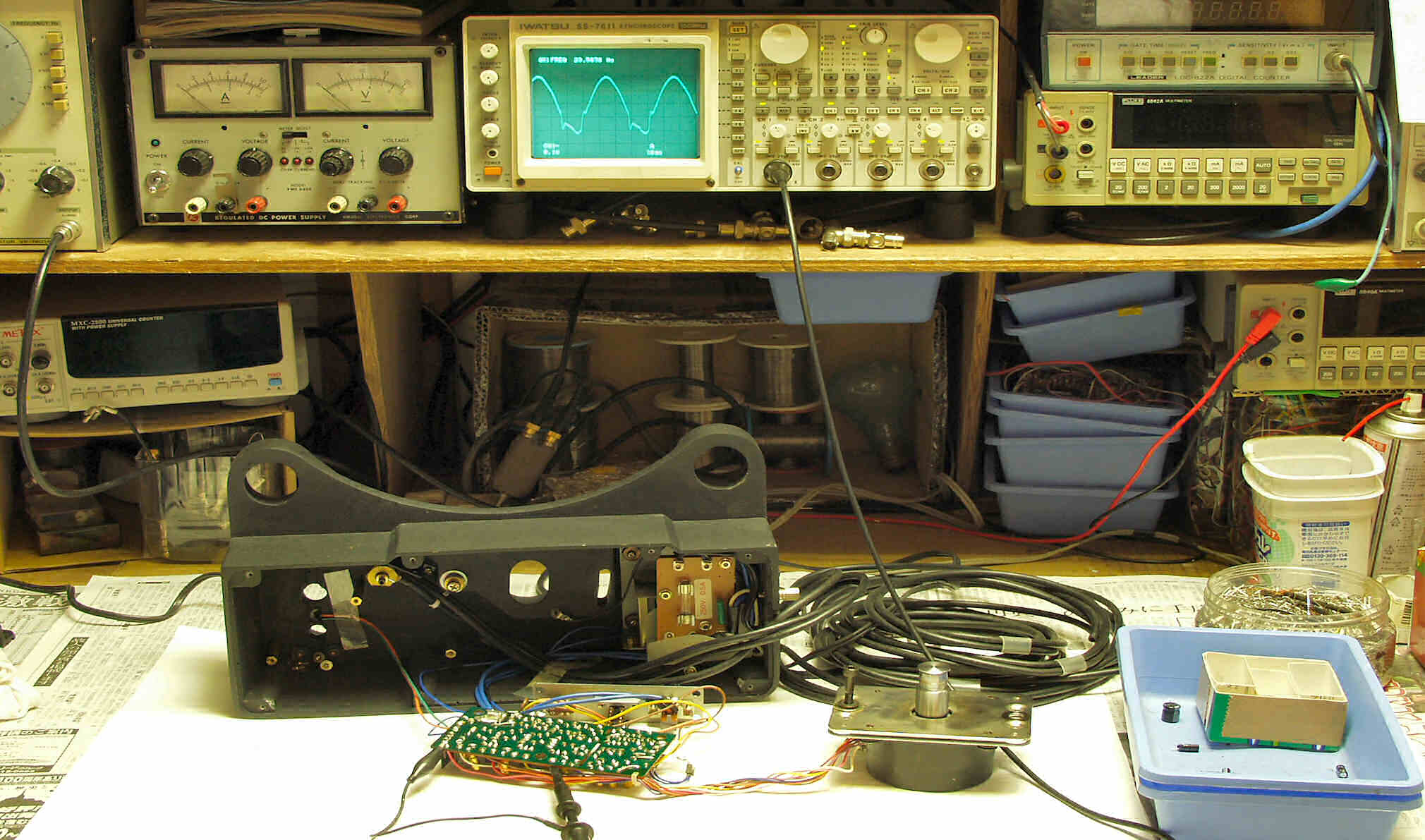

| Ｅ４． 完成 エージング中 |
 |

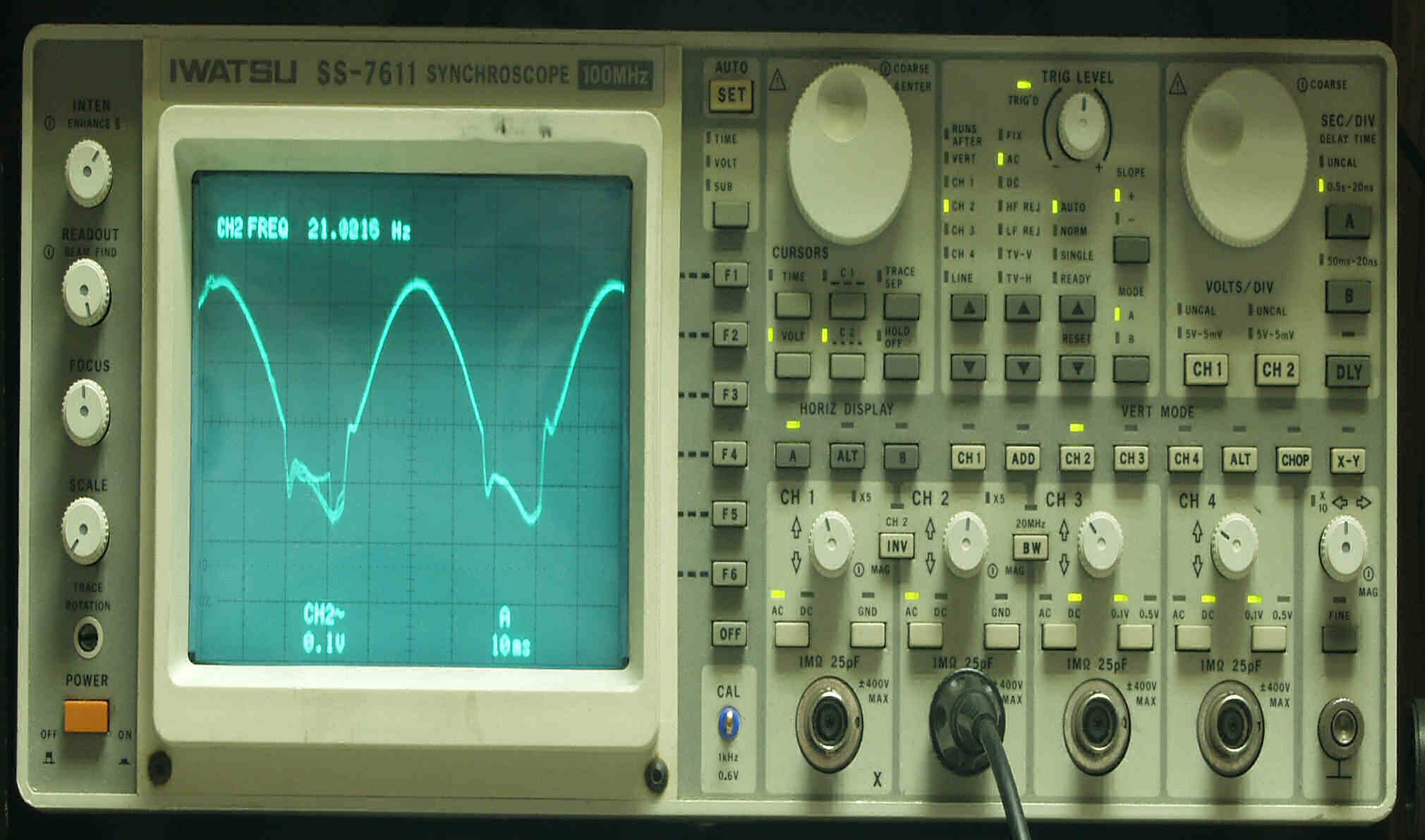

  1500fvg-p |
