ＭＩＣＲＯＳＥＩＫＩ　ＲＰ１１１０　２台目修理記録

平成１６年７月１２日到着　　７月１４日完成

Ａ．　修理前の状況 １．パイロットランプのカバーが外れて本体内部に脱落している 　　本体上部にあるパイロットランプのカバーが脱落して内部に転がっています。 　取り出せません。 　　パイロットランプは点灯するのですが、ちょっとかっこ悪い！！！ ２． 　　Ａ＝　ターンテーブルを浮上する圧縮空気を送るもので、これは良好でした。 　ターンテーブルは音もなく回転します。 　　Ｂ＝　レコードを吸着するための負圧を掛けるチューブですが、負圧がまったく掛からな い状況です。 　　　　　　チューブに亀裂はありませんでした。 　　Ｃ＝　吸着したレコードを開放するための圧力を掛けるチューブですが、こちらも圧が掛 からない状態です。 Ｂ．　原因 　　　各部経年劣化 　　 Ｃ．　修理状況 　 Ｄ．　使用部品 Ｅ．　修理費　　２５，０００円　　　通常修理。 Ｓ．ＭＩＣＲＯＳＥＩＫＩ　ＲＰ−１１１０　の仕様（マニアル・カタログより）

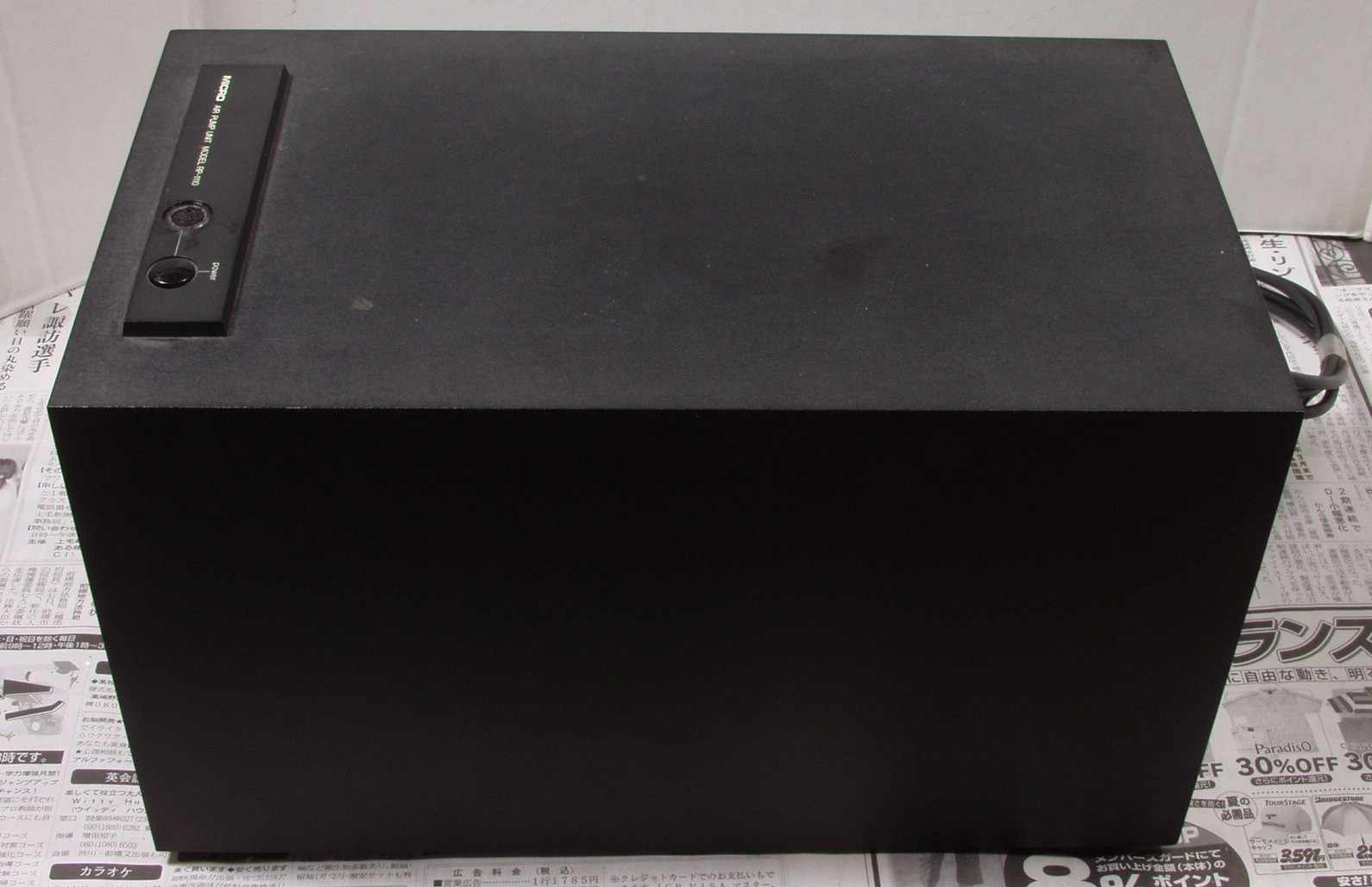

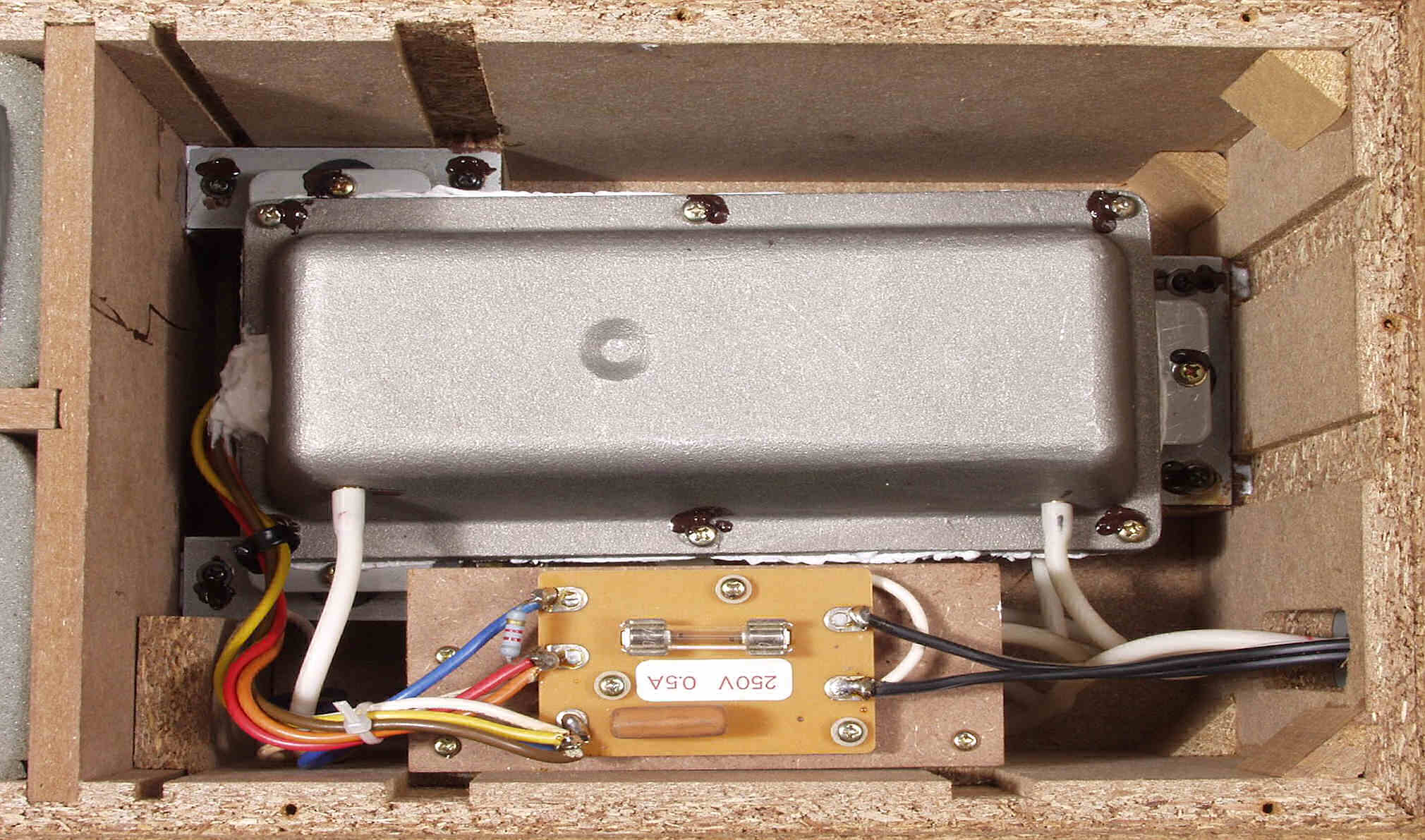

C１Ａ．　修理前　上から見たところ

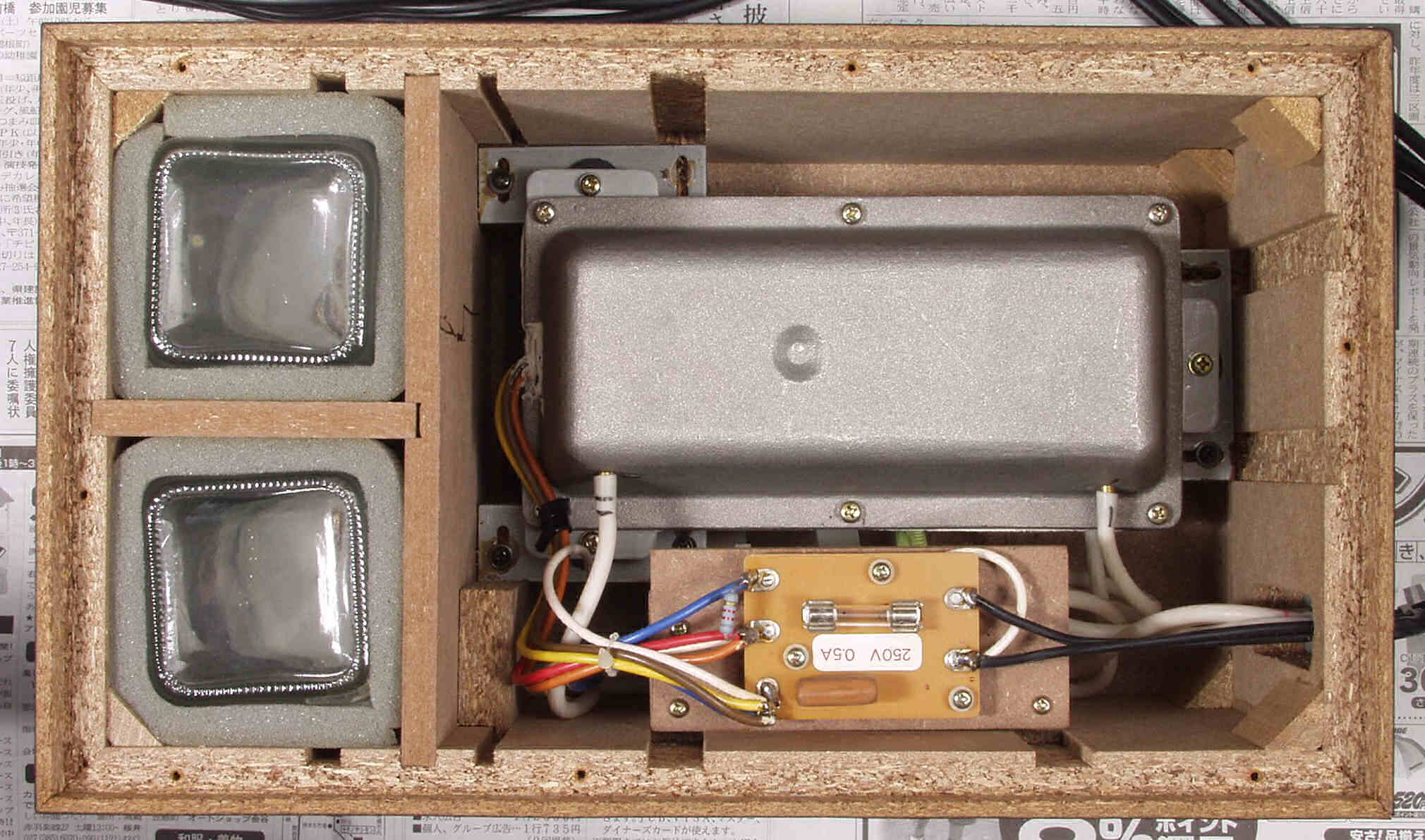

C１Ｂ．　修理後　上から見たところ

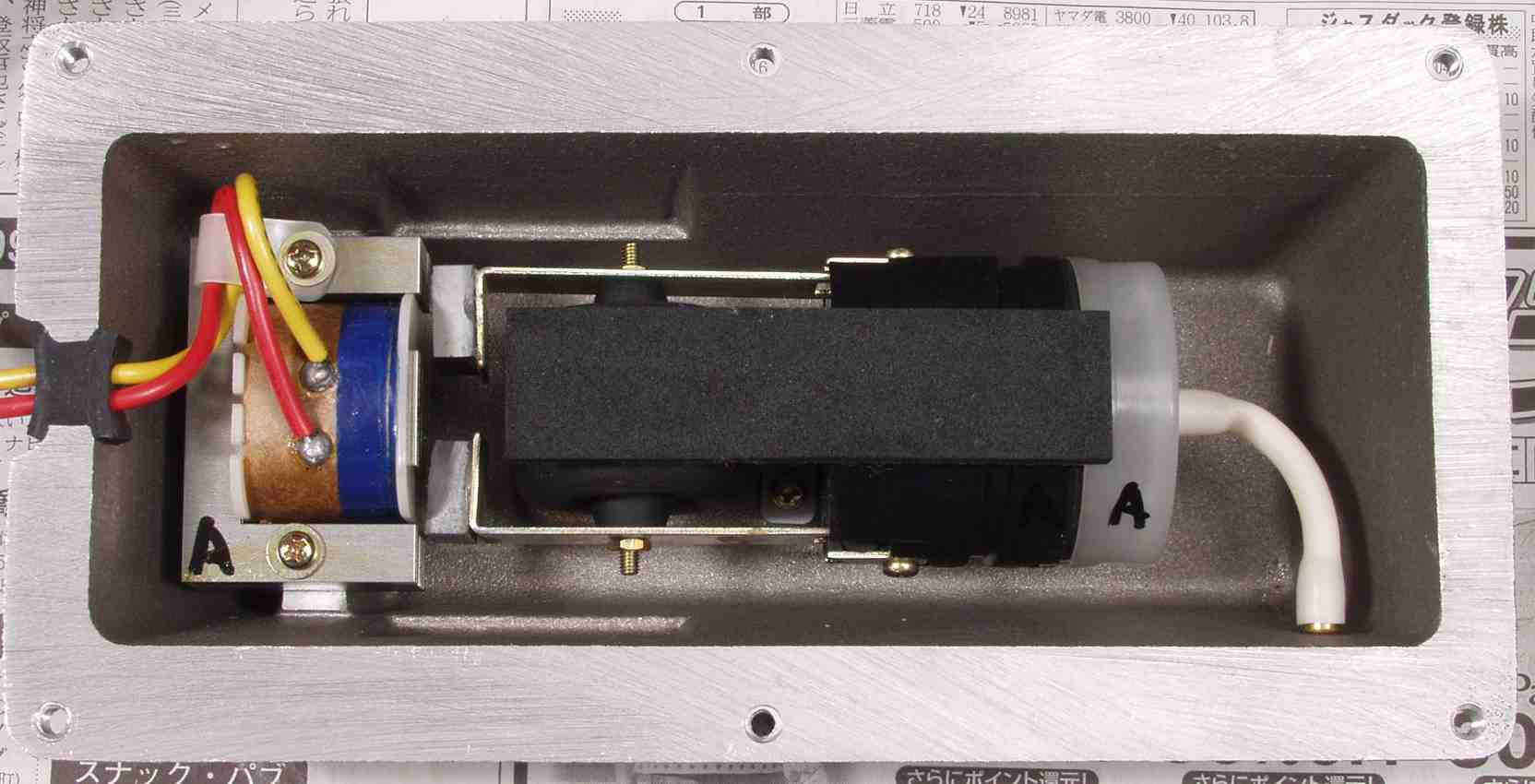

C２Ａ．　修理中　「Ａ＝吐き出し用ポンプユニット」

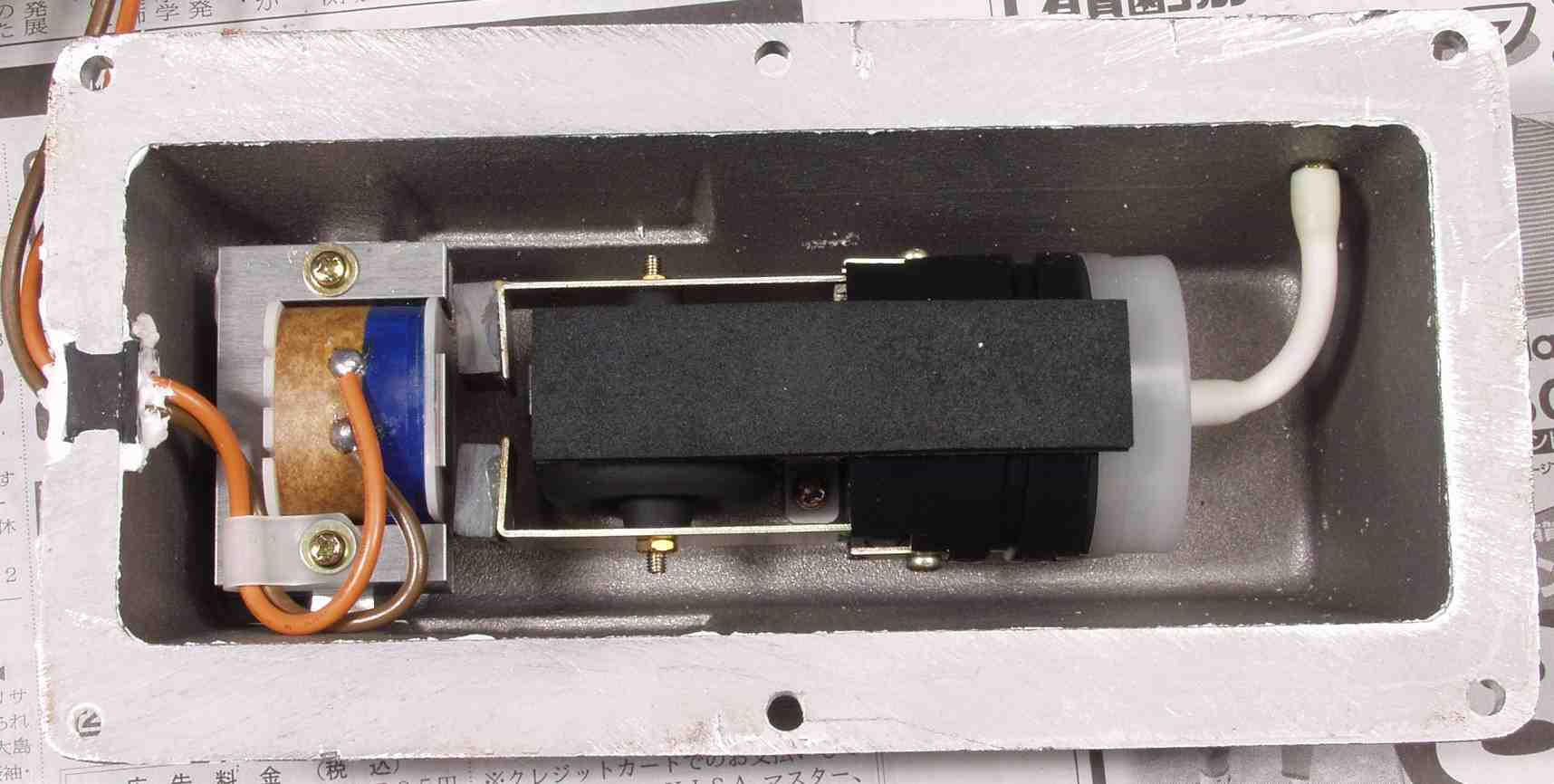

C２Ｂ．　修理中　「Ｂ・Ｃ＝吸い込み・吐き出し用ポンプユニット」

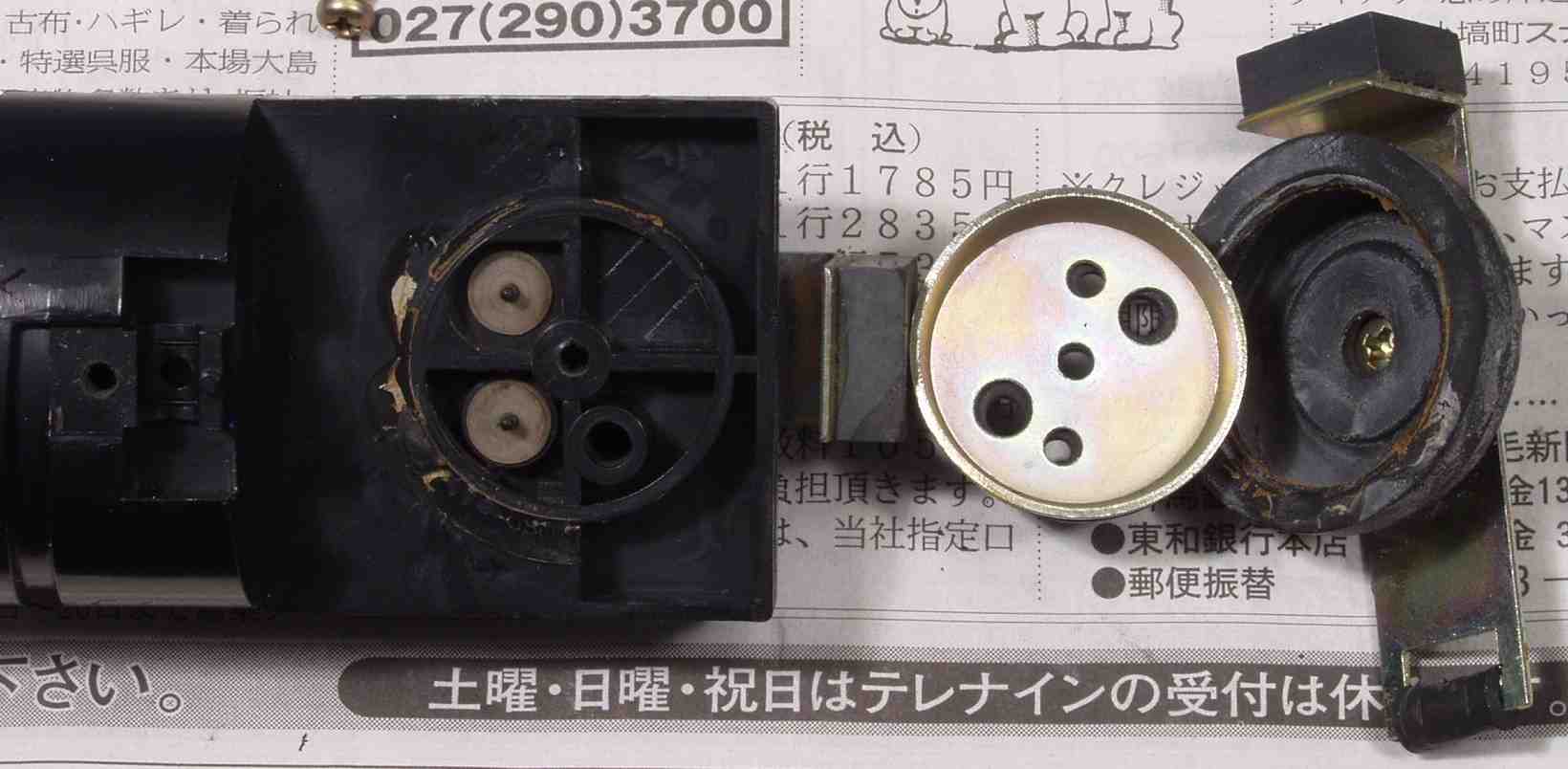

C３Ａ．　修理中　　ポンプユニット解体

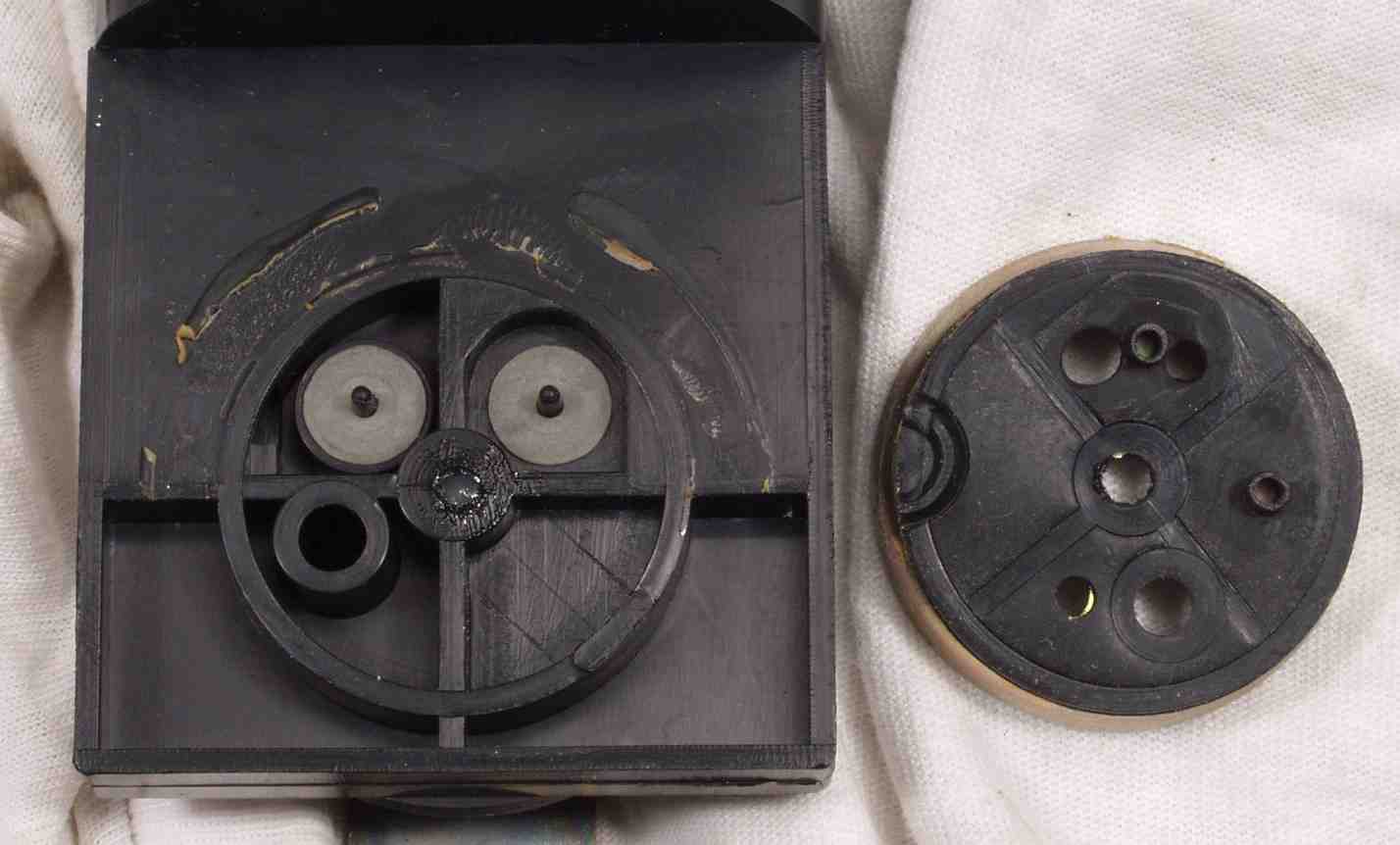

C３Ｂ．　修理中　　ポンプユニットの弁の清掃

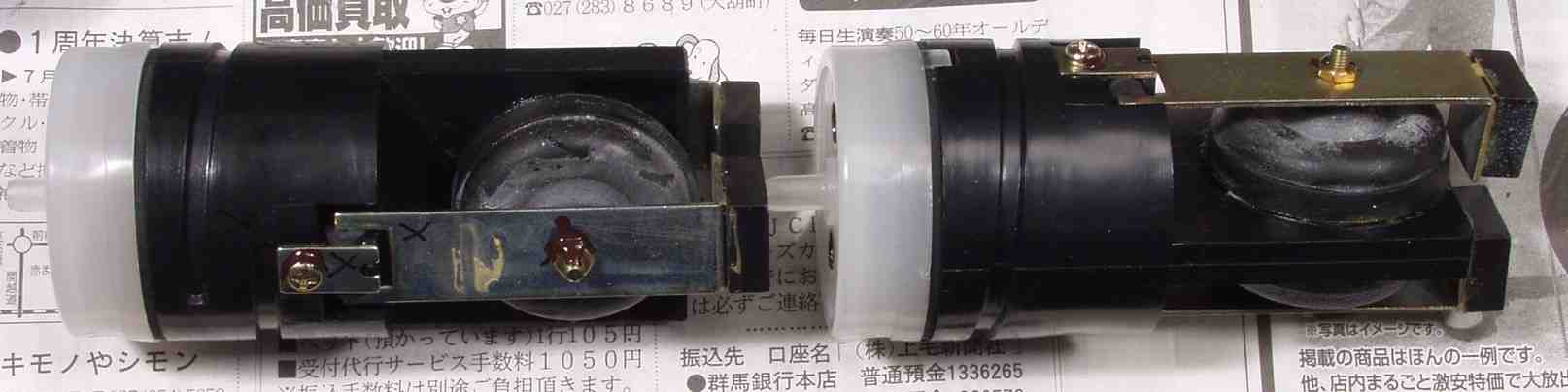

C３Ｃ．　修理後　　ポンプユニット２組

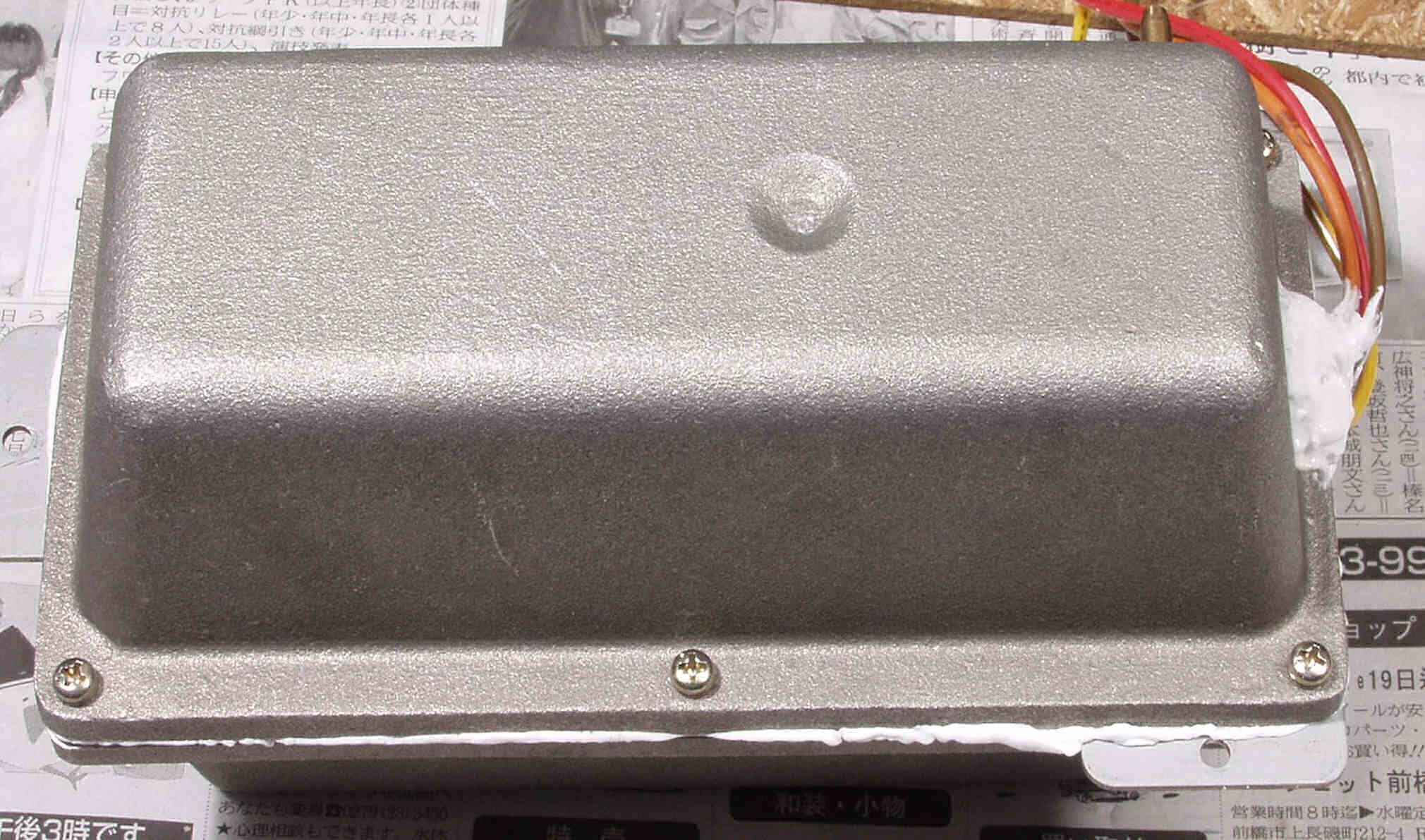

C４．　修理後　　ボンドで接着してネジ止めして完成

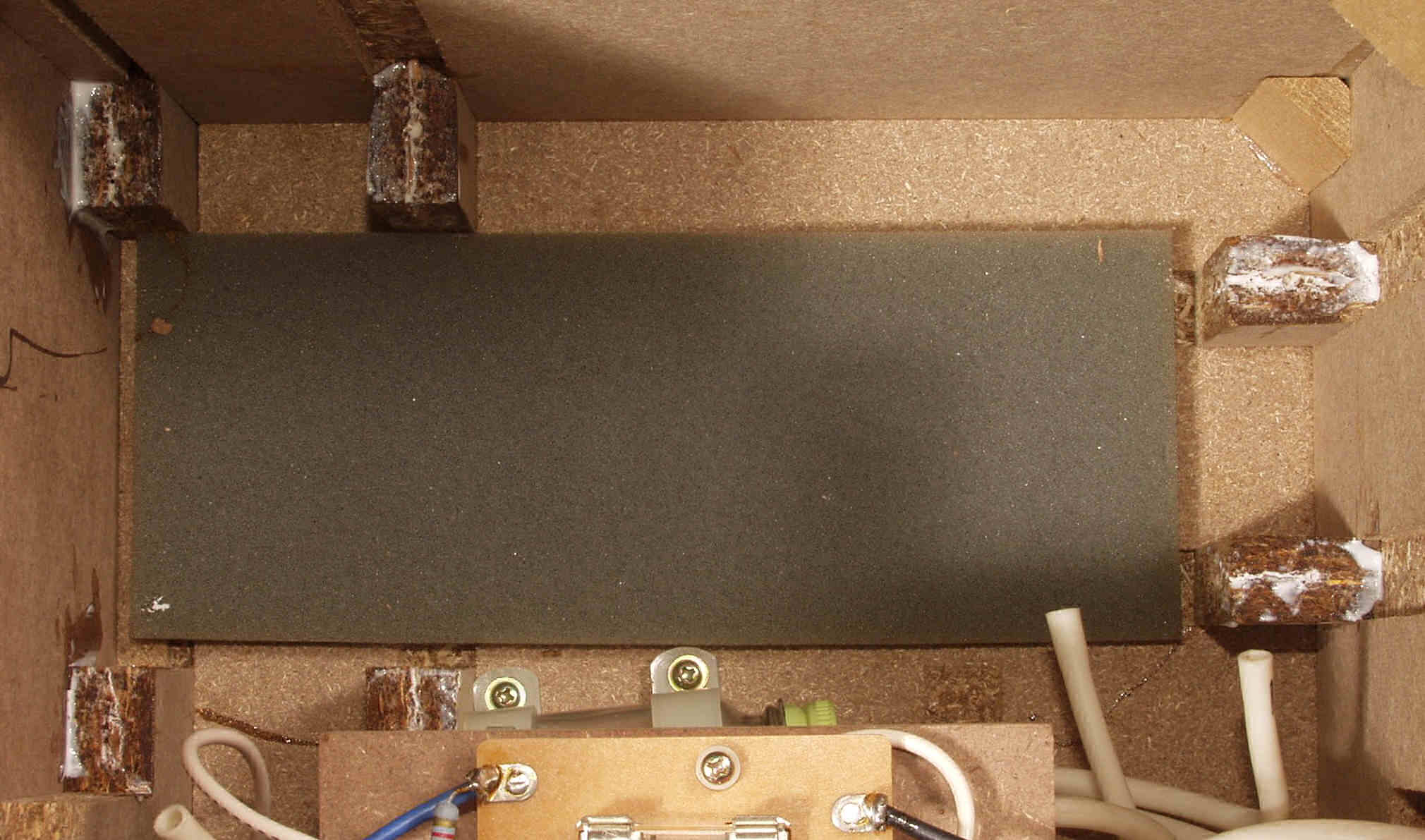

C５．　修理中　　木ネジでヒビ割れているので、ボンドで固める

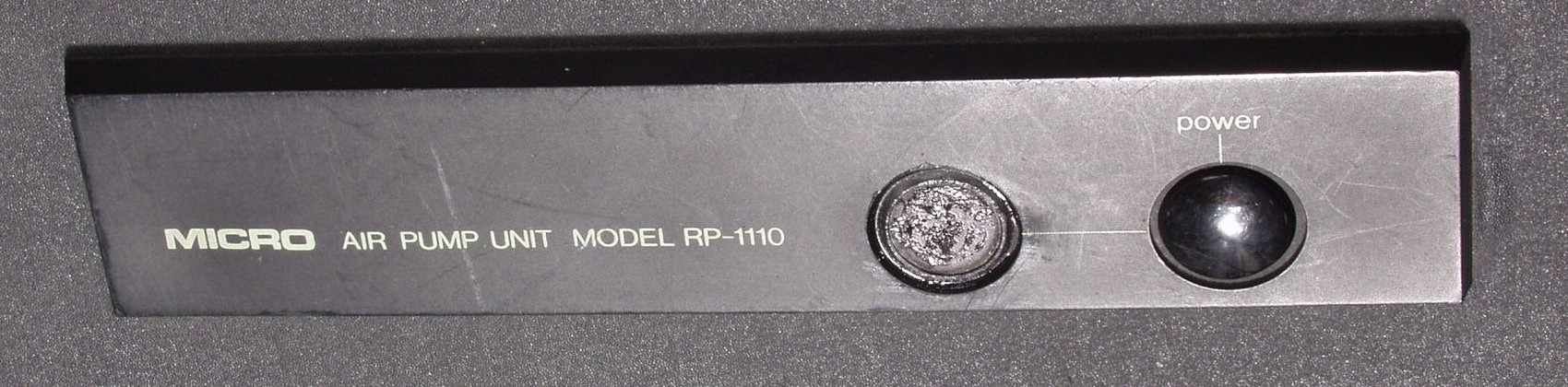

C６．　修理中　　表示カバーを取り出す

C７．　完成

Ｓ．　ＭＩＣＲＯＳＥＩＫＩ　ＲＰ−１１１０　の仕様（マニアル・カタログより）

型名 エアーポンプ　ＲＰ-１１１０ 出力エアー  エアーベアリング用１系統、バキューム用１系統、逆噴射用１系統 電源 ＡＣ１００Ｖ（５０/６０Ｈｚ） 消費電力 １０Ｗ 外形寸法 ２００Ｗ×３６０Ｄ×２１７Ｈmm 総重量 ６．３ｋｇ
