| MICROSEIKI RV−1090. 5台目修理記録 |
| 同時修理 RY−5500. 7台目 平成29年8月4日到着 8月27日完成 |
A. 修理前の状況.
 B. 原因
 C. 修理状況. G. 使用部品
 E. 調整・測定. K. 修理費 65,000円 Y. ユーザー宅の設置状況  |

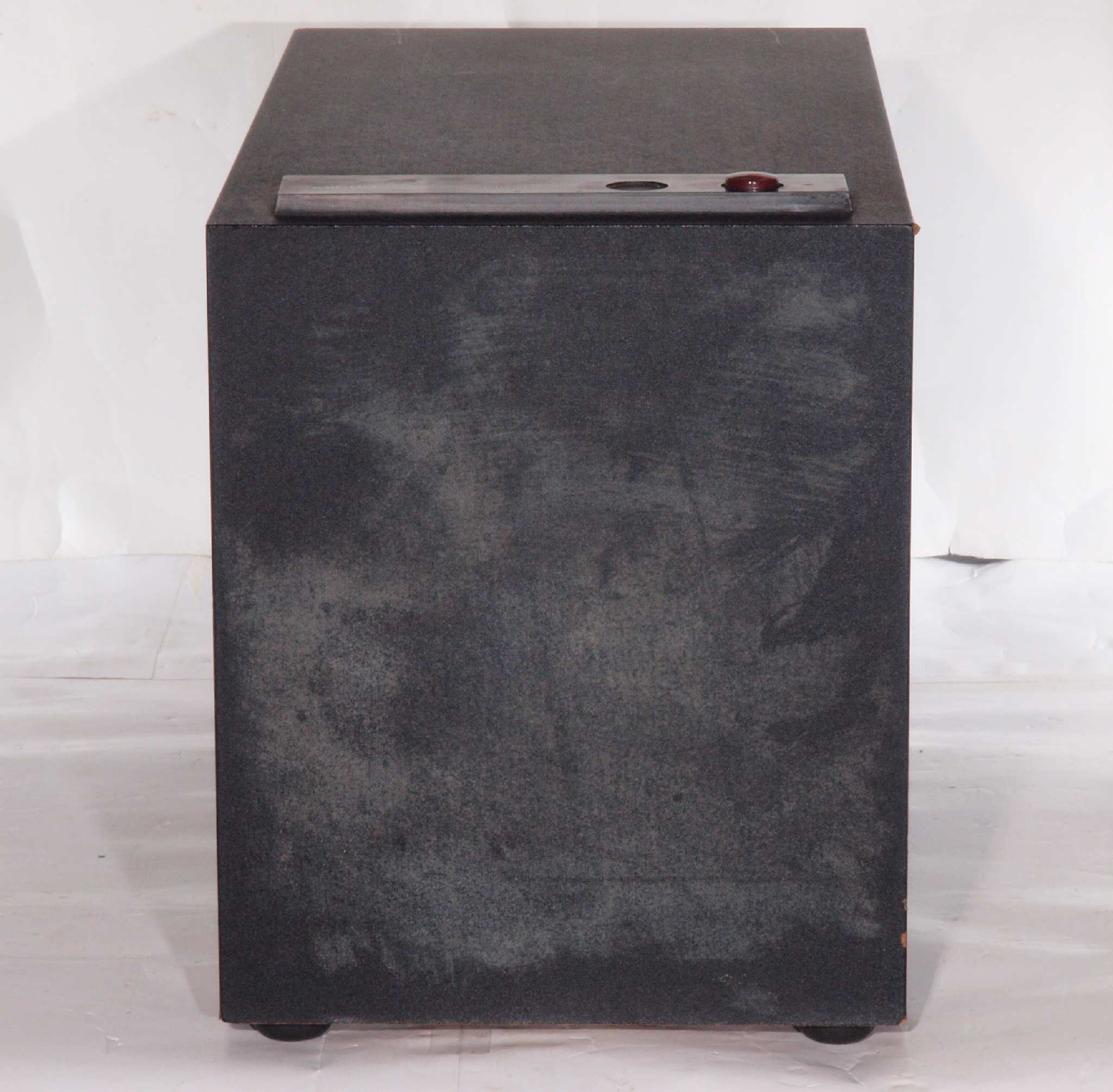

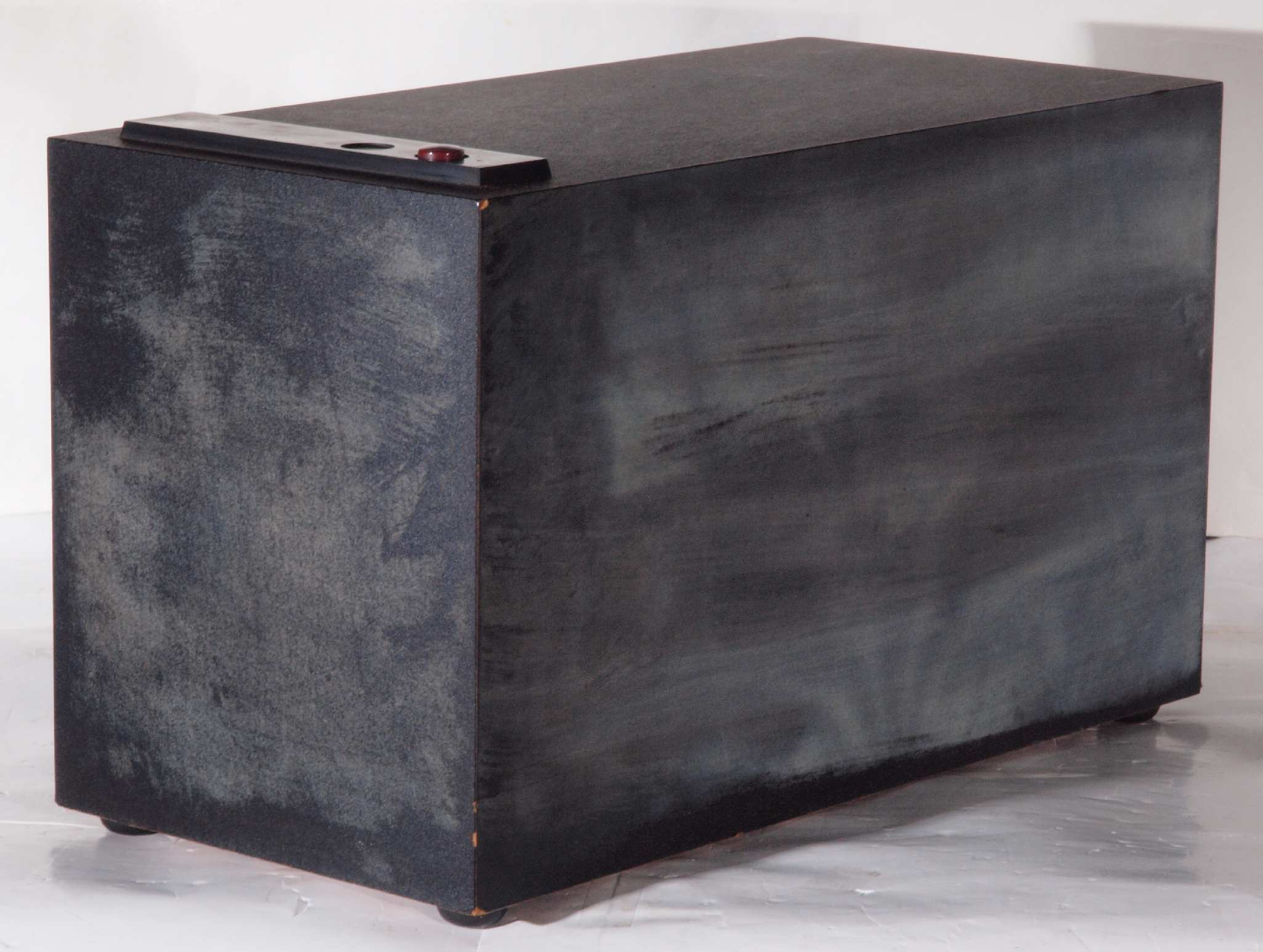

| A. 修理前の点検状況。 画像をクリックすると、大きく(横幅2050ドット)表示されます。 A11. 点検中 前から見る。 白いのは黴??  |

![]()  |

| A12. 点検中 前右から見る。 白いのは黴?? |
![]()  |

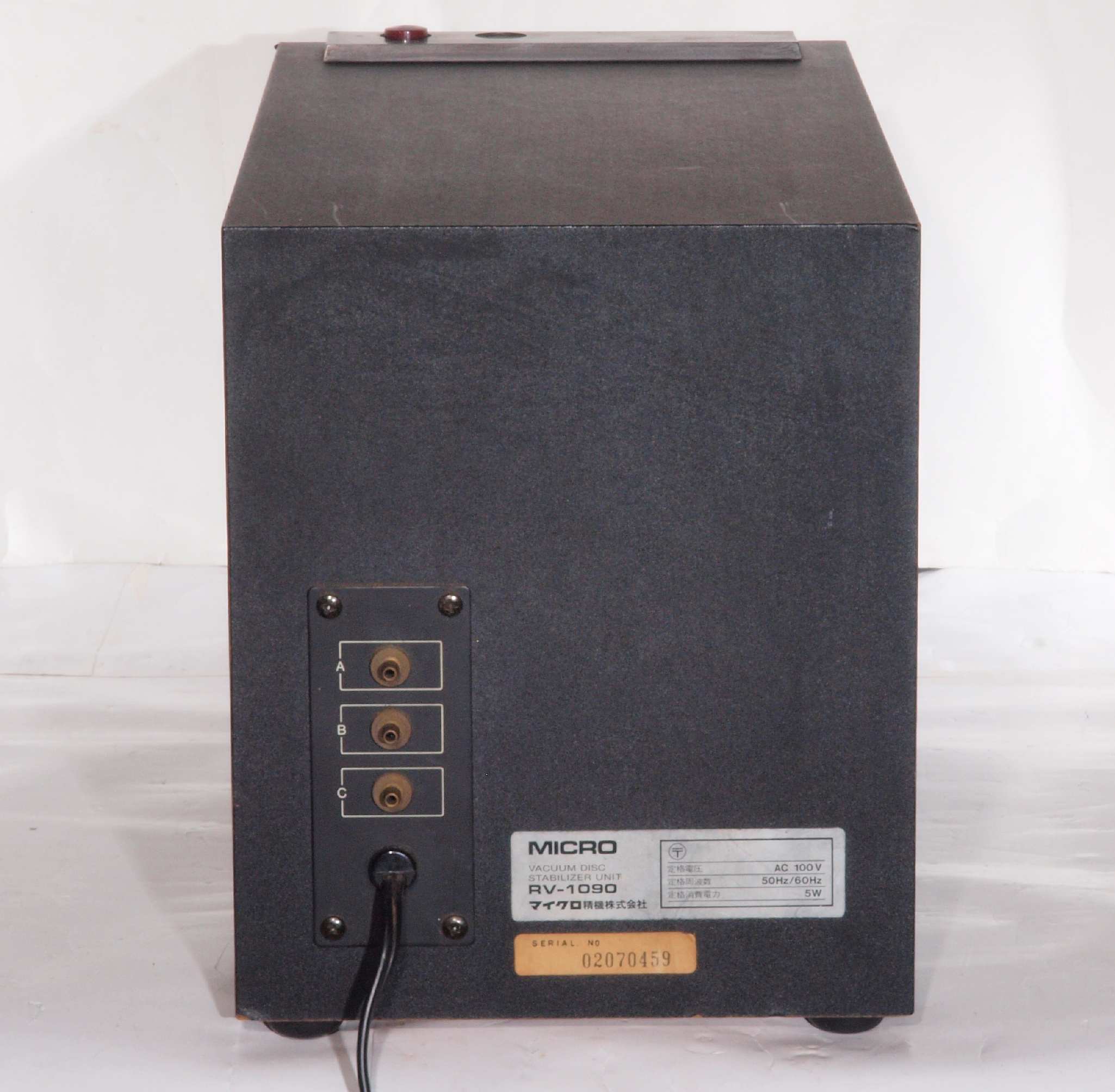

| A13. 点検中 後から見る |
![]()  |

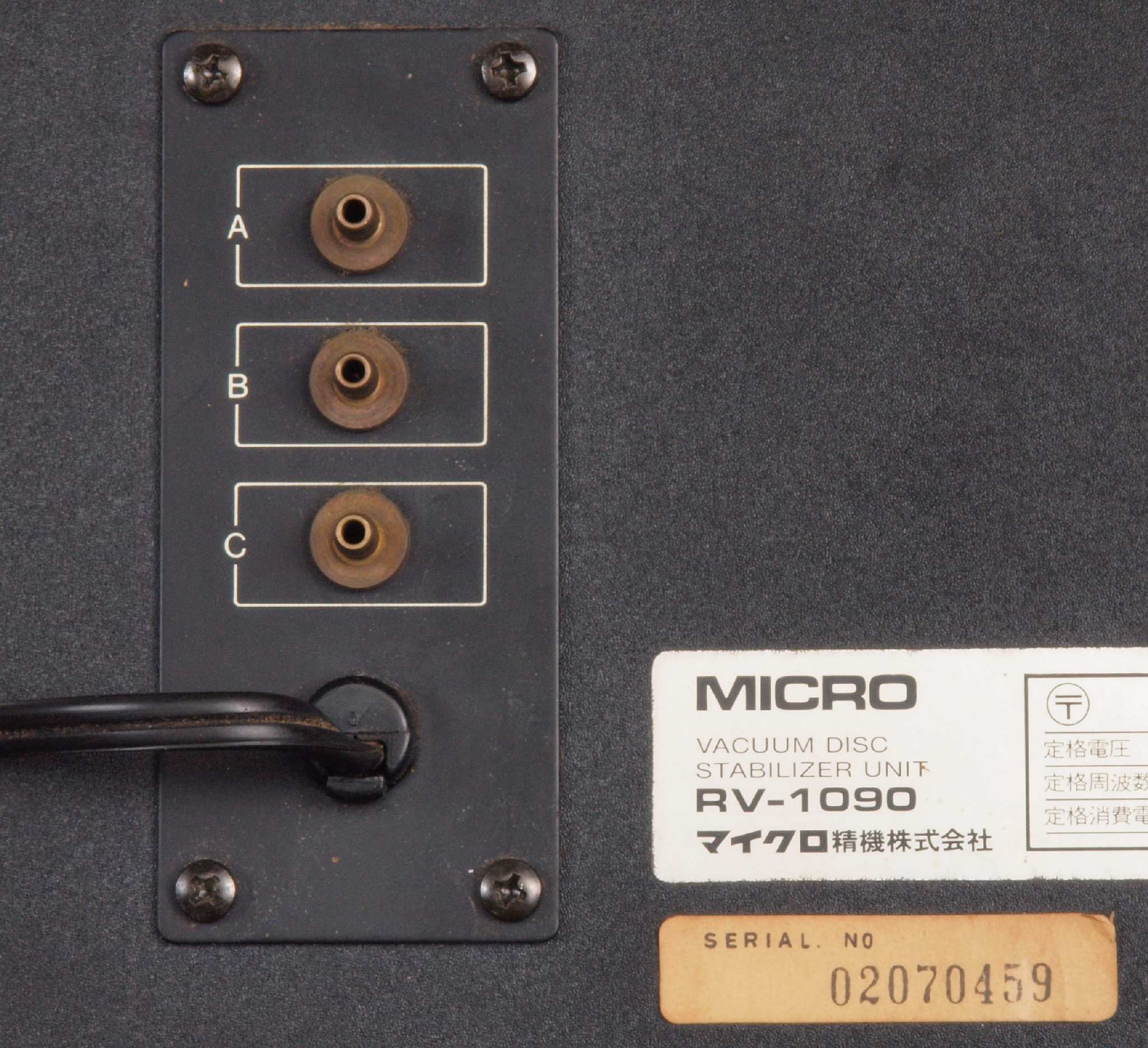

| A14. 点検中、 後から、電源入り口、吐出口見る。 |
![]()  |

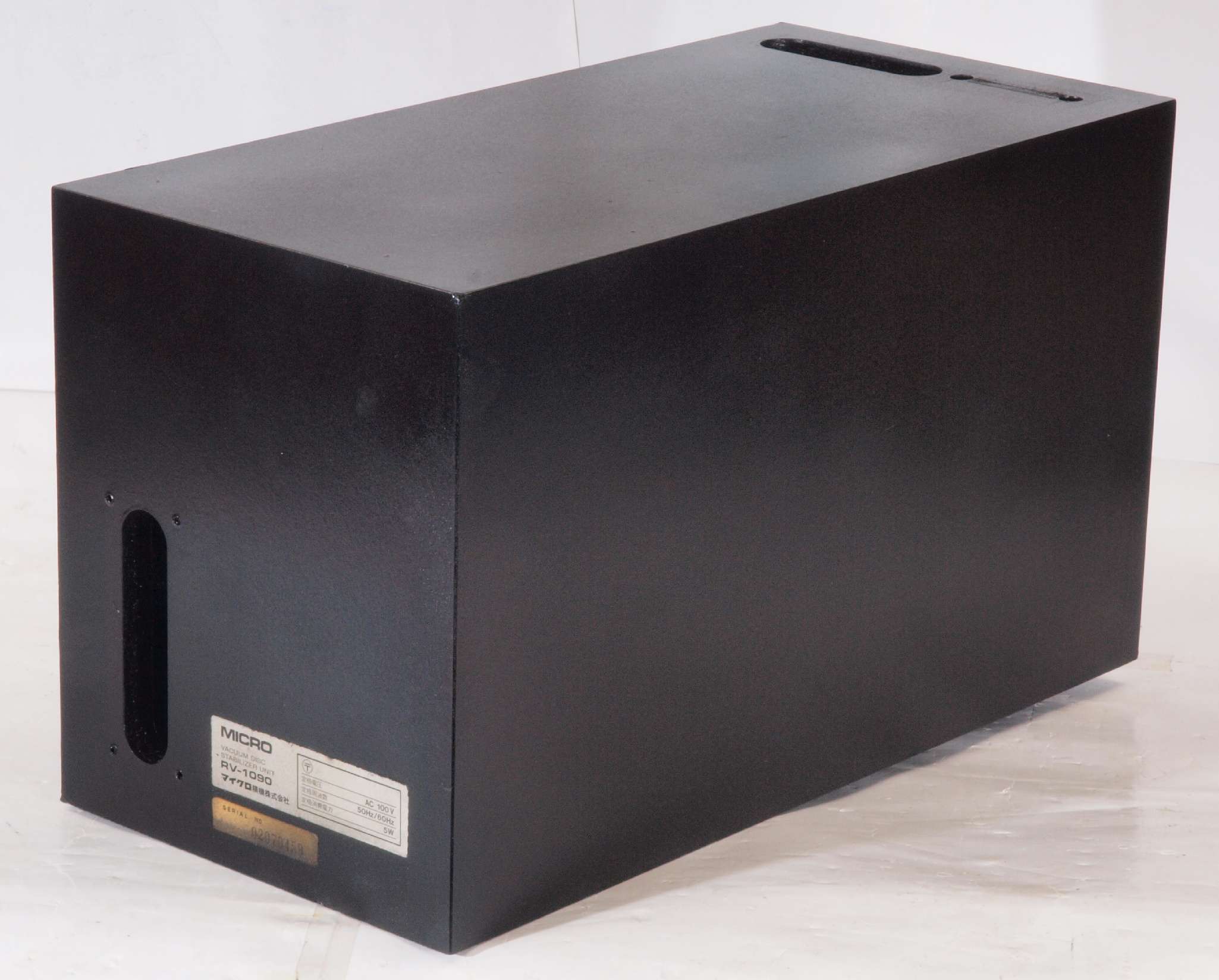

| A15. 点検中 後左から見る |
![]()  |

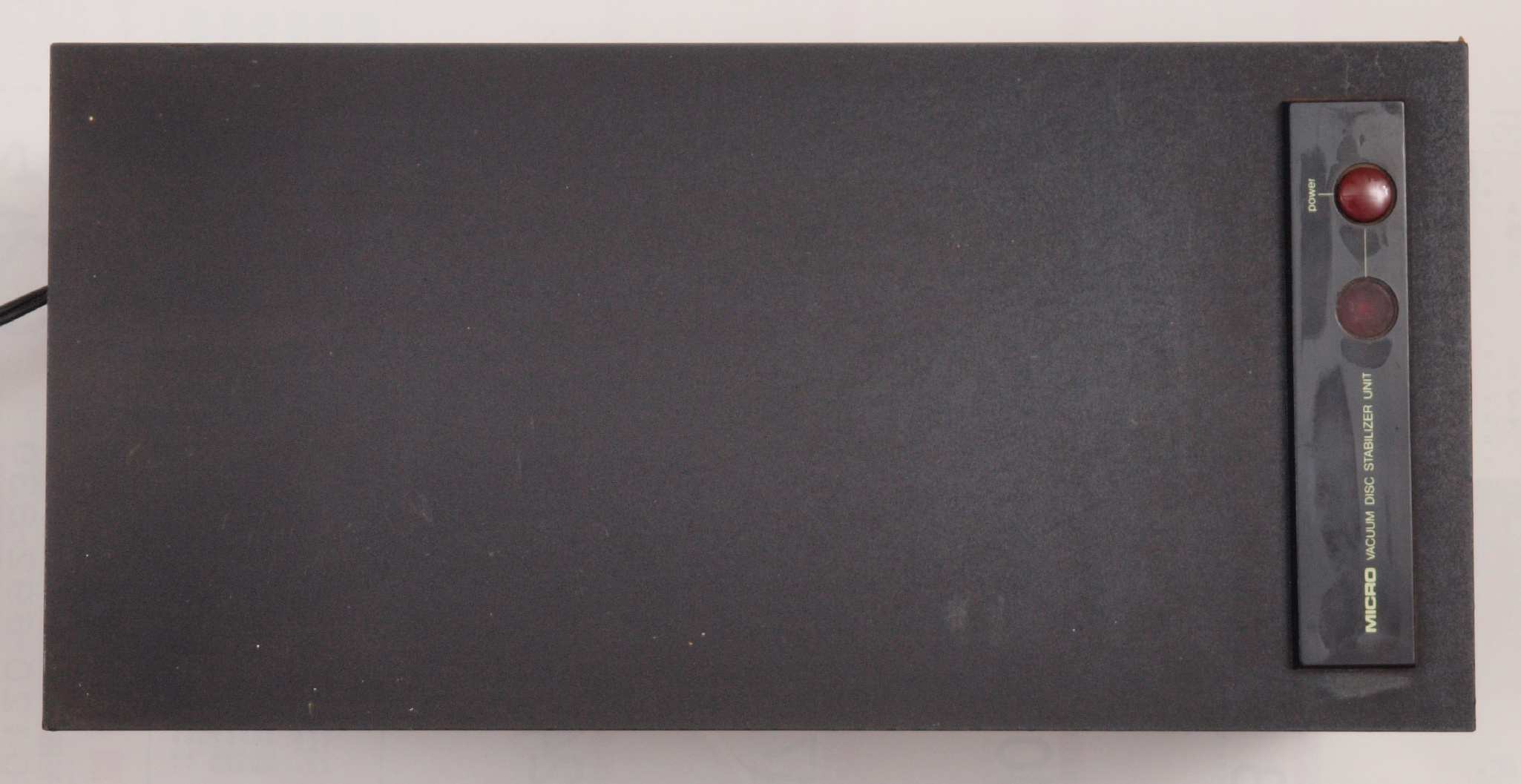

| A16. 点検中 上から見る |
![]()  |

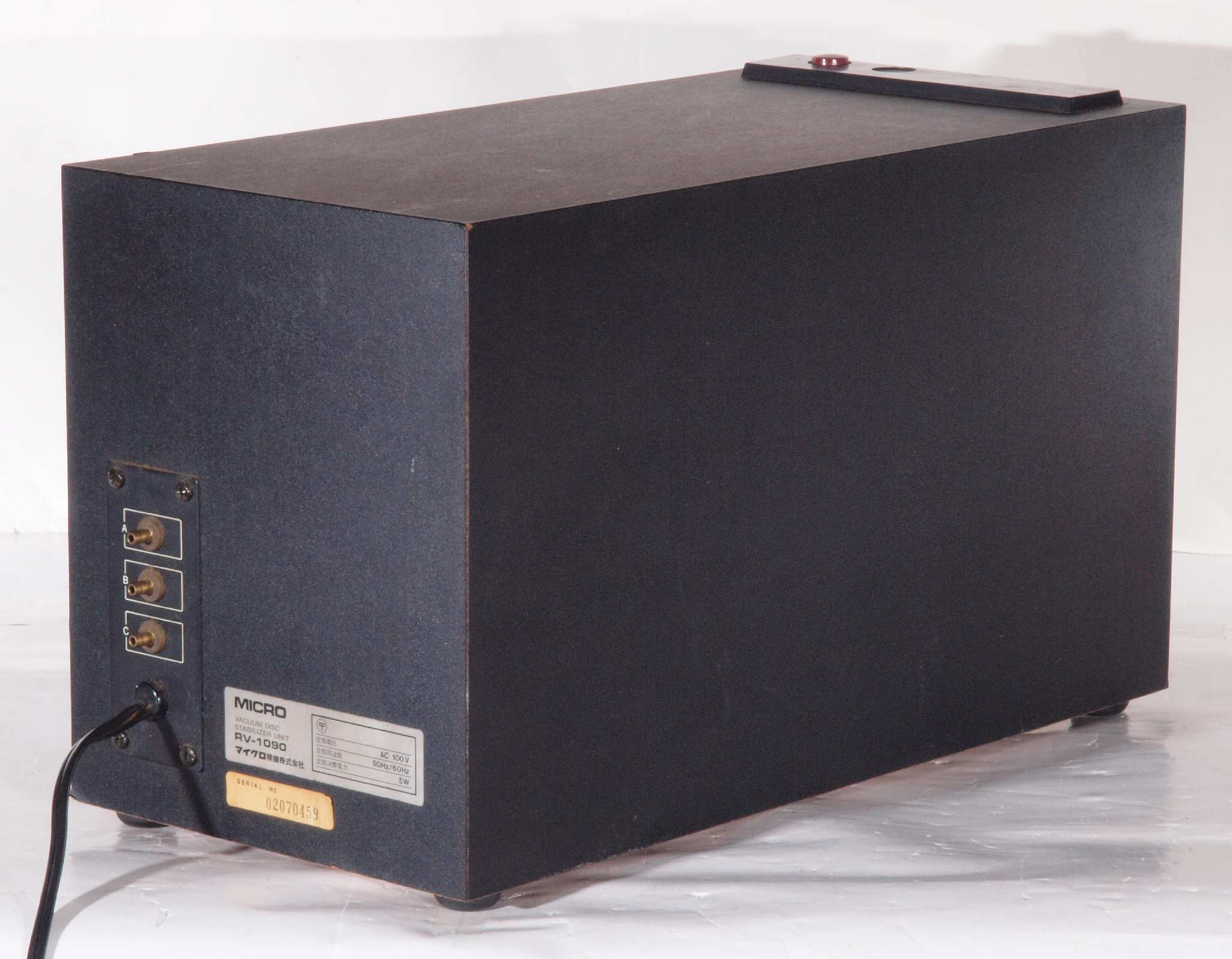

| A21. 点検中 下前左から見る |
![]()  |

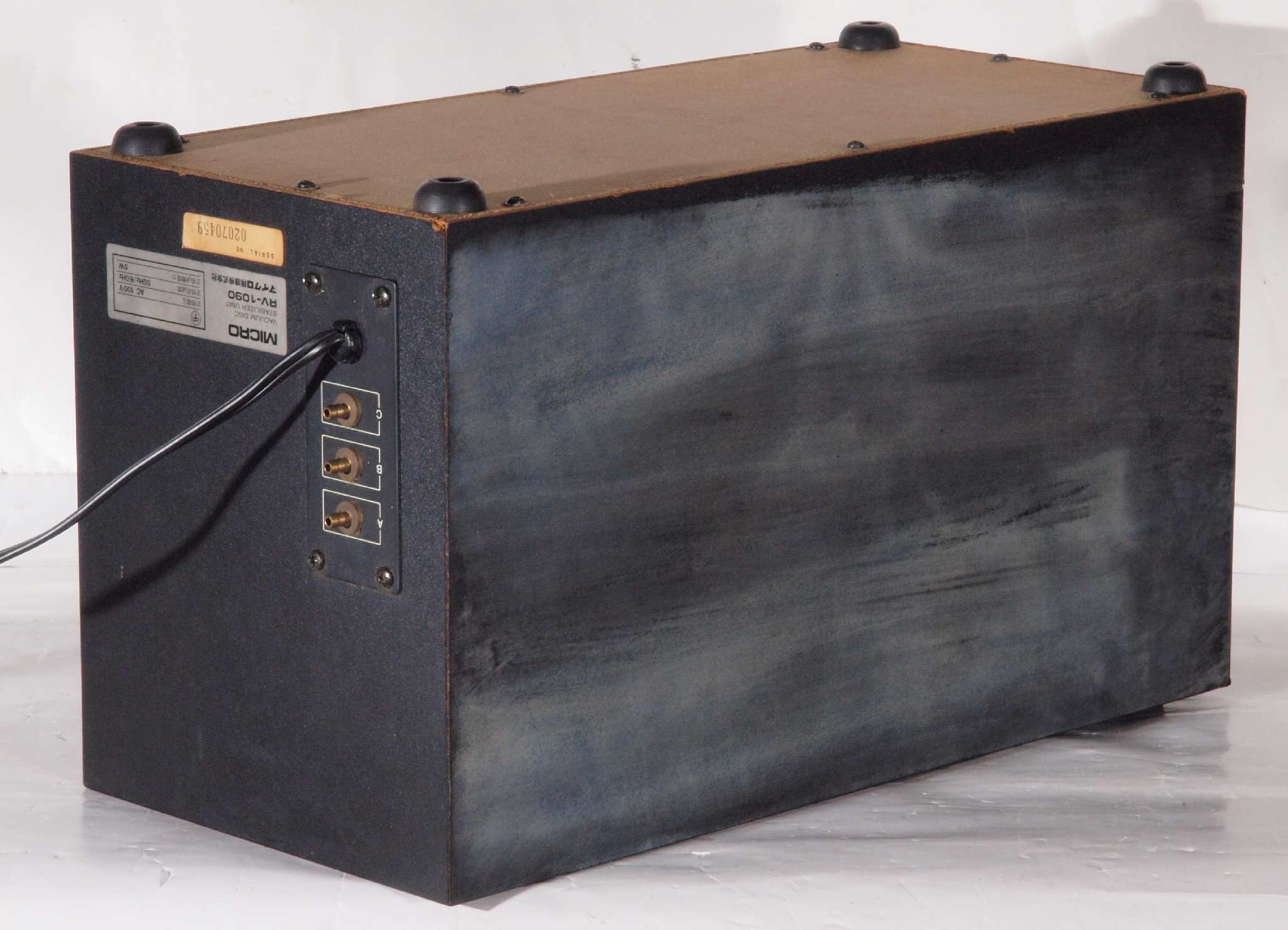

| A22. 点検中 下後右から見る |
![]()  |

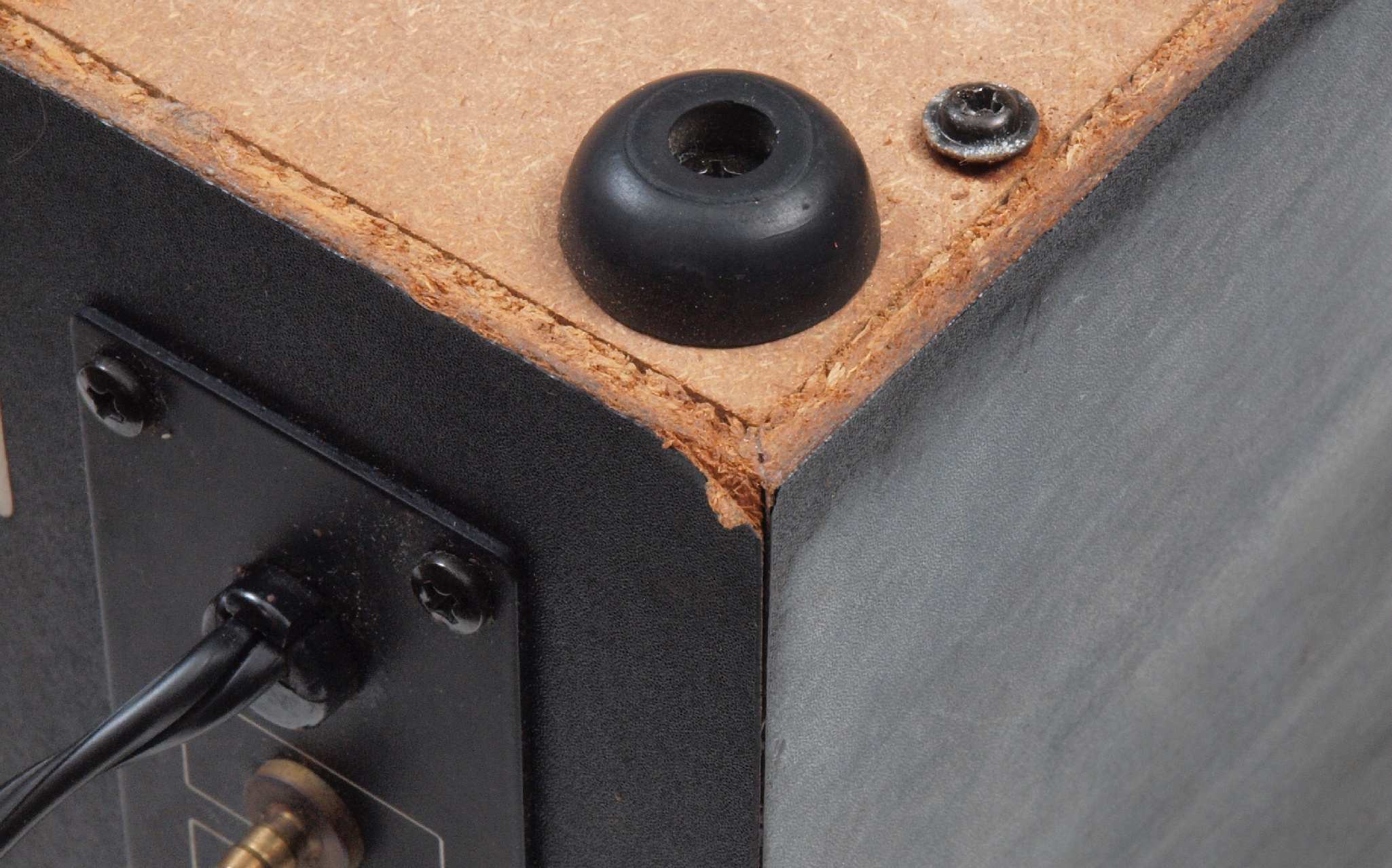

| A222. 点検中 下後右から見る。 角のビニールが剥げている。 |
![]()  |

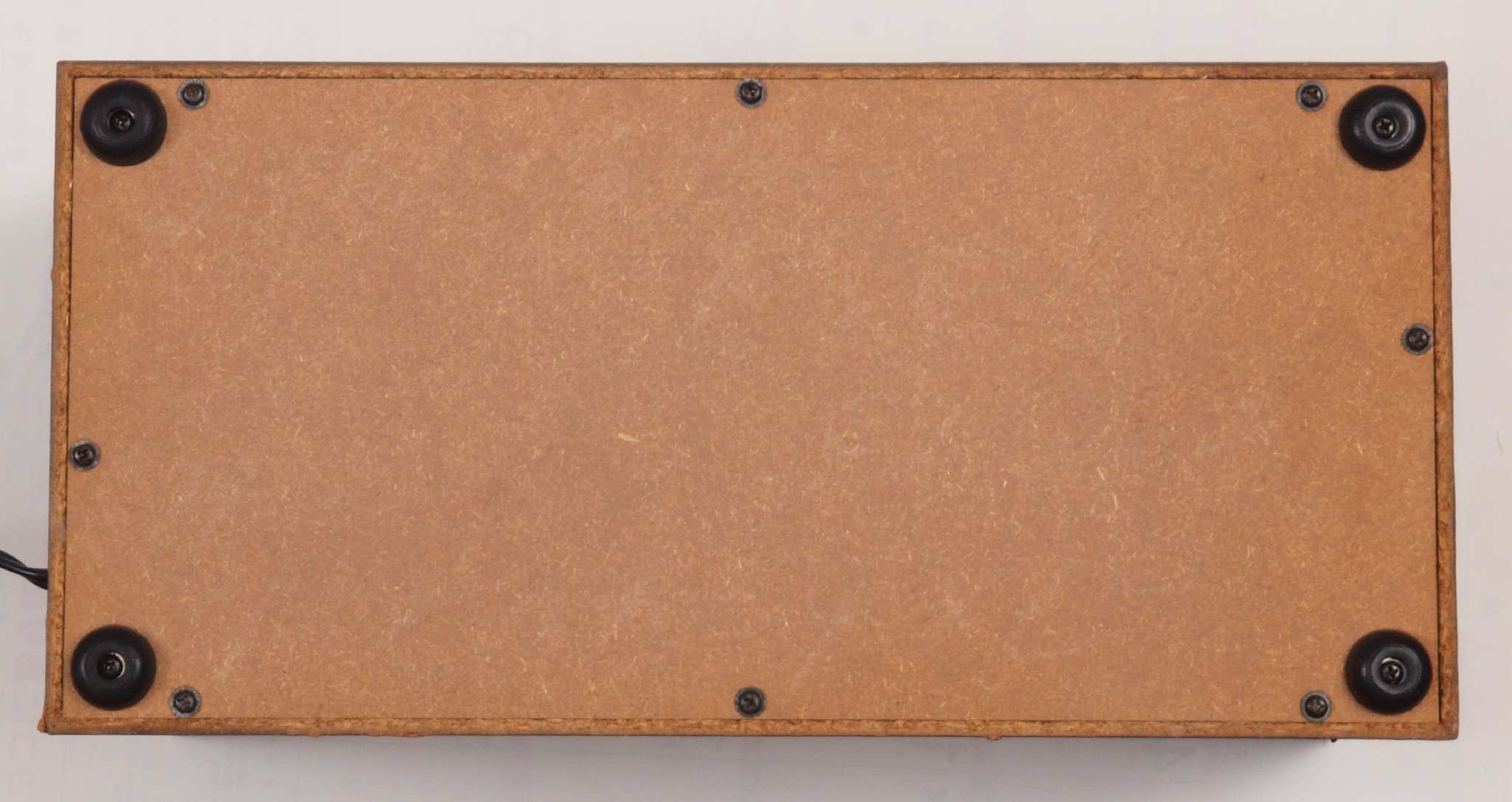

| A23. 点検中 下から見る |
![]()  |

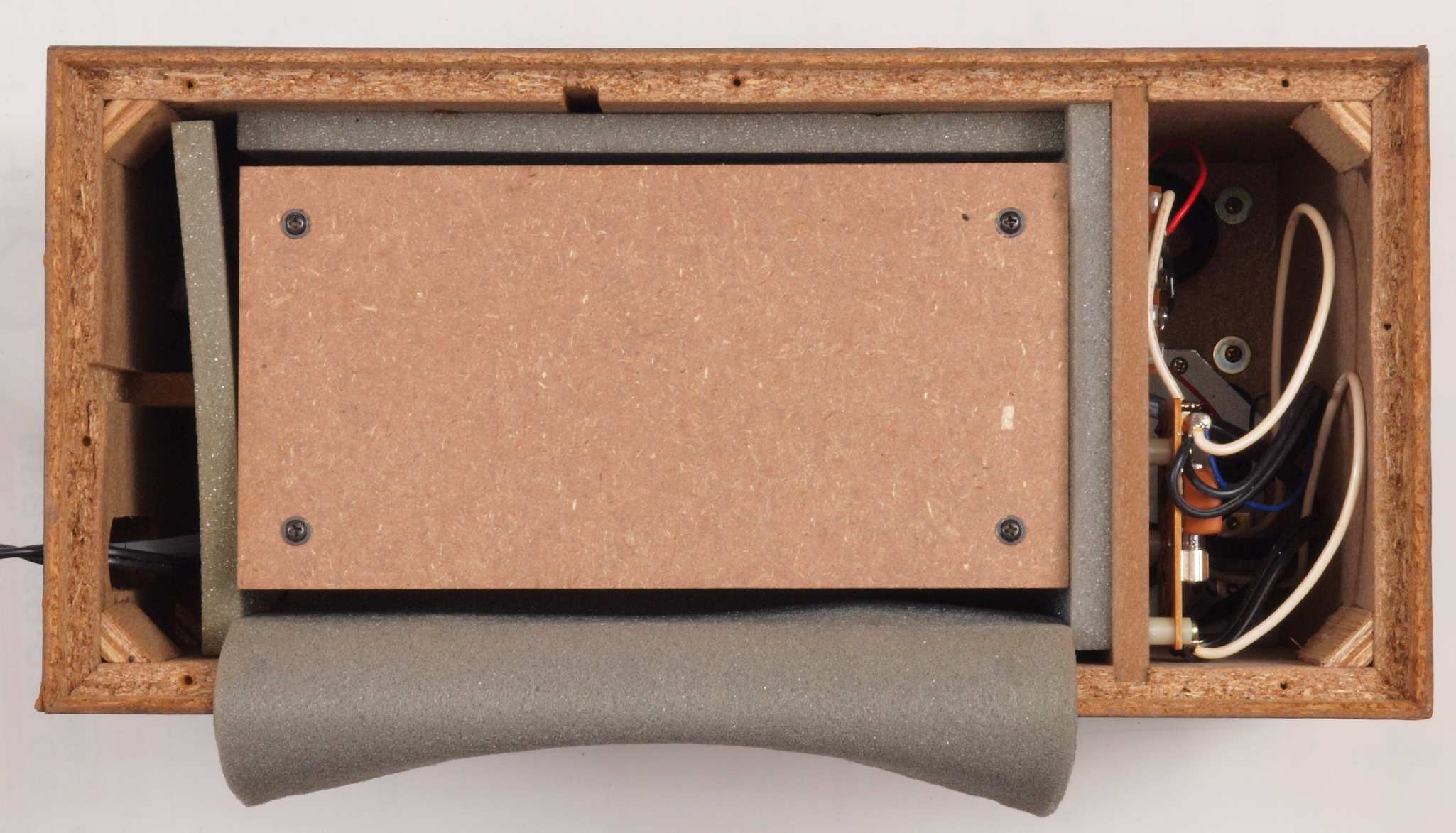

| A24. 点検中 下蓋・スポンジ取り、下から見る。 |
![]()  |

| A25. 点検中 下蓋・スポンジ・ポンプ消音箱蓋を取り、下から見る。 |
![]()  |

| A31. 点検中 ポンプを見る |
![]()  |

| A41. 点検中 ポンプ圧力測定中 「C=吐き出し」 の圧力測定。 経年劣化で低い。 |
![]()  |

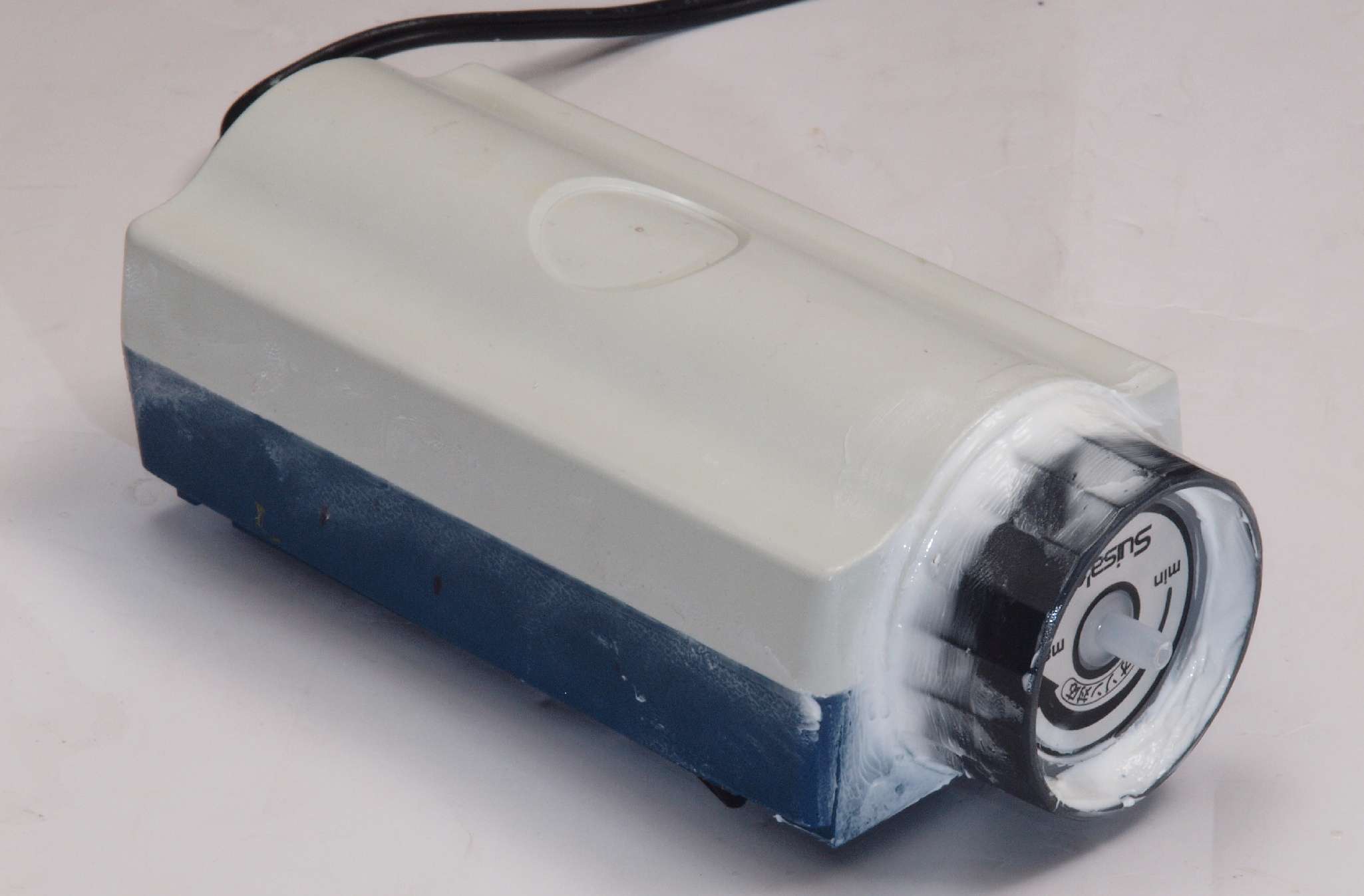

| C1. 修理状況。 画像をクリックすると、大きく(横幅2050ドット)表示されます。 C11. 修理前 ポンプ。  |

![]()  |

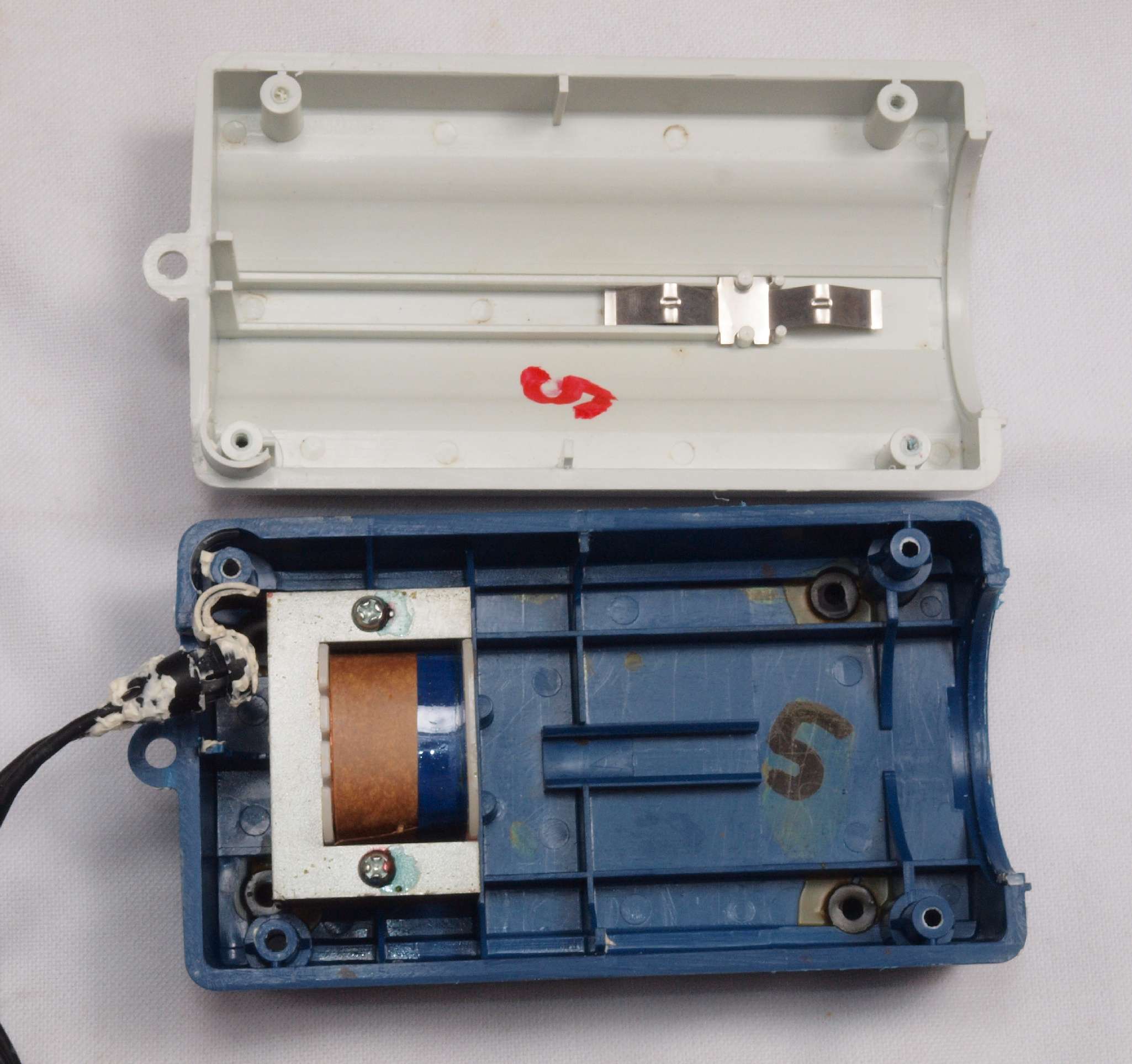

| C12. 修理中 ポンプ。 |
![]()  |

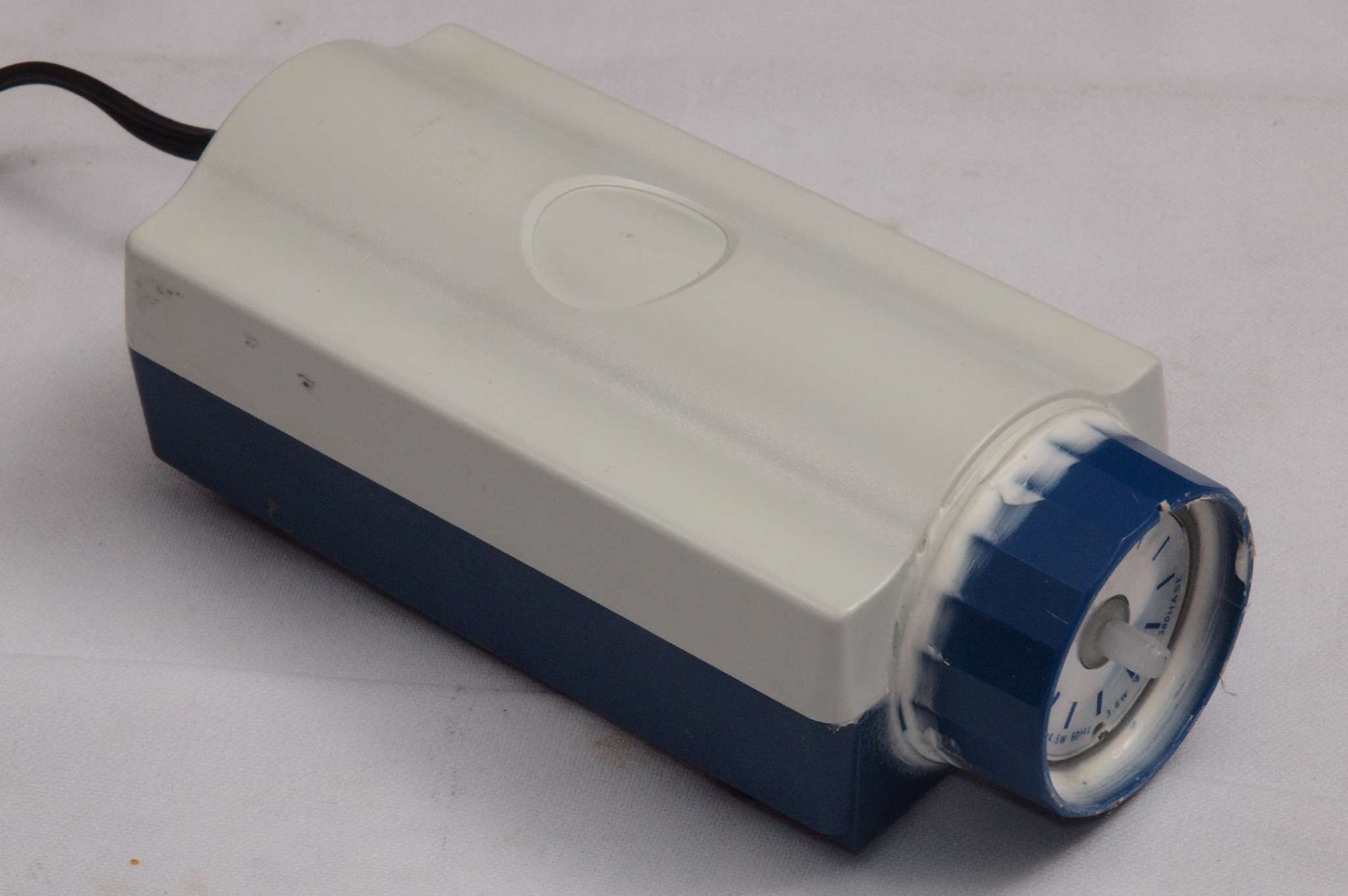

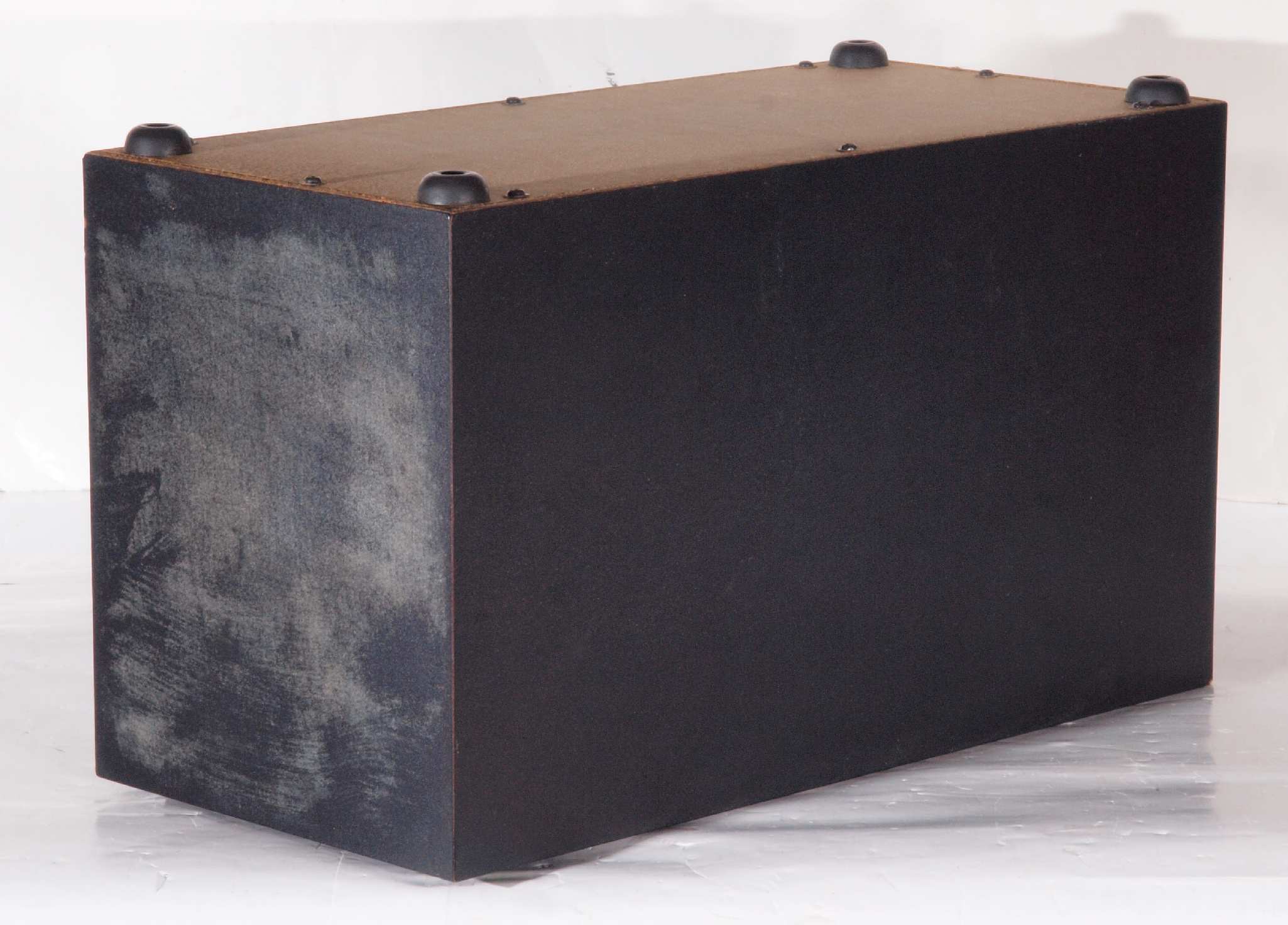

| C13. 修理(交換)後 ポンプ。 |
![]()  |

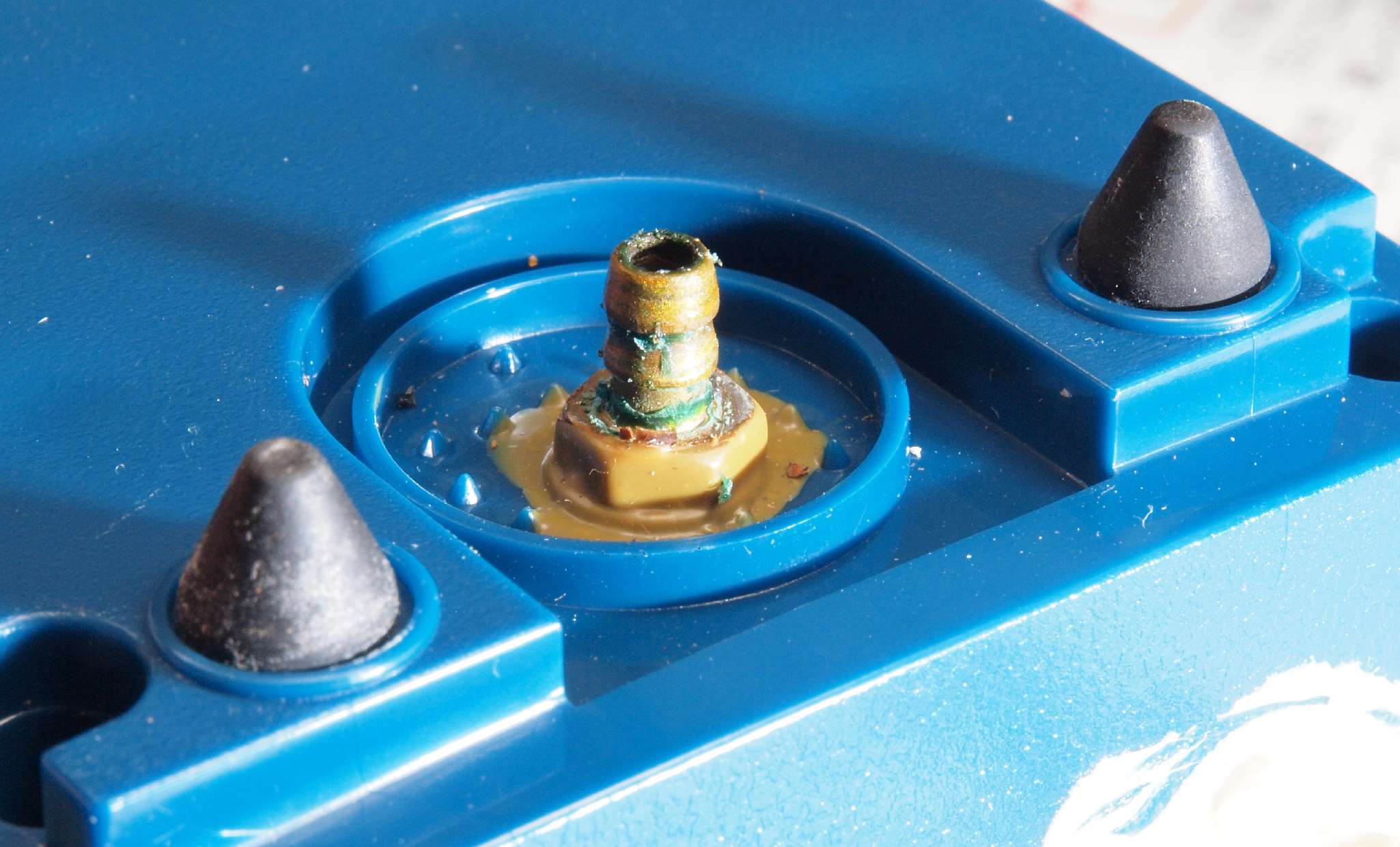

| C14. 修理前 ポンプ。 吸い込み口ニップルが腐食している。 |
![]()  |

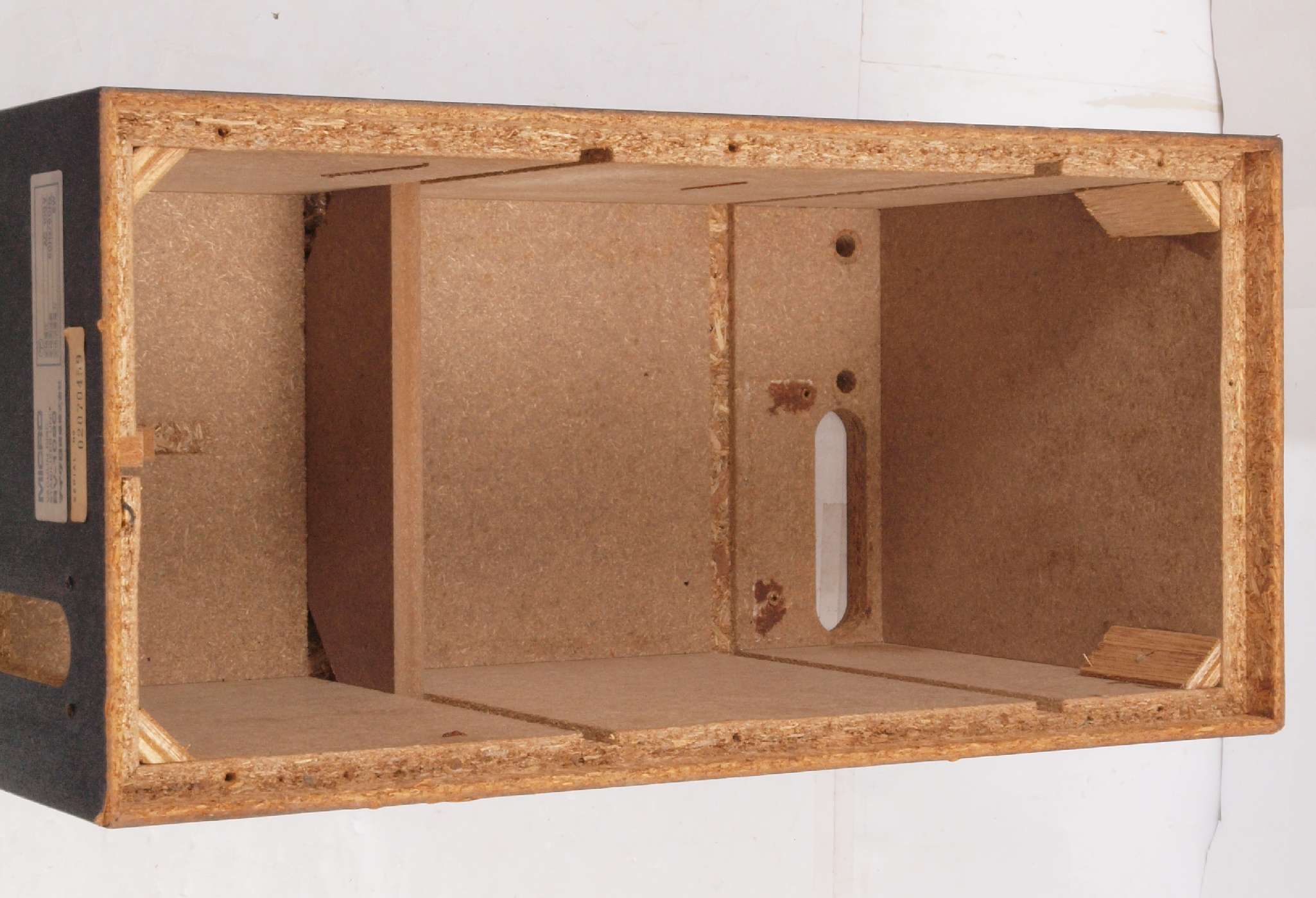

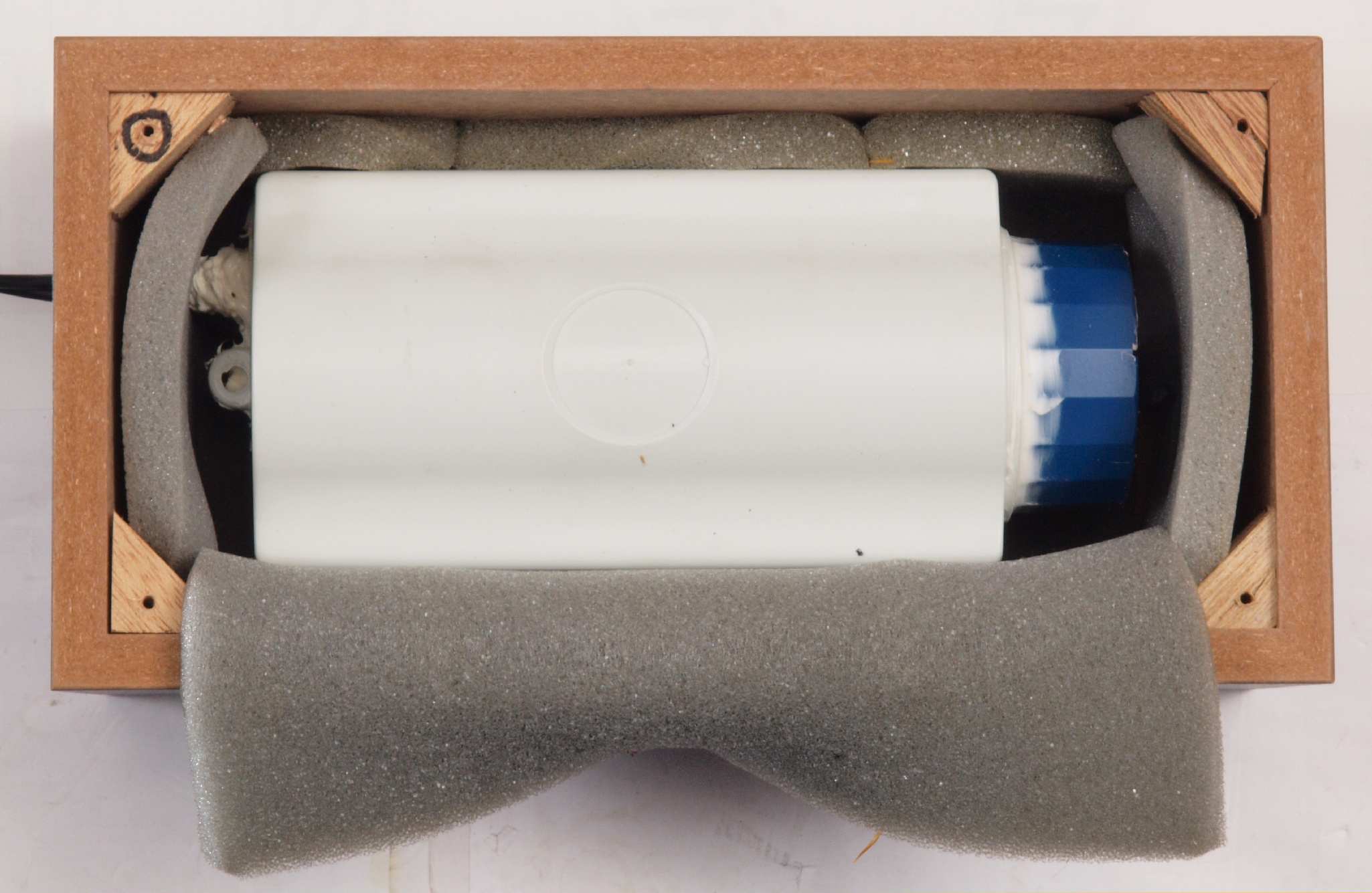

| C21. 修理前 木箱ケース内のポンプ。 |
![]()  |

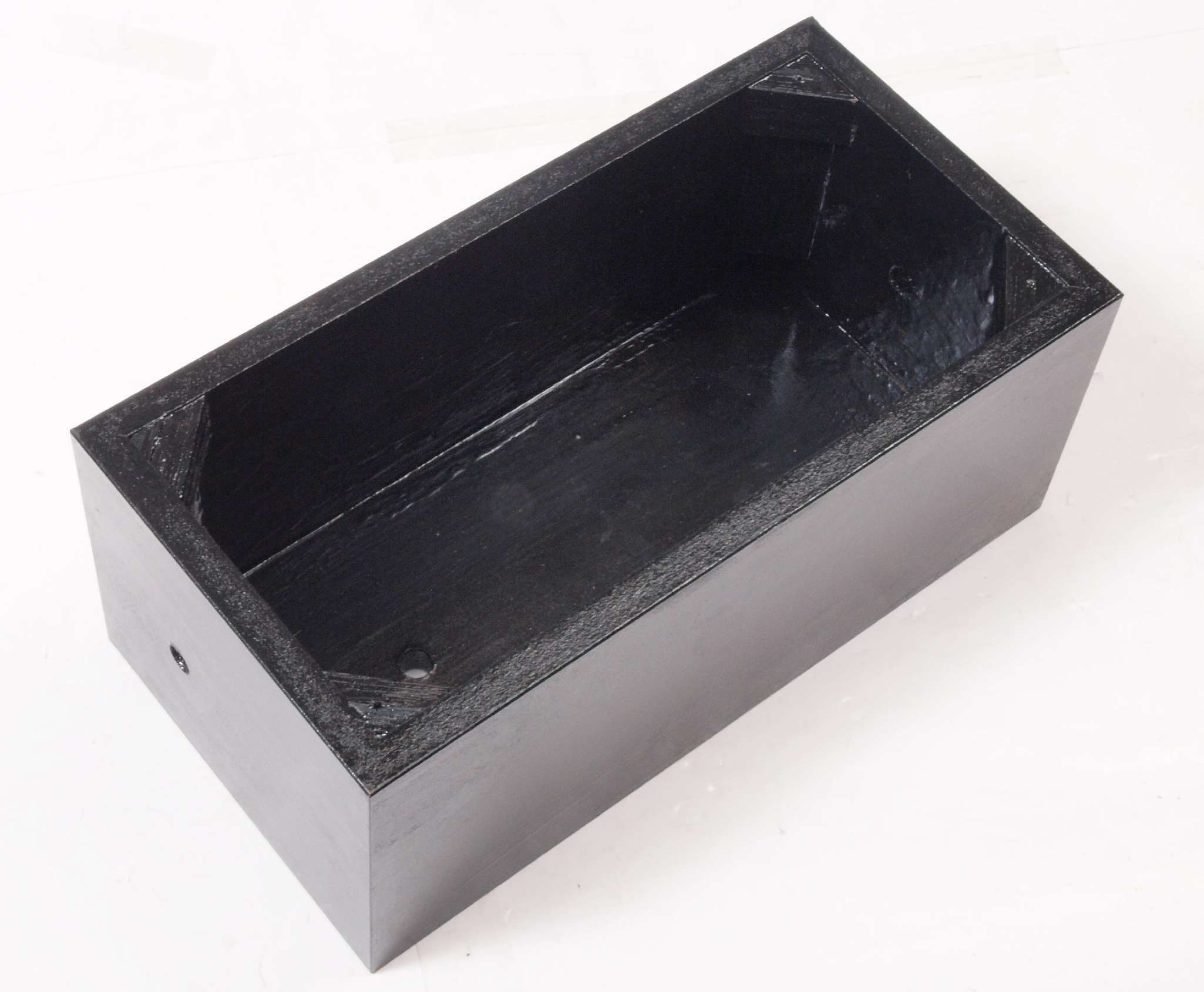

| C22. 修理後 木箱ケースの収まり。 |
![]()  |

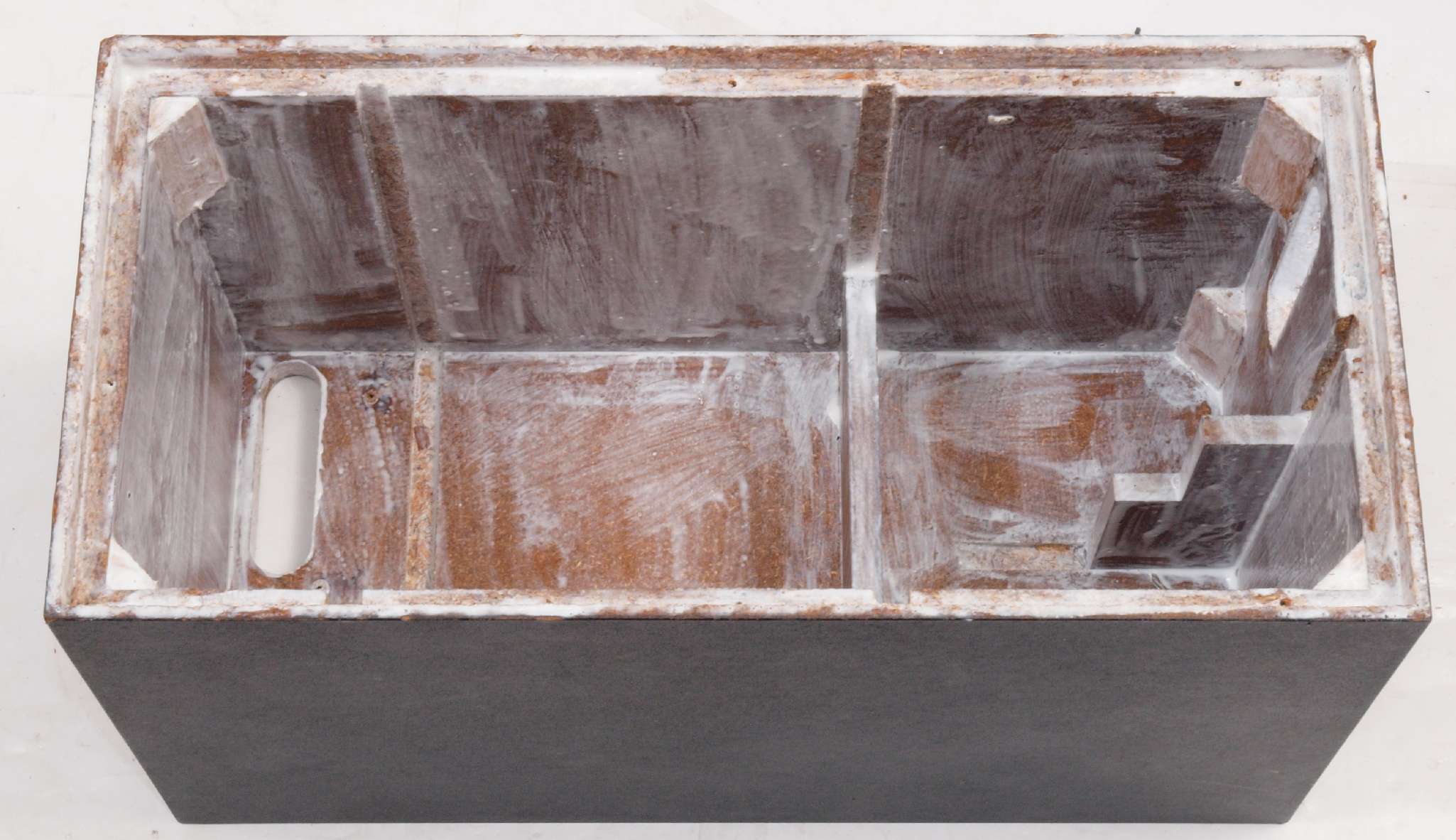

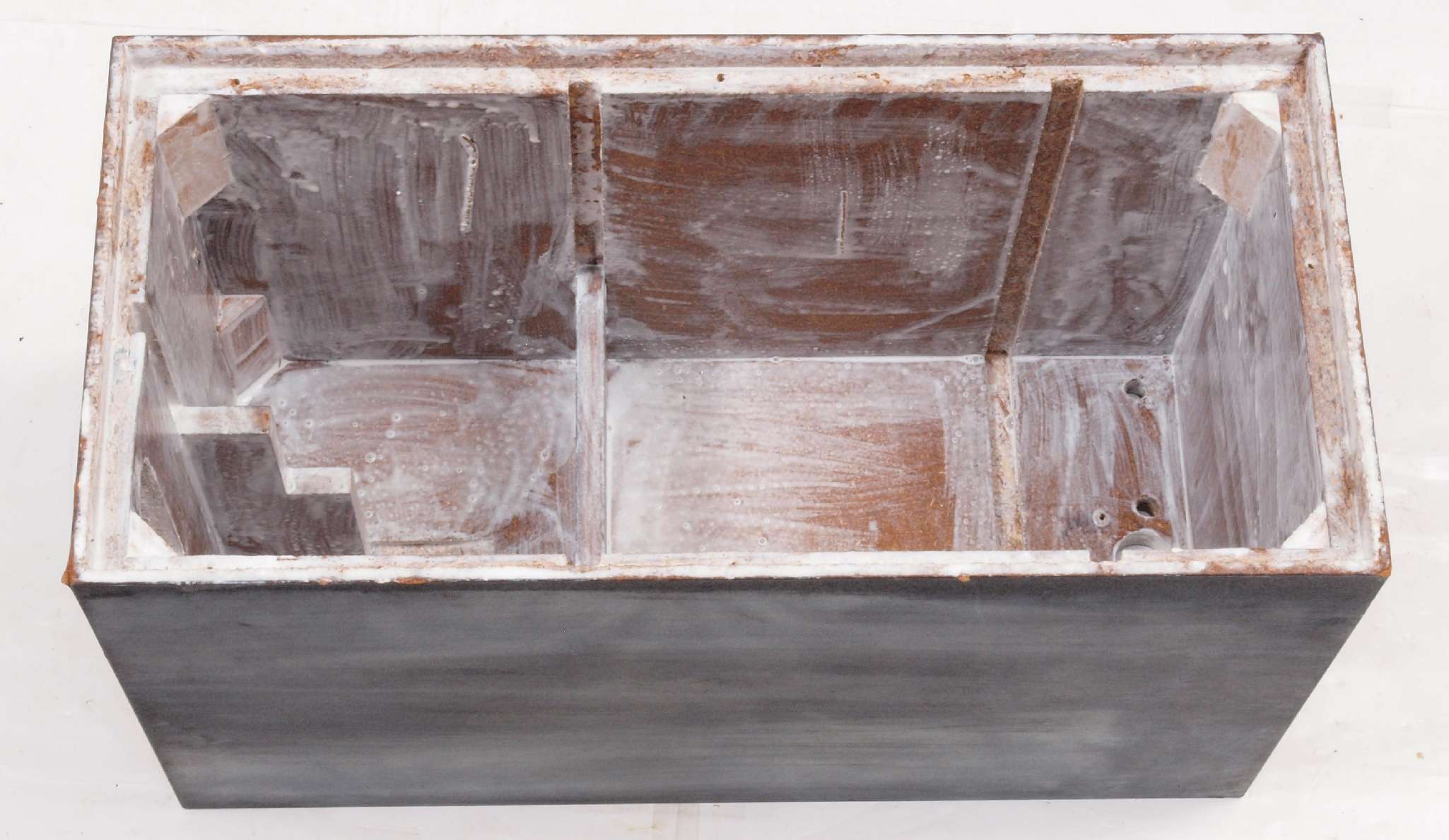

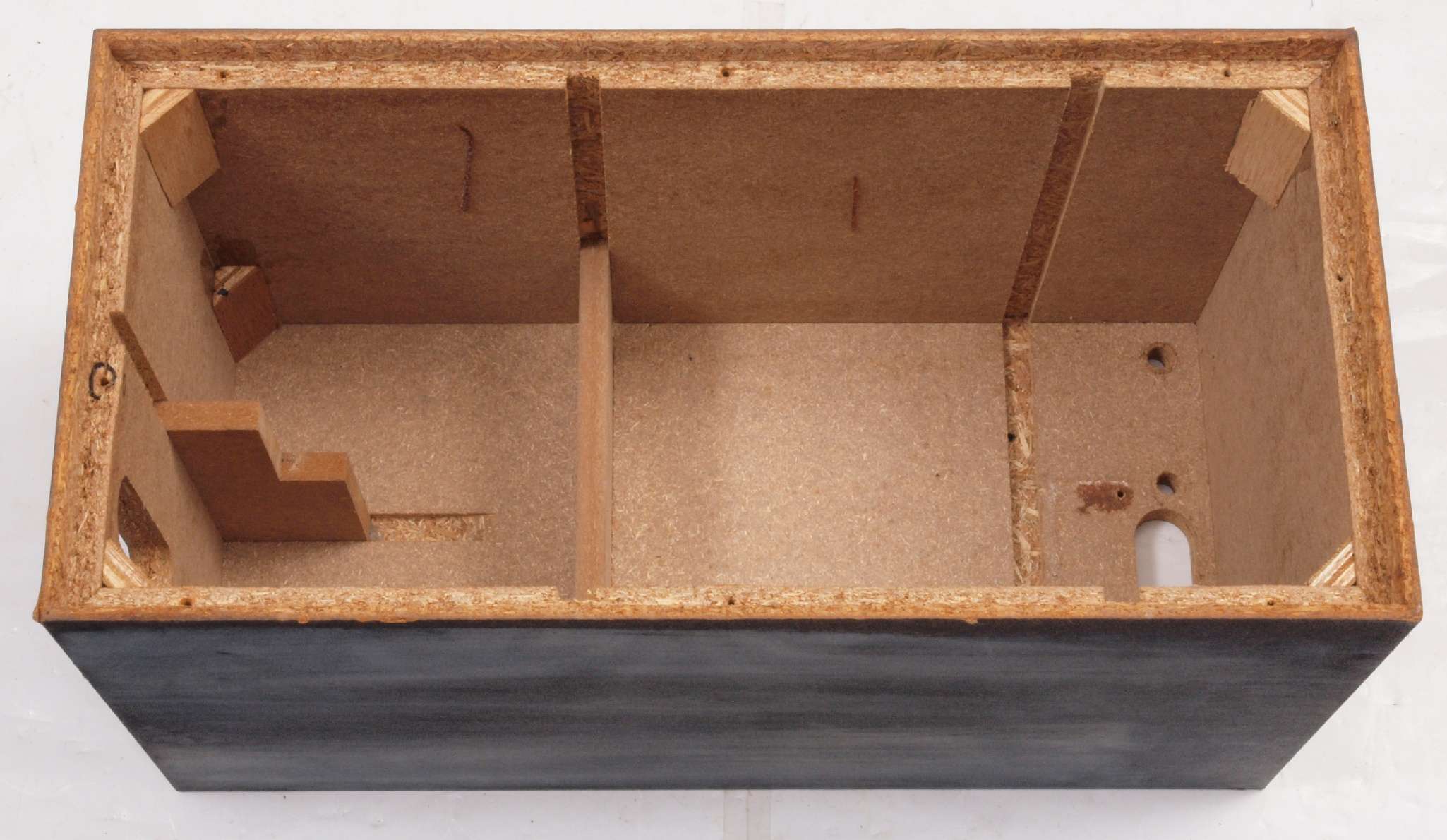

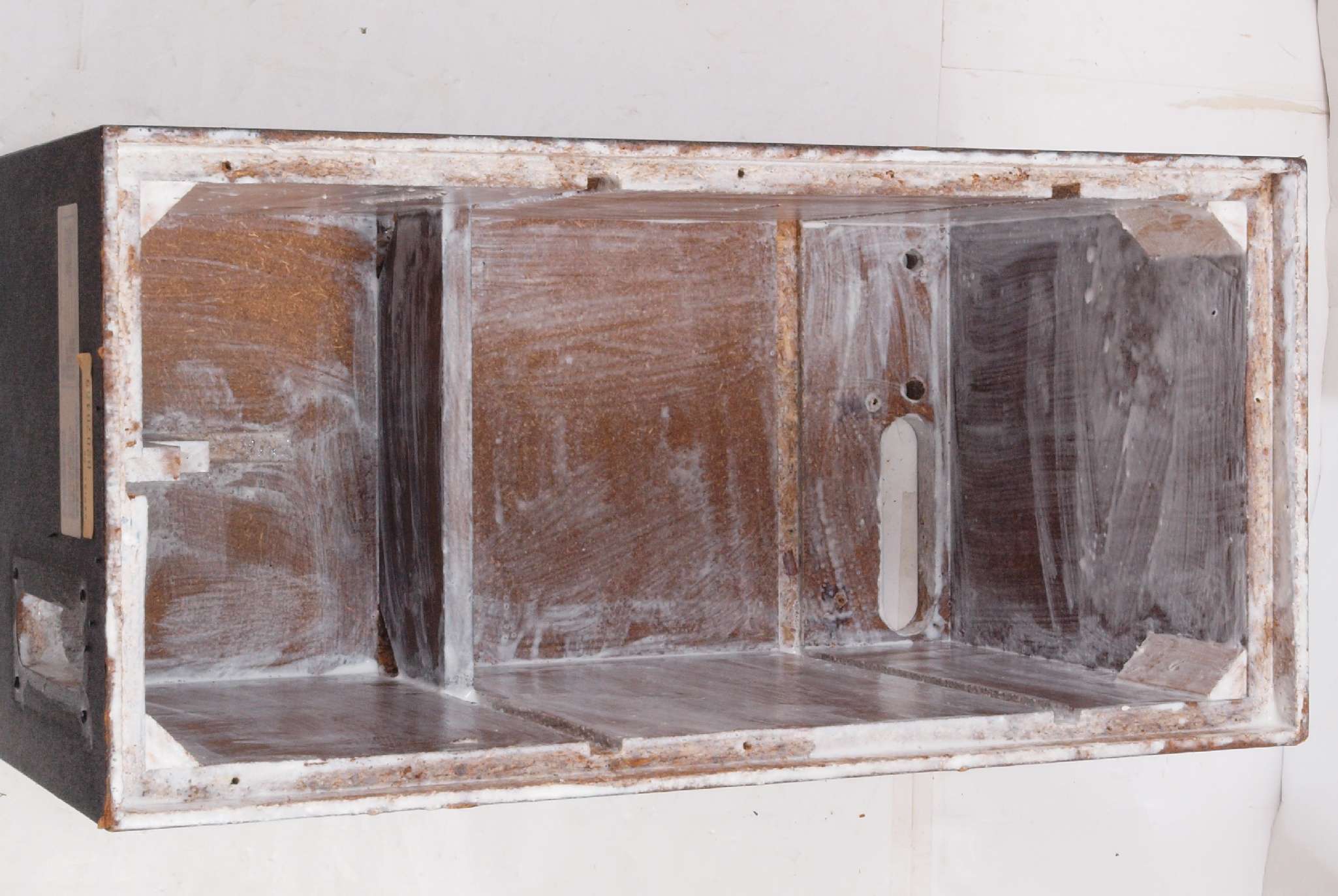

| C31. 修理前 接着材が劣化した木箱。 |
![]()  |

| C32. 修理中 圧縮板にボンドを塗って固める。 |
![]()  |

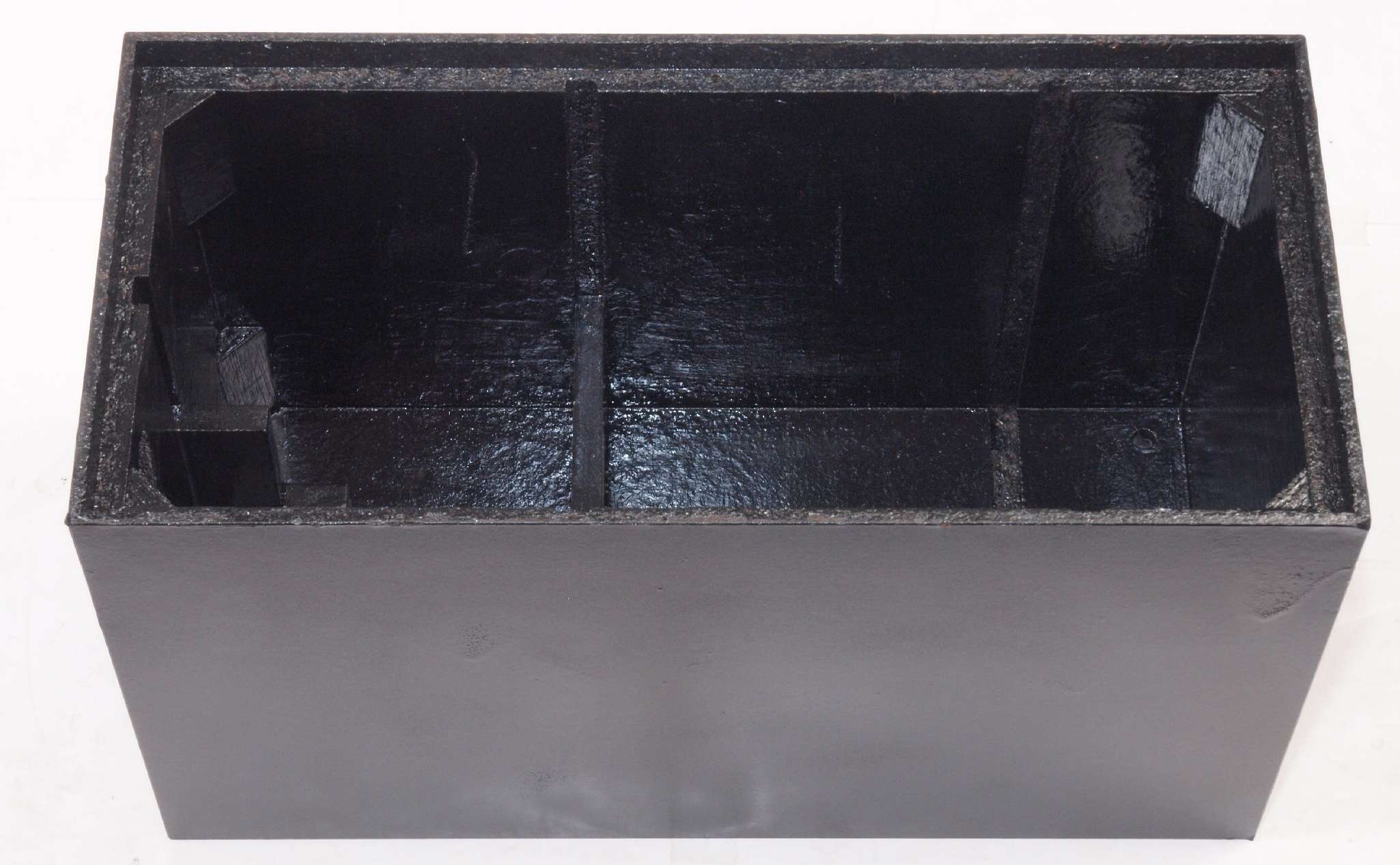

| C33. 修理後 さらに、塗装する。 |
![]()  |

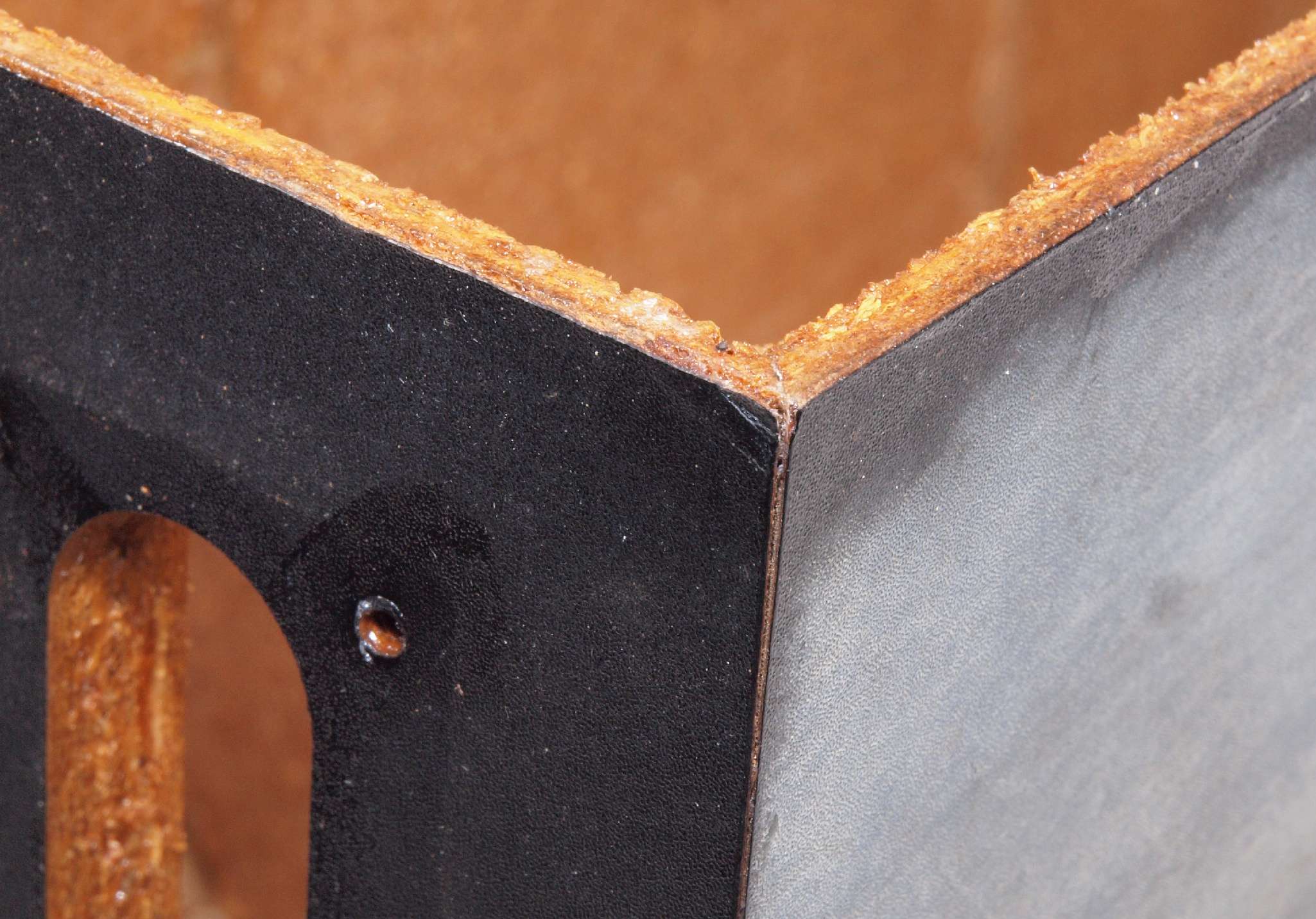

| C34. 修理前 接着材が劣化した木箱。右側。 |
![]()  |

| C35. 修理中 圧縮板にボンドを塗って固める。右側。 |
![]()  |

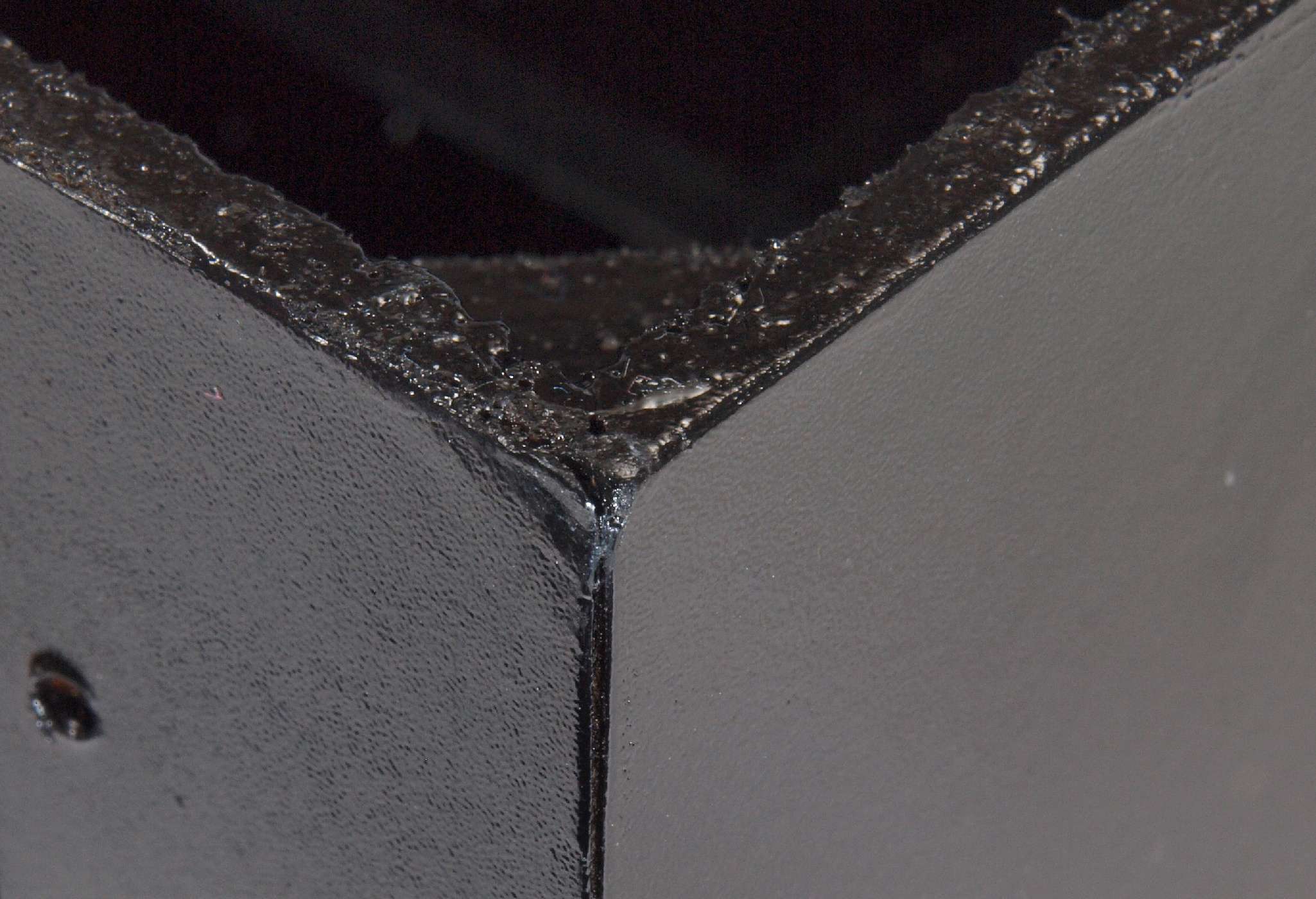

| C36. 修理後 さらに、塗装する。 |
![]()  |

| C37. 修理前 接着材が劣化した木箱。左側。 |
![]()  |

| C38. 修理中 圧縮板にボンドを塗って固める。左側。 |
![]()  |

| C39. 修理後 さらに、塗装する。 |
![]()  |

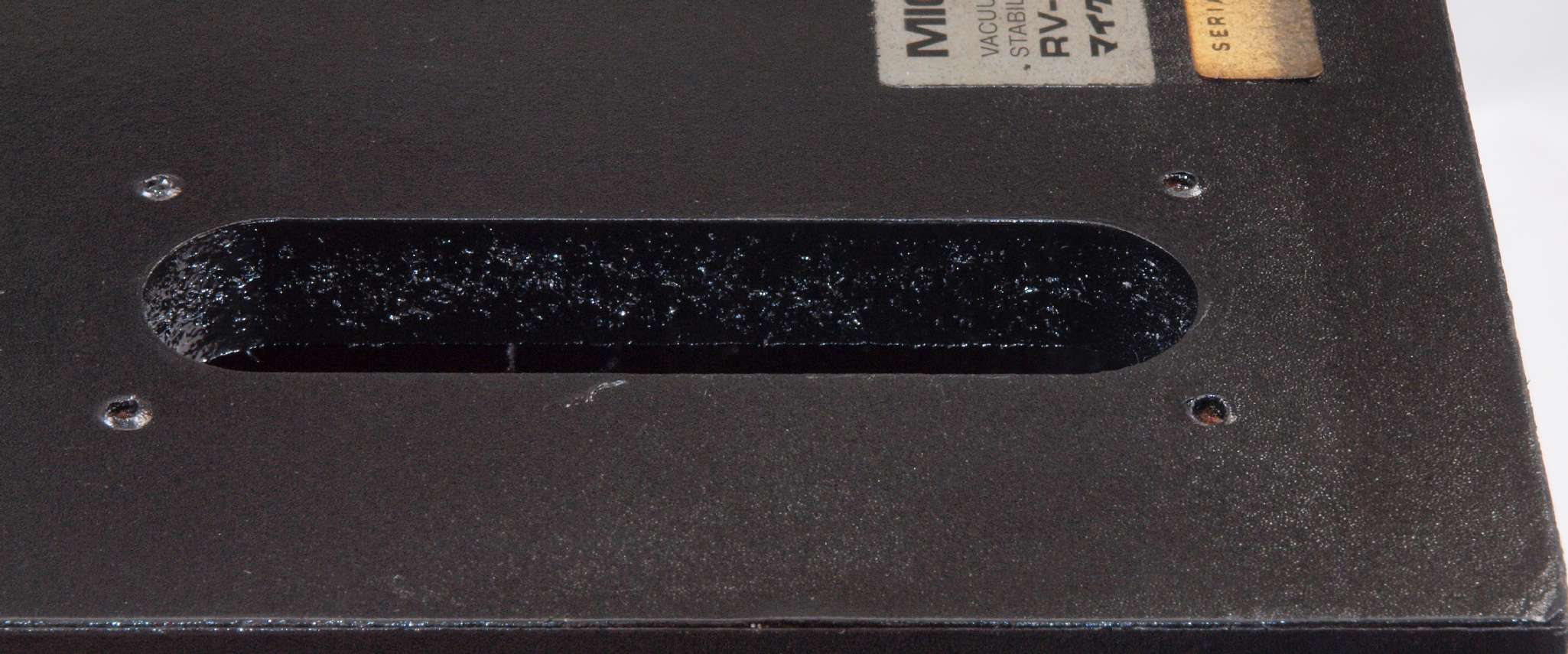

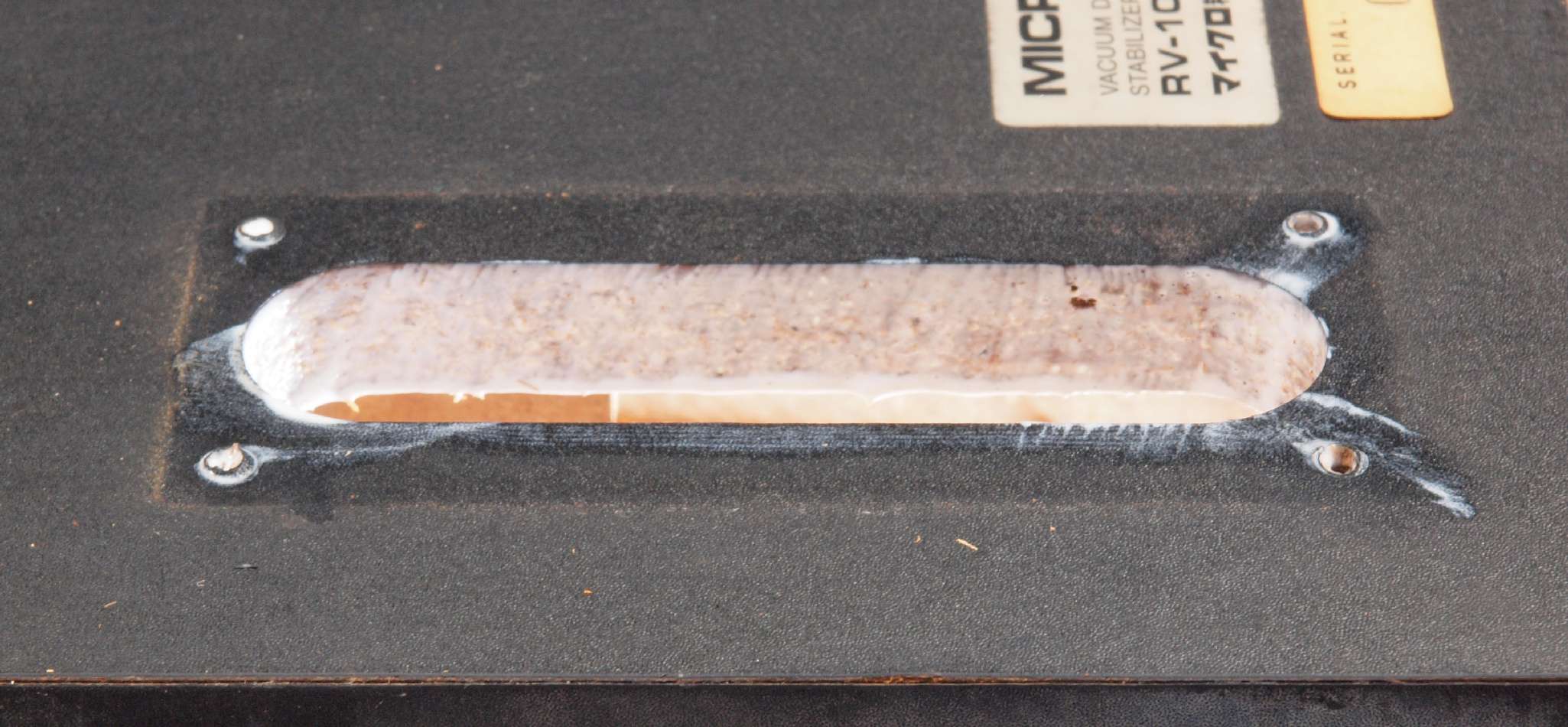

| C41. 修理前 電源入り口、吐出口端子取り付け穴。 |
![]()  |

| C42. 修理前 電源入り口・吐出口端子取り付け穴。 ボンドを染みこませる。 |
![]()  |

| C43. 修理後 電源入り口・吐出口端子取り付け穴。 さらに、塗装する。 |
![]()  |

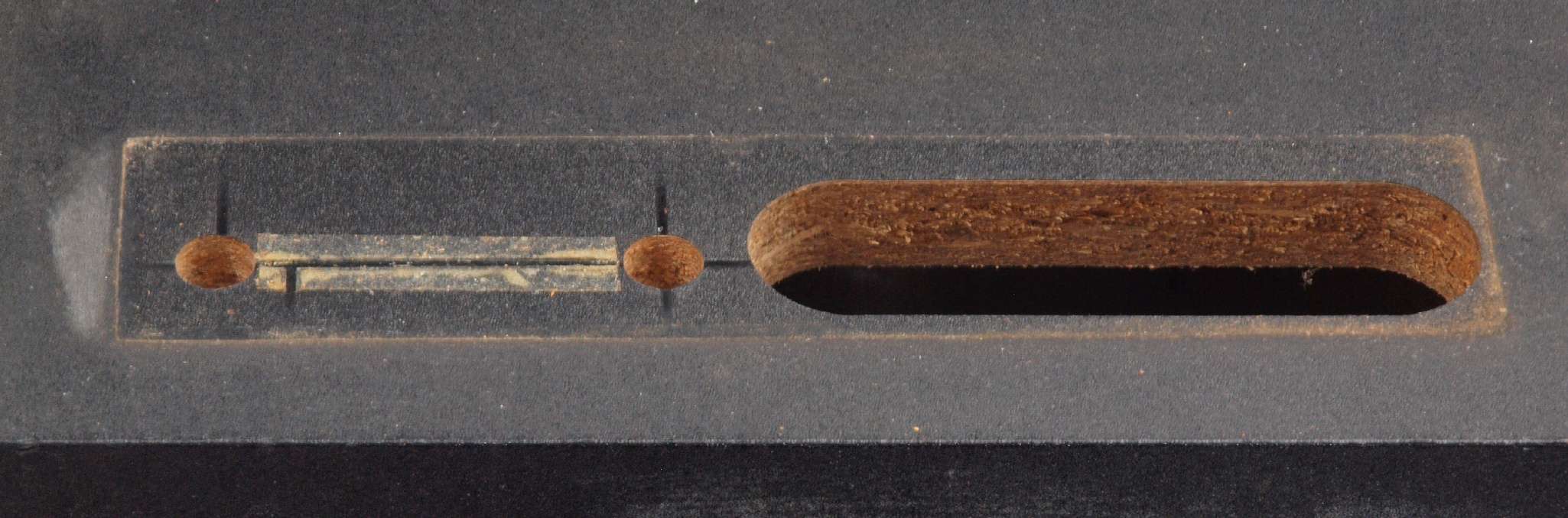

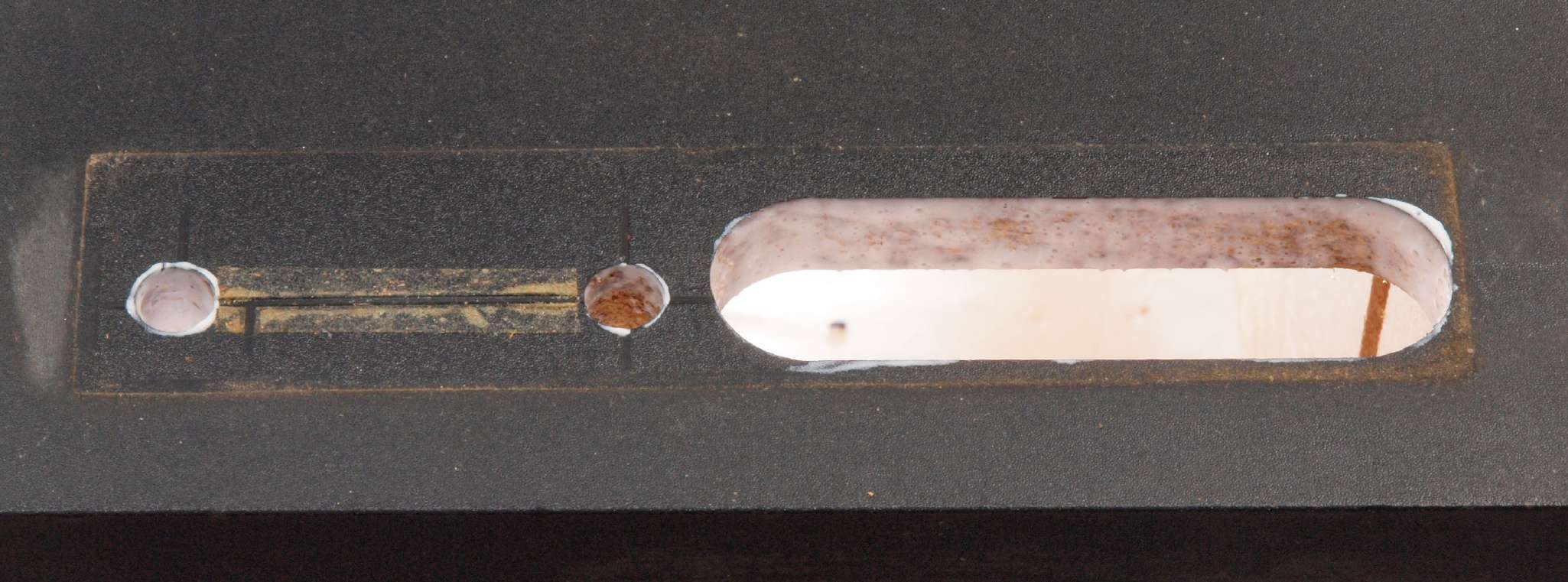

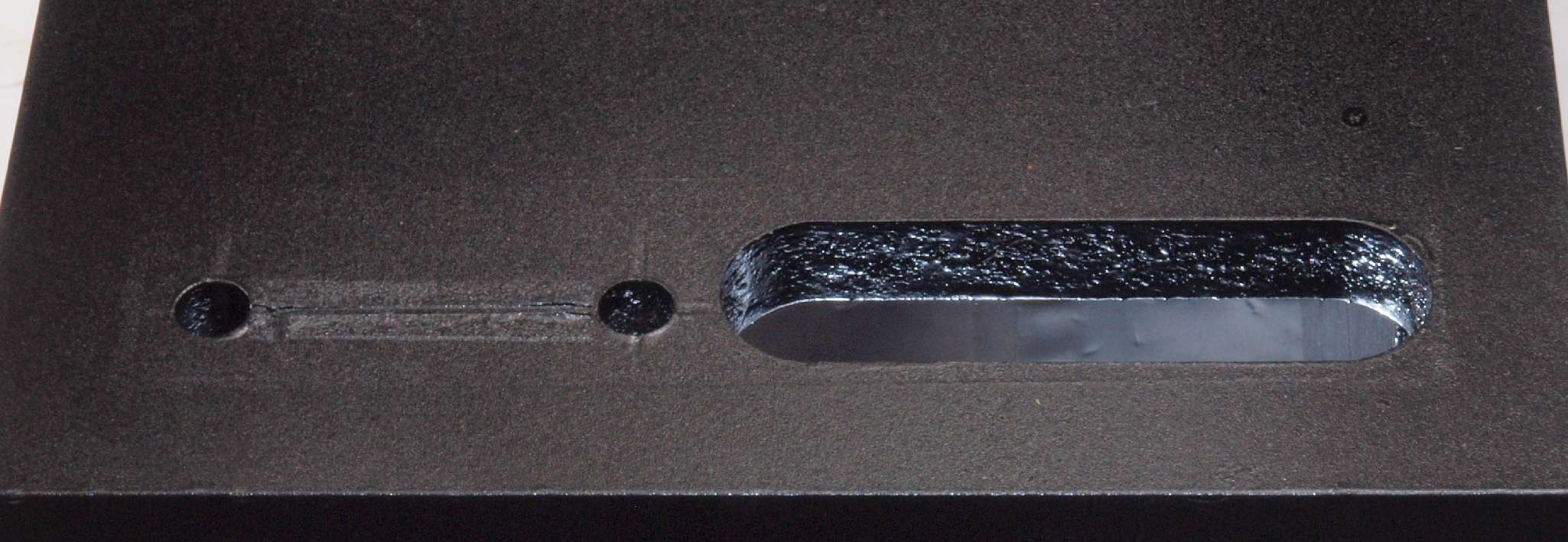

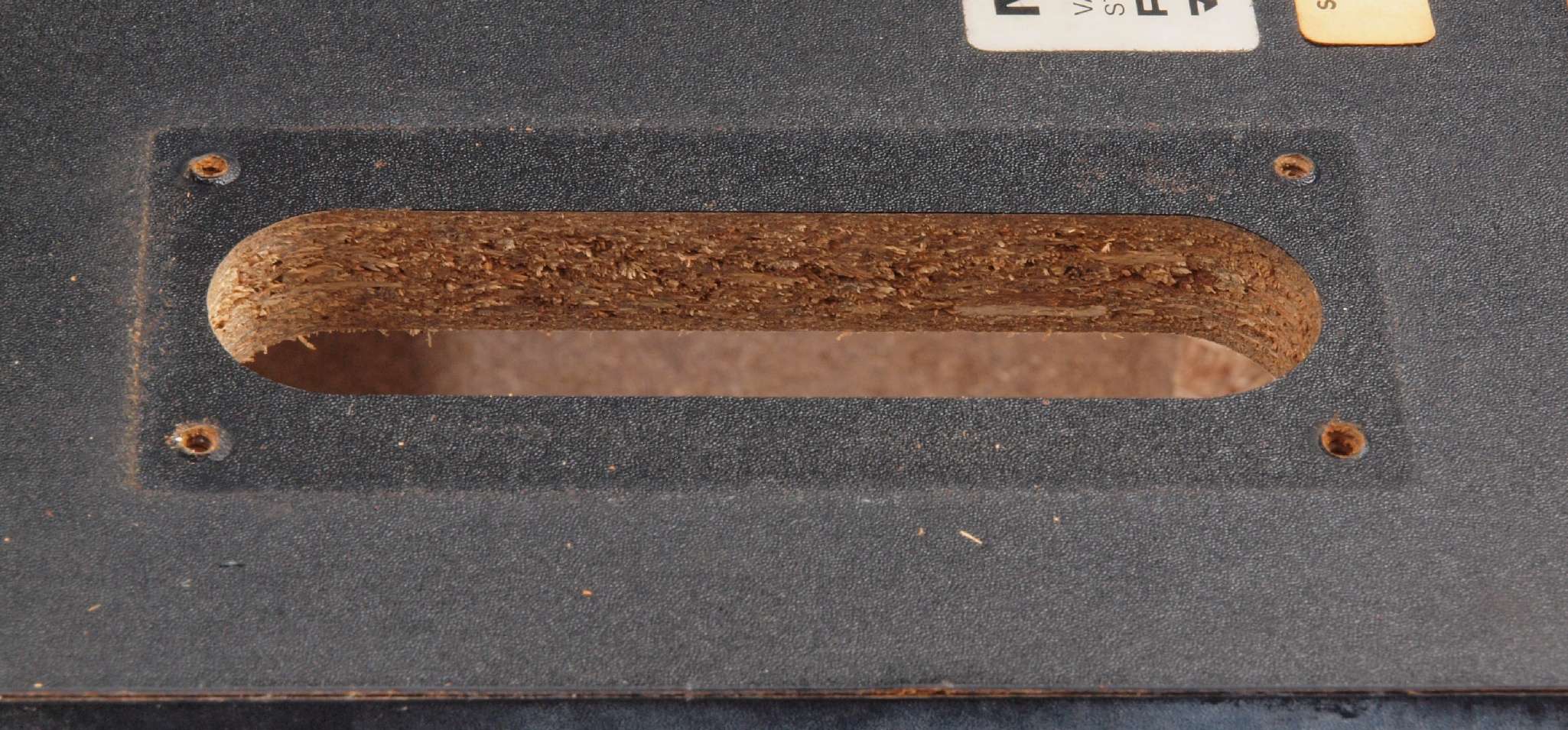

| C44. 修理前 電源SW、LED表示板取り付け穴。 |
![]()  |

| C45. 修理前 電源SW、LED表示板取り付け穴。 ボンドを染みこませる。 |
![]()  |

| C46. 修理後 SW、LED表示板取り付け穴。 さらに、塗装する。 |
![]()  |

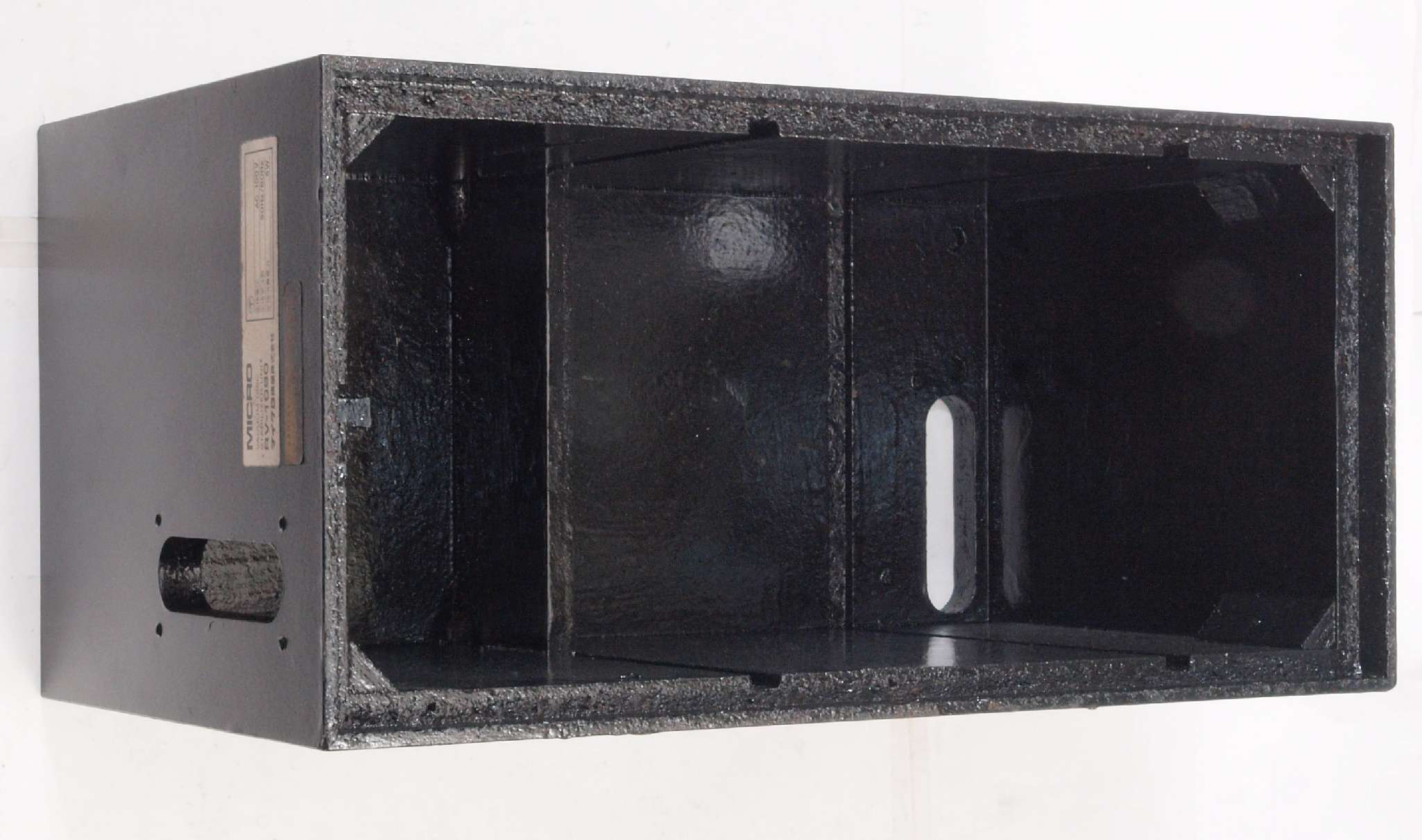

| C47. 修理後 前右から見る。 黴が発生していたので外観(外側)も塗装する。 |
![]()  |

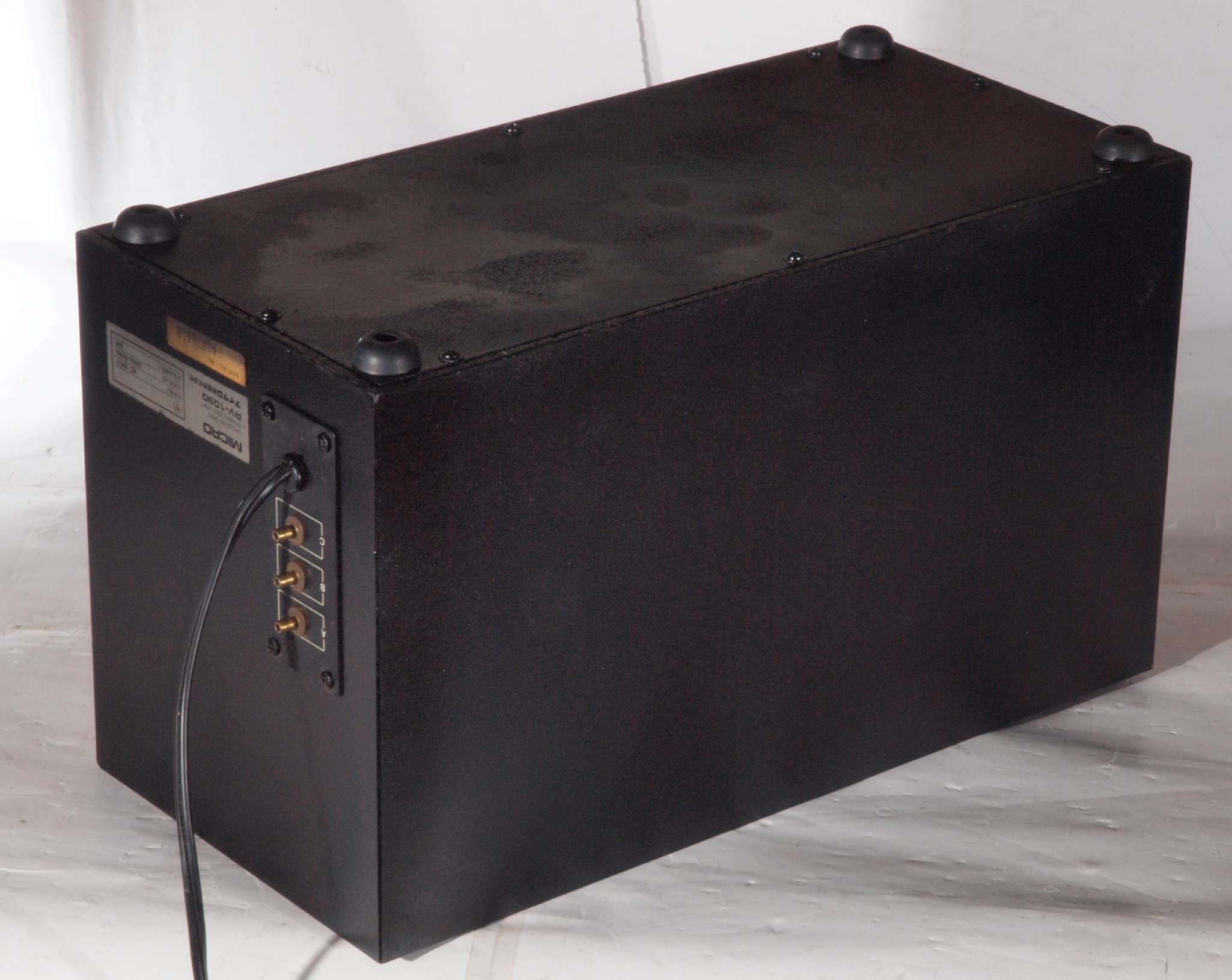

| C48. 修理後 後左から見る。 黴が発生していたので外観(外側)も塗装する。 |
![]()  |

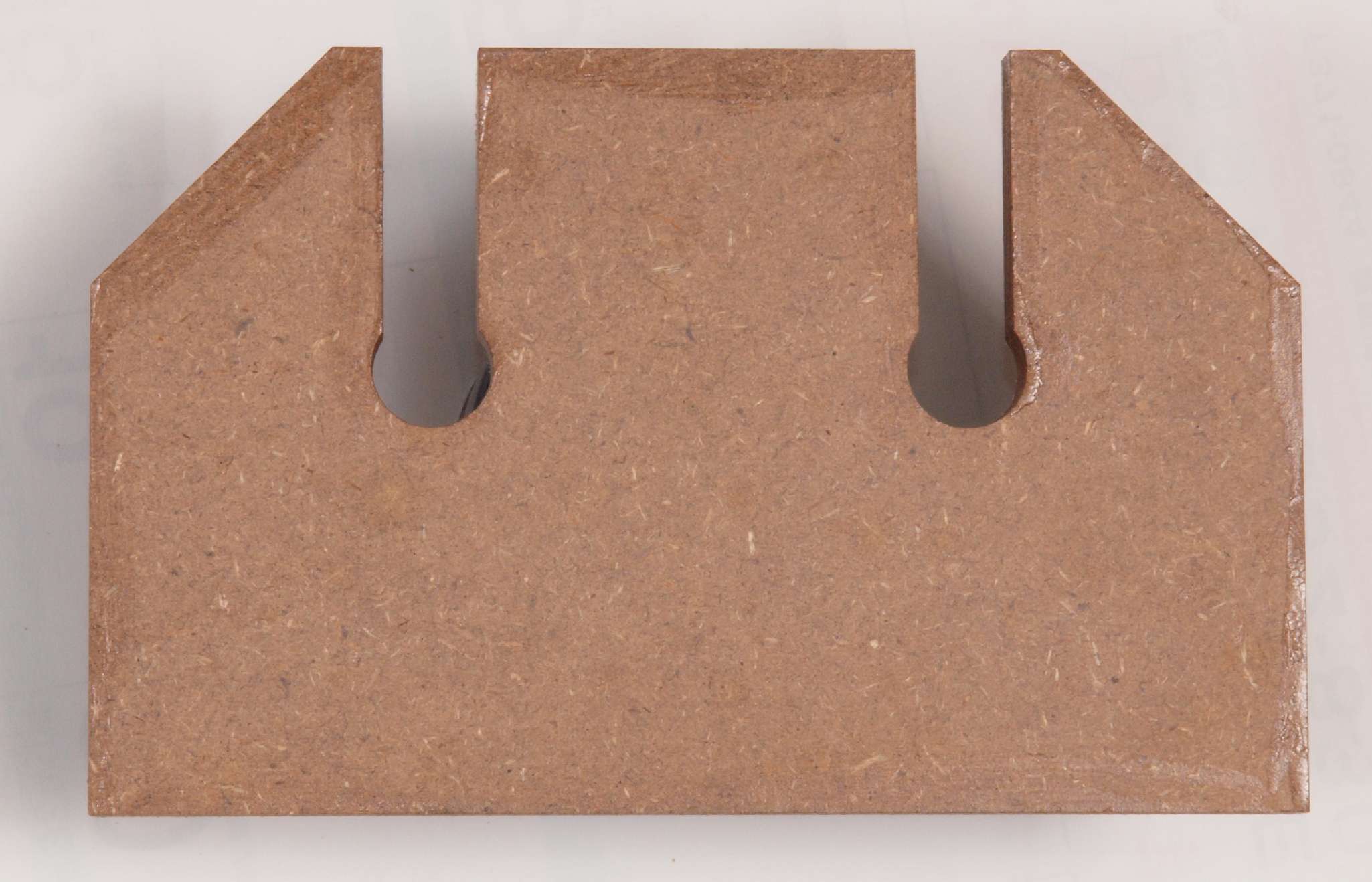

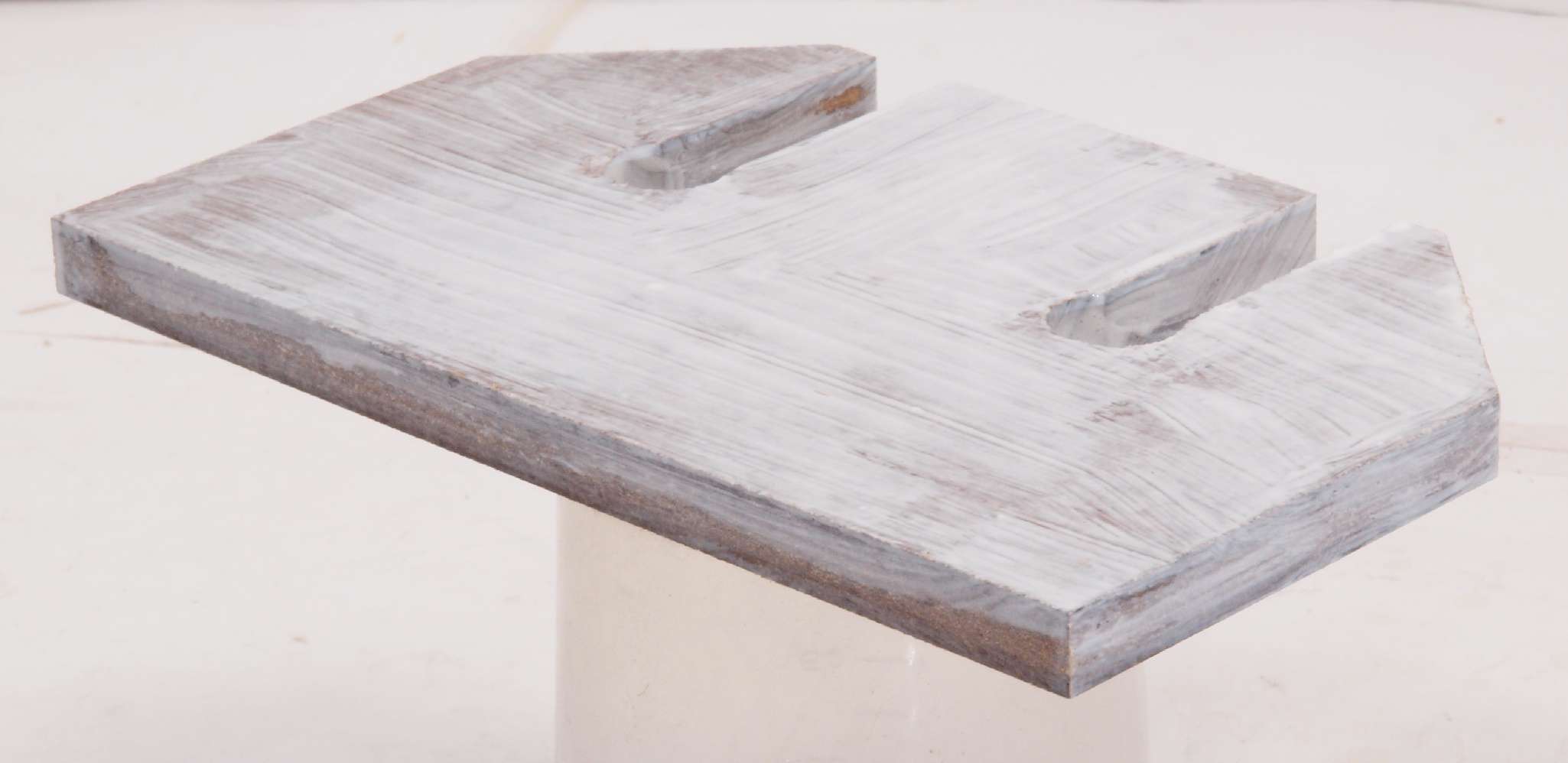

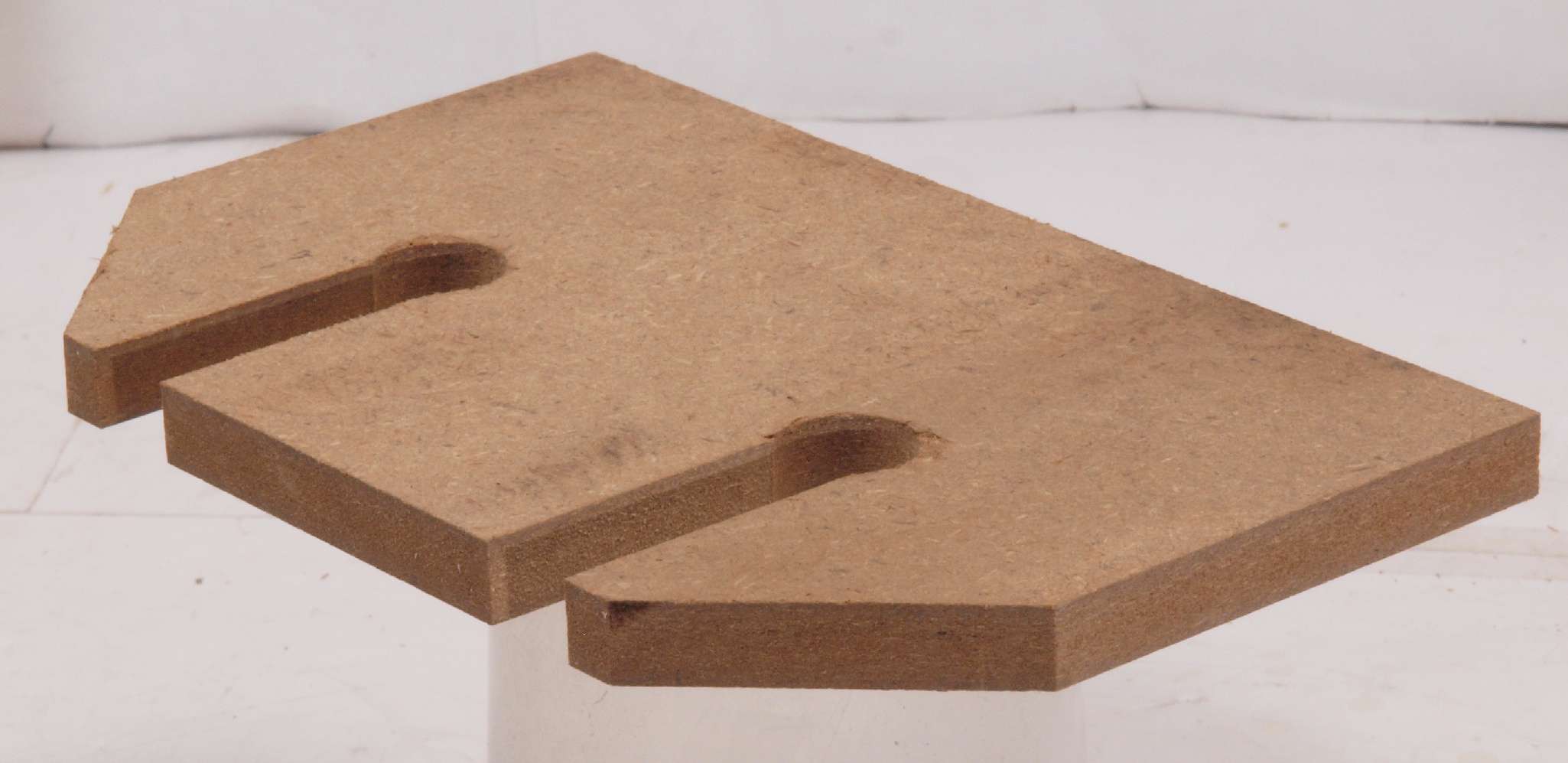

| C51. 修理前 チャンバー仕切り板表。 |
![]()  |

| C52. 修理中 チャンバー仕切り板表。 ボンドを染みこませる。 |
![]()  |

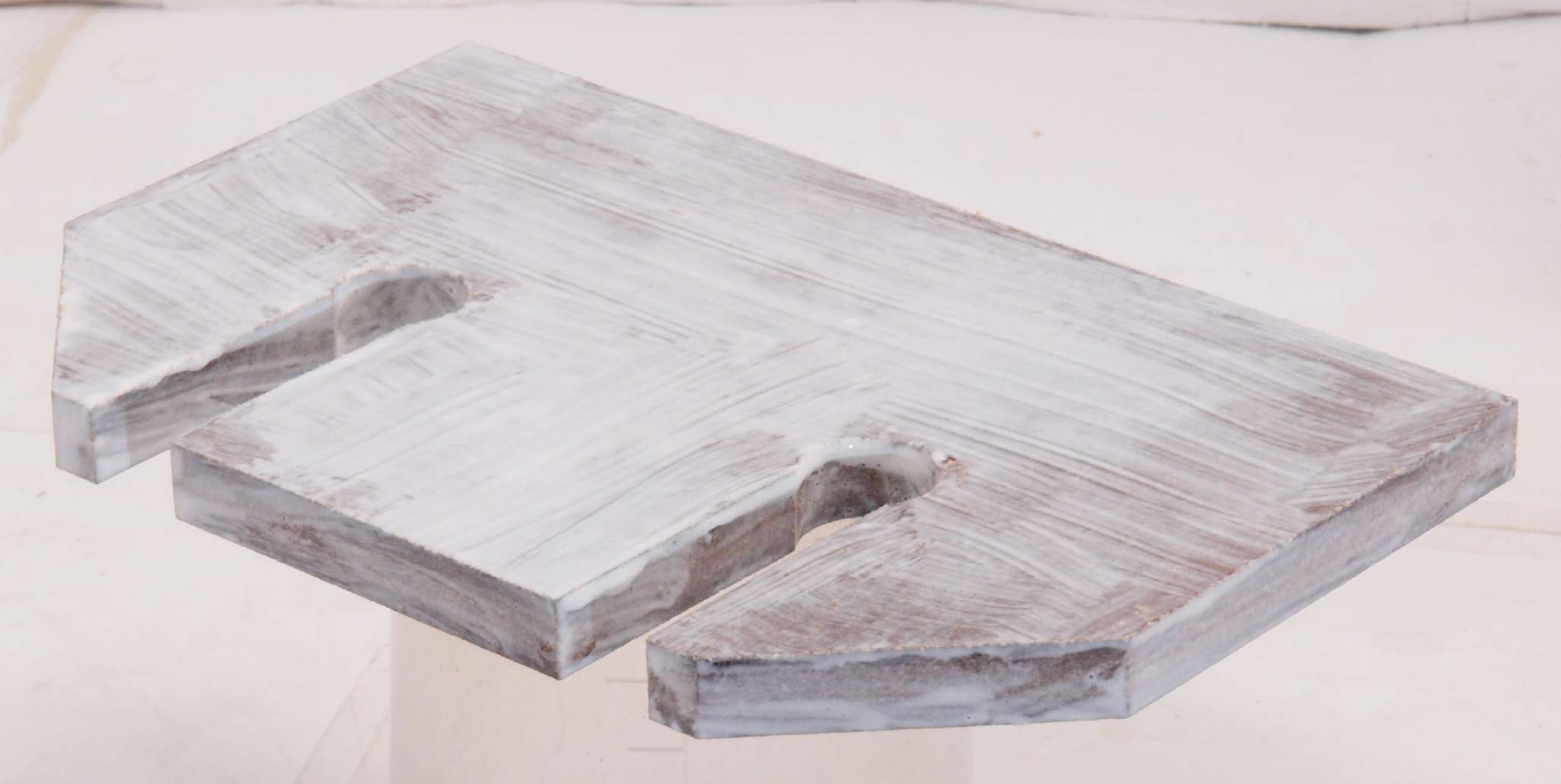

| C53. 修理(塗装)後 チャンバー仕切り板表。 さらに、塗装する。 |
![]()  |

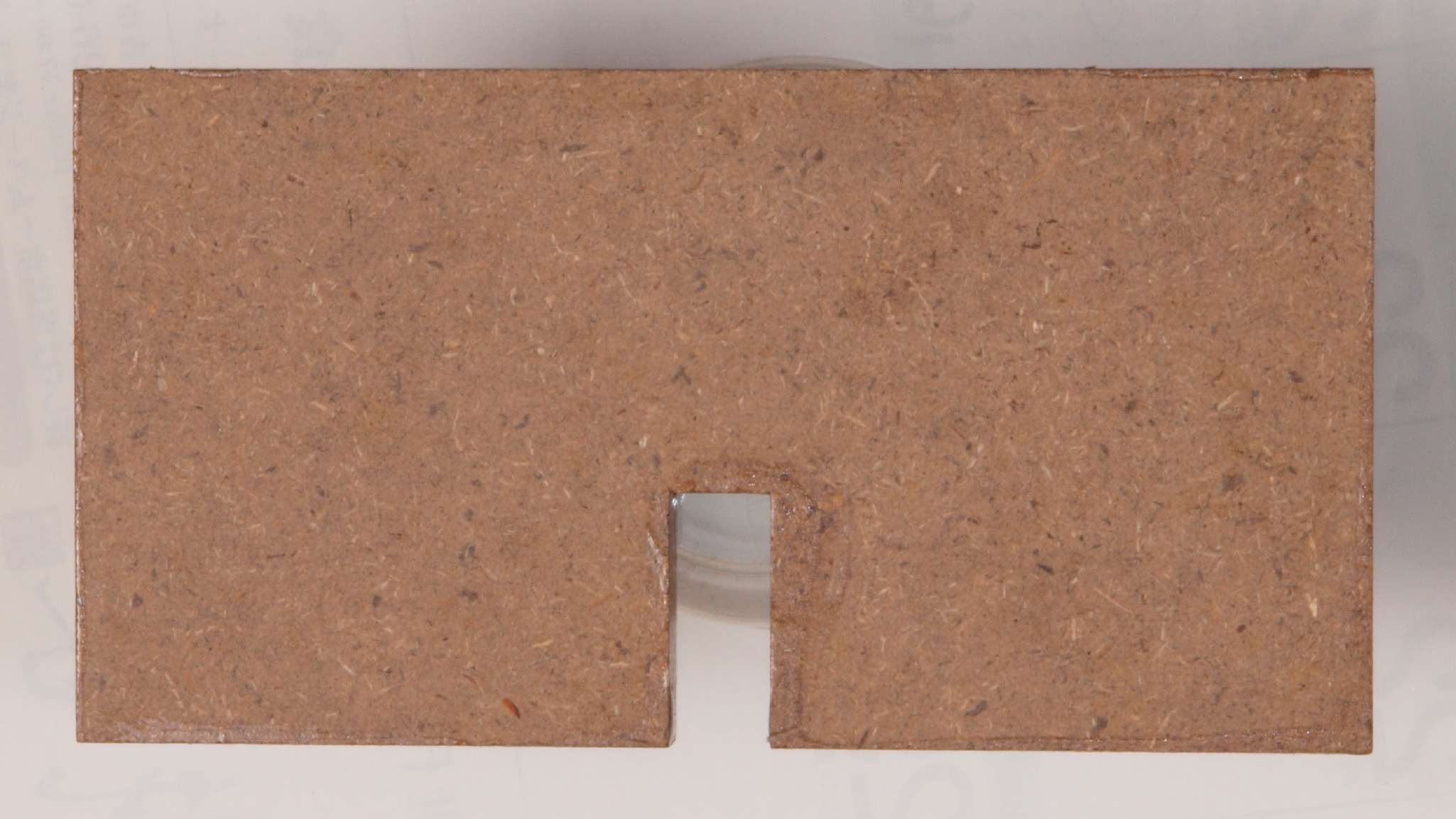

| C54. 修理前 チャンバー仕切り板裏。 |
![]()  |

| C55. 修理中 チャンバー仕切り板裏。 ボンドを染みこませる。 |
![]()  |

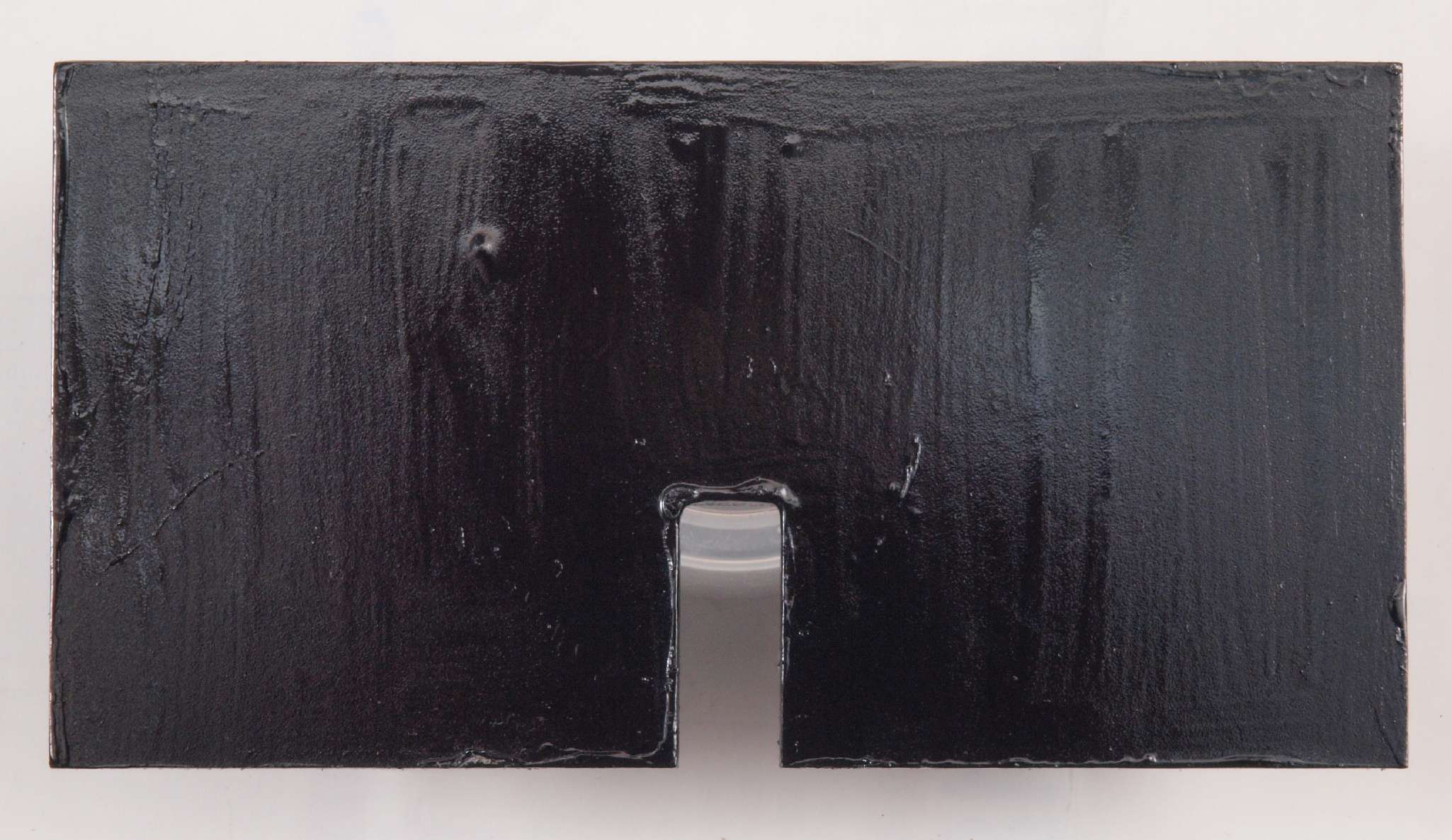

| C56. 修理(塗装)後 チャンバー仕切り板裏。 さらに、塗装する。 |
![]()  |

| C57. 修理前 チャンバー仕切り板裏、反対側。 |
![]()  |

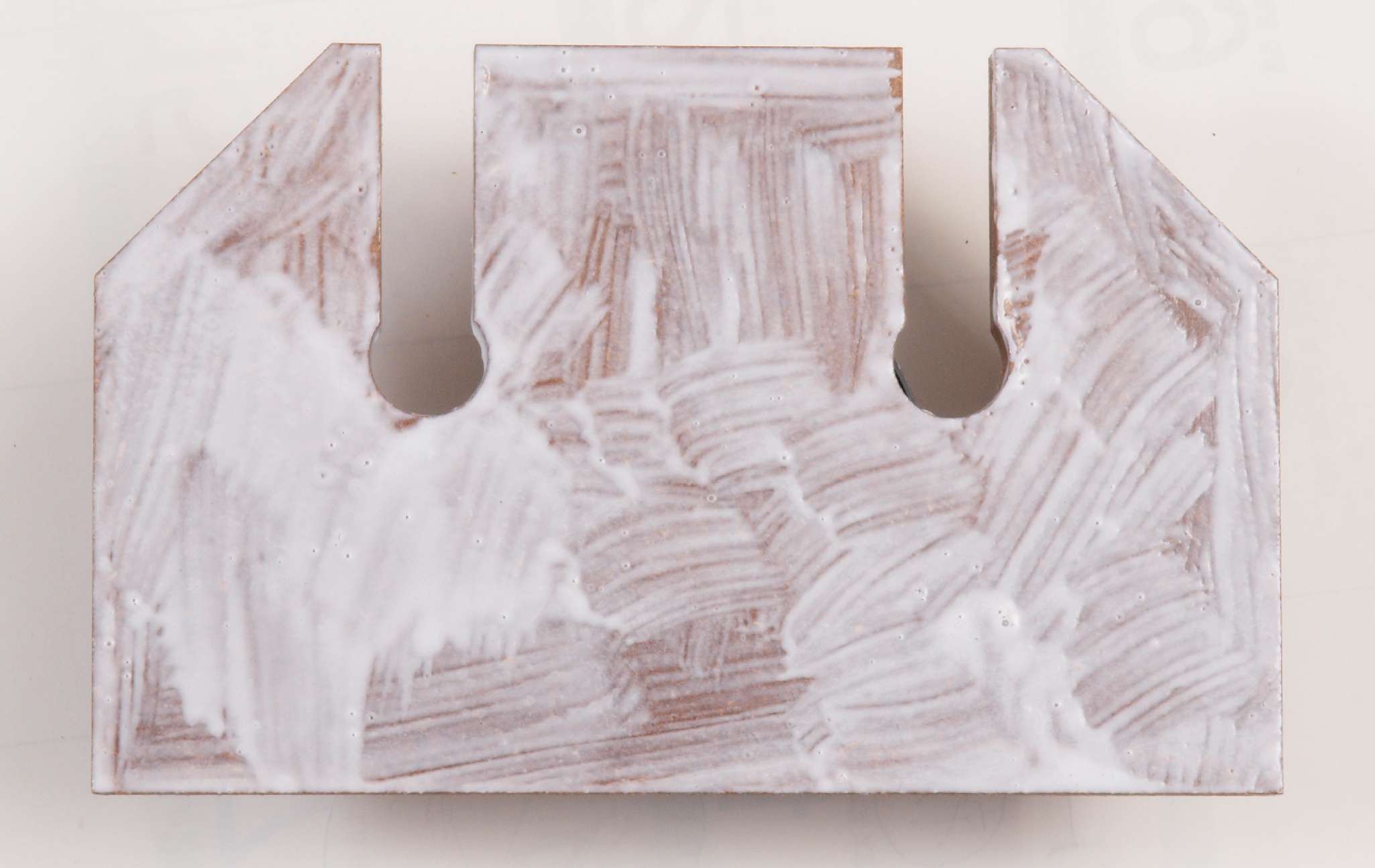

| C58. 修理中 チャンバー仕切り板裏、反対側。 ボンドを染みこませる。 |
![]()  |

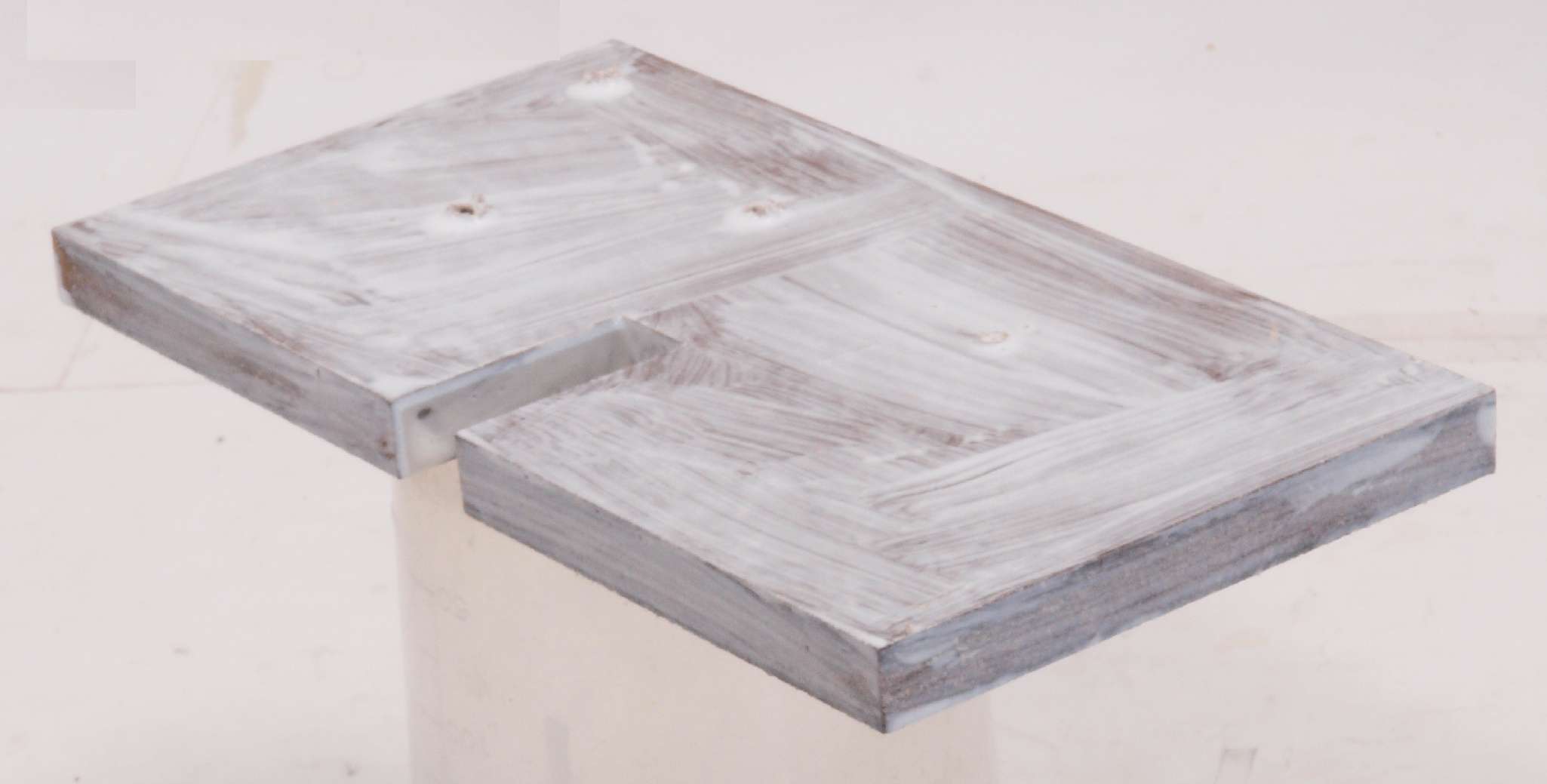

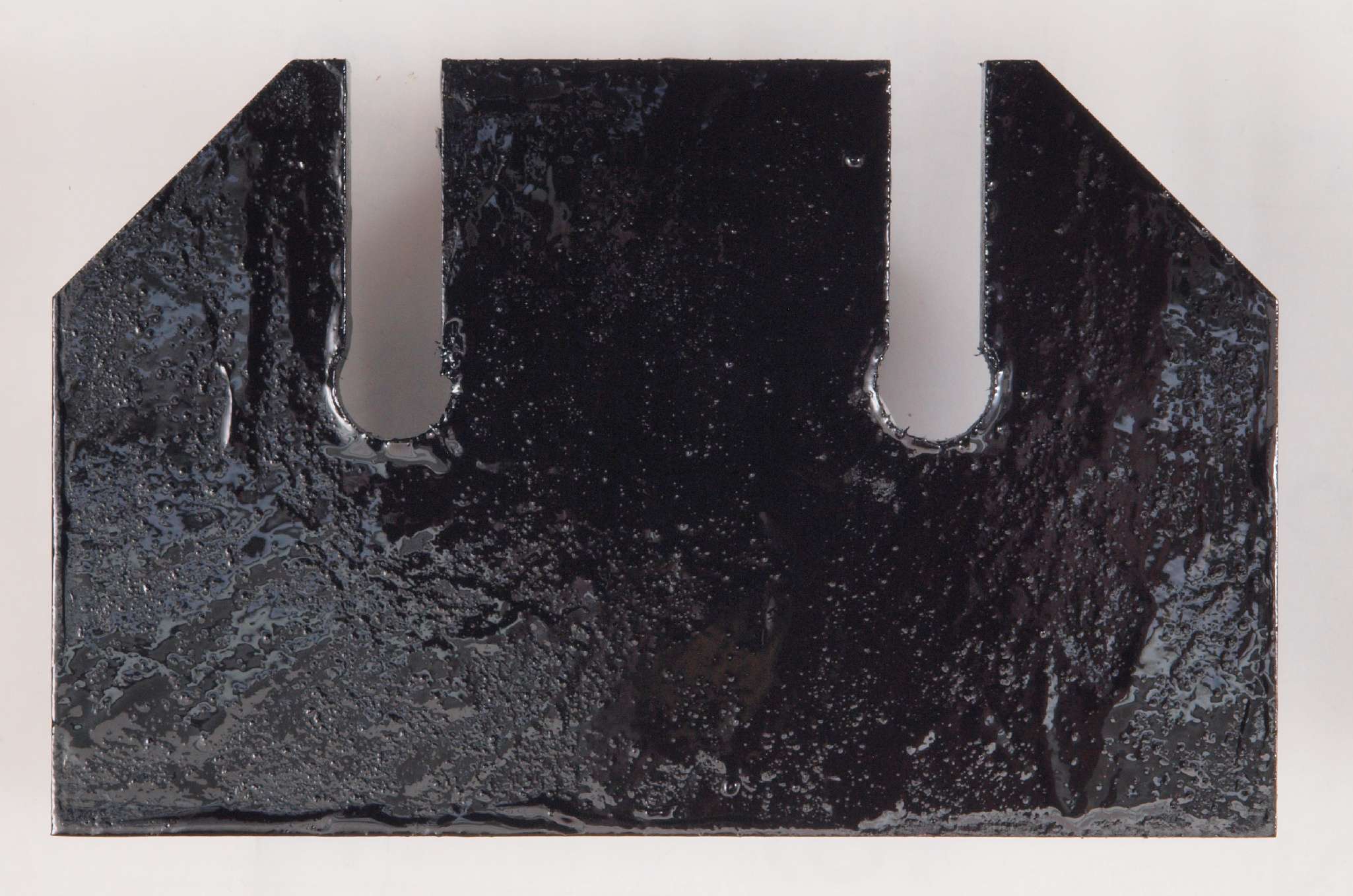

| C59. 修理(塗装)後 チャンバー仕切り板裏、反対側。 さらに、塗装する。 |
![]()  |

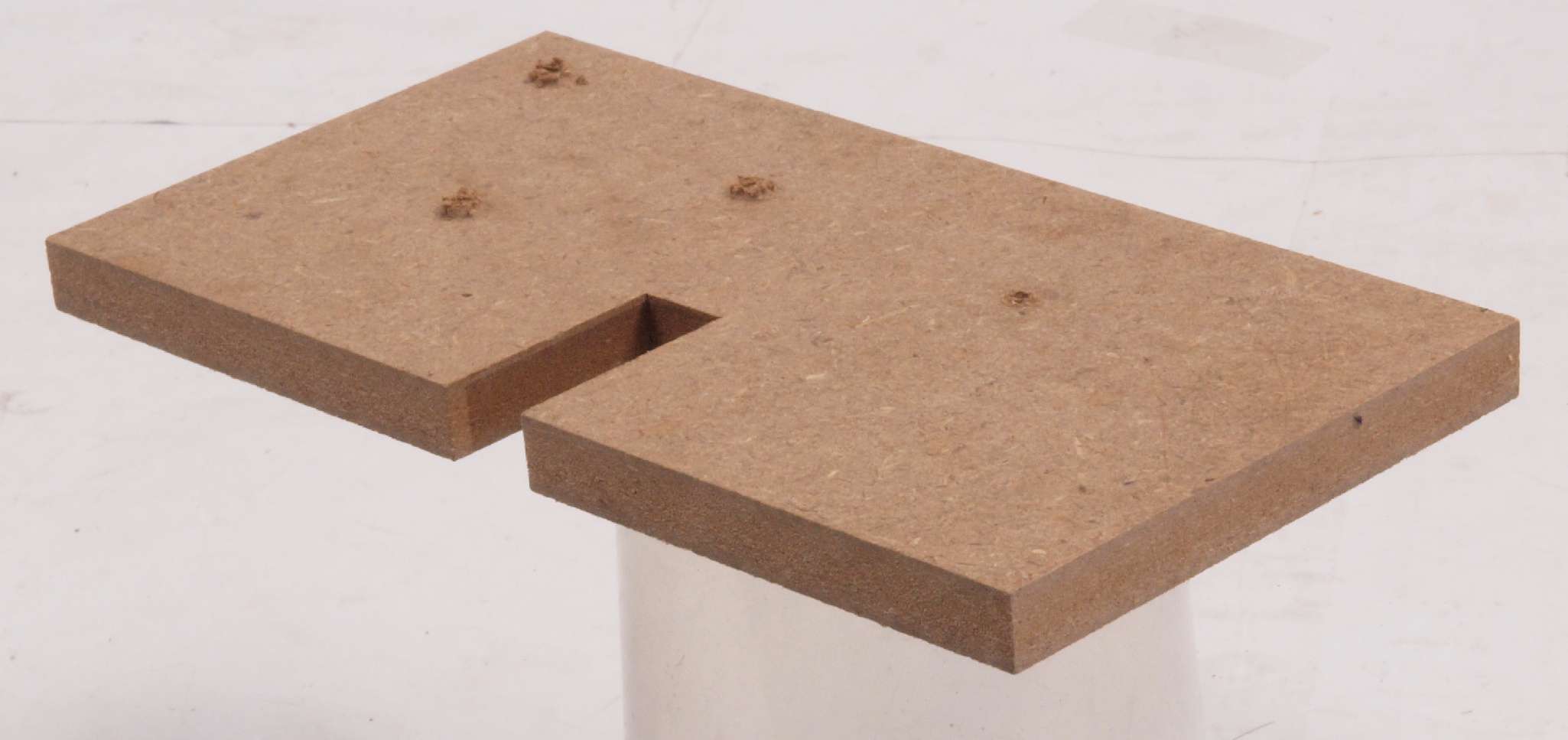

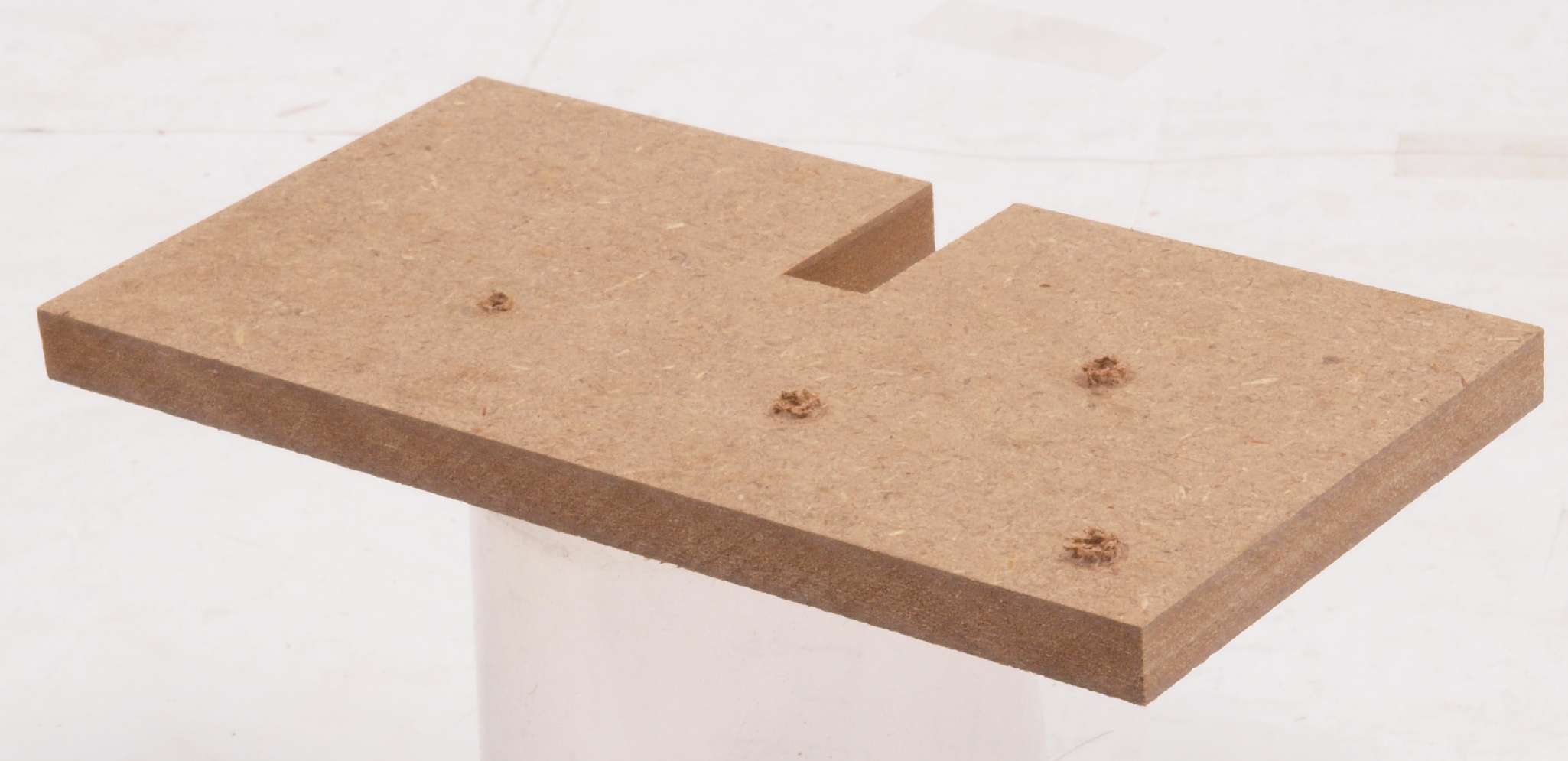

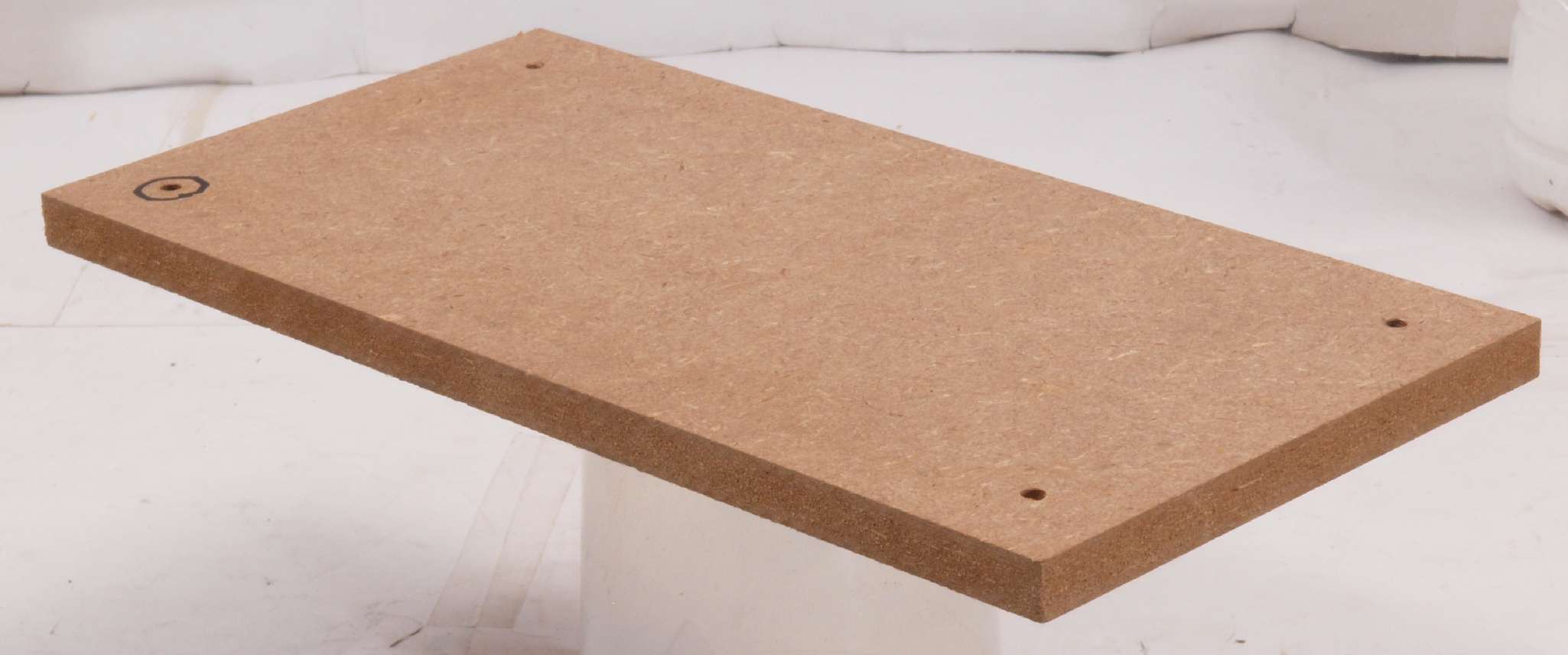

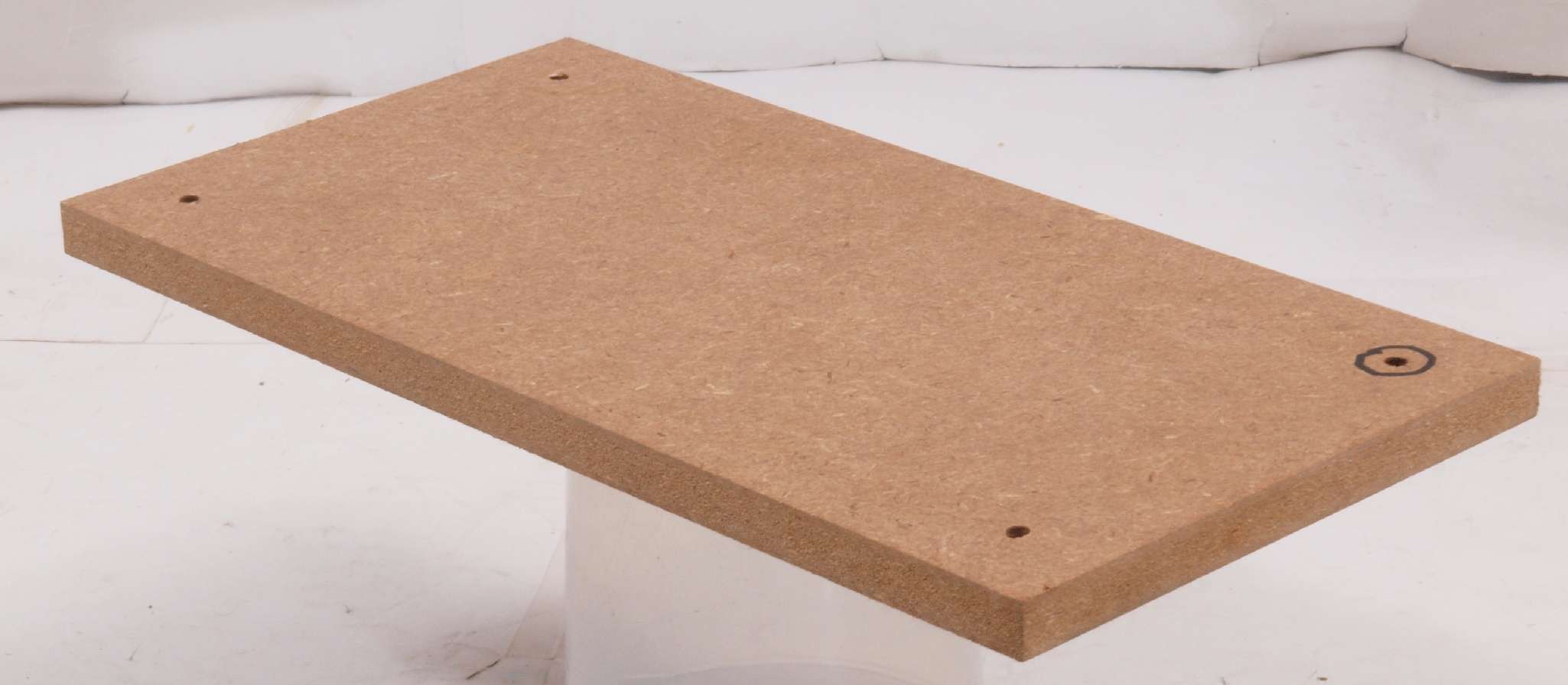

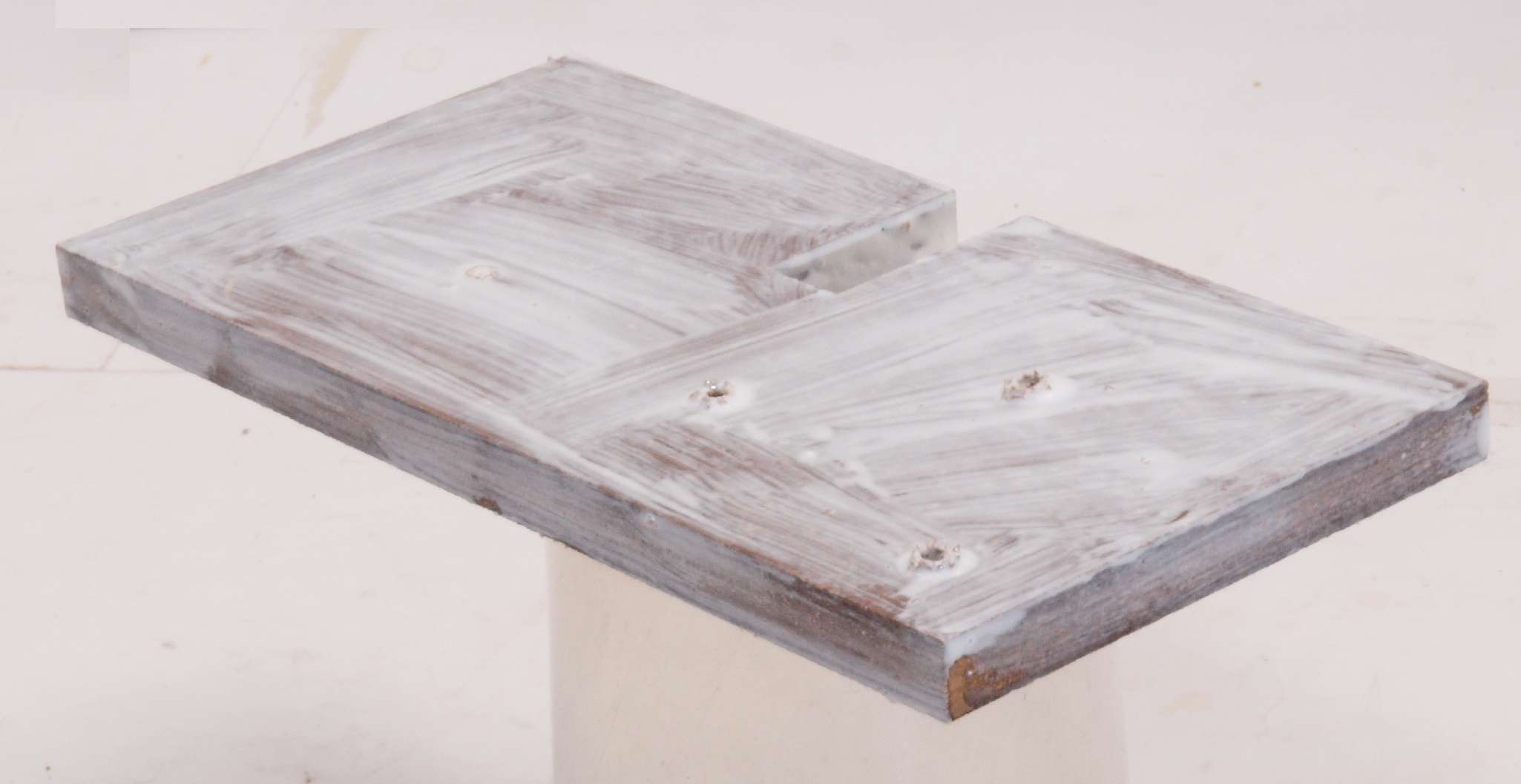

| C61. 修理前 基板取付板表。 |
![]()  |

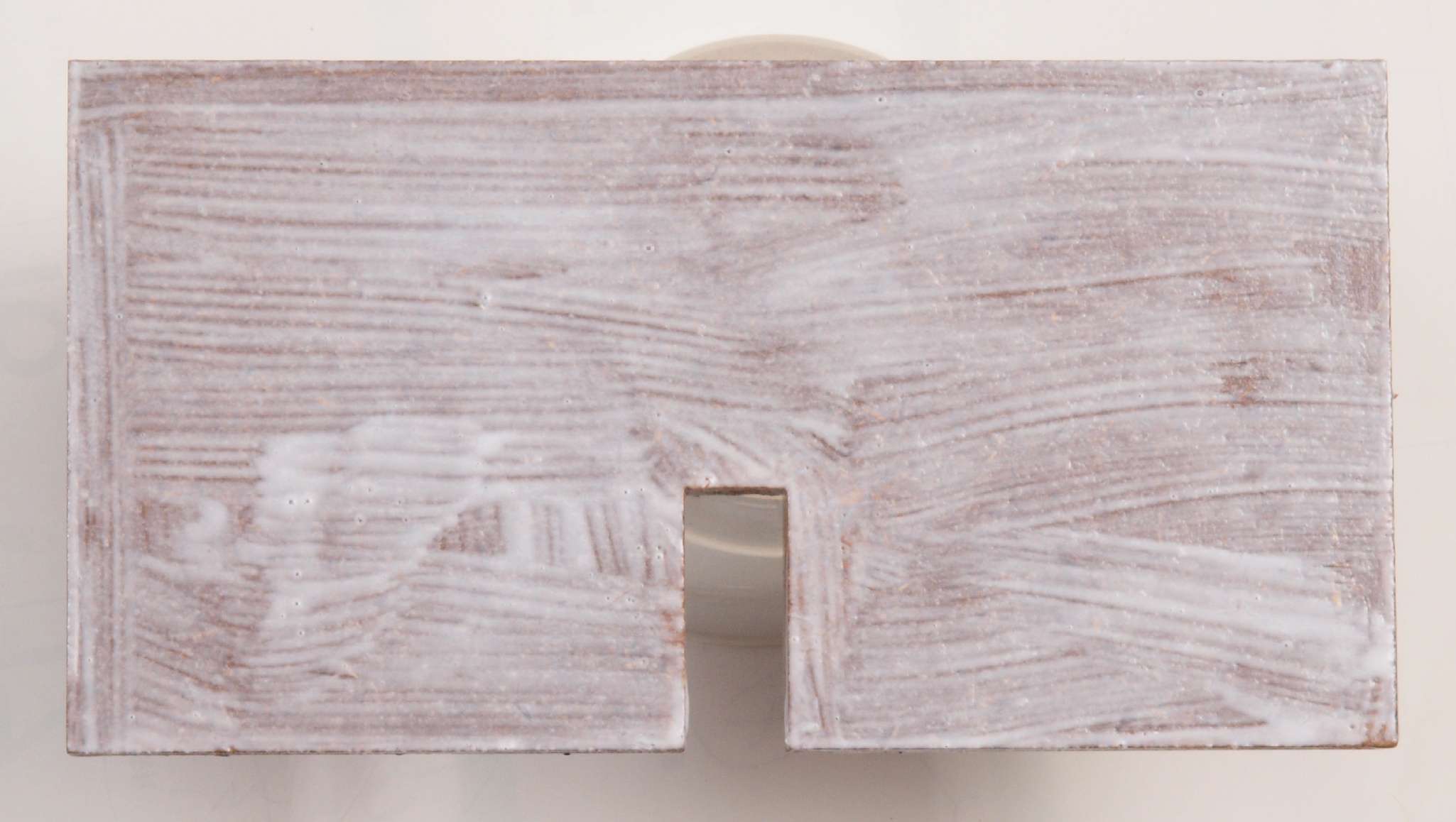

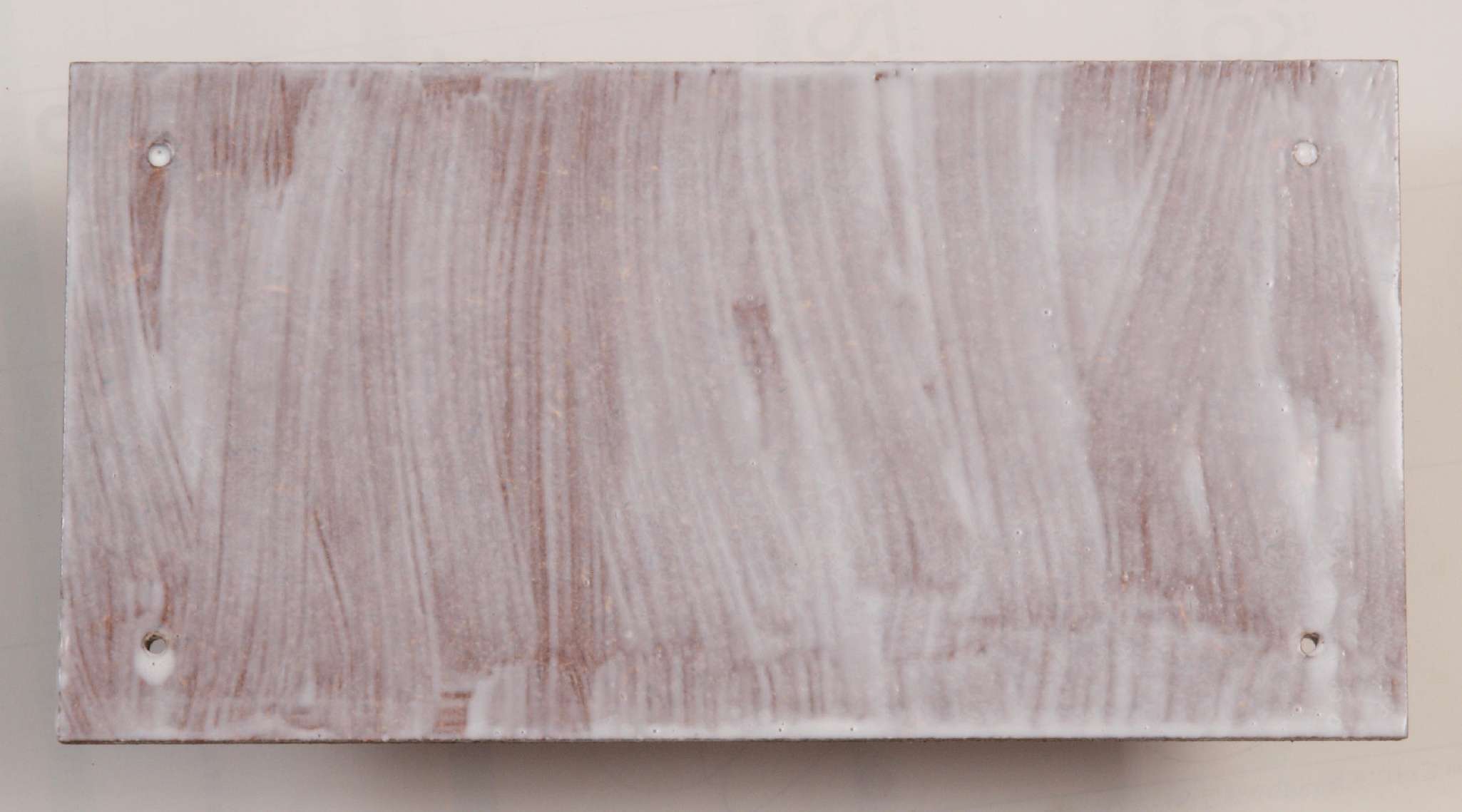

| C62. 修理中 基板取付板表。 ボンドを染みこませる。 |
![]()  |

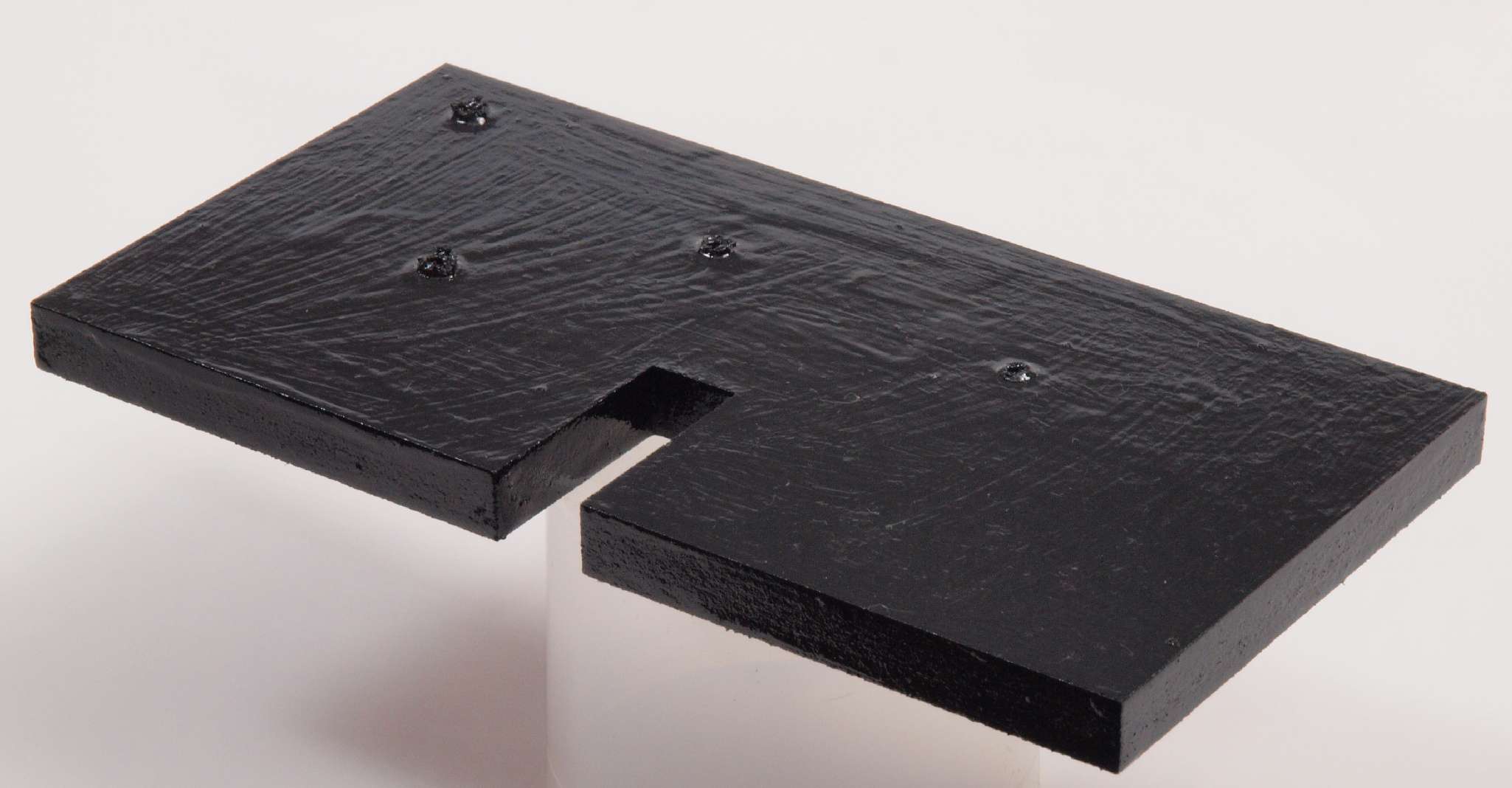

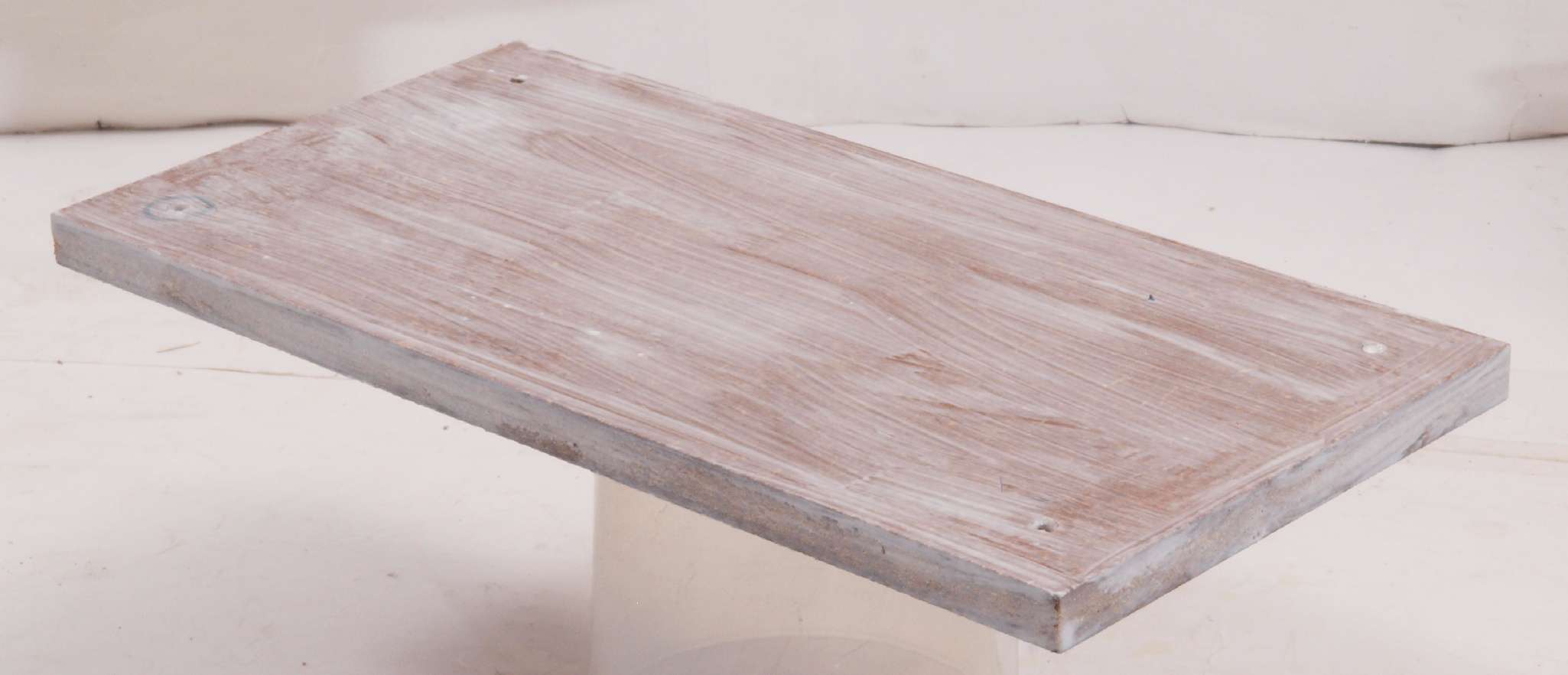

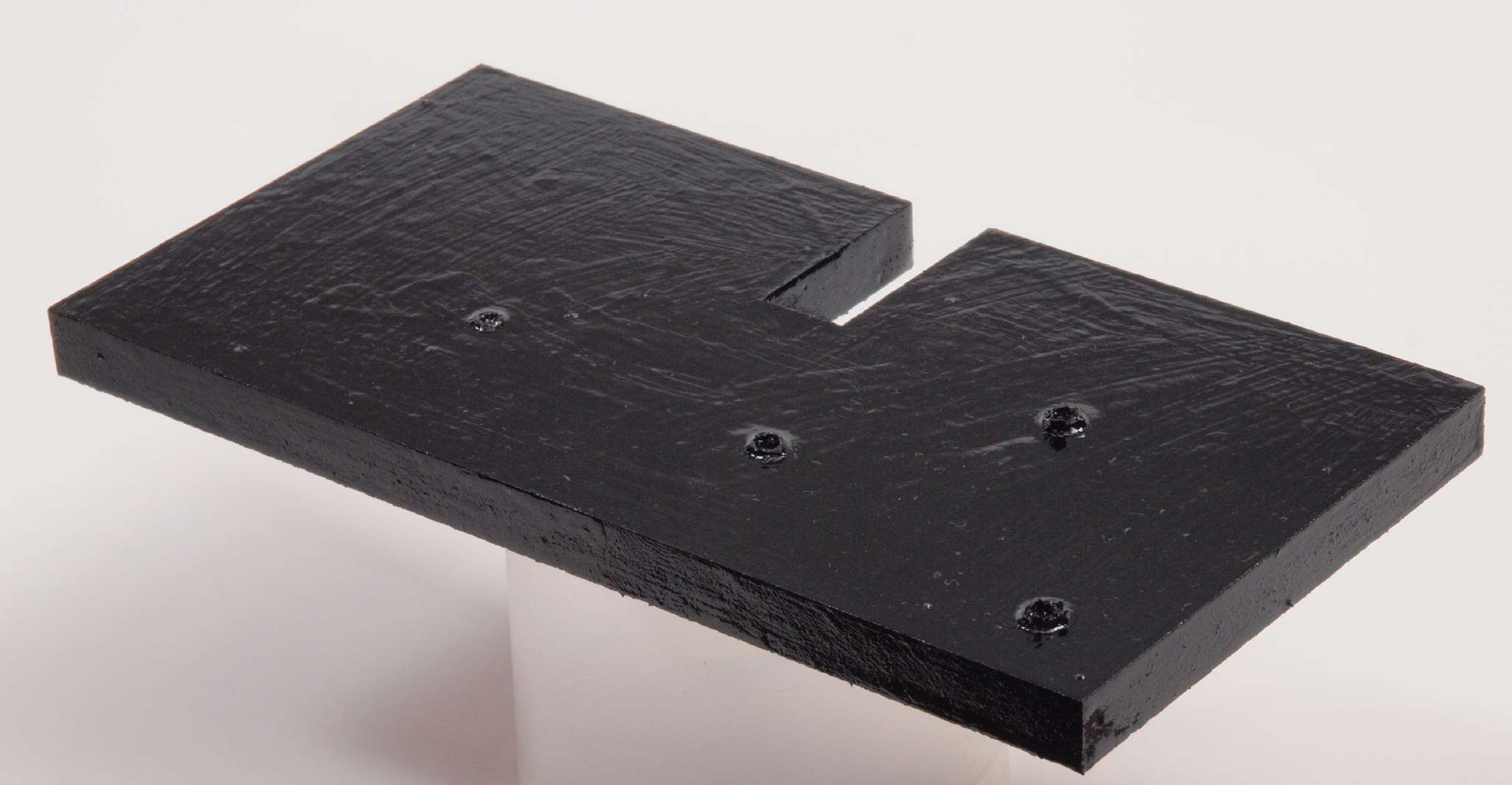

| C63. 修理(塗装)後 基板取付板表。 さらに、塗装する。 |
![]()  |

| C64. 修理前 基板取付板裏。 |
![]()  |

| C65. 修理中 基板取付板裏。 ボンドを染みこませる。 |
![]()  |

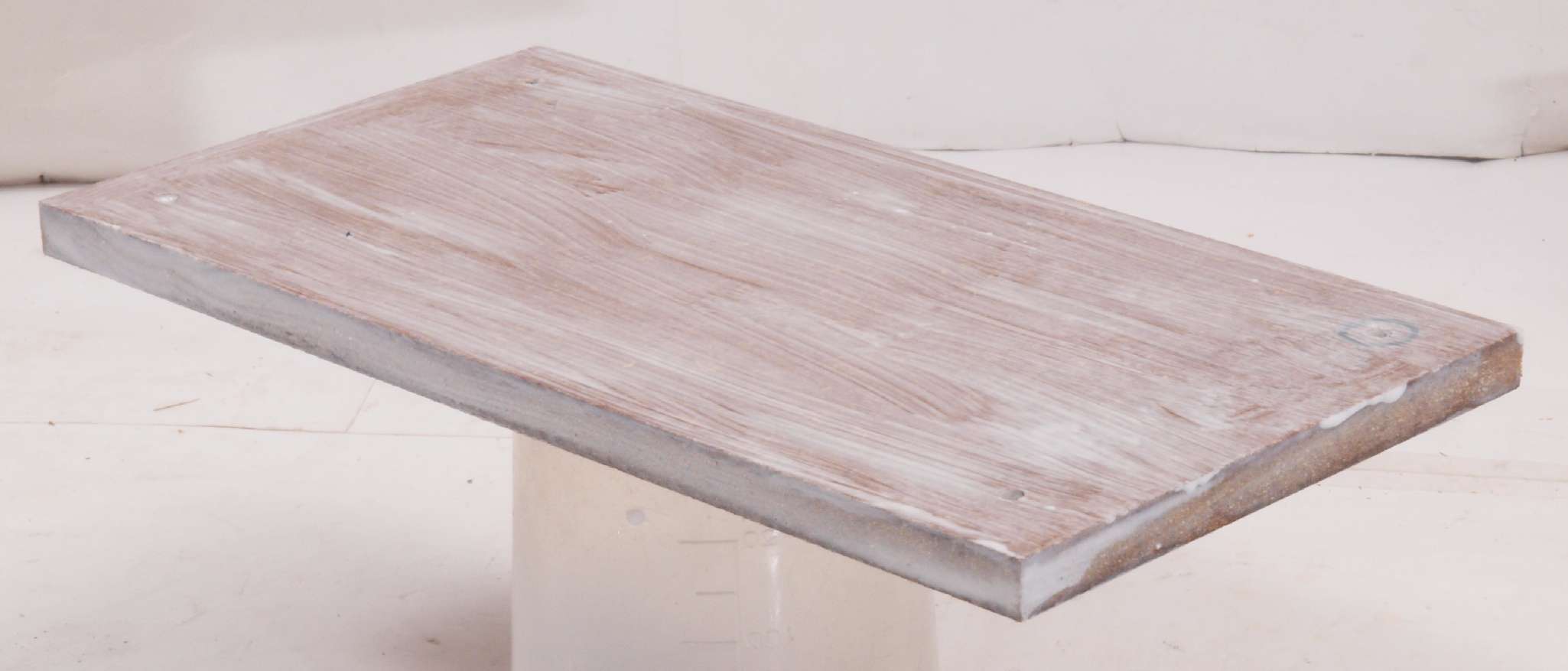

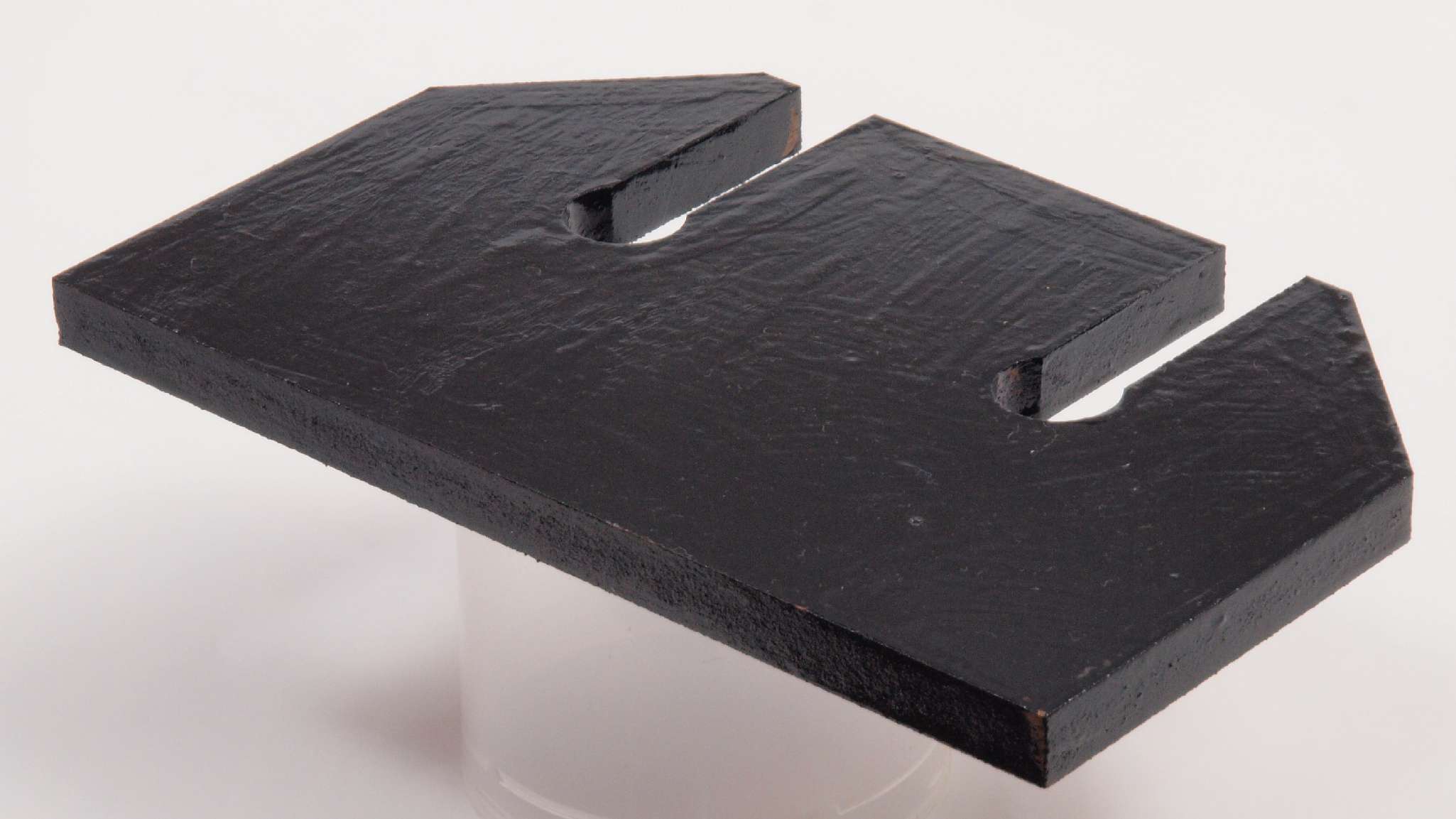

| C66. 修理(塗装)後 基板取付板裏。 さらに、塗装する。 |
![]()  |

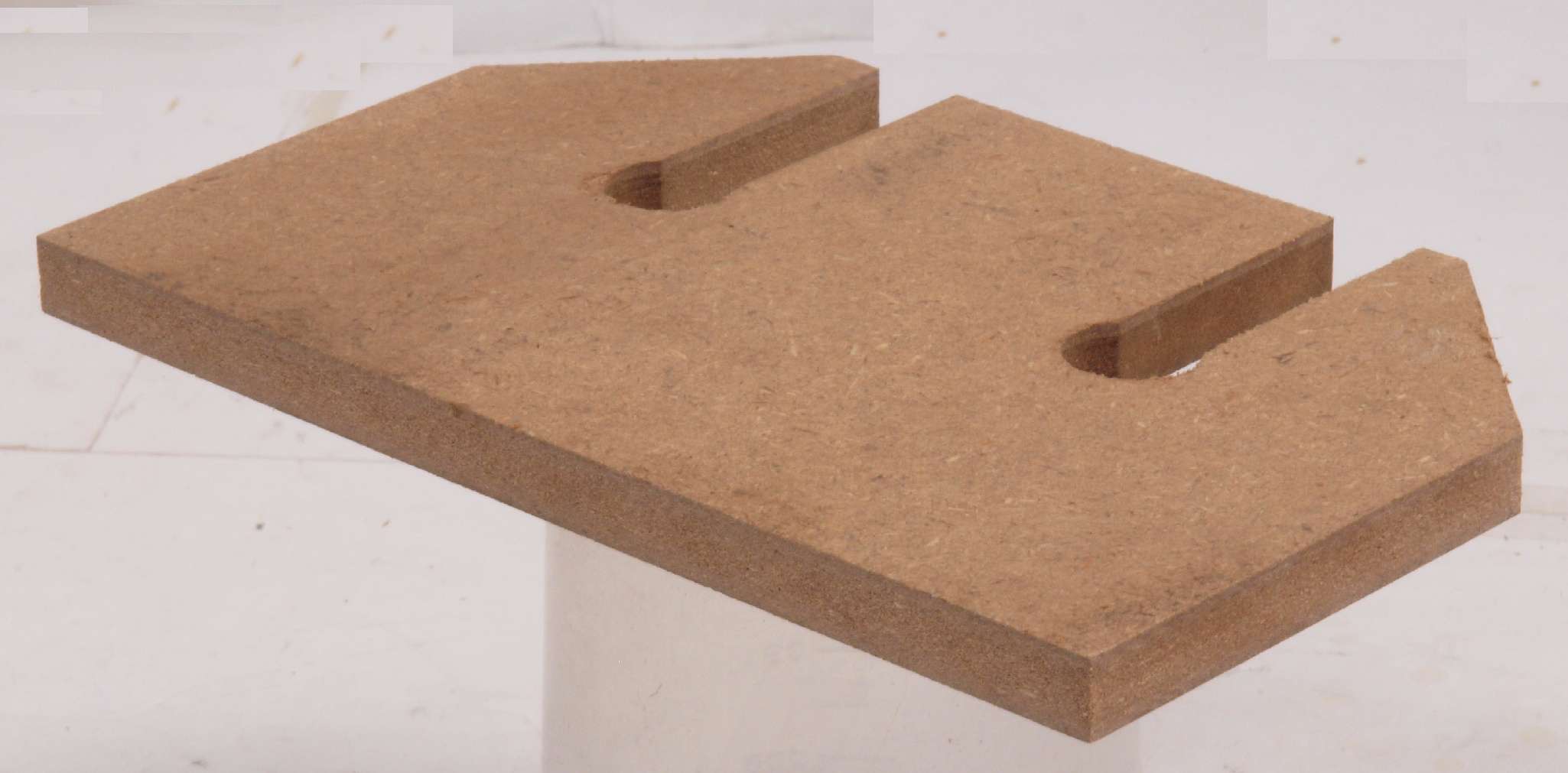

| C67. 修理前 基板取付板裏、反対側。 |
![]()  |

| C68. 修理中 基板取付板裏、反対側。 ボンドを染みこませる。 |
![]()  |

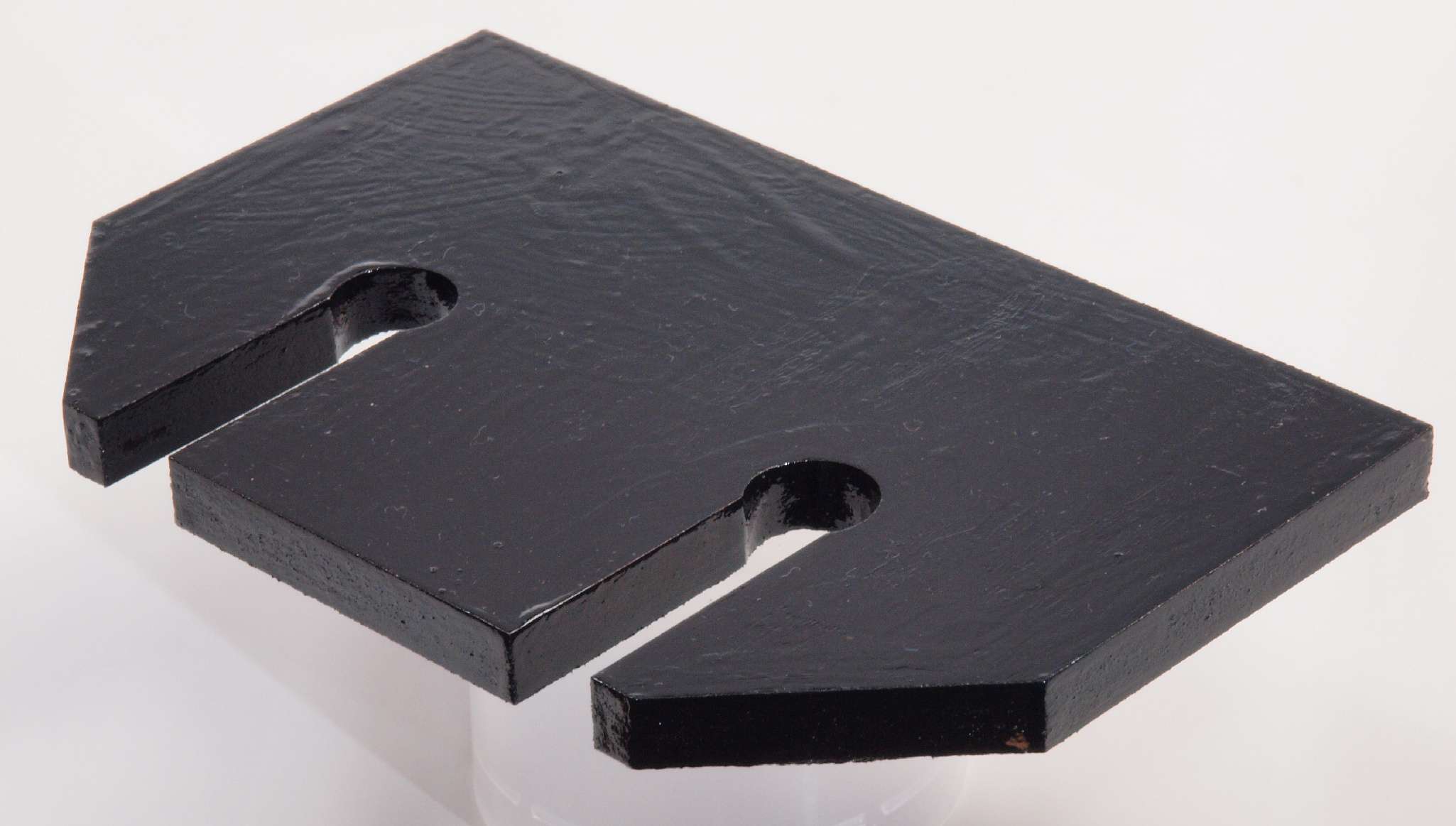

| C69. 修理(塗装)後 基板取付板裏、反対側。 さらに、塗装する。 |
![]()  |

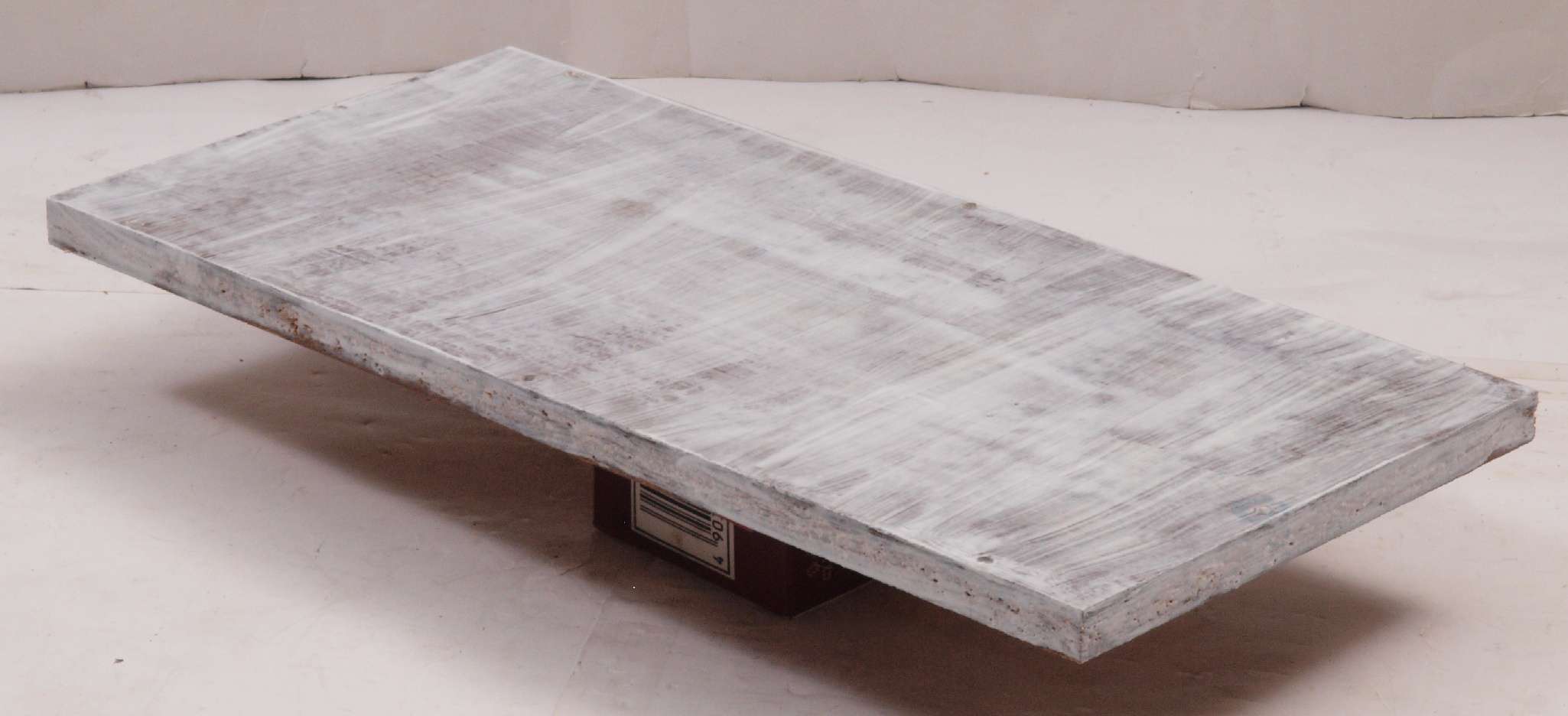

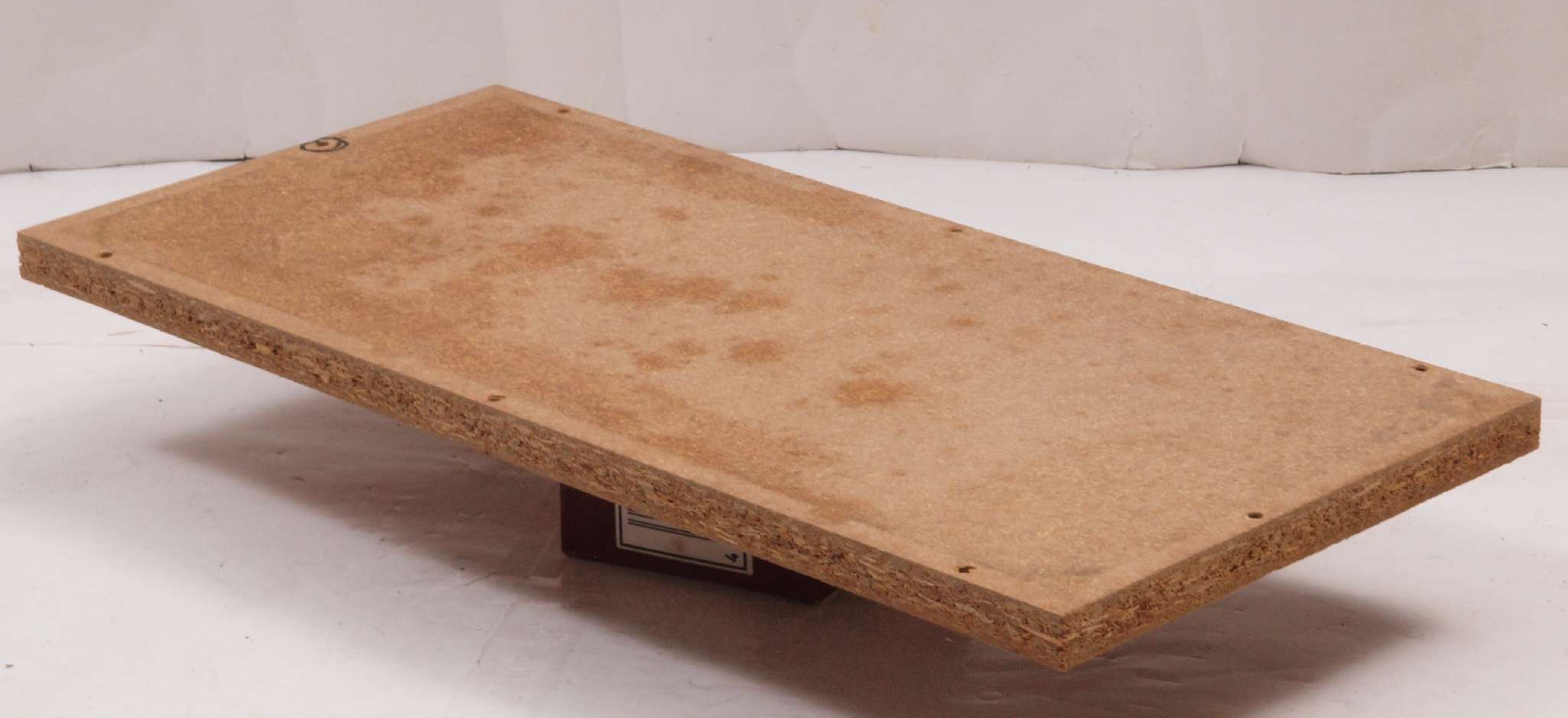

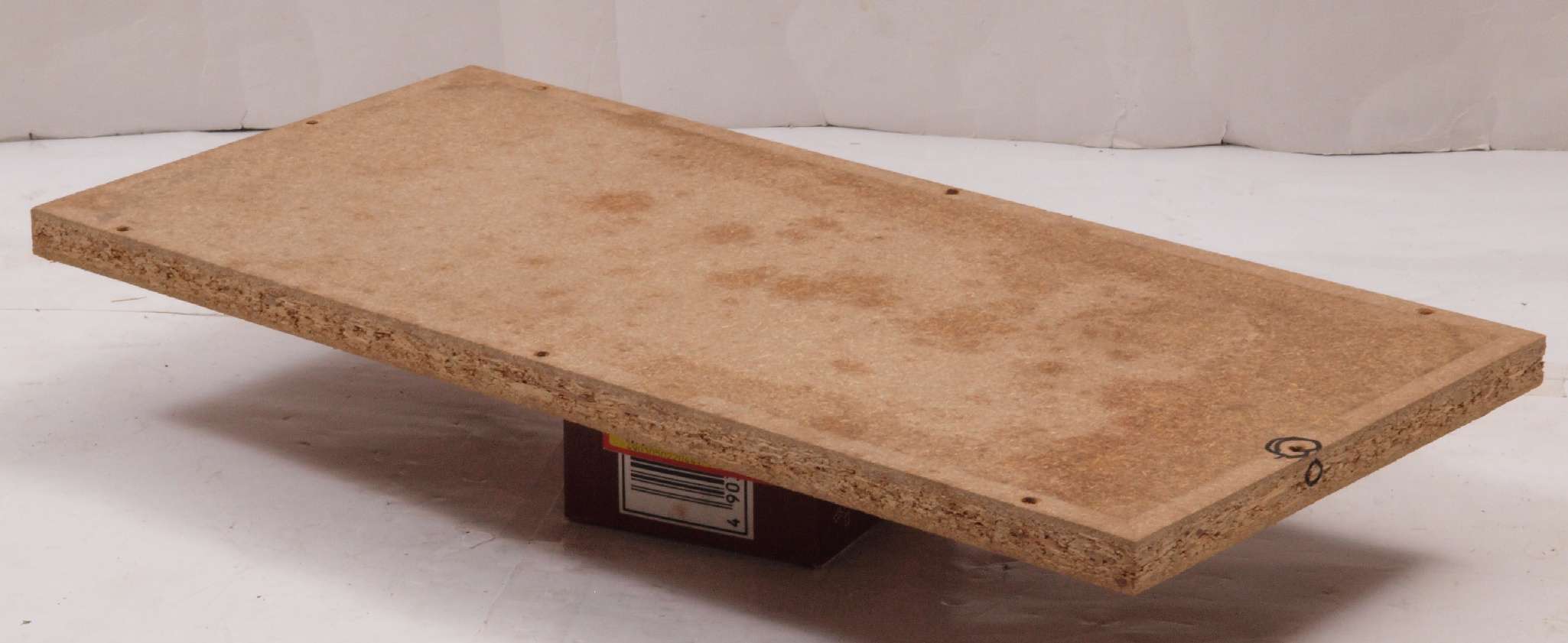

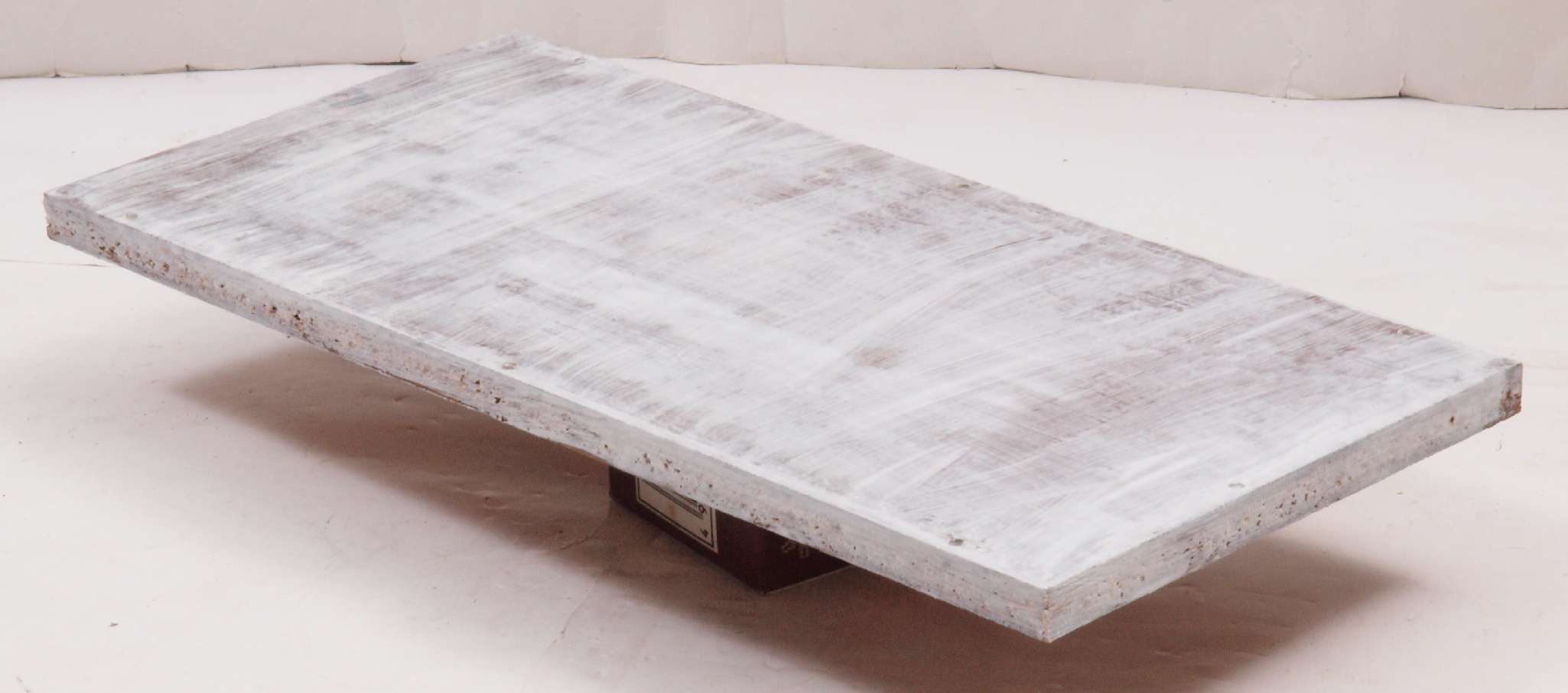

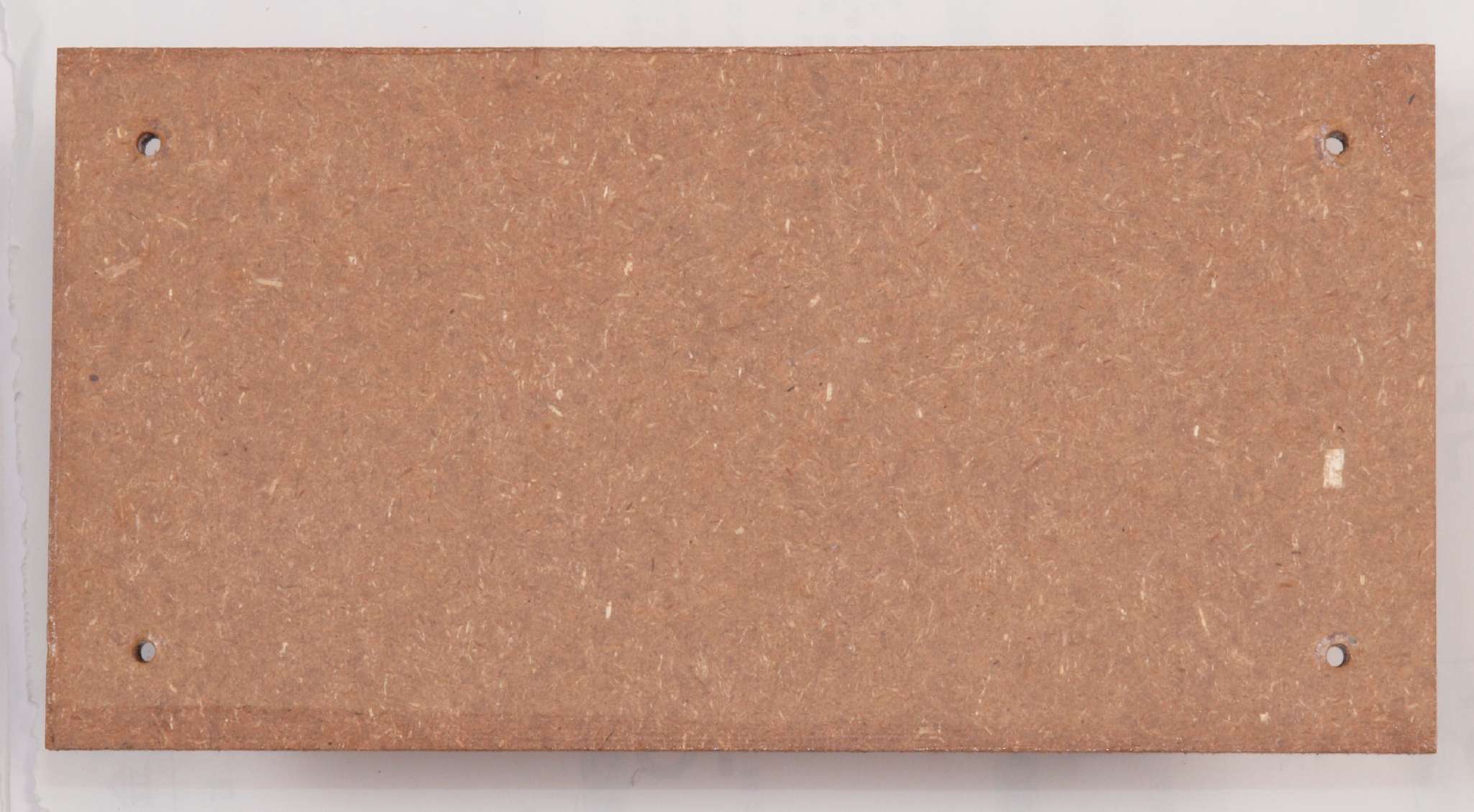

| C71. 修理前 下蓋(底板)表 |
![]()  |

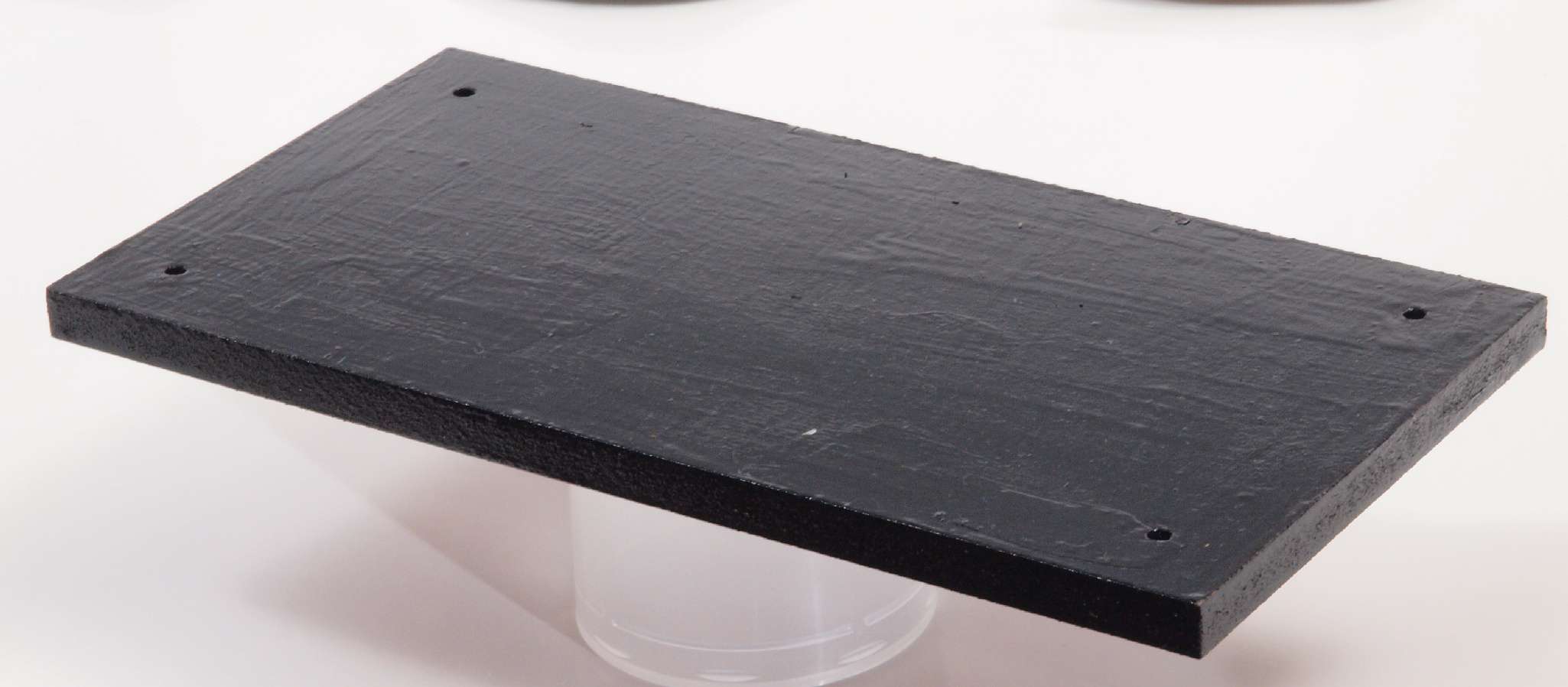

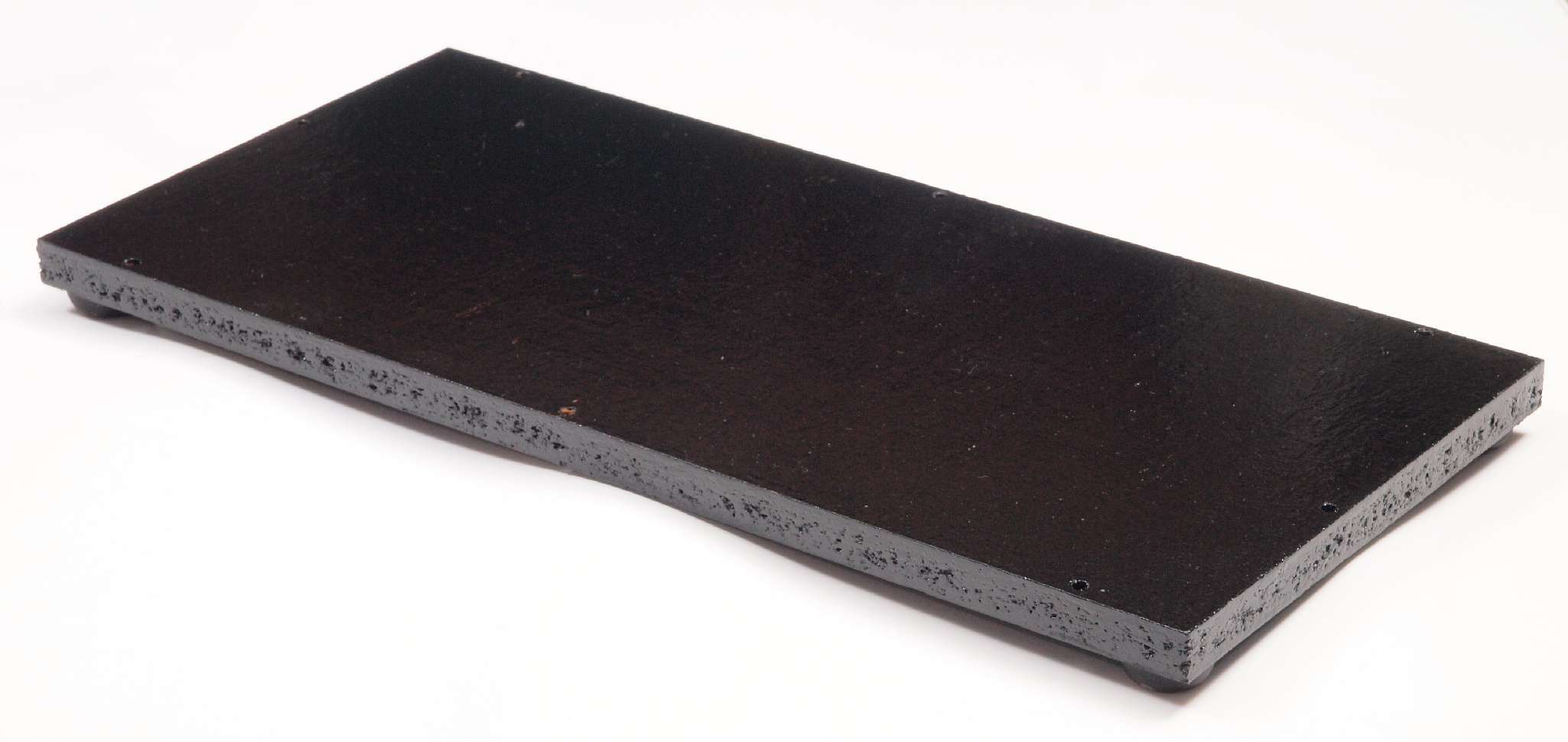

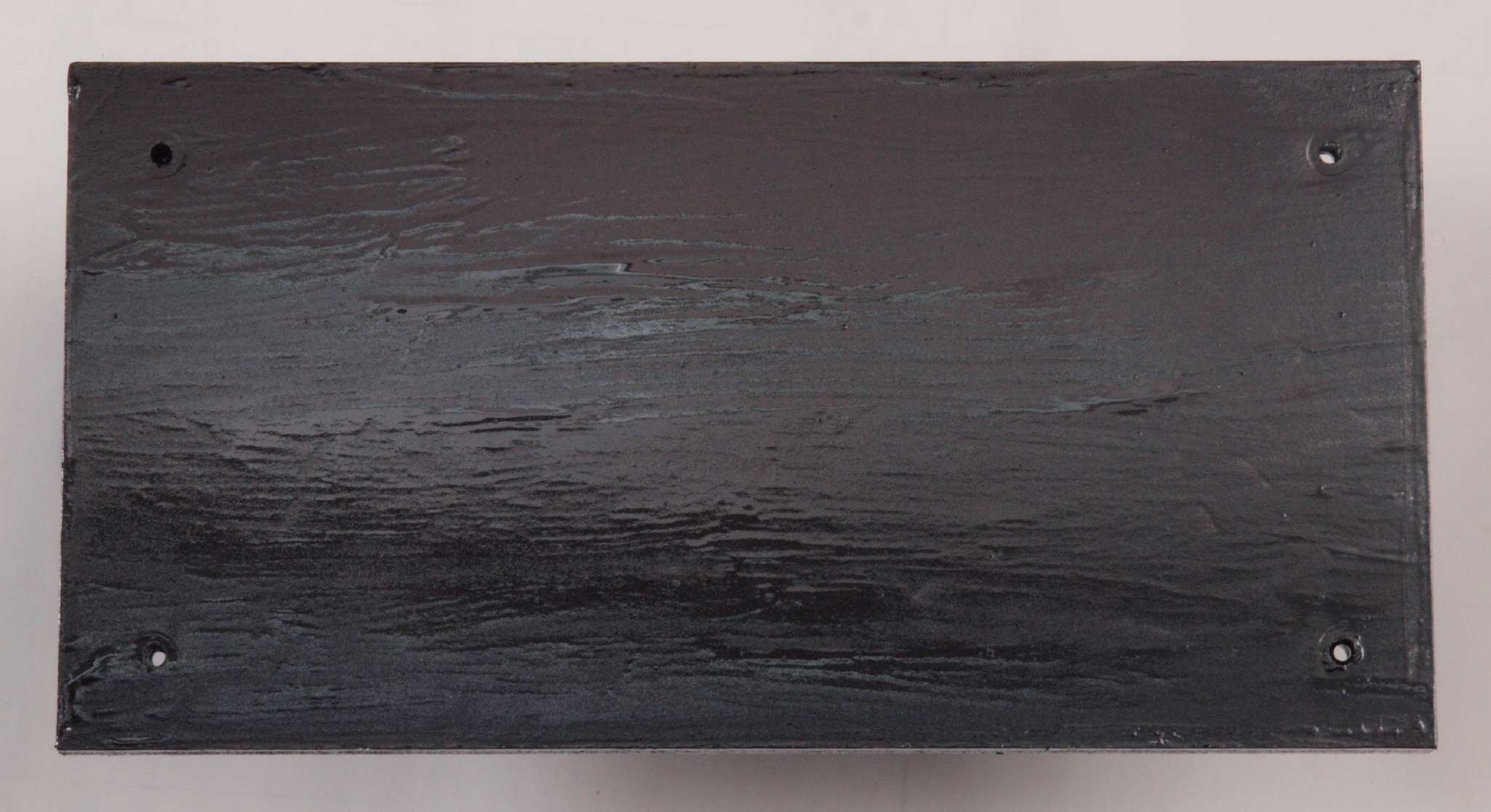

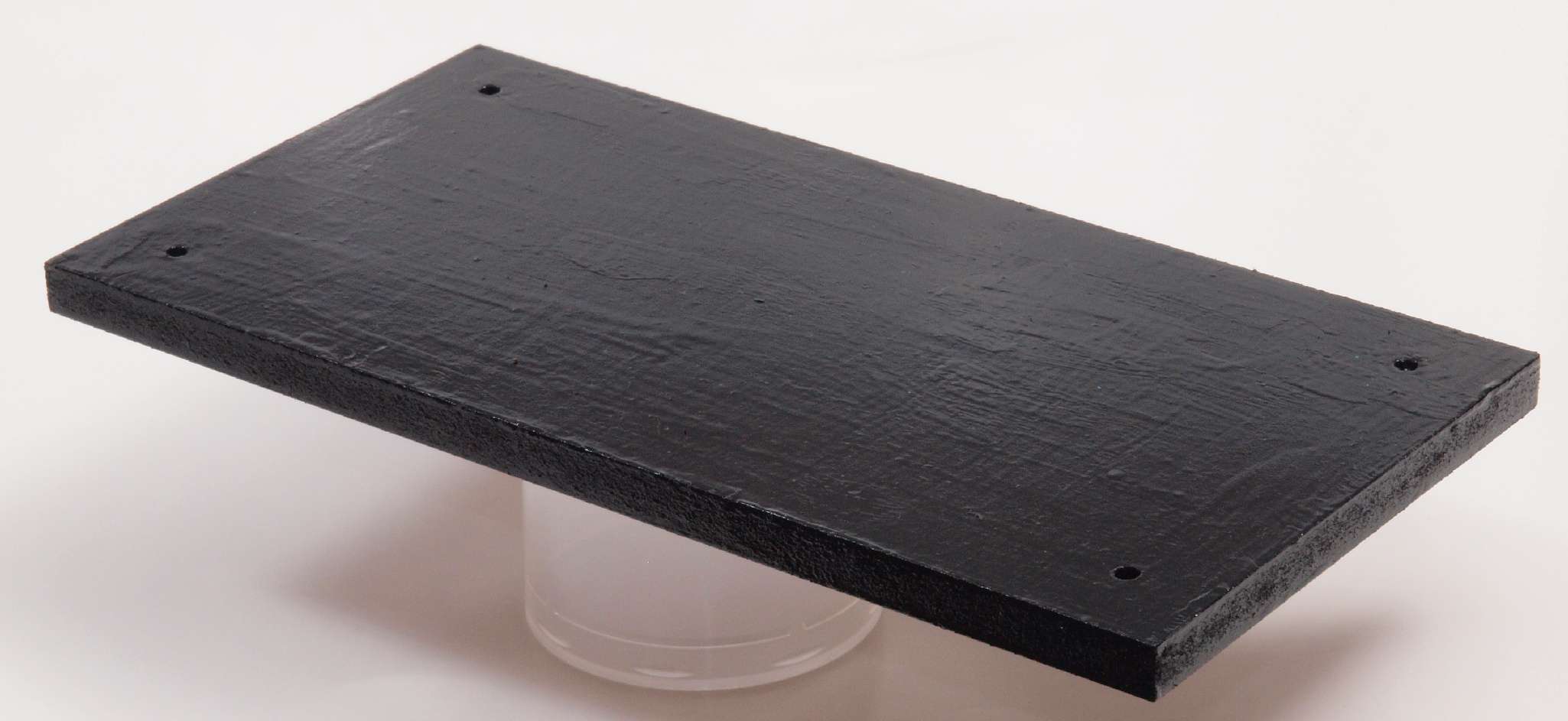

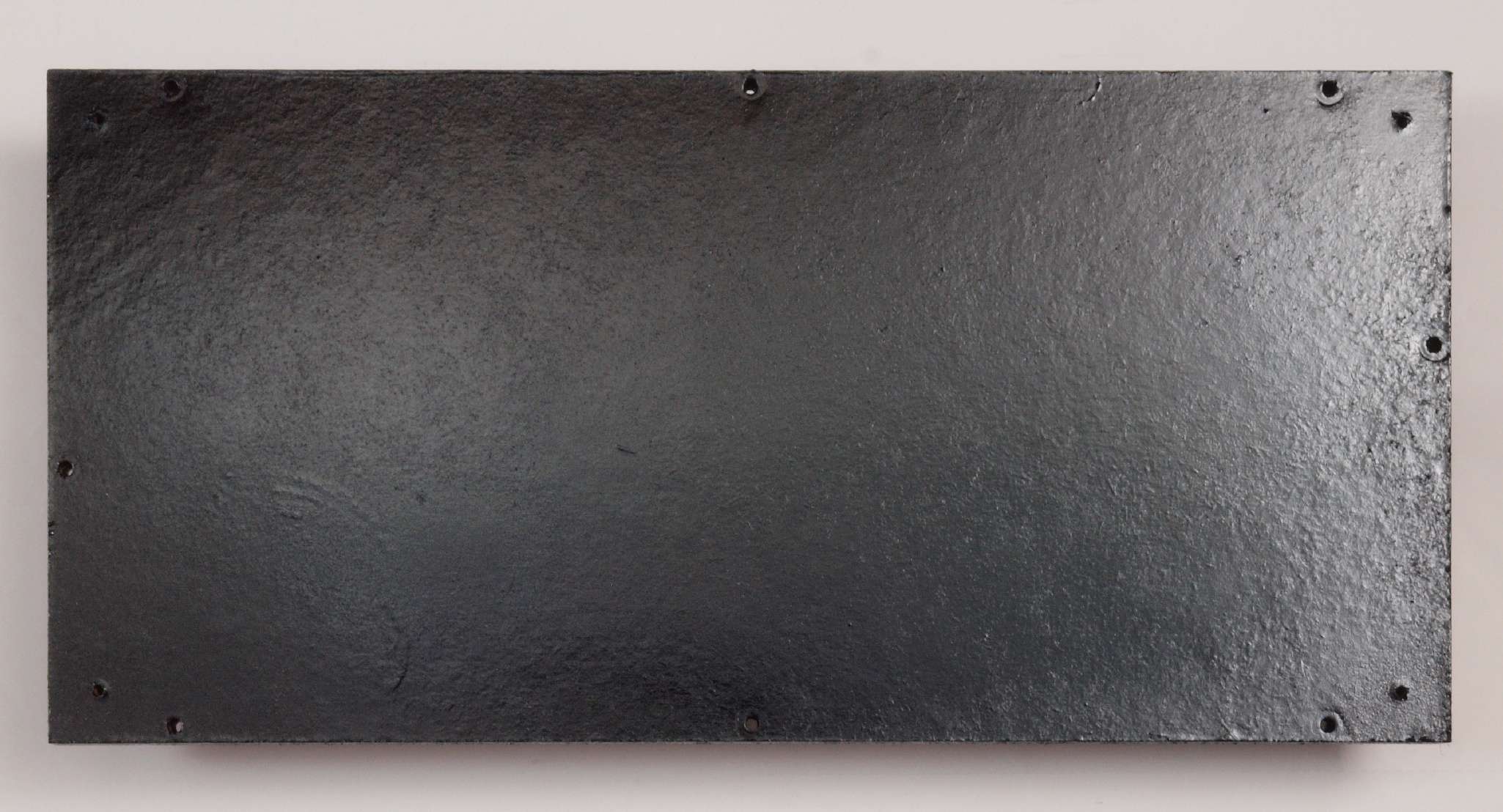

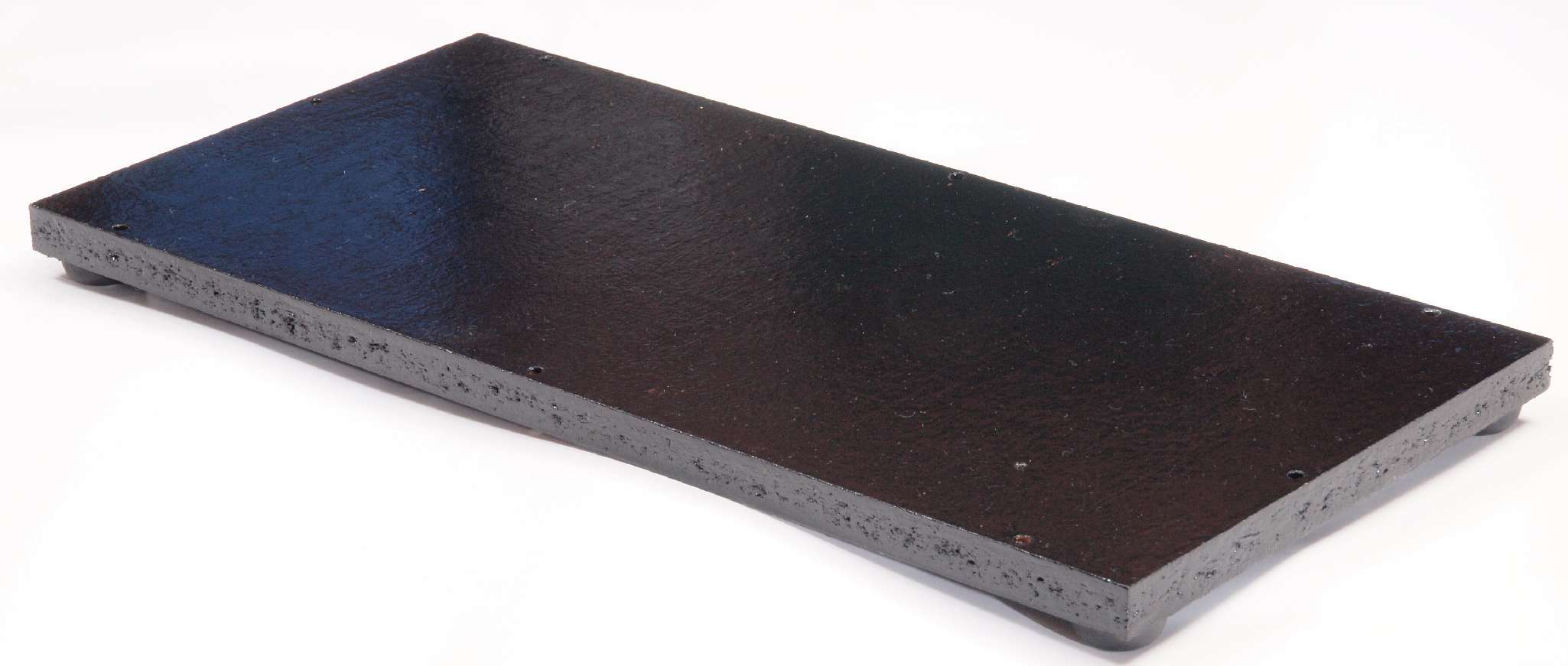

| C72. 修理(塗装)後 下蓋(底板)表、 ラッカーを吹き付ける。 |
![]()  |

| C73. 修理前 下蓋裏(底板)右横側 |
![]()  |

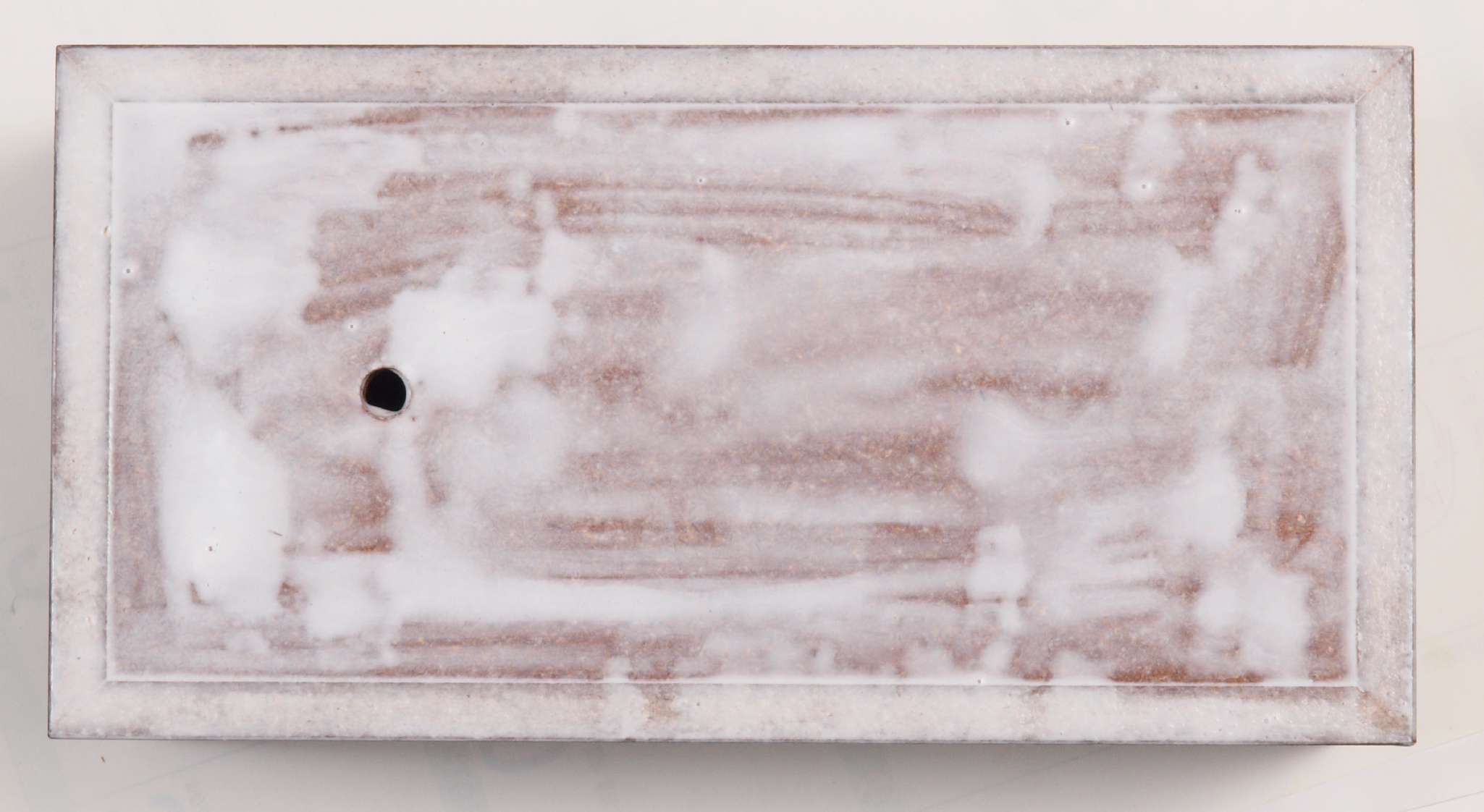

| C74. 修理中 下蓋裏(底板)右横側、ボンドを染みこませる。 |
![]()  |

| C75. 修理(塗装)後 下蓋裏(底板)右横側、 さらに、塗装する。 |
![]()  |

| C76. 修理前 下蓋裏(底板)左横側 |
![]()  |

| C77. 修理中 下蓋裏(底板)左横側、ボンドを染みこませる。 |
![]()  |

| C78. 修理(塗装)後 下蓋裏(底板)左横側、 さらに、塗装する。 |
![]()  |

| C81. 修理前 ポンプケース木箱前右。 |
![]()  |

| C82. 修理中 ポンプケース木箱前右。圧縮板にボンドを塗って固める。 |
![]()  |

| C83. 修理後 ポンプケース木箱前右。さらに、塗装する。 |
![]()  |

| C84. 修理前 ポンプケース木箱後左。 |
![]()  |

| C85. 修理中 ポンプケース木箱後左。圧縮板にボンドを塗って固める。 |
![]()  |

| C86. 修理後 ポンプケース木箱後左。さらに、塗装する。 |
![]()  |

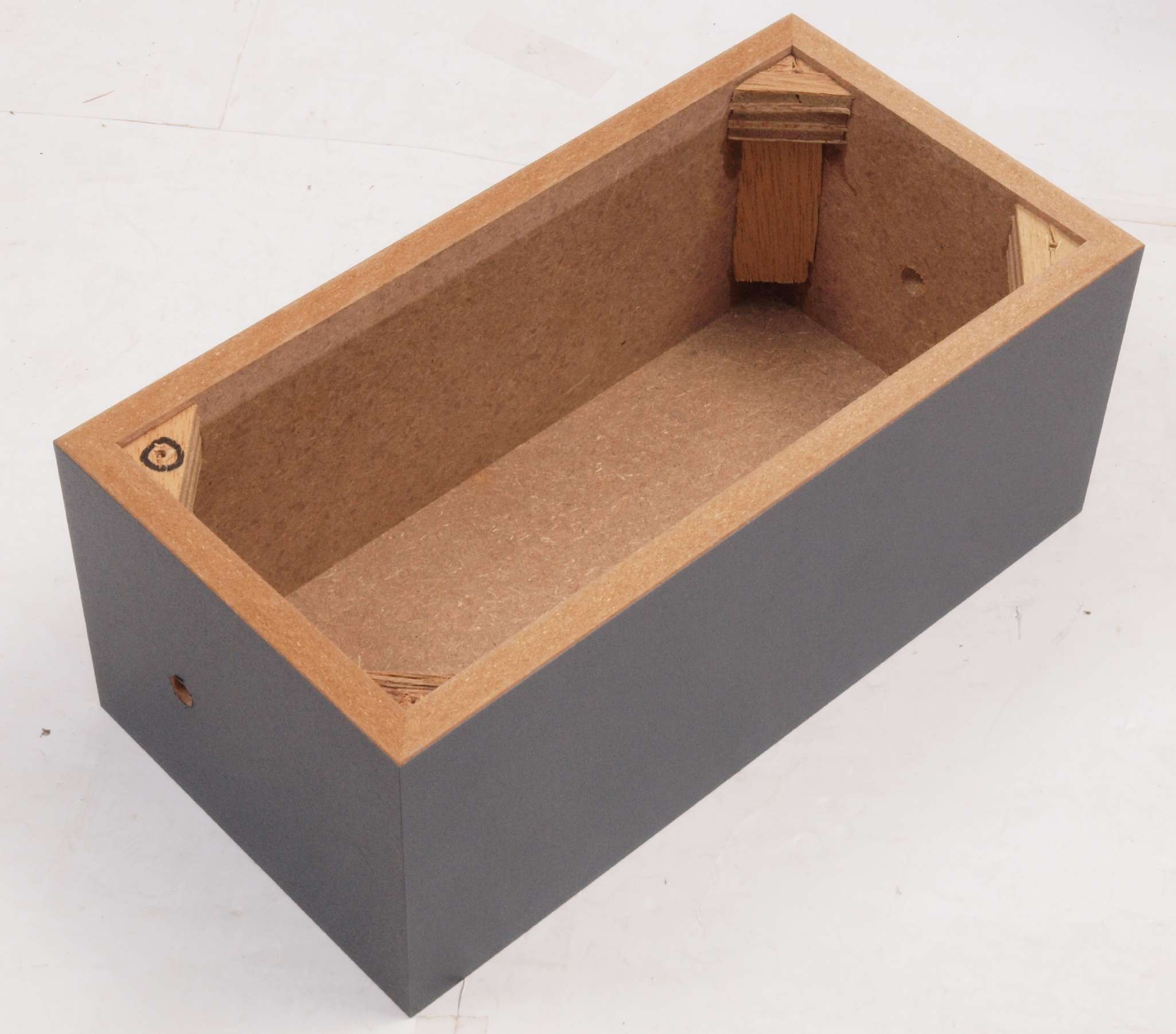

| C87. 修理前 ポンプケース木箱下。 |
![]()  |

| C88. 修理中 ポンプケース木箱下。圧縮板にボンドを塗って固める。 |
![]()  |

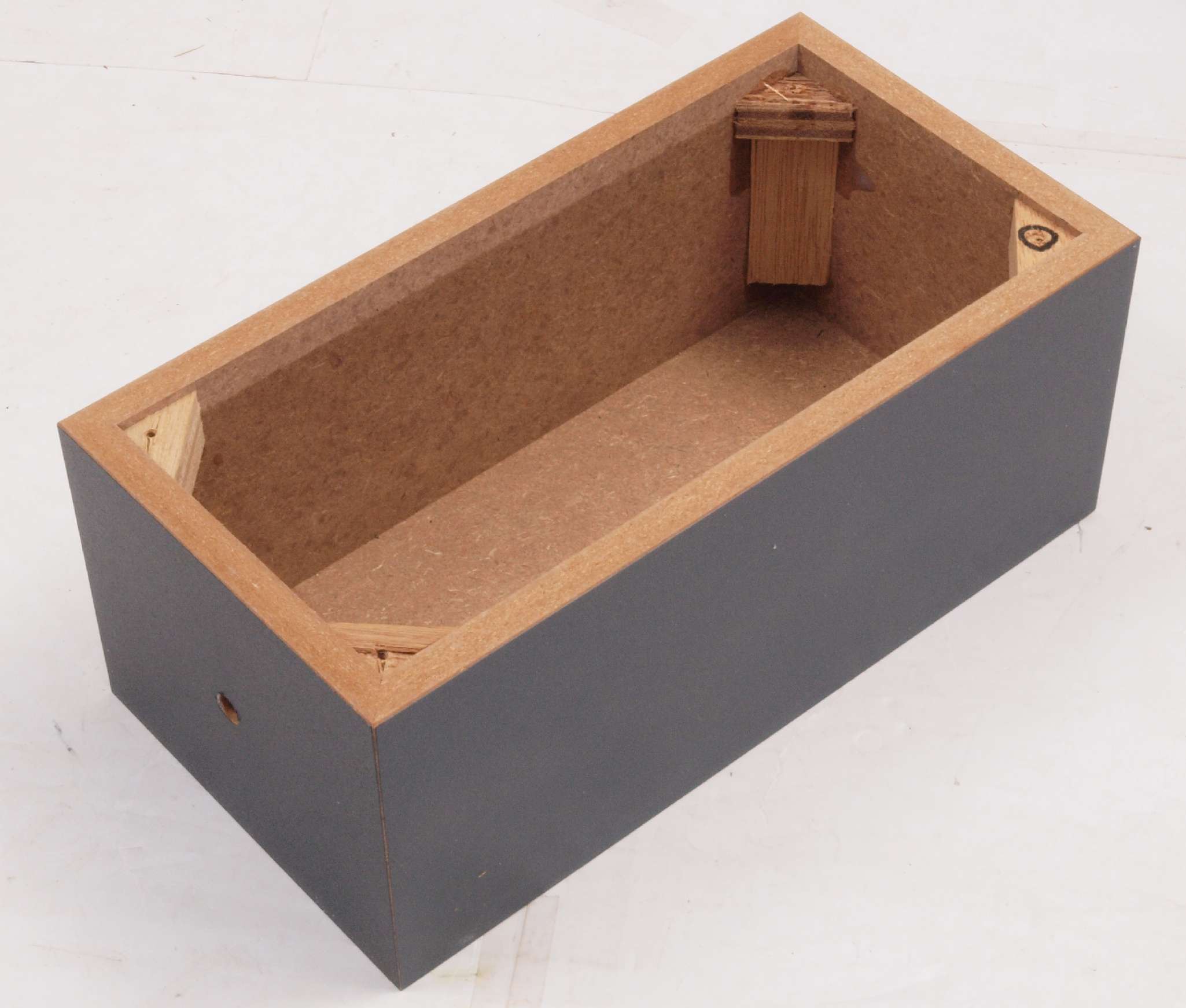

| C89. 修理後 ポンプケース木箱下。さらに、塗装する。 |
![]()  |

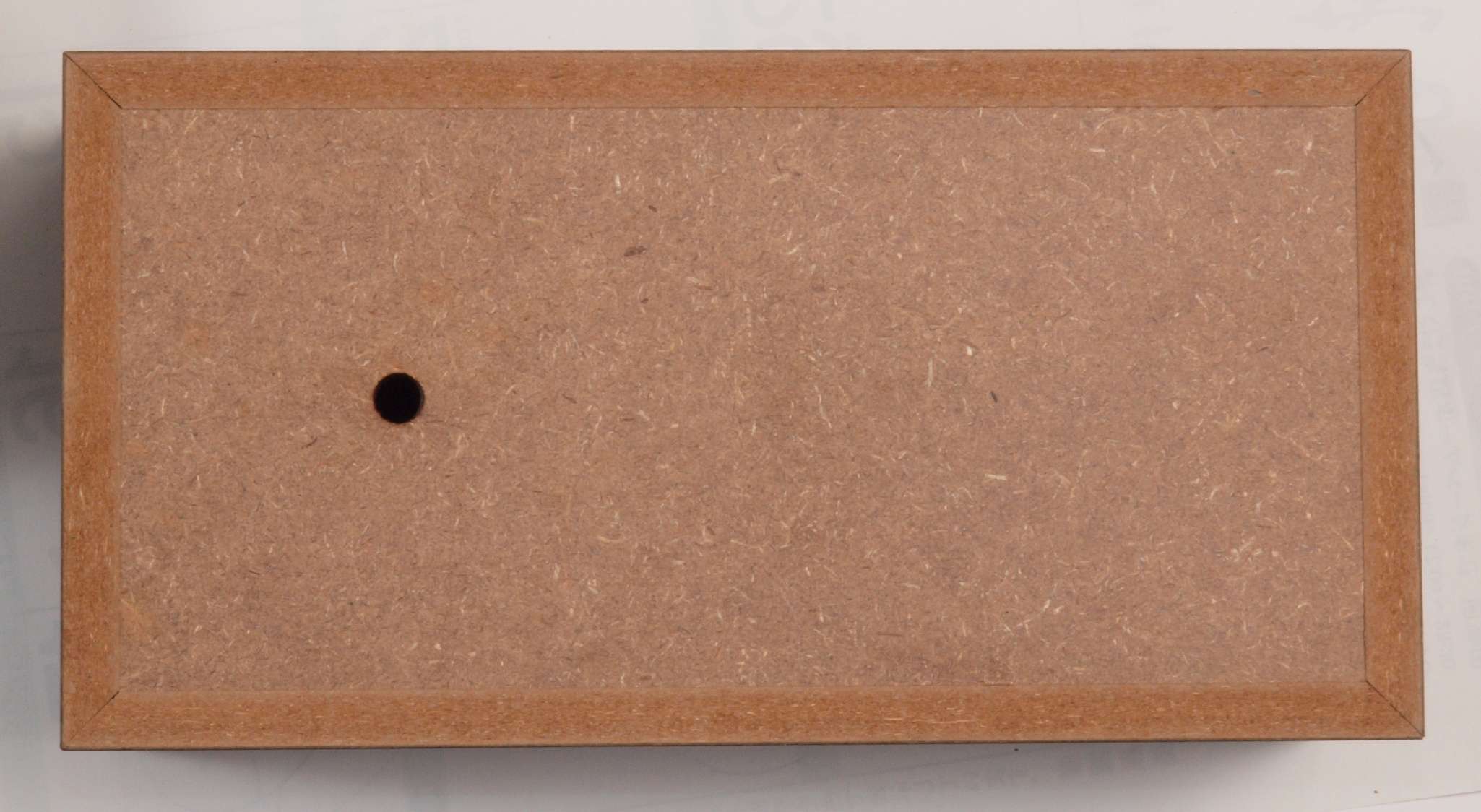

| C91. 修理前 ポンプケース木箱上蓋表 |
![]()  |

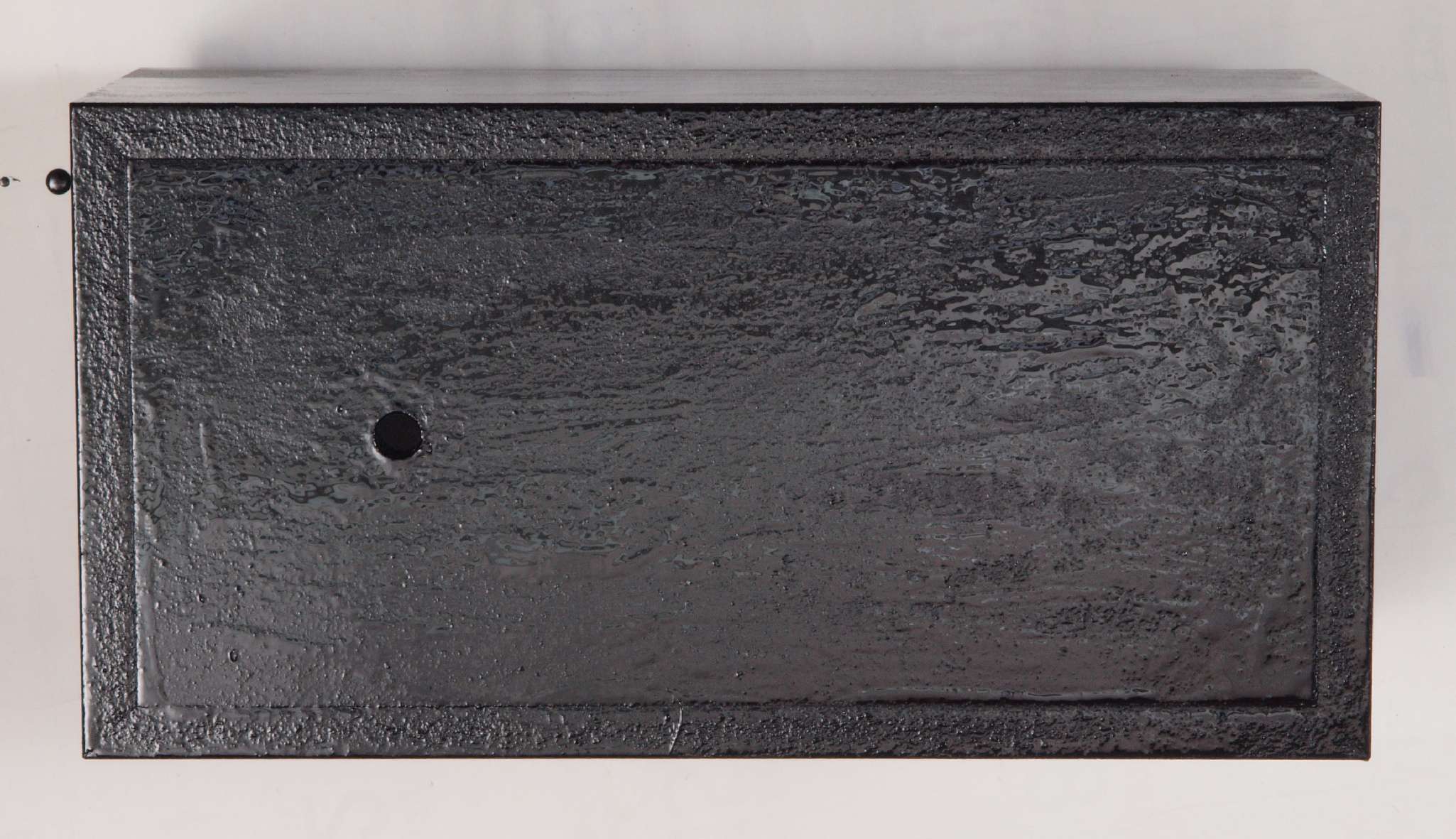

| C92. 修理(塗装)後 ポンプケース木箱上蓋表。 塗装する。 |
![]()  |

| C93. 修理(塗装)後 ポンプケース木箱上蓋表。 さらに、塗装する。 |
![]()  |

| C94. 修理前 ポンプケース木箱上蓋裏右横側 |
![]()  |

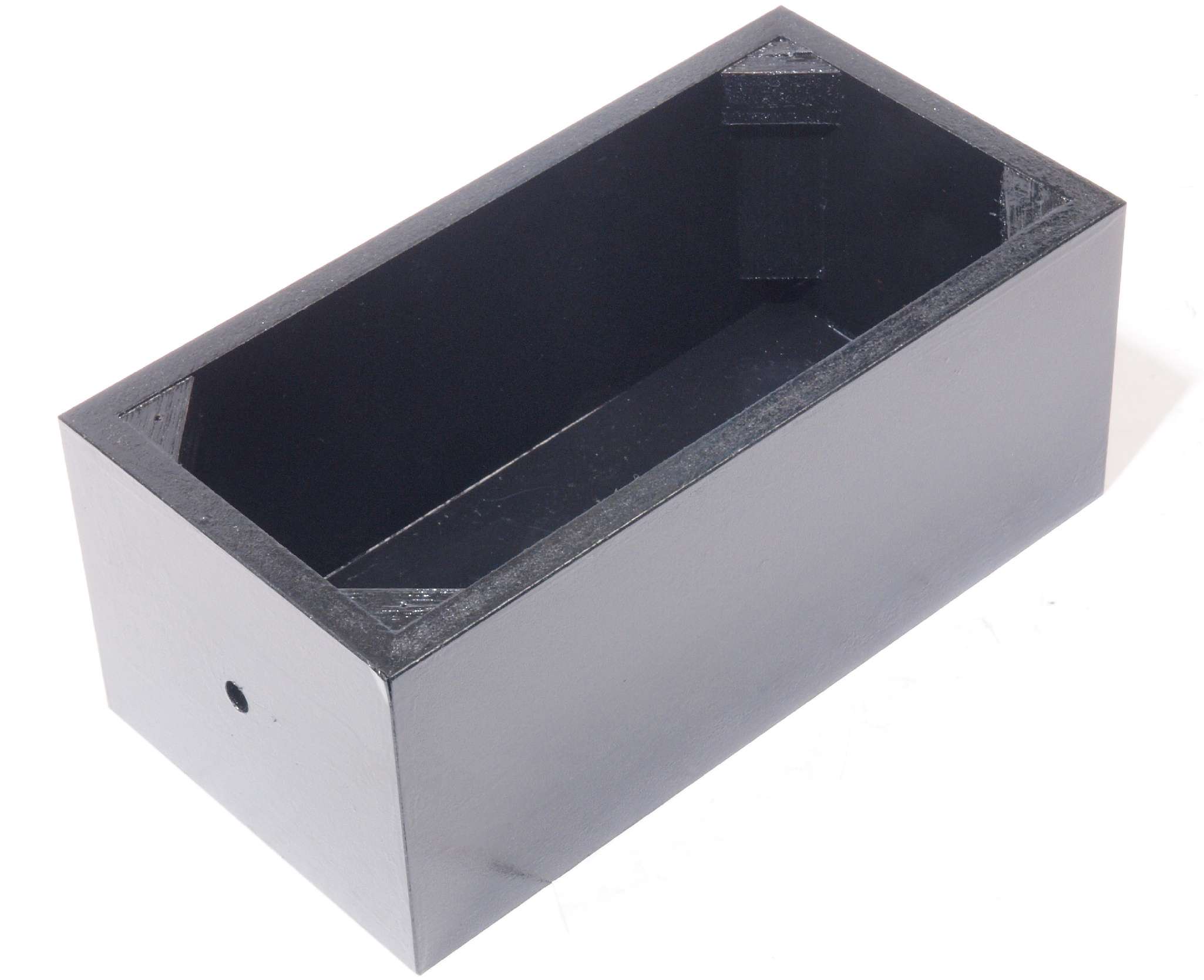

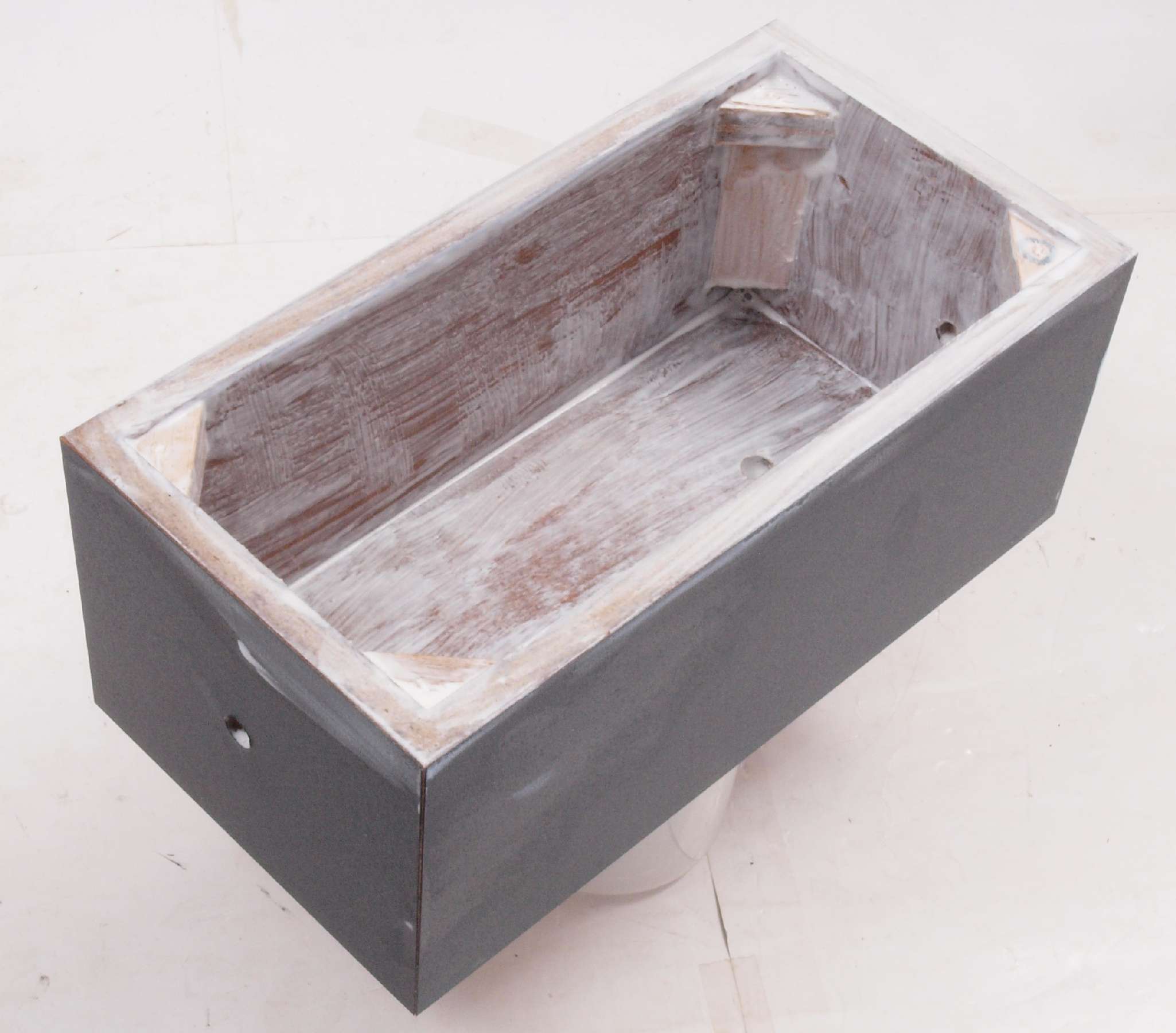

| C95. 修理中 ポンプケース木箱上蓋裏右横側、ボンドを染みこませる。 |
![]()  |

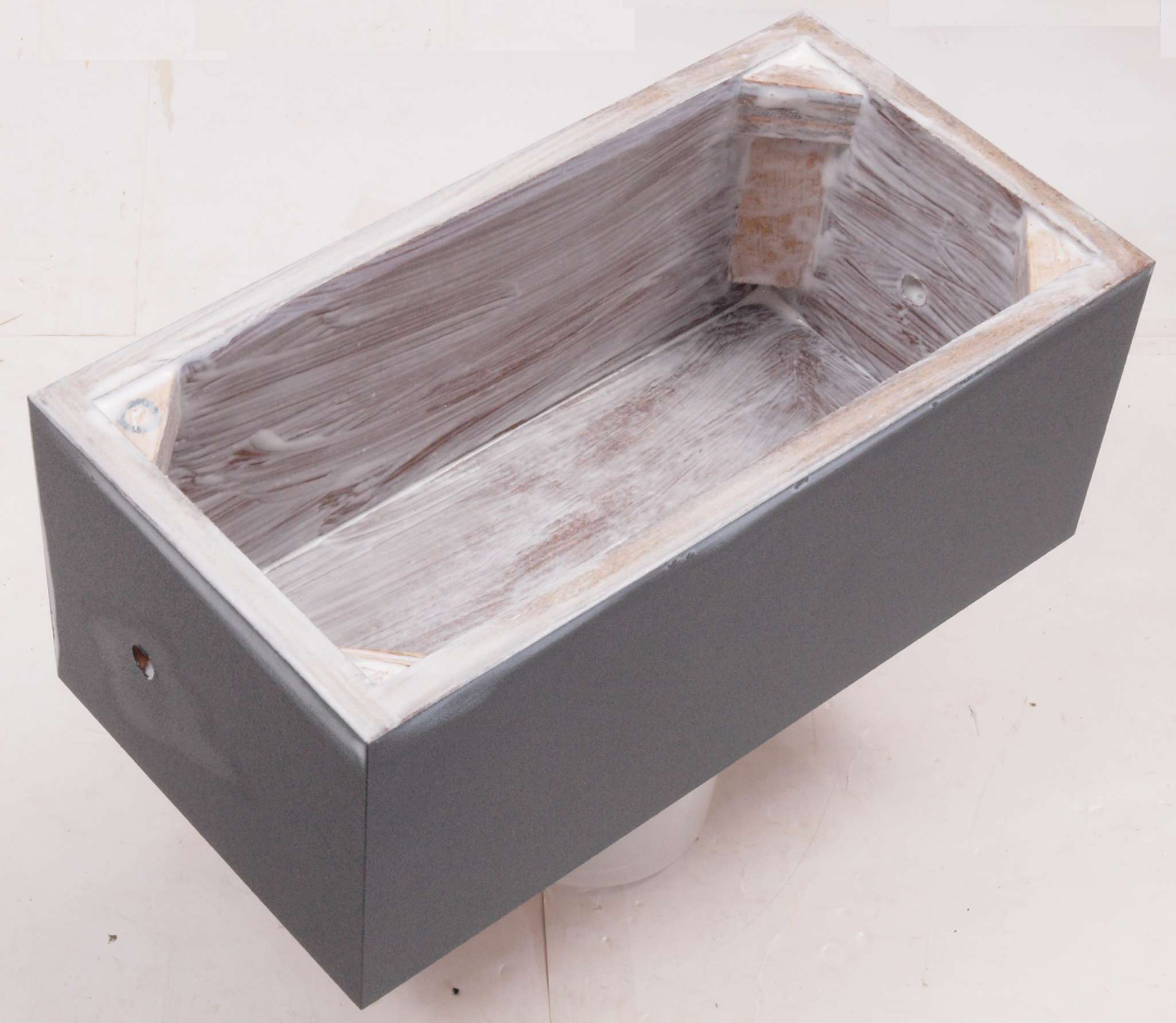

| C96. 修理(塗装)後 ポンプケース木箱上蓋裏右横側。 さらに、塗装する。 |
![]()  |

| C97. 修理前 ポンプケース木箱上蓋裏左横側 |
![]()  |

| C98. 修理中 ポンプケース木箱上蓋裏左横側。ボンドを染みこませる。 |
![]()  |

| C99. 修理(塗装)後 ポンプケース木箱上蓋裏左横側。 さらに、塗装する。 |
![]()  |

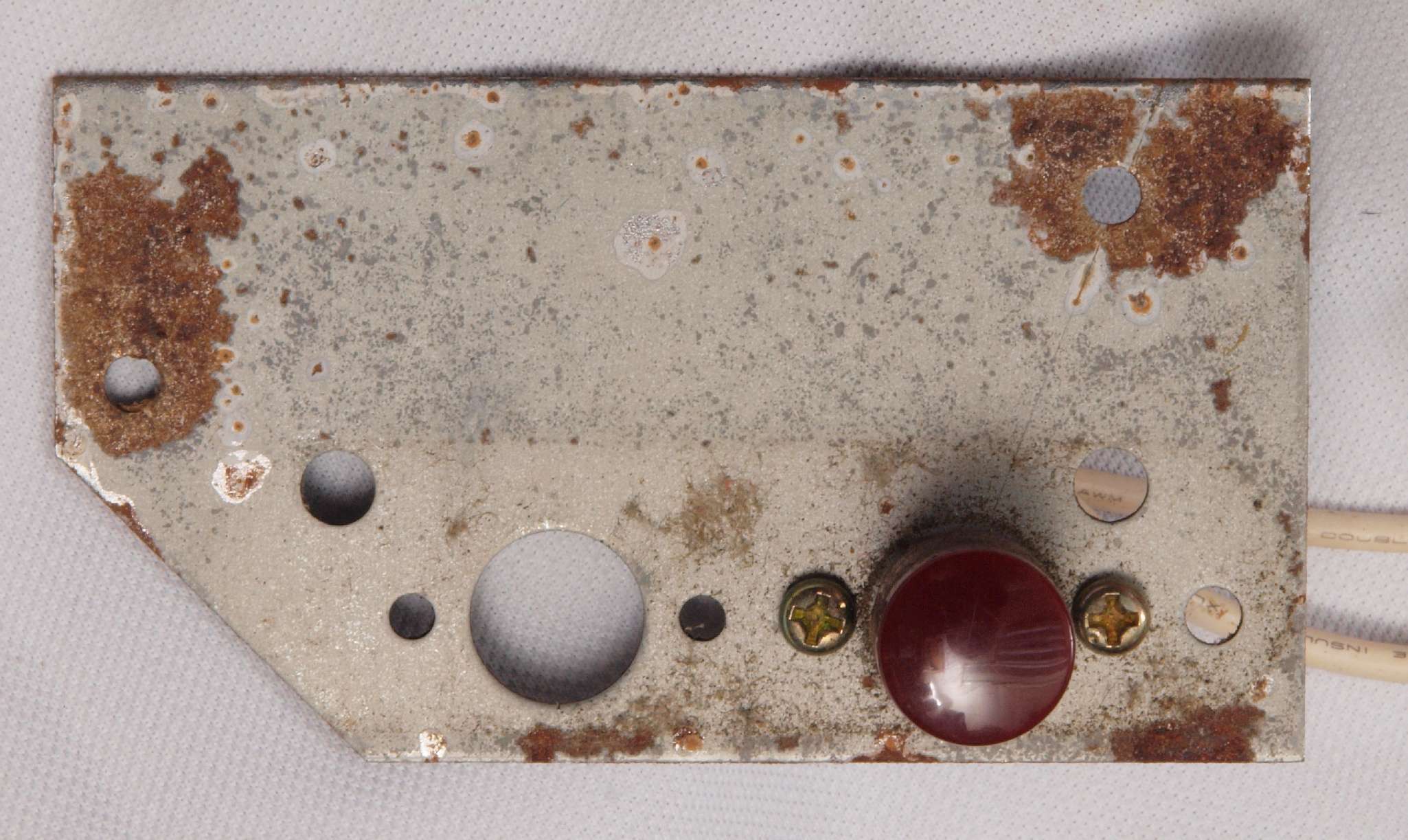

| CA1. 修理前 電源SW取り付け板表。 |
![]()  |

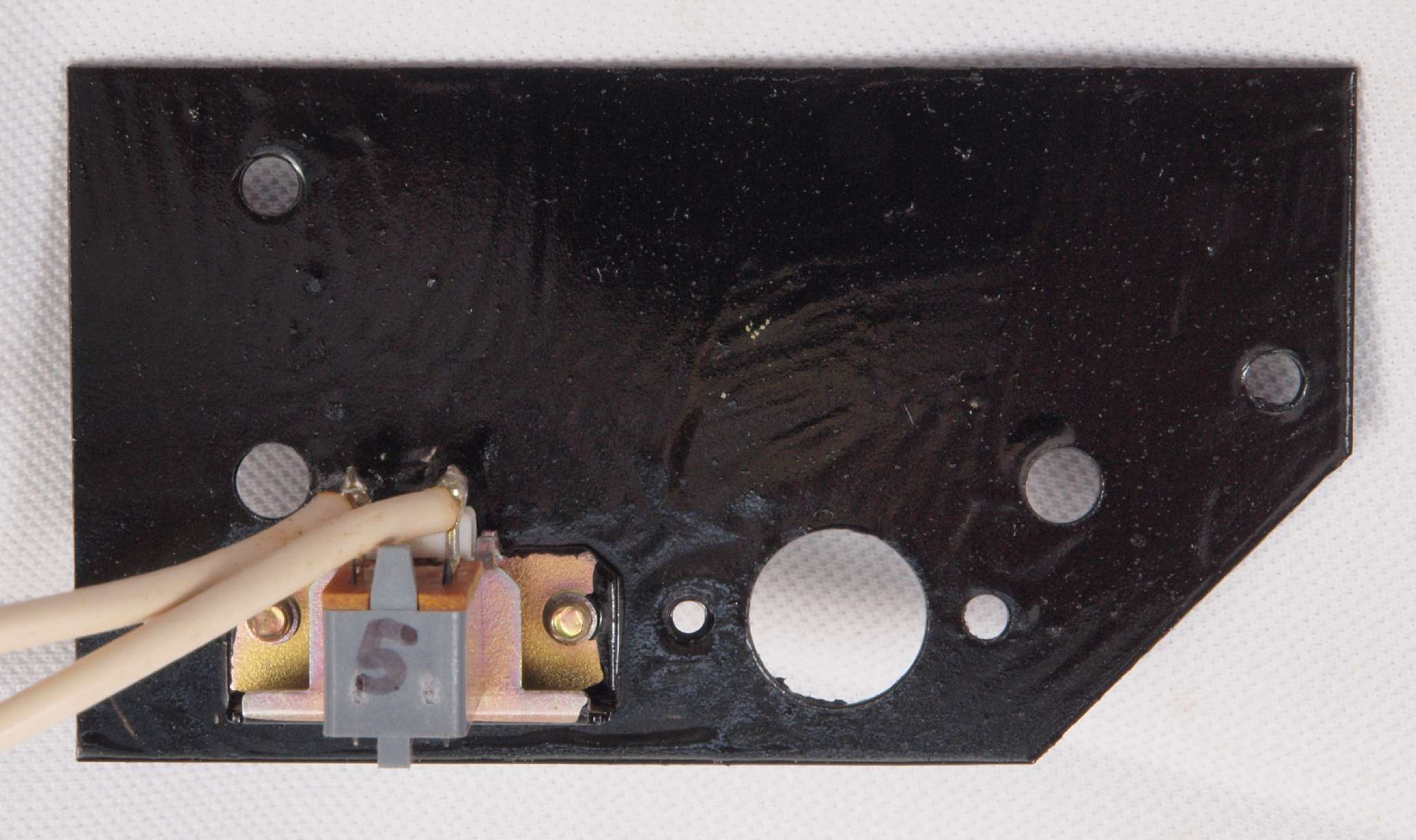

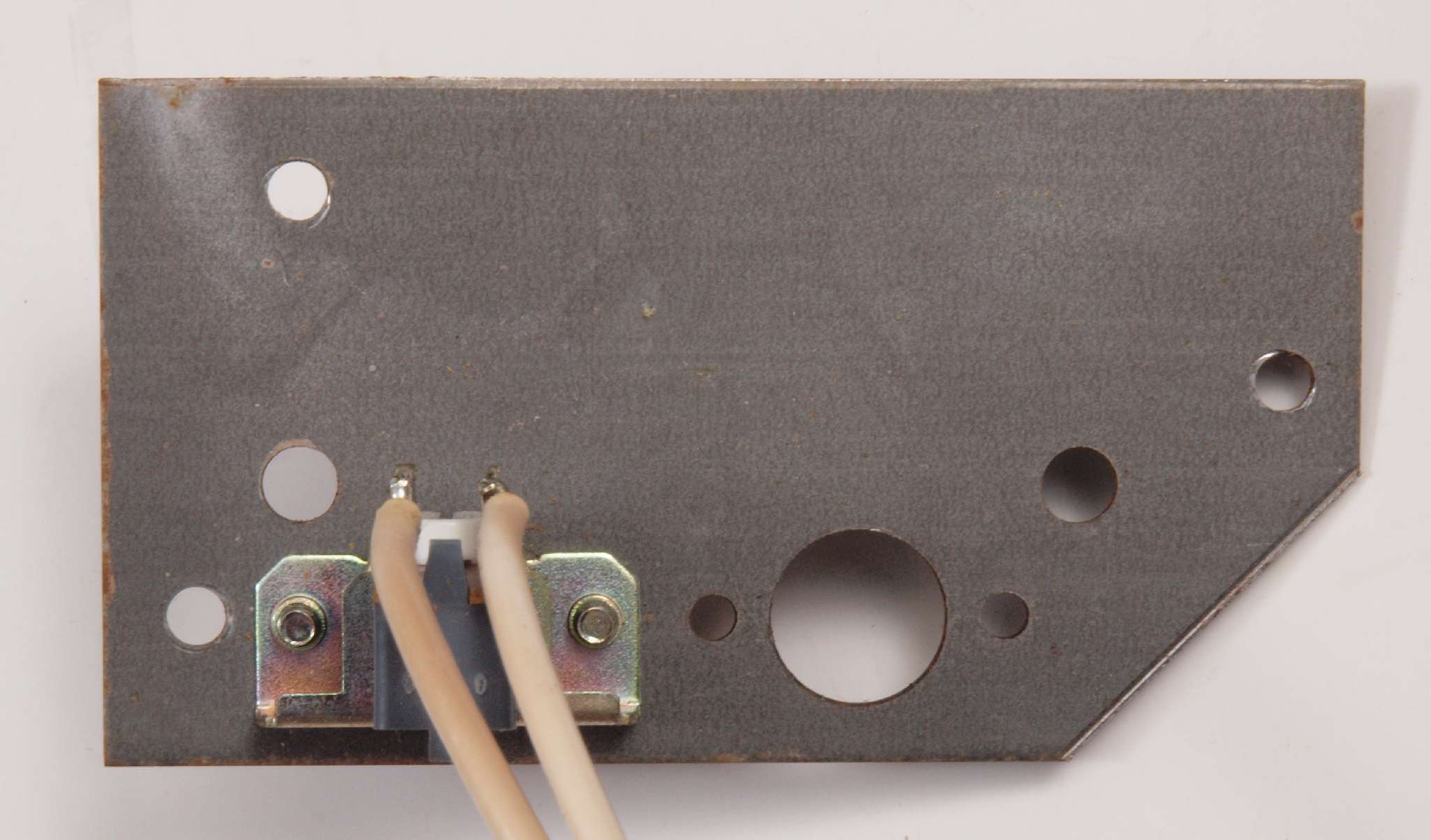

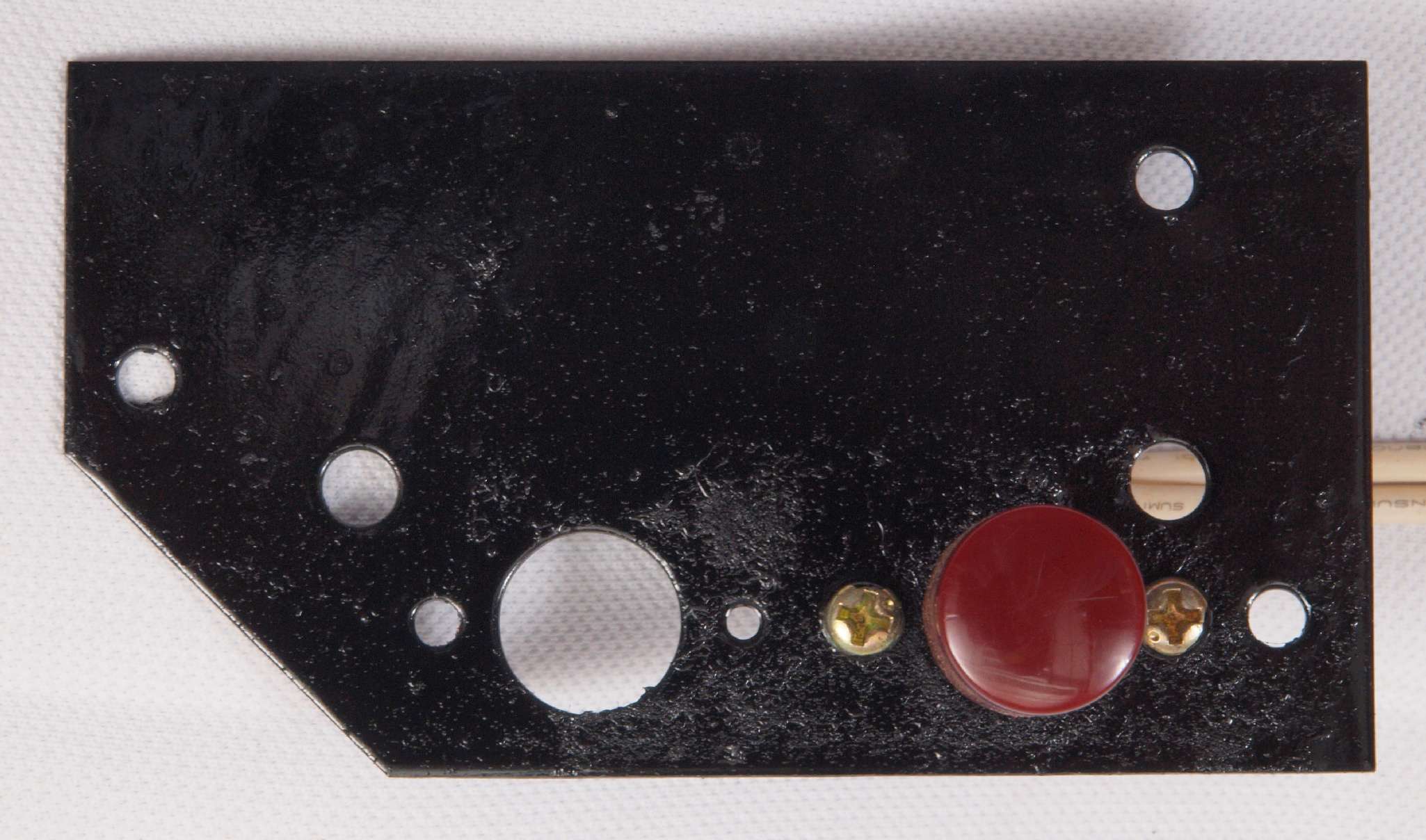

| CA2. 修理(塗装)後 電源SW取り付け板表。 錆を落とし塗装する。 |
![]()  |

| CA3. 修理前 電源SW取り付け板裏。 |
![]()  |

| CA4. 修理(塗装)後 電源SW取り付け板裏。 錆を落とし塗装する。 |
![]()  |

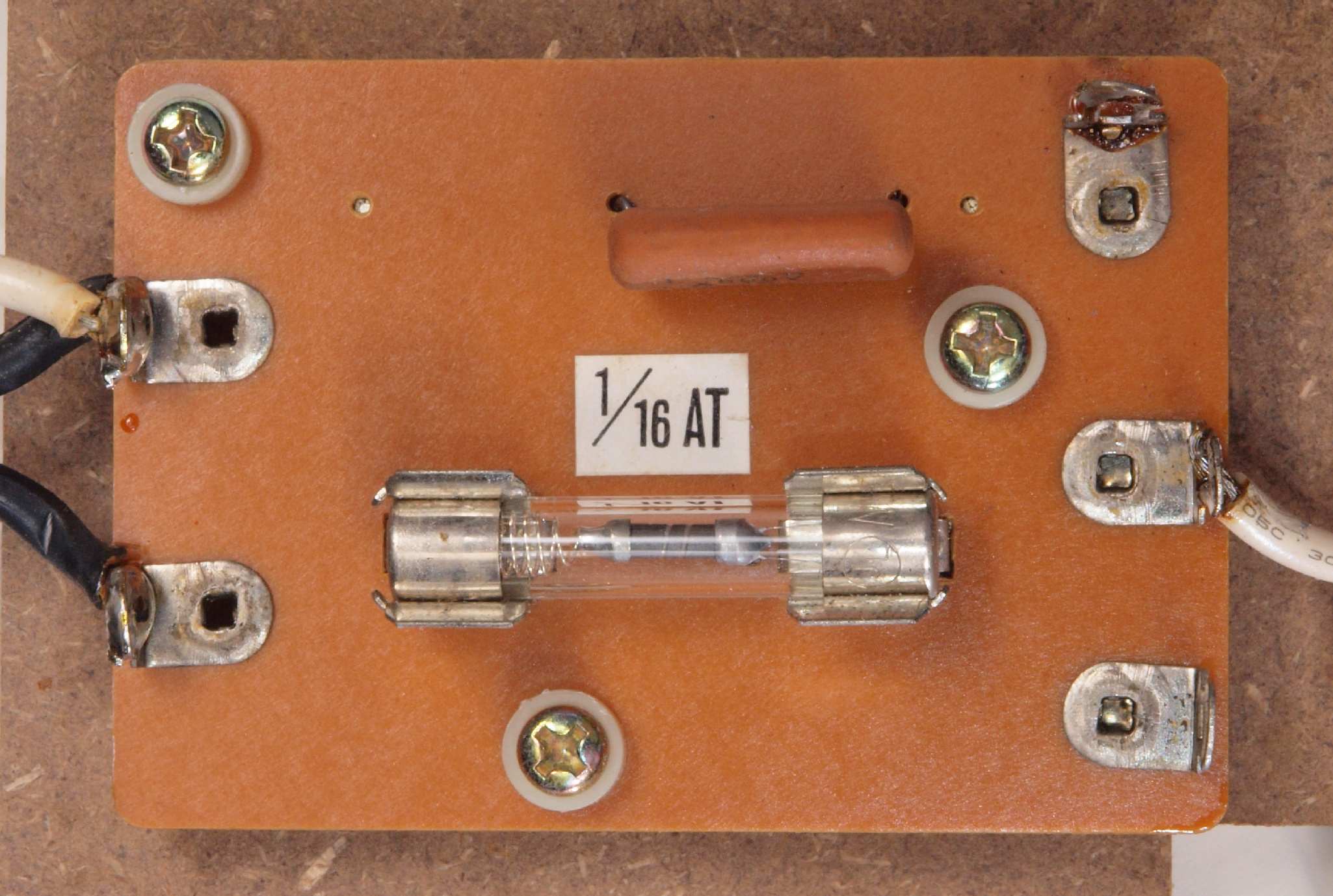

| CB1. 修理前 ヒューズ基板。 |
![]()  |

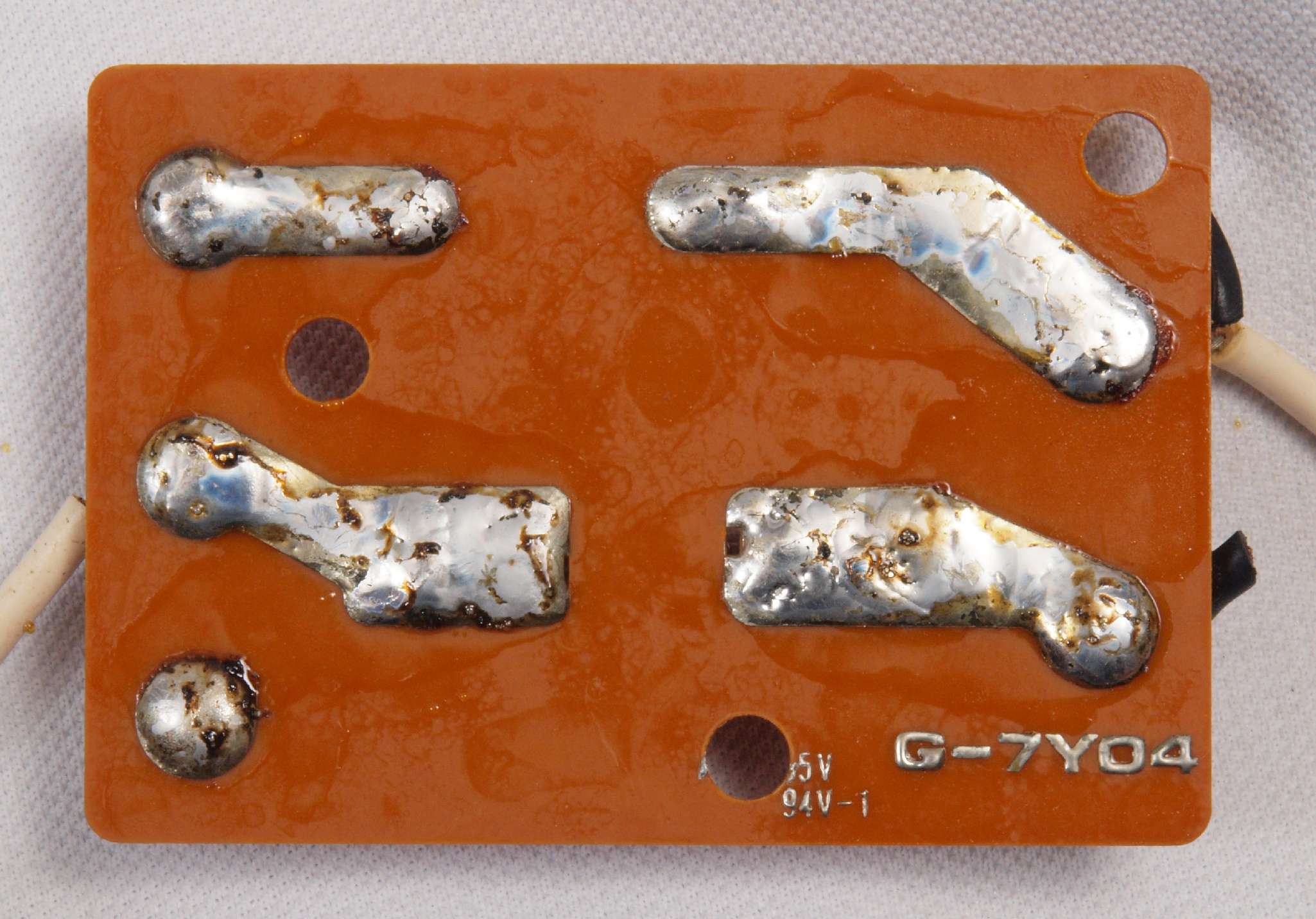

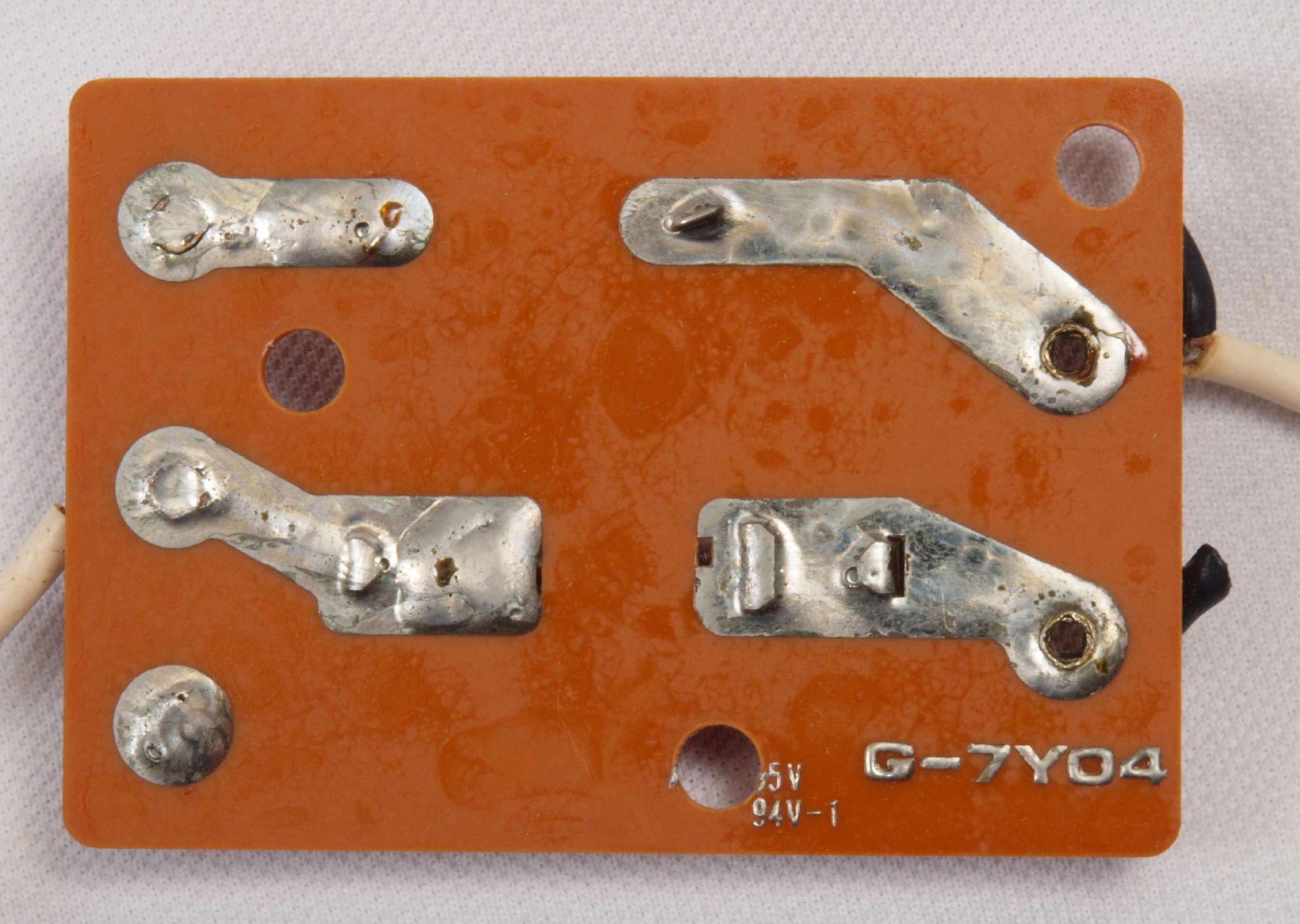

| CB2. 修理前 ヒューズ基板裏。 |
![]()  |

| CB3. 修理(半田補正)後 ヒューズ基板裏。 |
![]()  |

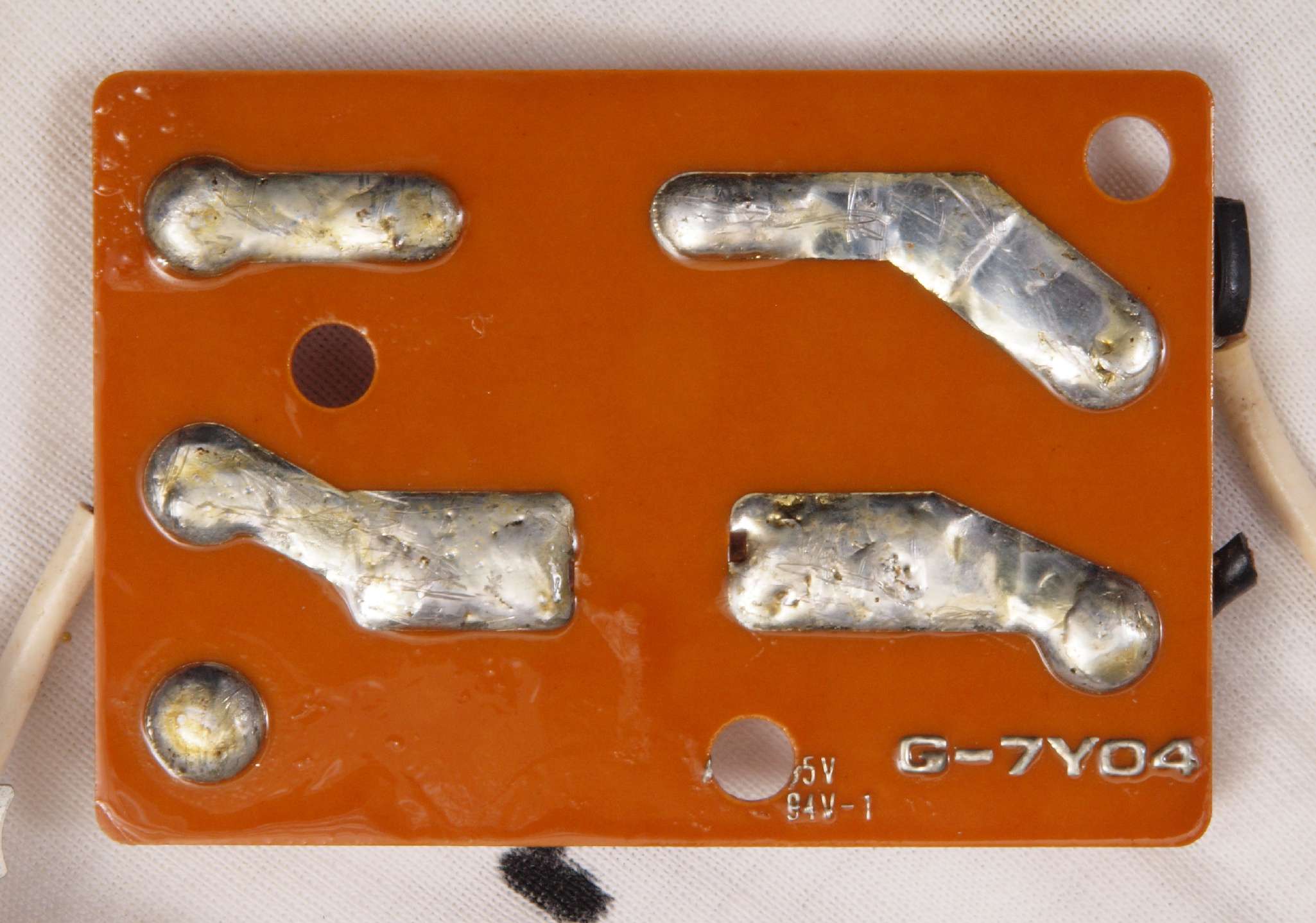

| CB4. 完成ヒューズ基板裏、 洗浄後コート液を塗る。 |
![]()  |

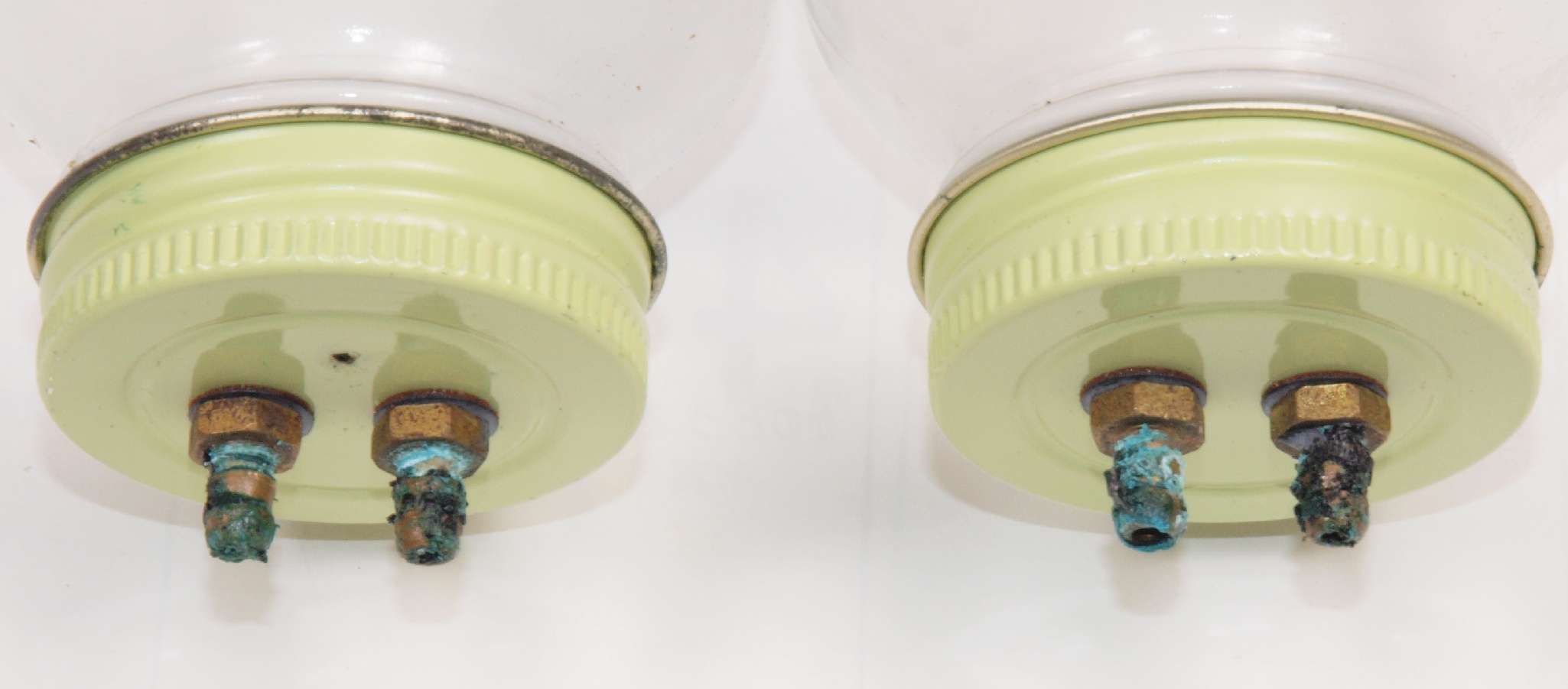

| CC1. 修理前 チャンバーの配管ニップル。 |
![]()  |

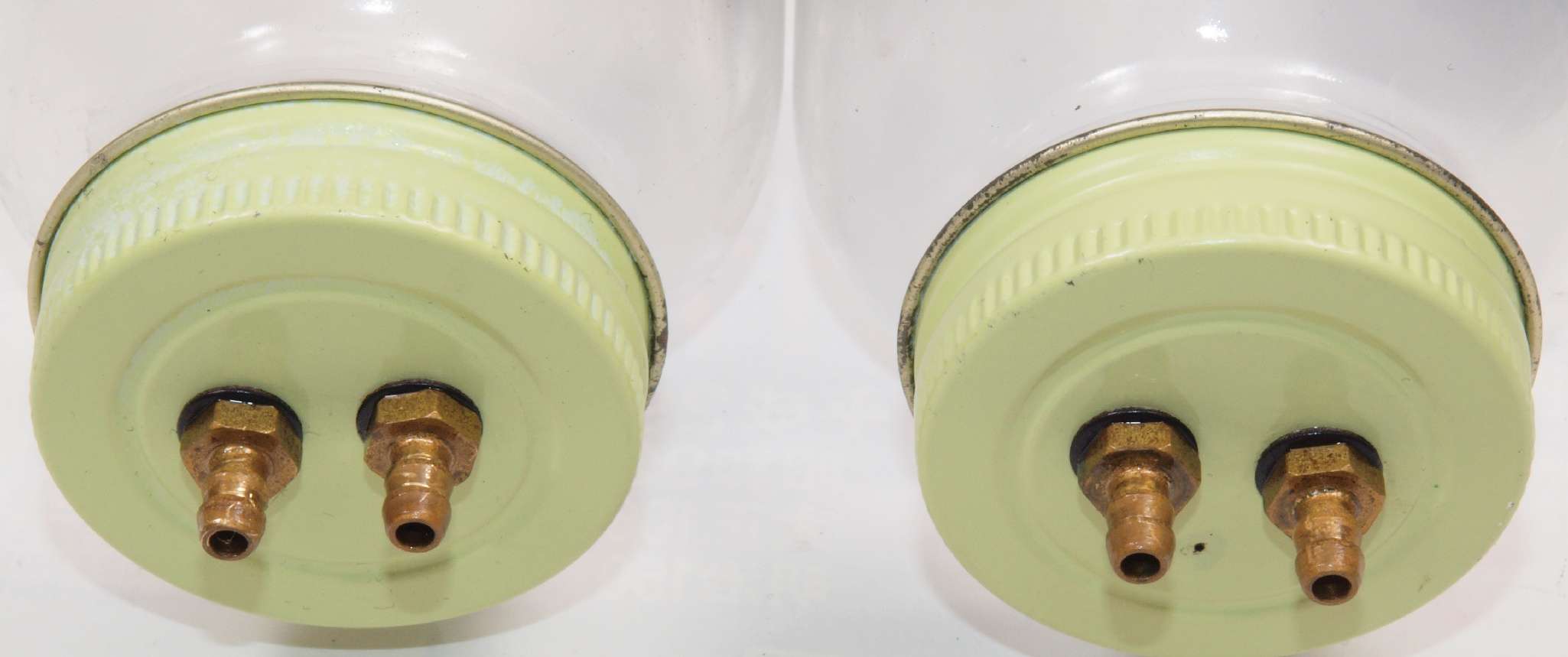

| CC2. 修理中 チャンバーの配管ニップル、清掃後。 |
![]()  |

| CD1. 修理前 下後右の角のビニールが剥げている。 |
![]()  |

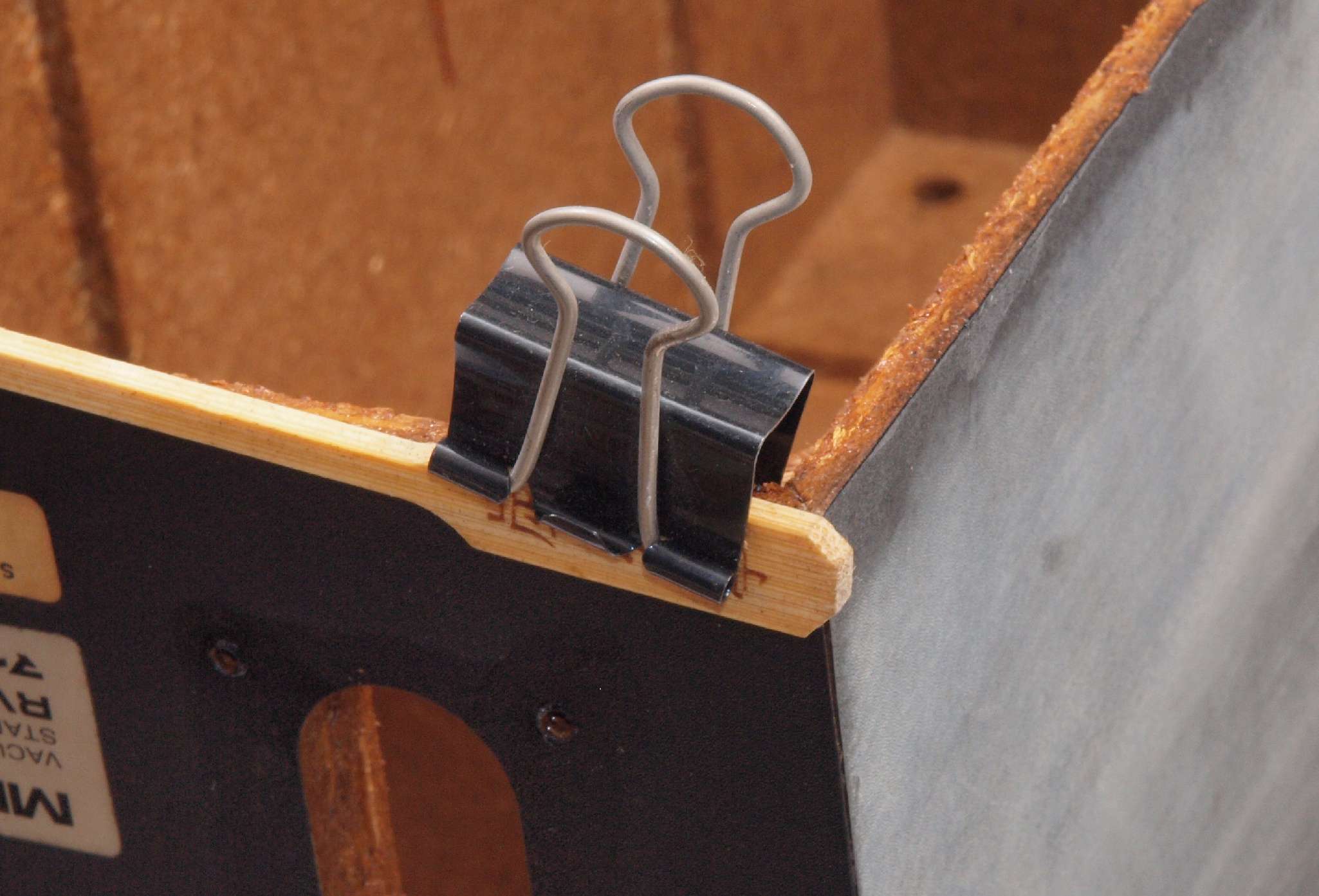

| CD2. 修理中 下後右の角のビニールが剥げている。接着する。 |
![]()  |

| CD3. 修理中 下後右の角のビニールが剥げている。接着した所。 |
![]()  |

| CD4. 修理後 下後右の角のビニールが剥げている。さらに塗装する。 |
![]()  |

| CE1. 修理中 反りに注意しながら、天日で乾燥させる。 回りは、MICRO マイクロ精機RV1090. 6台目 & THORENS TD125  |

![]()  |

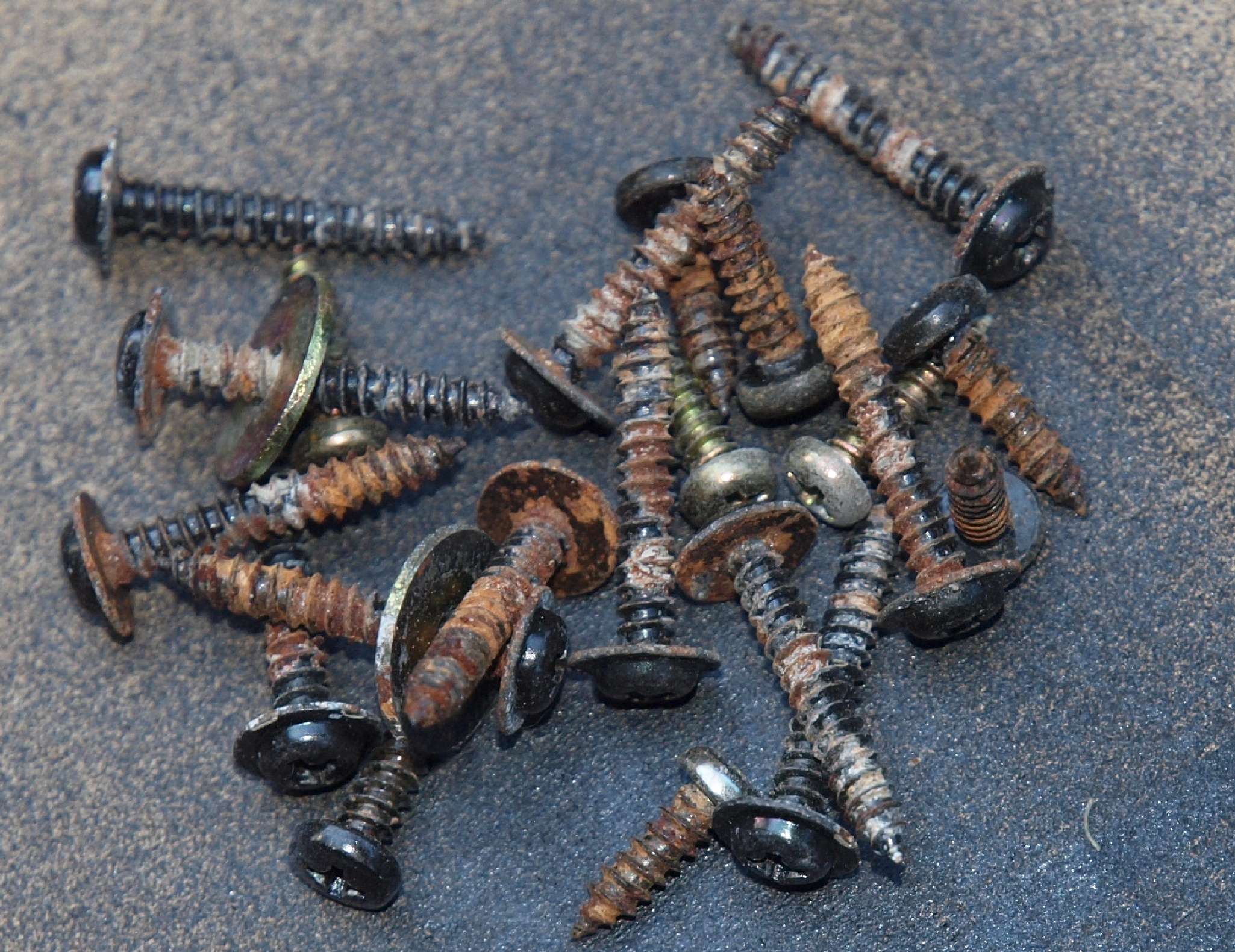

| CF1. 修理前 各種止めネジ類。 |
![]()  |

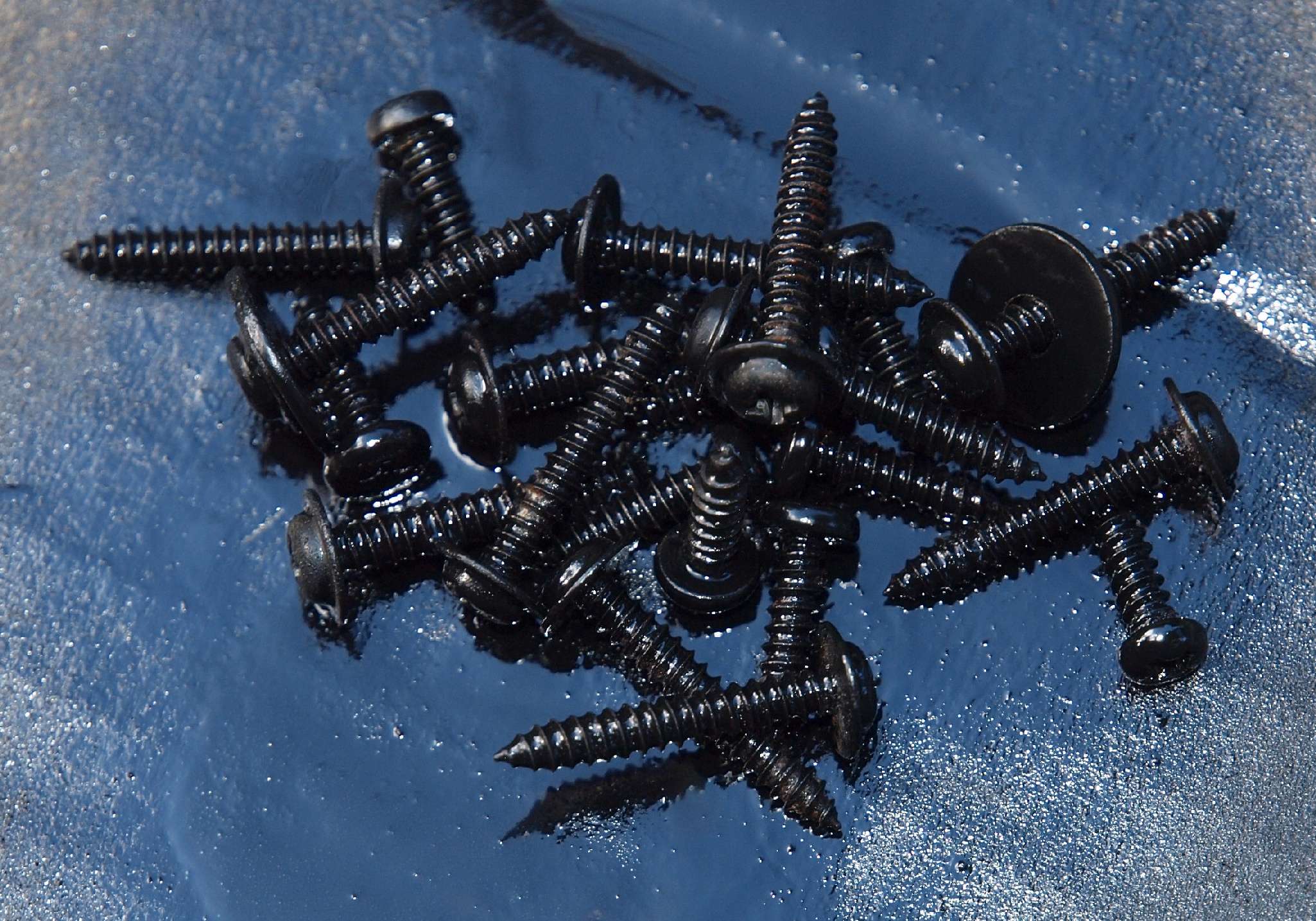

| CF2. 修理(塗装)後 各種止めネジ類。 錆止めにラッカーを吹き付ける。 |
![]()  |

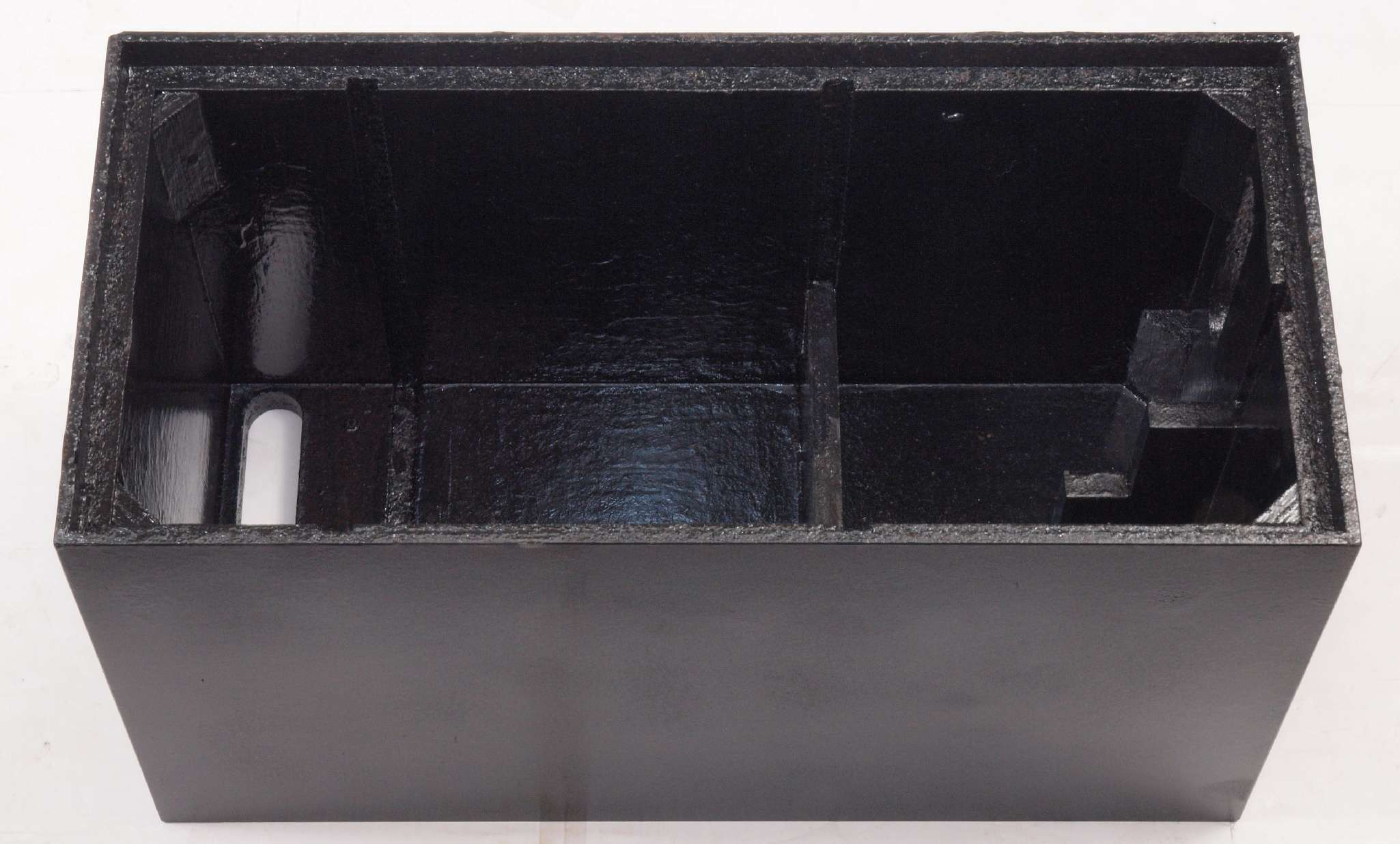

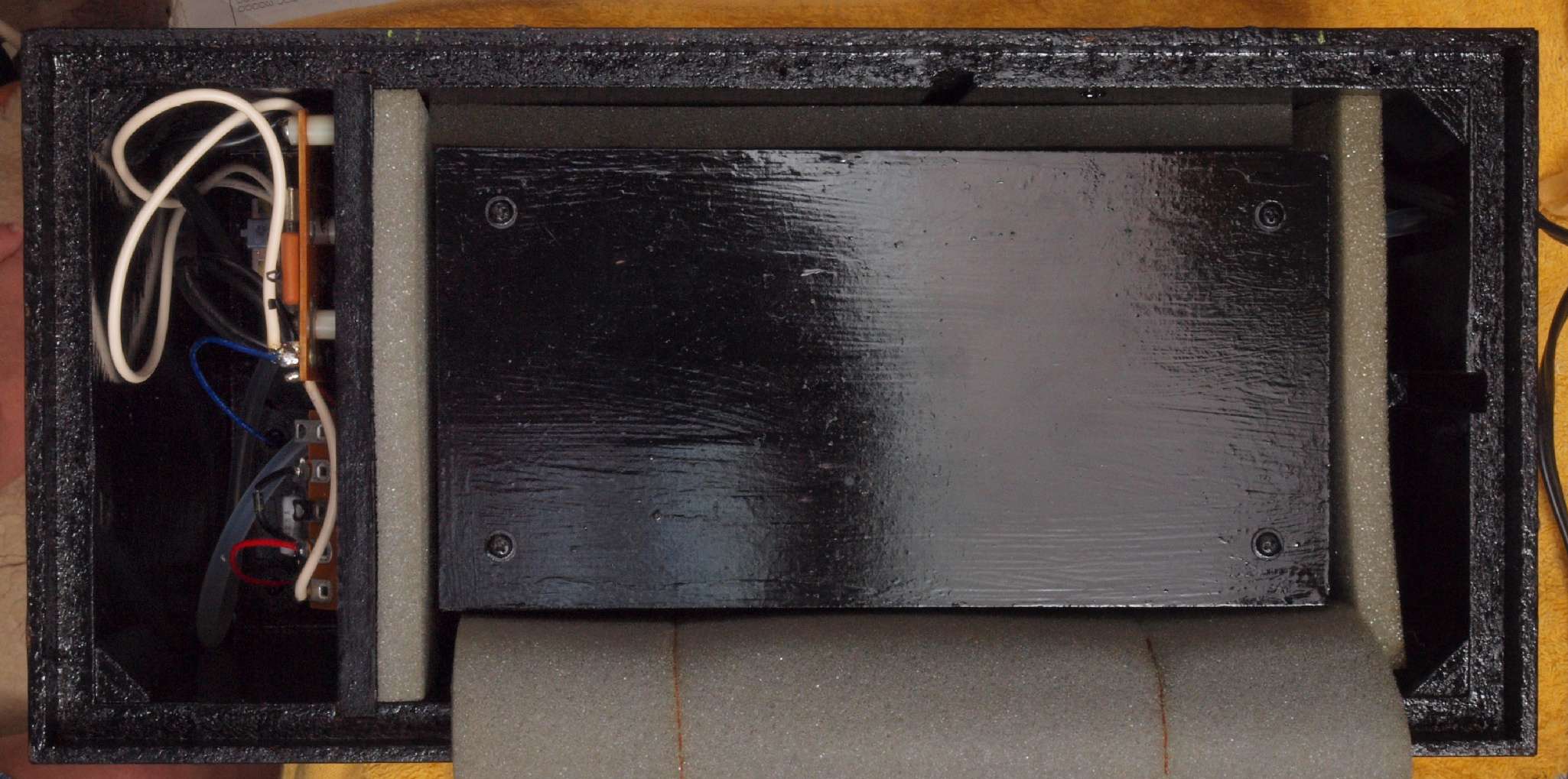

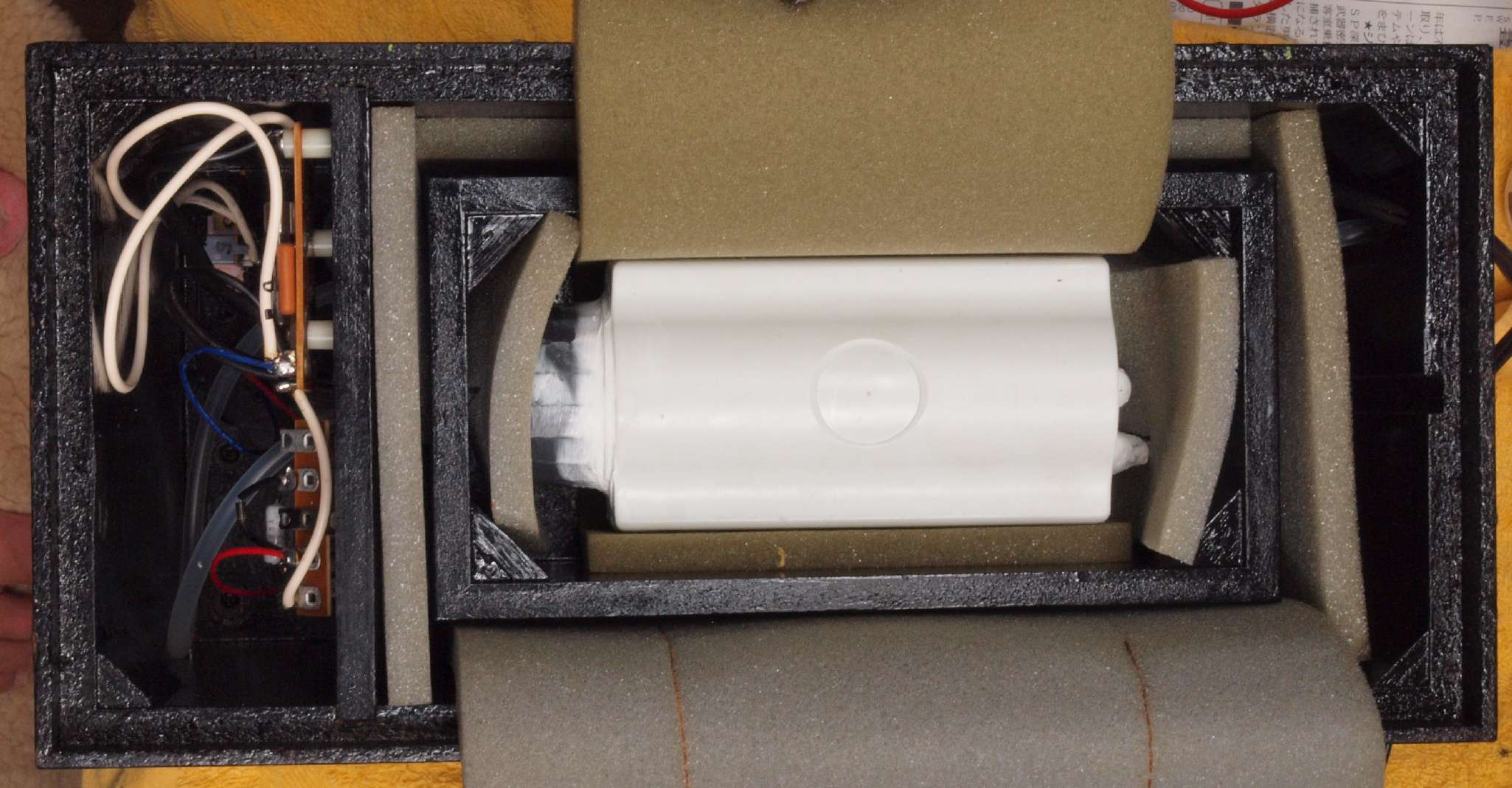

| CG1. 完成、下蓋を止める前。 |
![]()  |

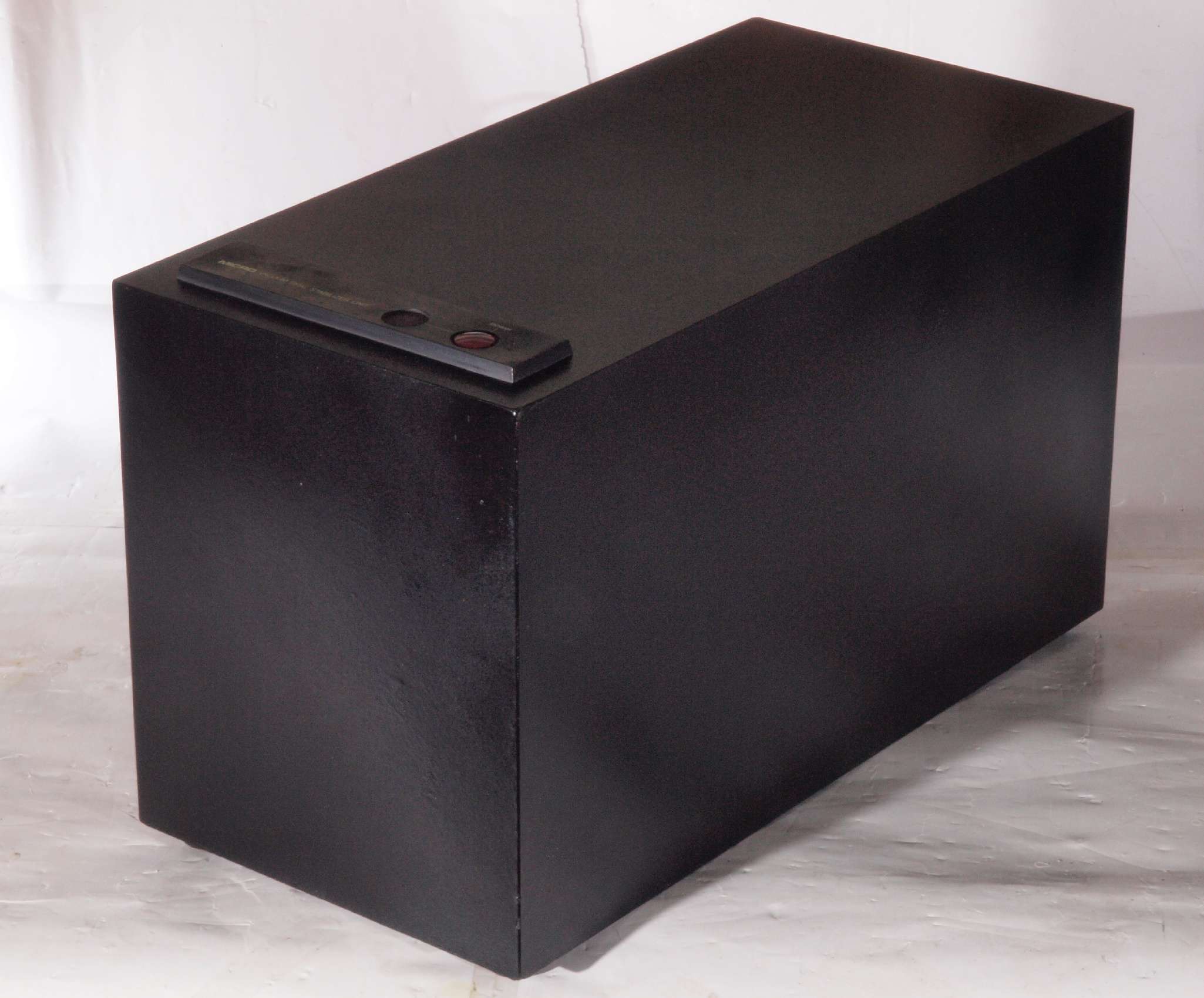

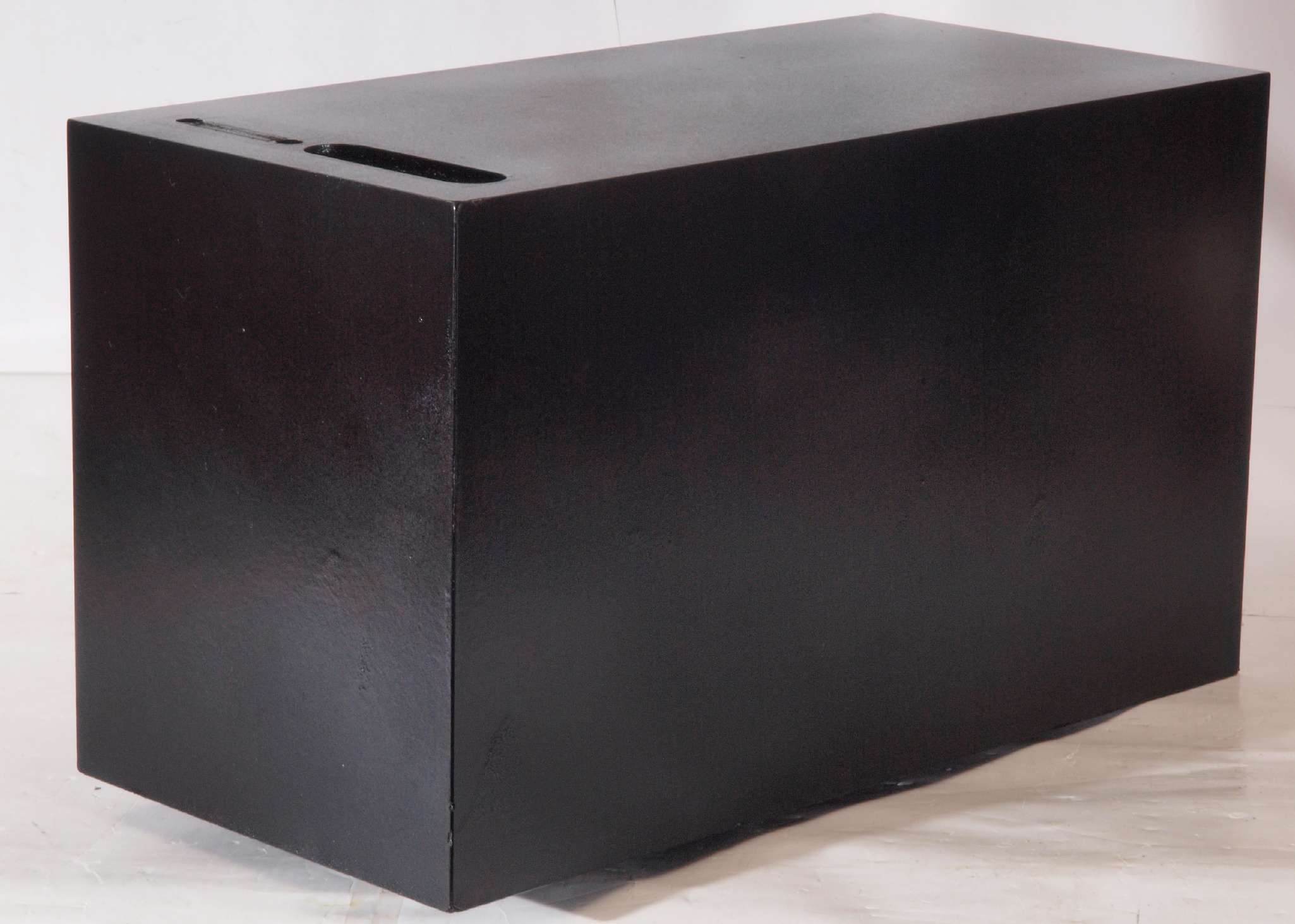

| CG2. 完成、前右から見る。 |
![]()  |

| CG3. 完成、下後右から見る。下蓋のマダラは黴の影響。 |
![]()  |

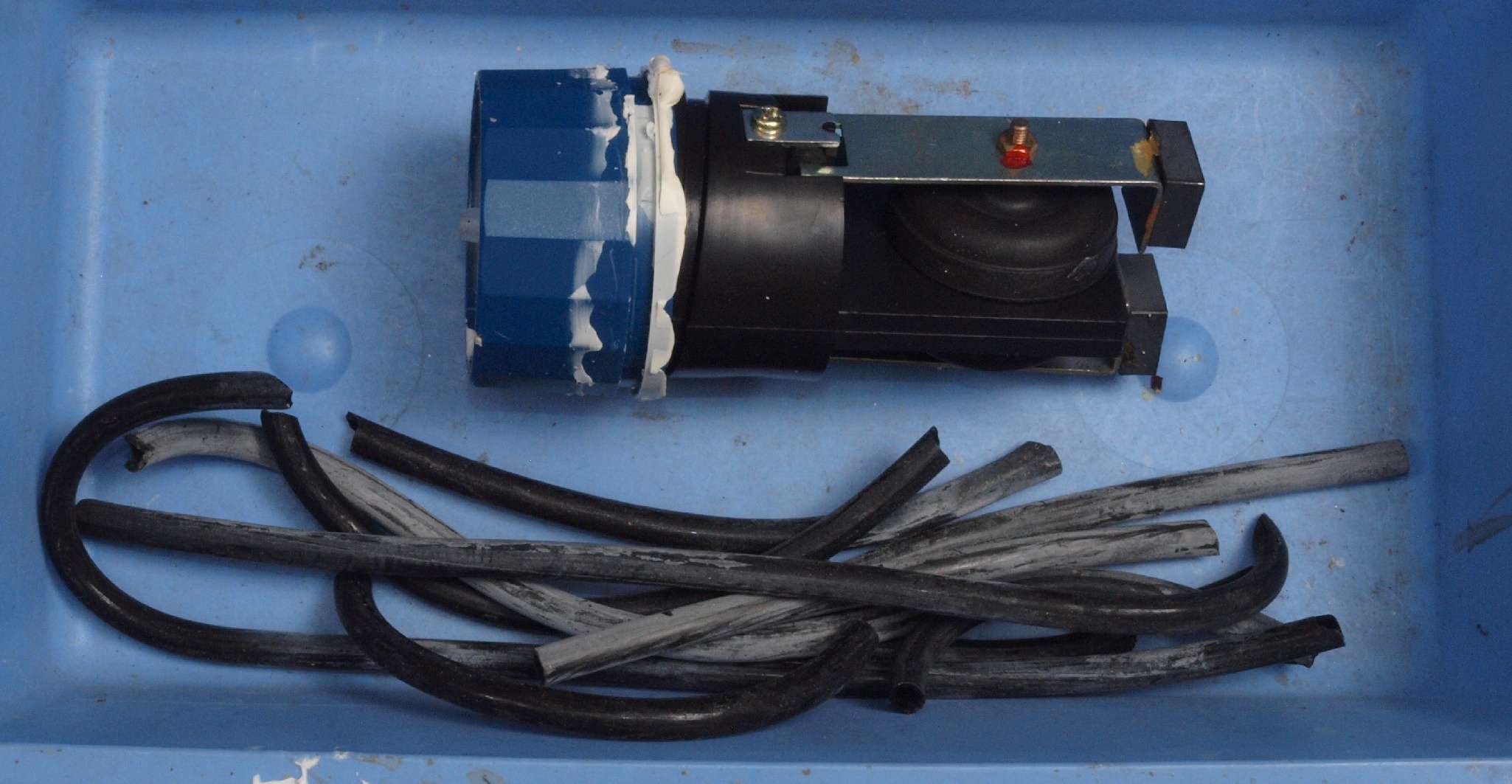

| CH. 交換部品。 |
![]()  |

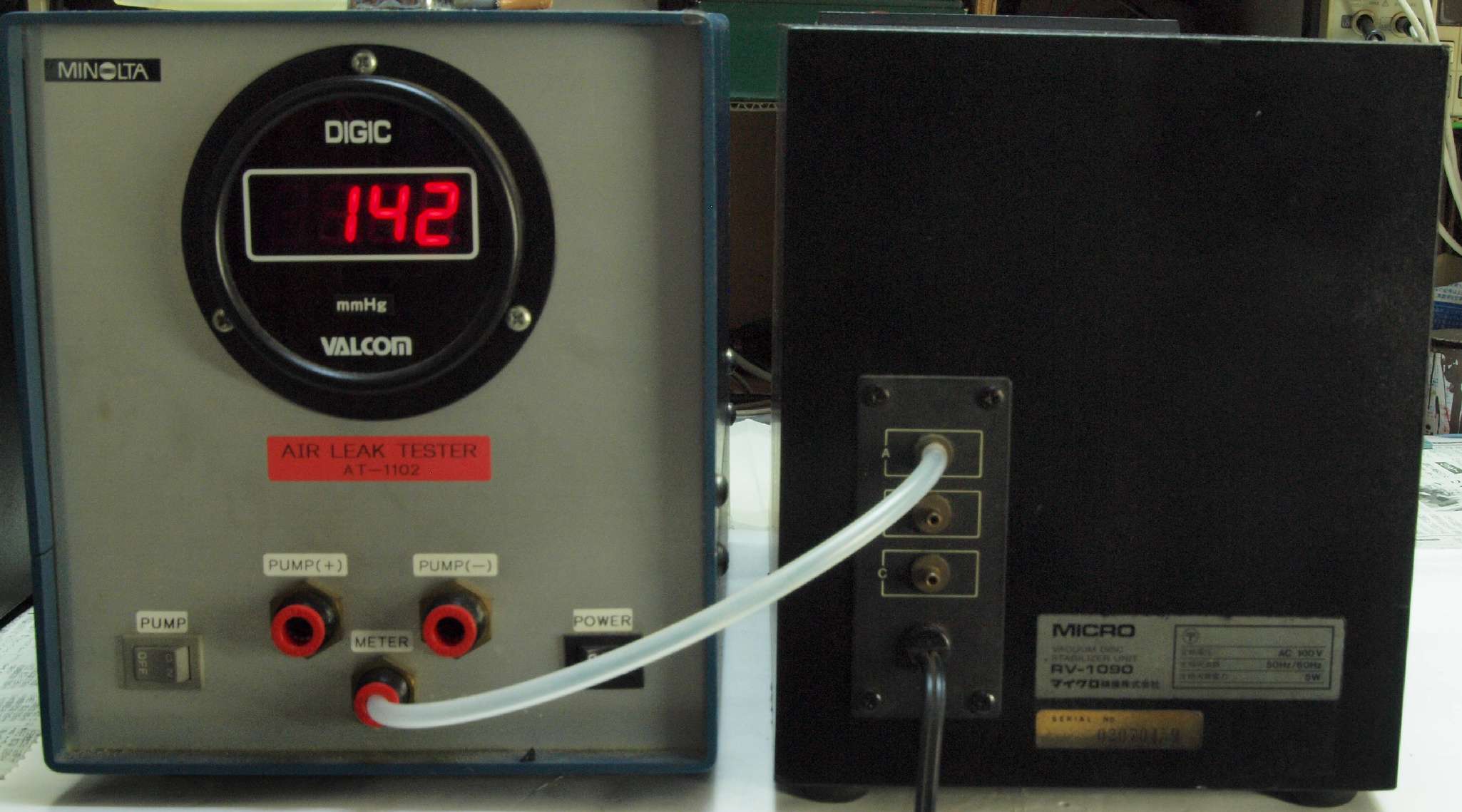

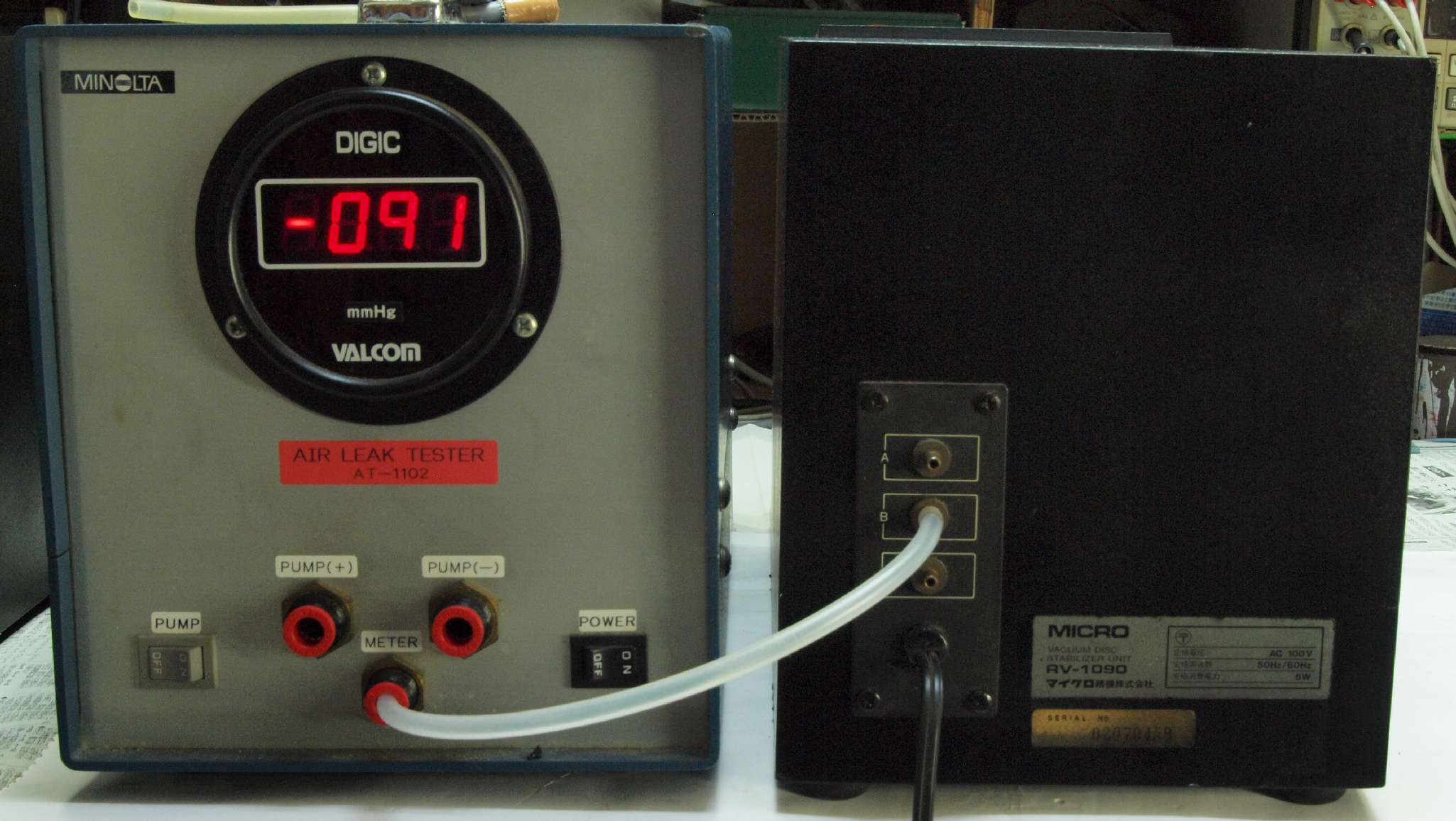

| E. 調整・測定。 画像をクリックすると、大きく(横幅2050ドット)表示されます。 E1. 「A=吐き出し」 の圧力測定。  |

![]()  |

| E2. 「B=吸い込」 の圧力測定。 Aより低いのは圧力調整バイパスが有る為。 |
![]()  |

| E3. 完成 24時間エージング。 左はRV1090. 6台目 右は THORENS TD125 |
![]()  |

| Y. ユーザー宅の設置状況 Y1. 設置状況、 正面から見る。  |

|     |
