| CounterPoint SA−12. 3台目修理 | ||||||||||||||||||||||||||
| 2026/1/*.到着 1/*完了 | ||||||||||||||||||||||||||
| Conrad Johnson MV−125、SA−4.3台目、SA−4.4台目、SA−4.5台目、 SA−4.6台目、SA−4.7台目、SA−4.8台目、SA−4.9台目、SA−4.10台目 ユーザー。 | ||||||||||||||||||||||||||
A. 修理前の状況
B. 原因
C. 修理状況
D. 使用部品
F. 修理費 ,000円 3台目からの、お馴染みさん価格。 Y. ユーザー宅の設置状況 S. CounterPoint SA−12 の仕様(カタログ・マニアルより) |
||||||||||||||||||||||||||

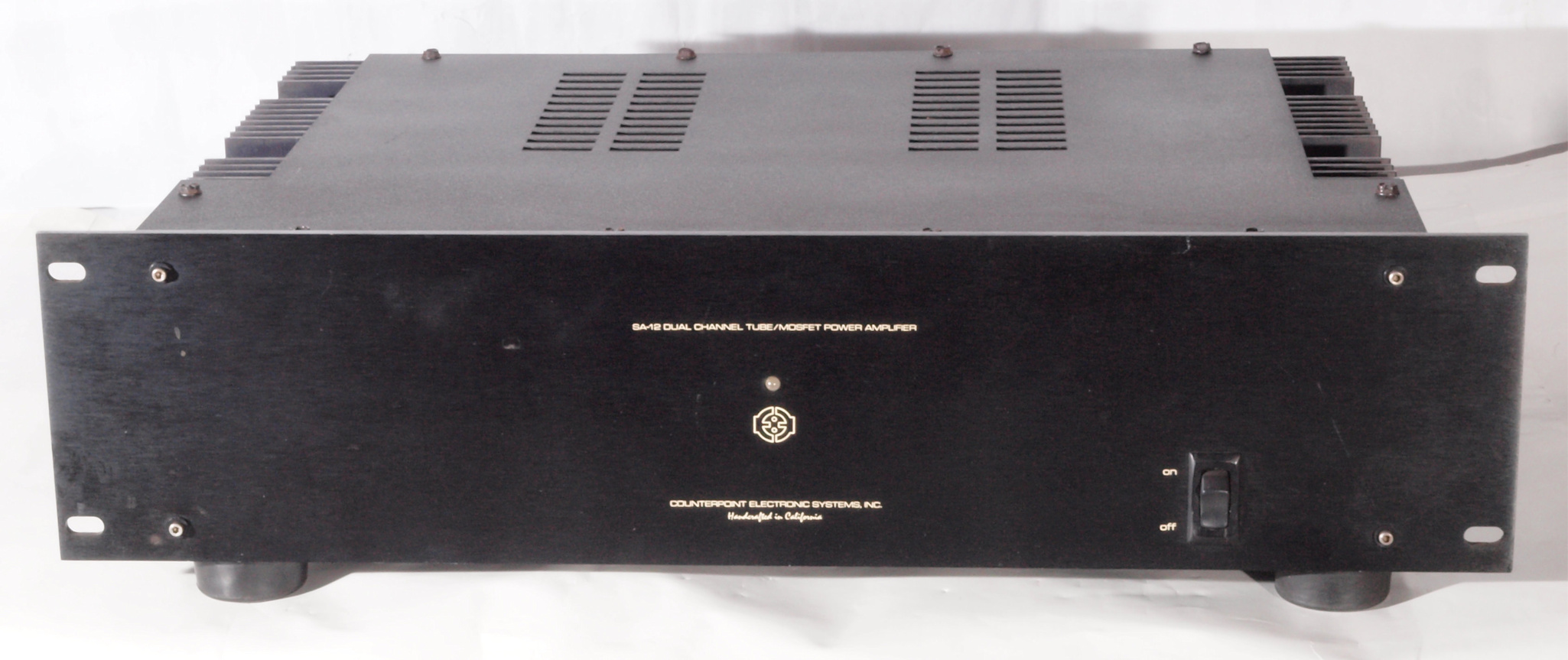

| A. 修理前の状況。 画像をクリックすると、大きく(横幅2050ドット)表示されます。 A11. 点検中 前から見る |
||||||||||||||||||||||||||

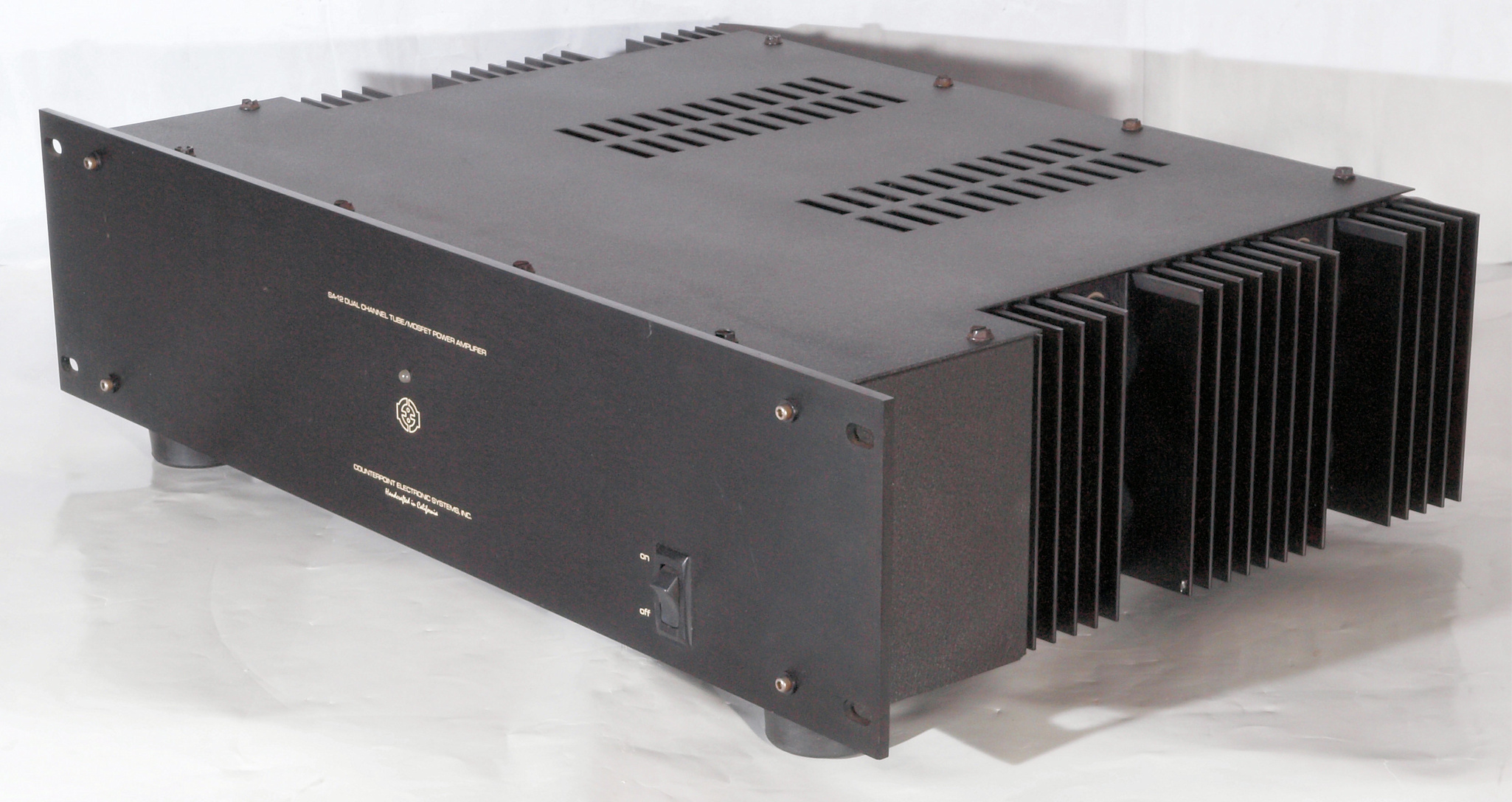

| A12. 点検中 前右から見る | ||||||||||||||||||||||||||

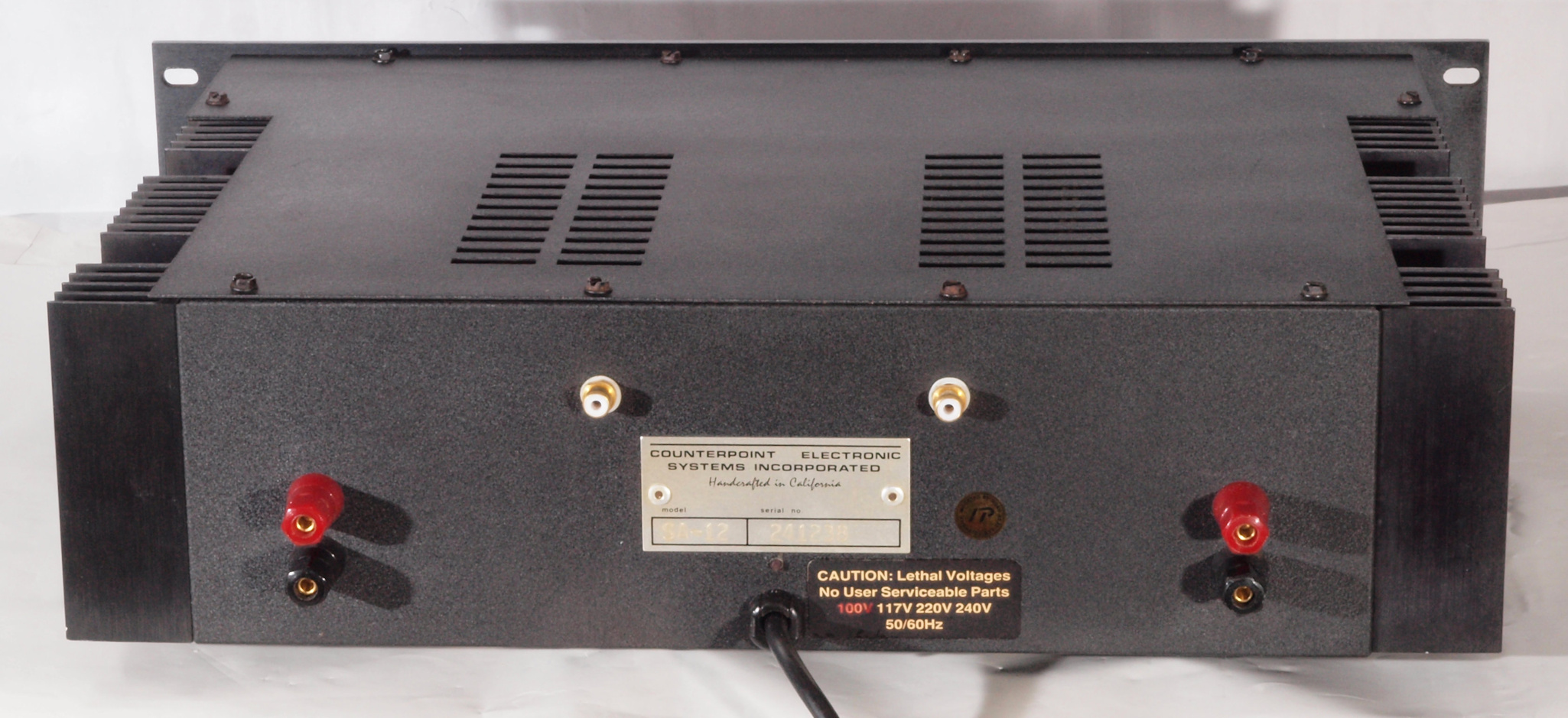

| A13. 点検中 後から見る | ||||||||||||||||||||||||||

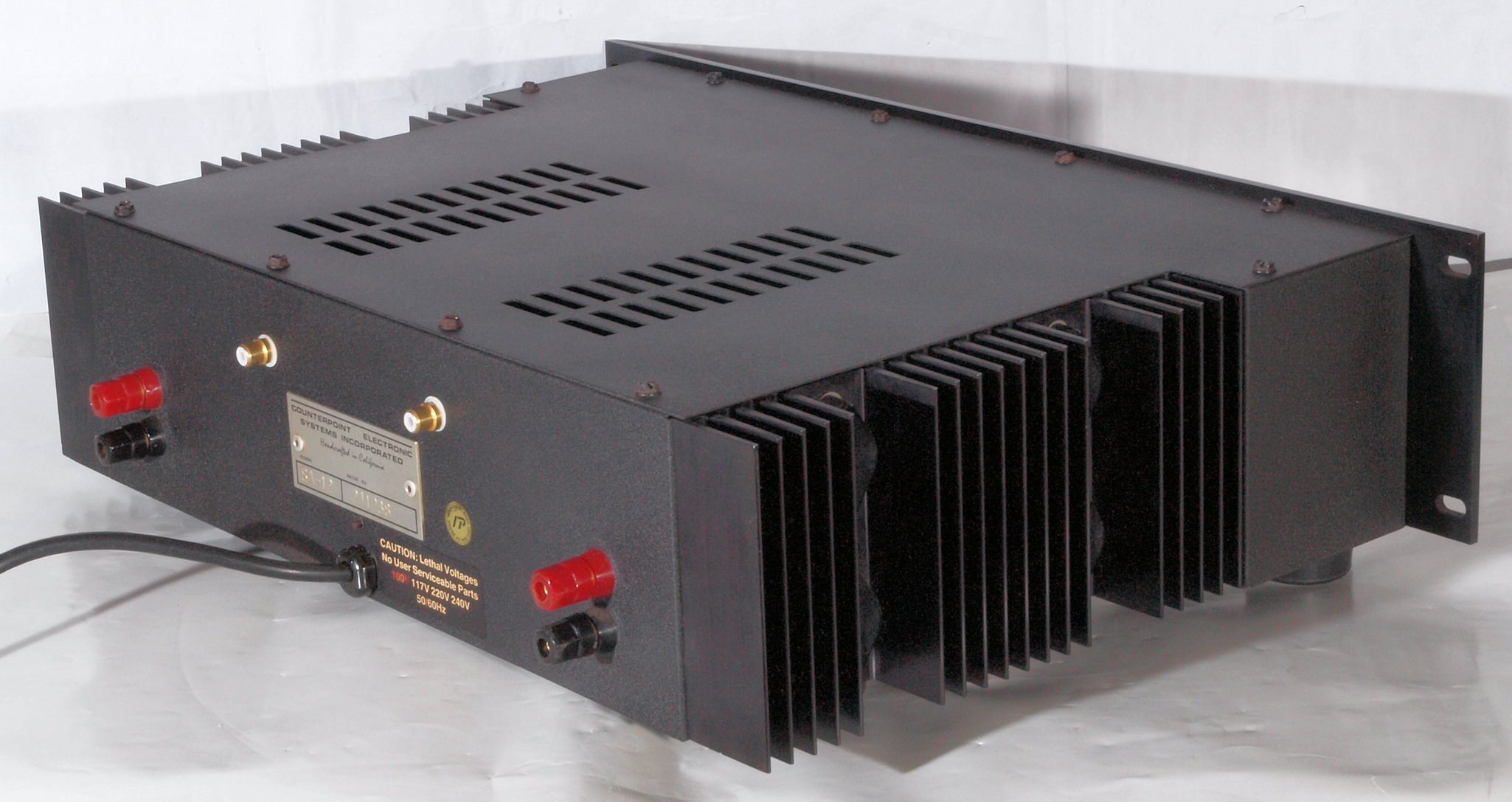

| A14. 点検中 後左から見る | ||||||||||||||||||||||||||
| A15. 点検中 上から見る | ||||||||||||||||||||||||||
| A16. 点検中 上蓋を取り、上から見る | ||||||||||||||||||||||||||
| A17. 点検中 上蓋を取り、上から見る。頭の膨れた電解コンデンサー。 | ||||||||||||||||||||||||||

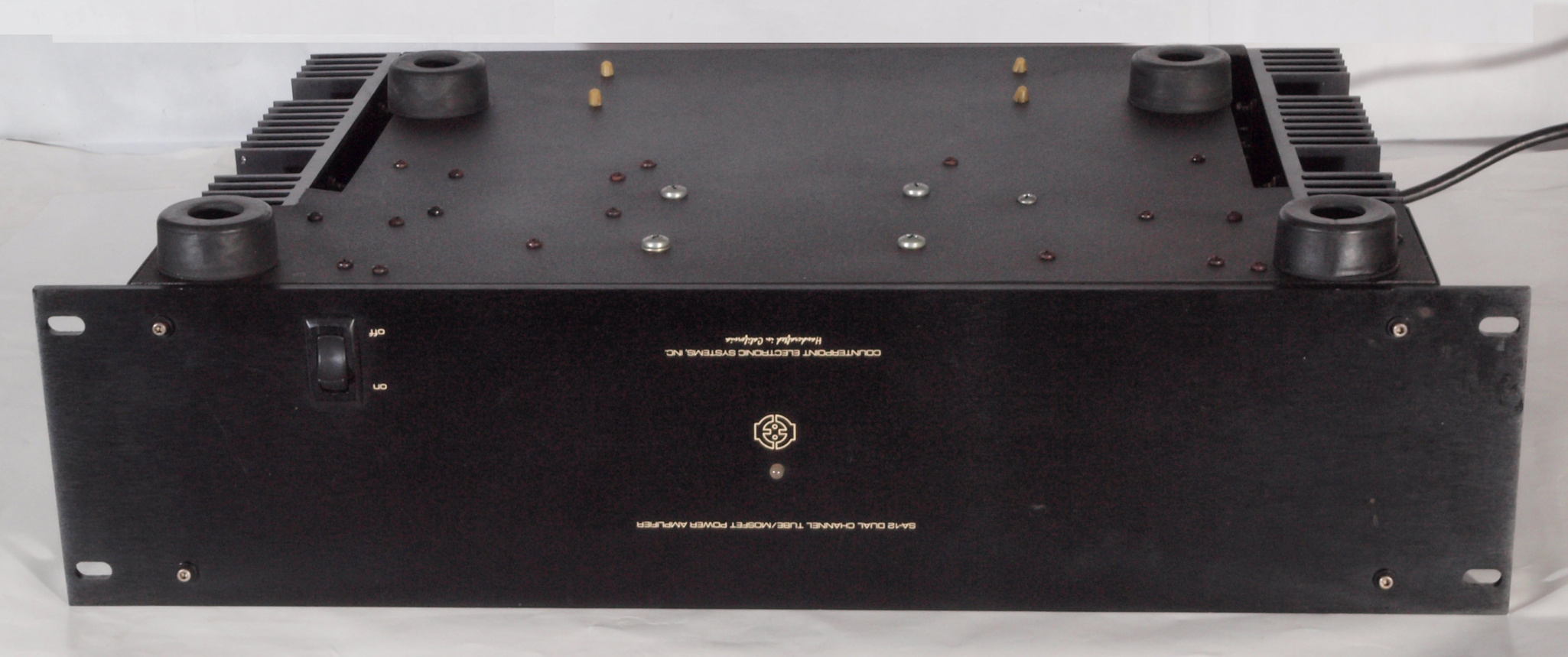

| A21. 点検中 下前から見る | ||||||||||||||||||||||||||

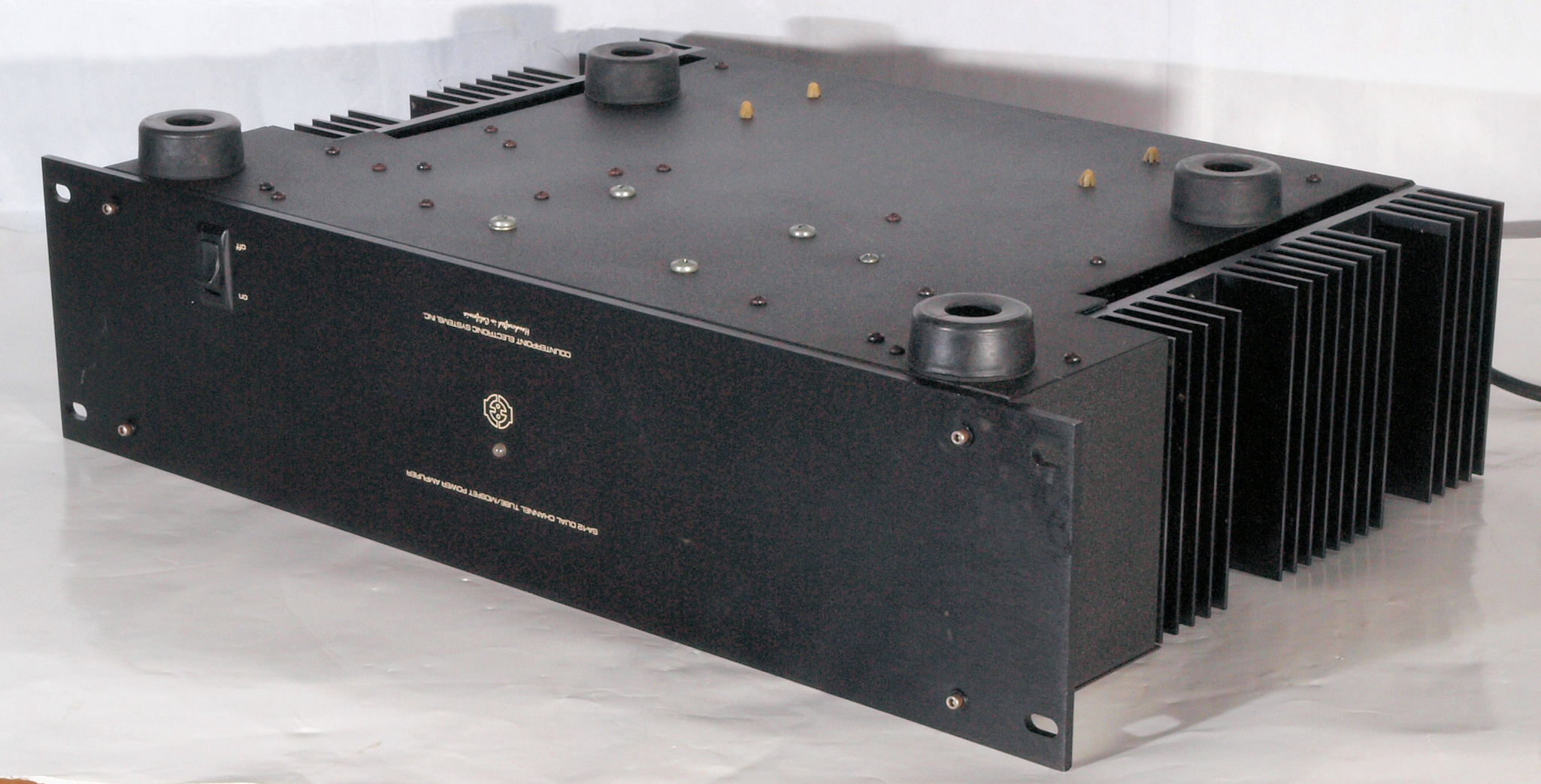

| A22. 点検中 下前左から見る | ||||||||||||||||||||||||||

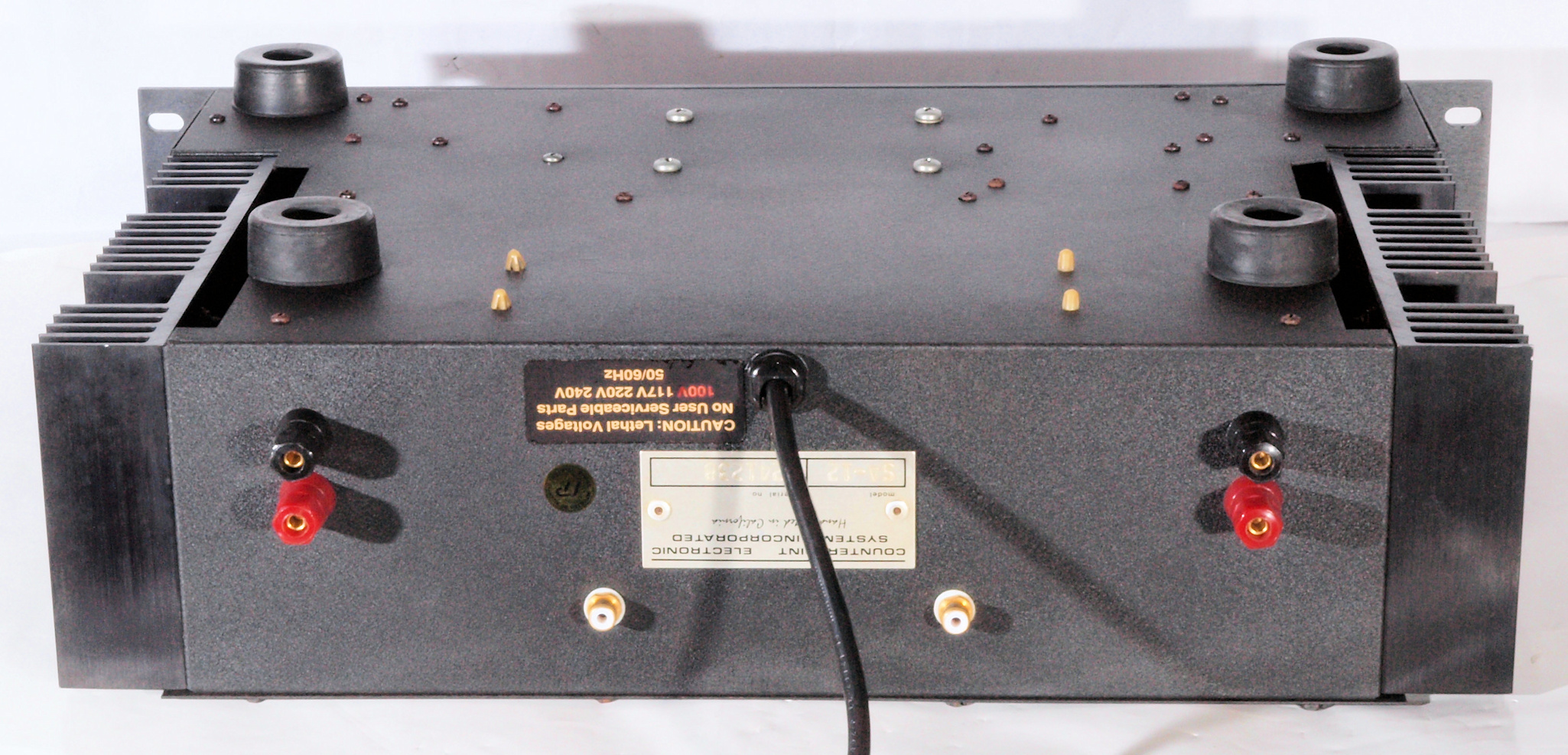

| A23. 点検中 下後から見る | ||||||||||||||||||||||||||

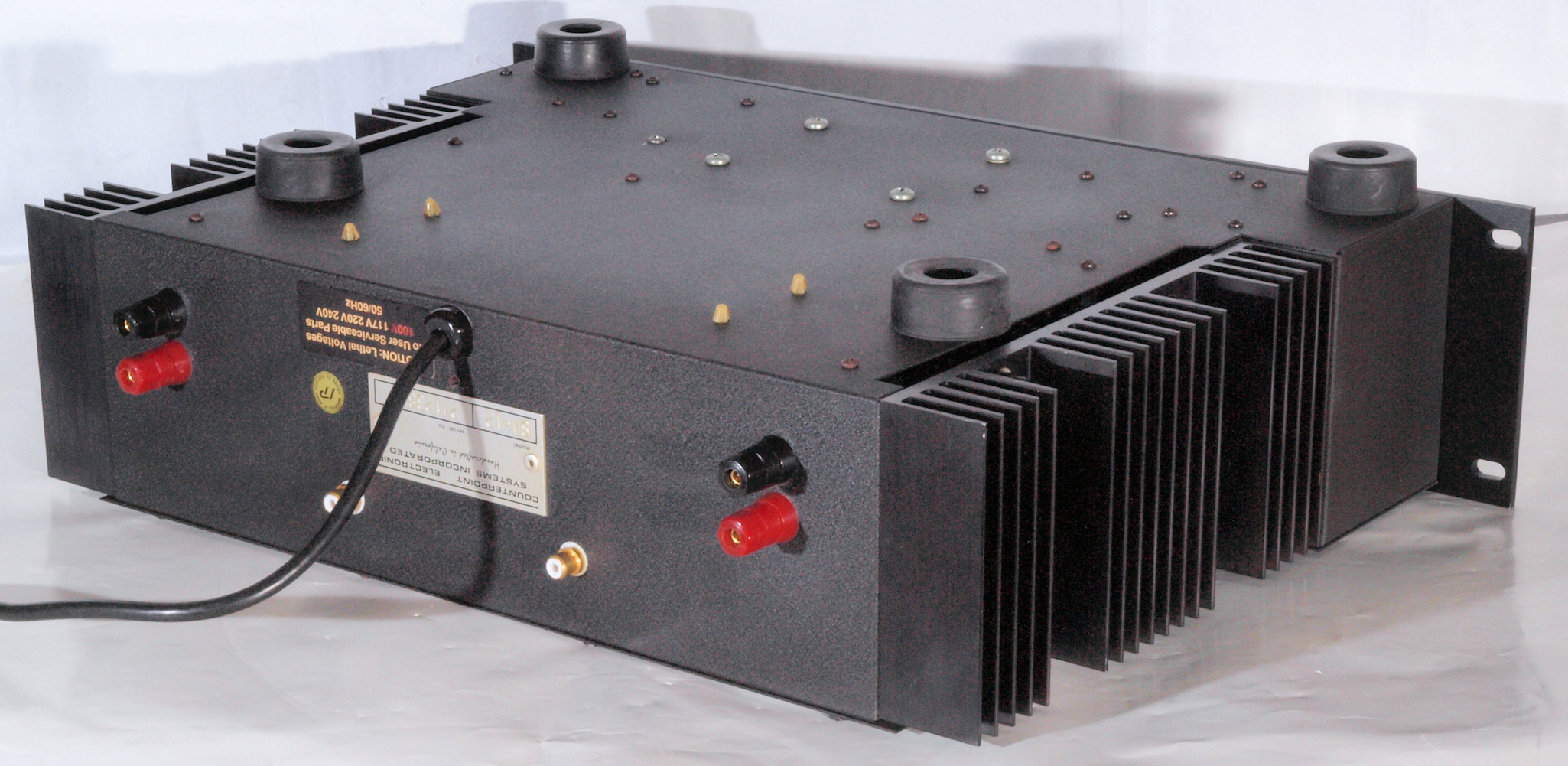

| A24. 点検中 下後右から見る | ||||||||||||||||||||||||||

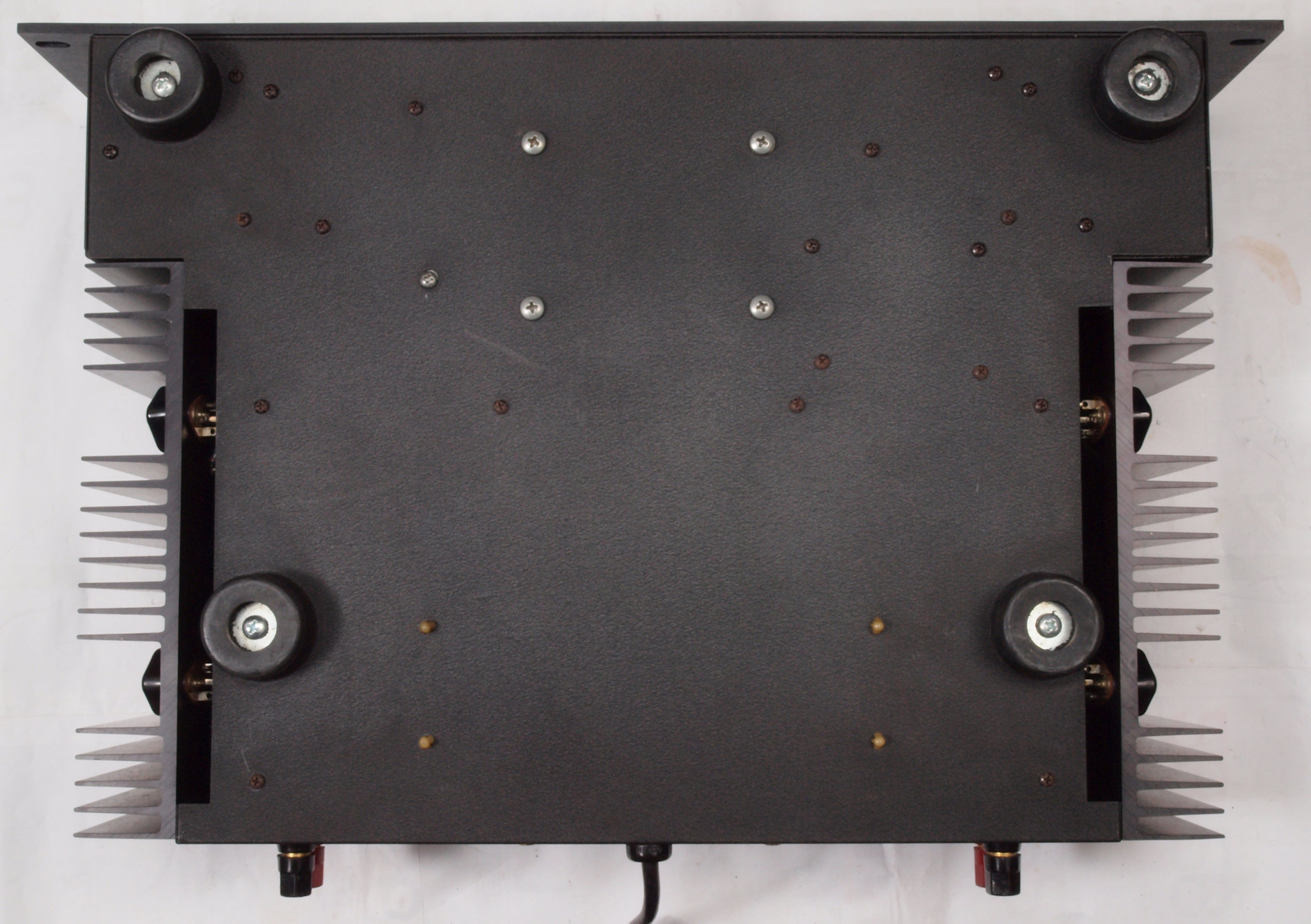

| A25. 点検中 下から見る。 | ||||||||||||||||||||||||||

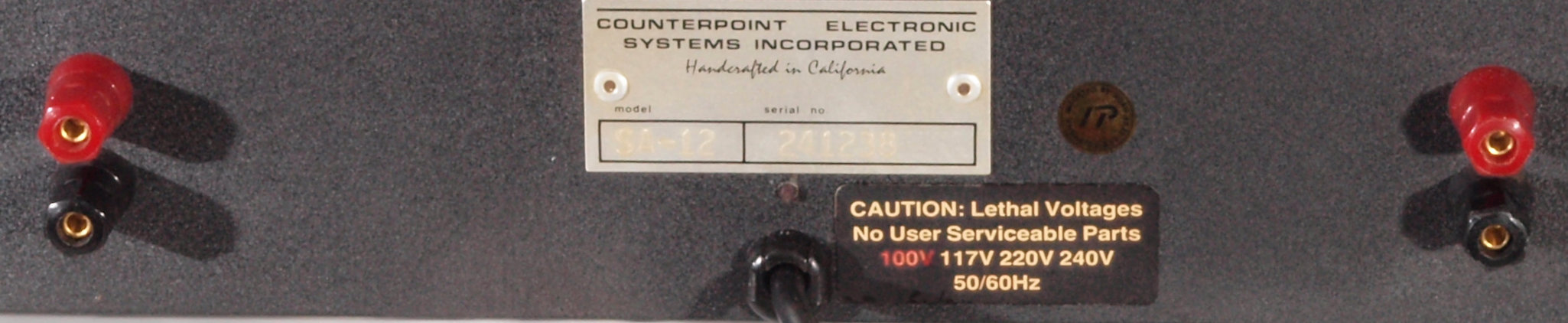

| A31. 点検中 右(A)側入出力端子。 | ||||||||||||||||||||||||||
| A32. 点検中 左(B)側入出力端子。 | ||||||||||||||||||||||||||

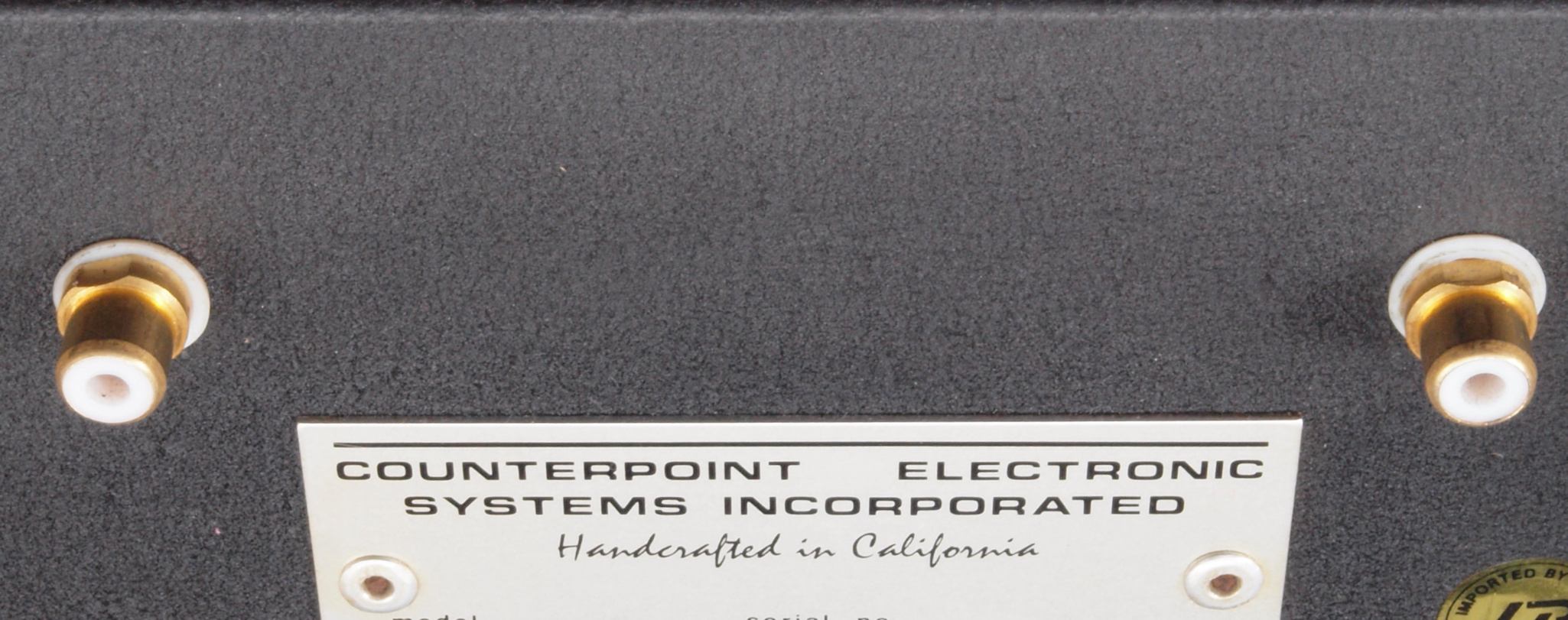

| A41. 点検中 交換するテフロン絶縁製RCA端子。 中心電極は円筒状で4つ割方式。 | ||||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||||
| A42. 点検中 WBT製RCA端子 WBT−0201。 さらに複雑な構造で「カチ」と差し込み感を与える。 | ||||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||||
| A43. 点検中 最近の「RCAプラグ」の中心電極は2割になっているので接触不良が起きにくい。 | ||||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||||

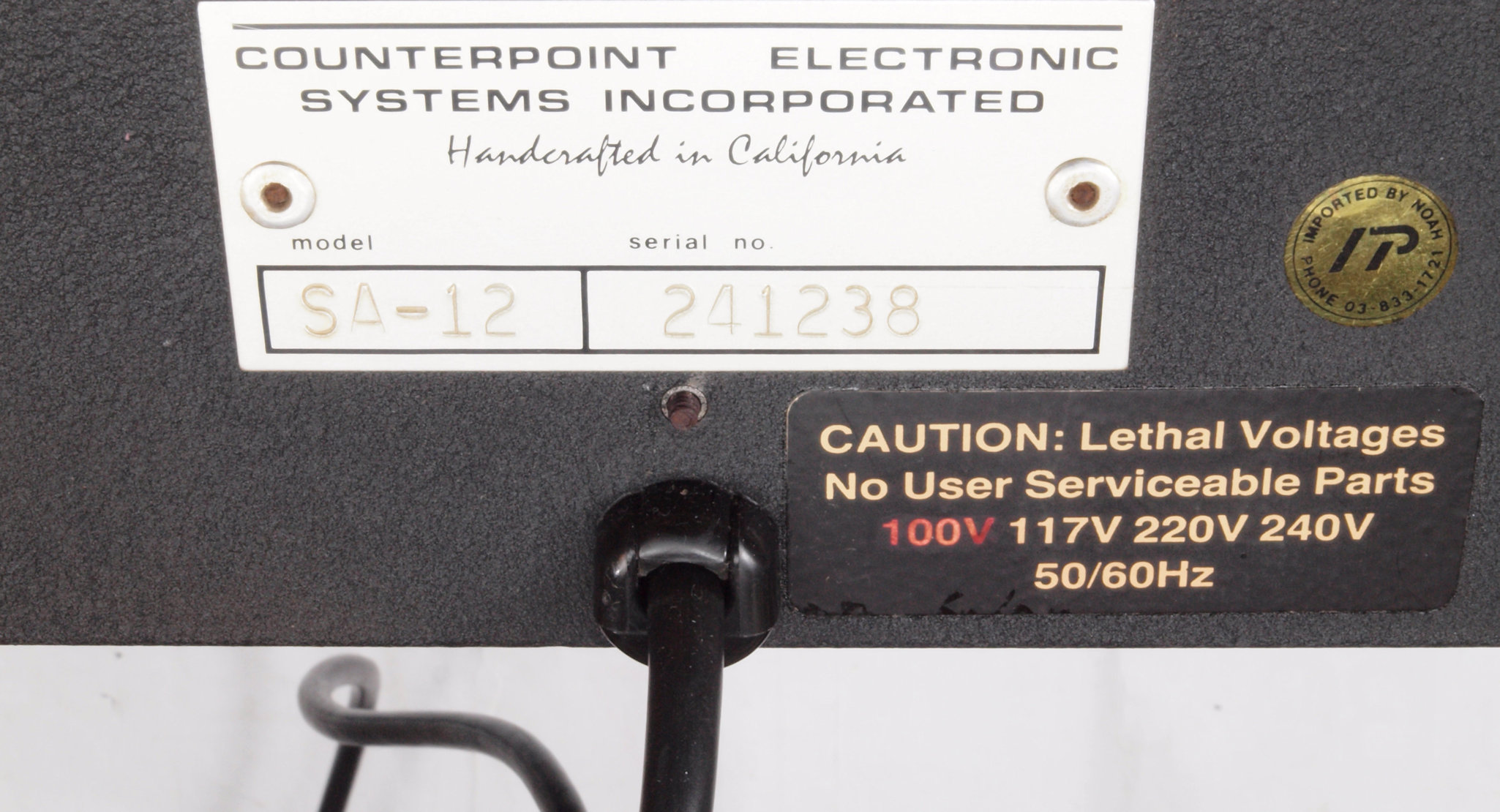

| A51. 点検中 3Pインレット取付。 | ||||||||||||||||||||||||||
| C. 修理状況。 画像をクリックすると、大きく(横幅2050ドット)表示されます。 C1. 修理前 前パネル等を養生する。 |
||||||||||||||||||||||||||
| C11.修理前 R−AMP基板 | ||||||||||||||||||||||||||
| C12.修理前 L−AMP基板 | ||||||||||||||||||||||||||
| C13.修理後 R−AMP基板 真空管ソケット4個、バランス・バイアス調整用半固定VR4個、電解コンデンサー8個、フイルムコンデンサー8個交換。 | ||||||||||||||||||||||||||
| C21.修理前 L−AMP基板裏 | ||||||||||||||||||||||||||
| C22.修理(半田補正)後 L−AMP基板裏 半田を全部やり直す+洗浄後、電解コンデンサー4個交換 | ||||||||||||||||||||||||||
| C3.交換部品 | ||||||||||||||||||||||||||
| C41.修理前上から見る | ||||||||||||||||||||||||||
| C42.修理後上から見る | ||||||||||||||||||||||||||
| E. 測定・調整。 画像をクリックすると、大きく(横幅2050ドット)表示されます。 E0. 出力・歪み率測定・調整 「見方」。 上段中 右側SP出力を「Audio Analyzer Panasonic VP−7723B」により測定。 表示LED、 左端=メモリーNo、 中左=周波数測定、 中右=出力電圧測定、 右端=歪み率測定。 上段右端 VP−7723Bの基本波除去出力を「owon SDS8202(200MHZ)」で「FFT分析」表示。 下段中 左側SP出力を「Audio Analyzer Panasonic VP−7723B」により測定。 表示LED、 左端=メモリーNo、 中左=周波数測定、 中右=出力電圧測定、 右端=歪み率測定。 下段右端 VP−7723Bの基本波除去出力を「owon SDS6062(200MHZ)」で「FFT分析」表示。 下段左端 オーディオ発振器 VP−7201A より50Hz〜100kHzの信号を出し(歪み率=約0.003%)、ATT+分配器を通し、AMPに入力。 よって、ダイアル設定出力レベルより低なります。測定機器の仕様や整備の様子はこちら、「VP−7723B」「VP−7201A」。 FFT画面の見方はこちら。 |
||||||||||||||||||||||||||

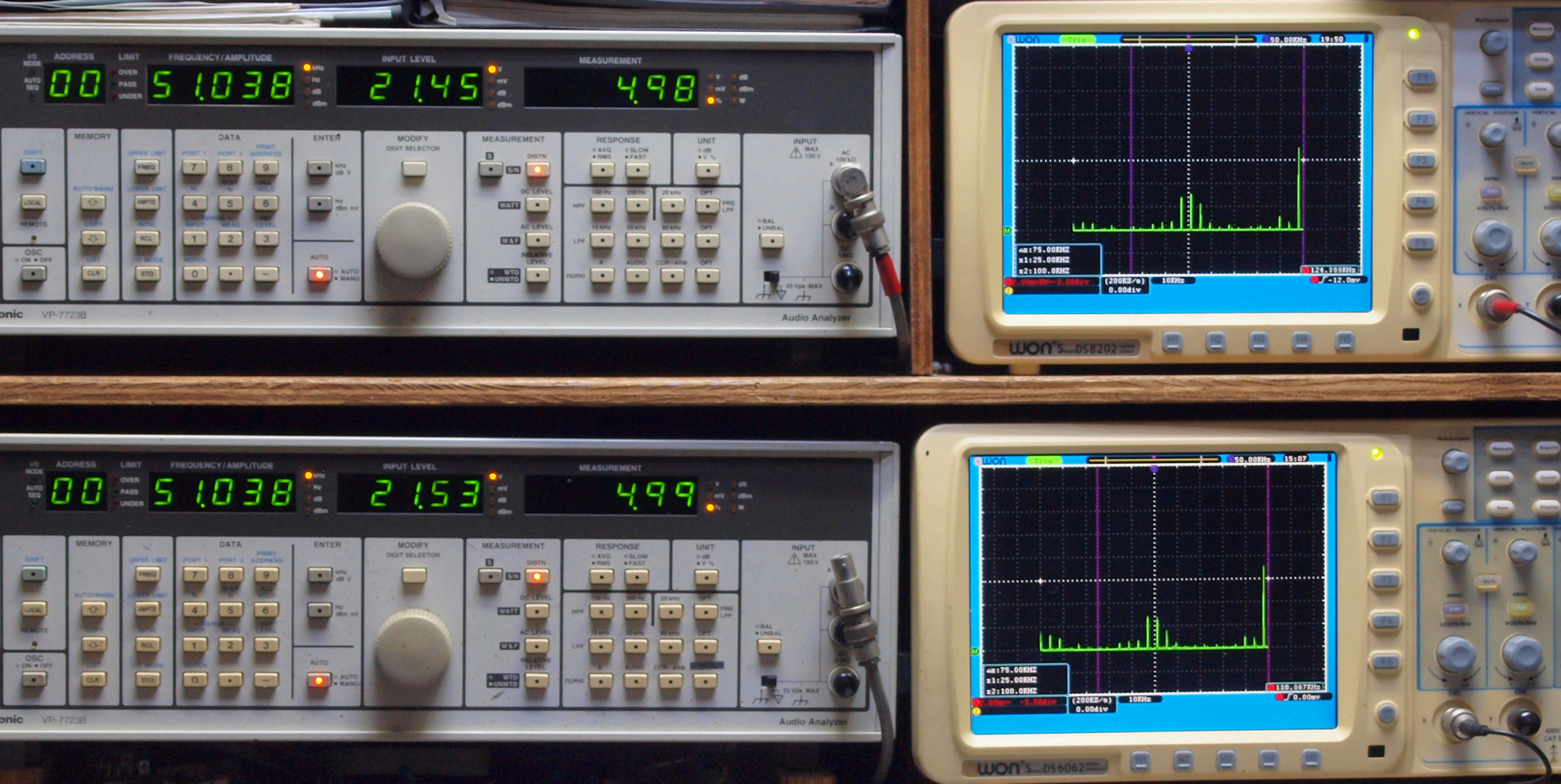

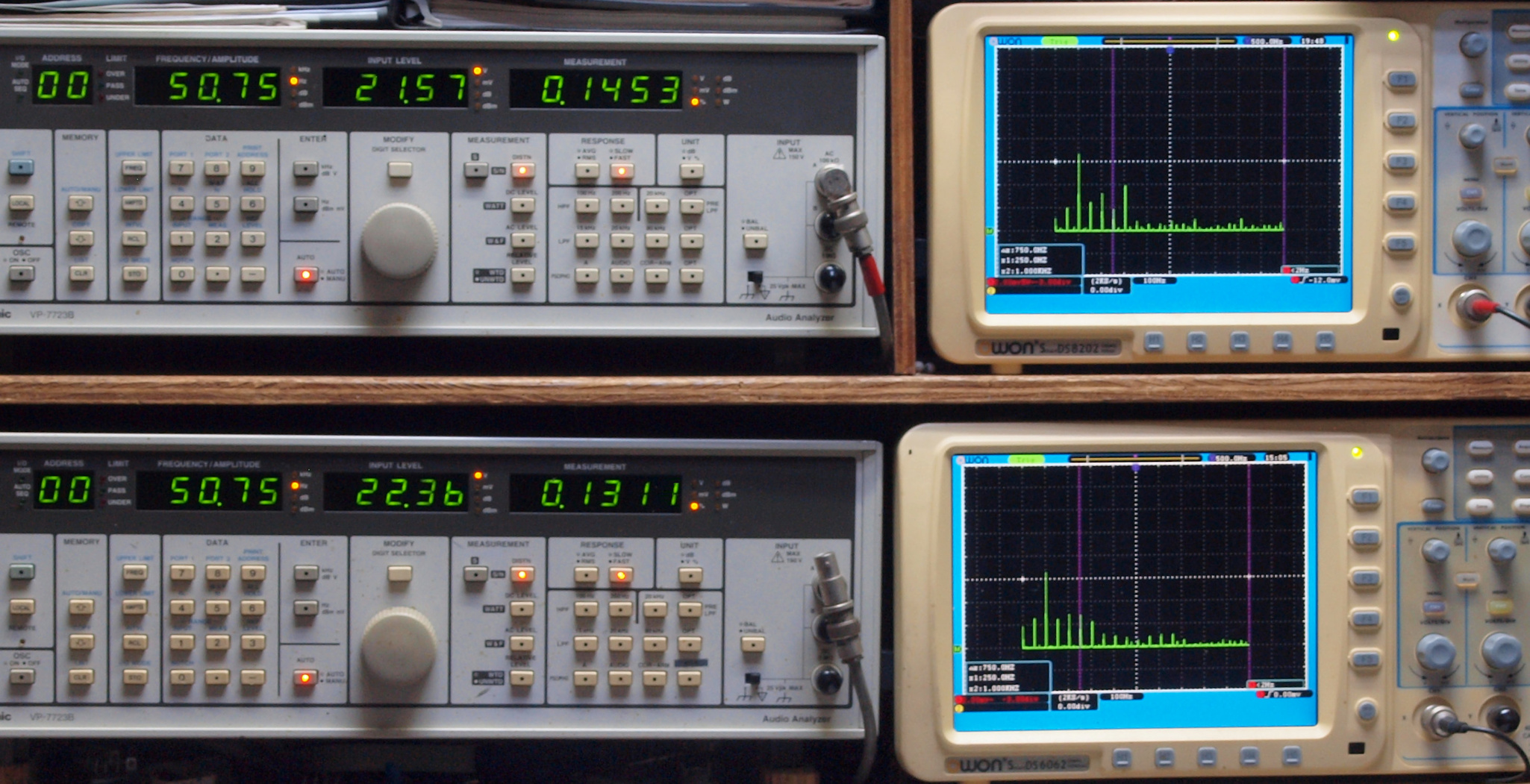

| E1. 50Hz入力、R側SP出力電圧22V=60W出力、 0.24%歪み。 L側SP出力電圧22V=60W出力、 0.237%歪み。 「FFT分析」のオシロのカーソル周波数、左=250Hz、右=1kHz。 |
||||||||||||||||||||||||||
| E2. 100Hz入力、R側SP出力電圧22V=60W出力、 0.169%歪み。 L側SP出力電圧22V=60W出力、 0.166%歪み。 「FFT分析」のオシロのカーソル周波数、左=250Hz、右=1kHz。 |
||||||||||||||||||||||||||
| E3. 500Hz入力、R側SP出力電圧22V=60W出力、 0.163歪み。 L側SP出力電圧22V=60W出力、 0.165%歪み。 「FFT分析」のオシロのカーソル周波数、左=2.5kHz、右=10kHz。 |
||||||||||||||||||||||||||

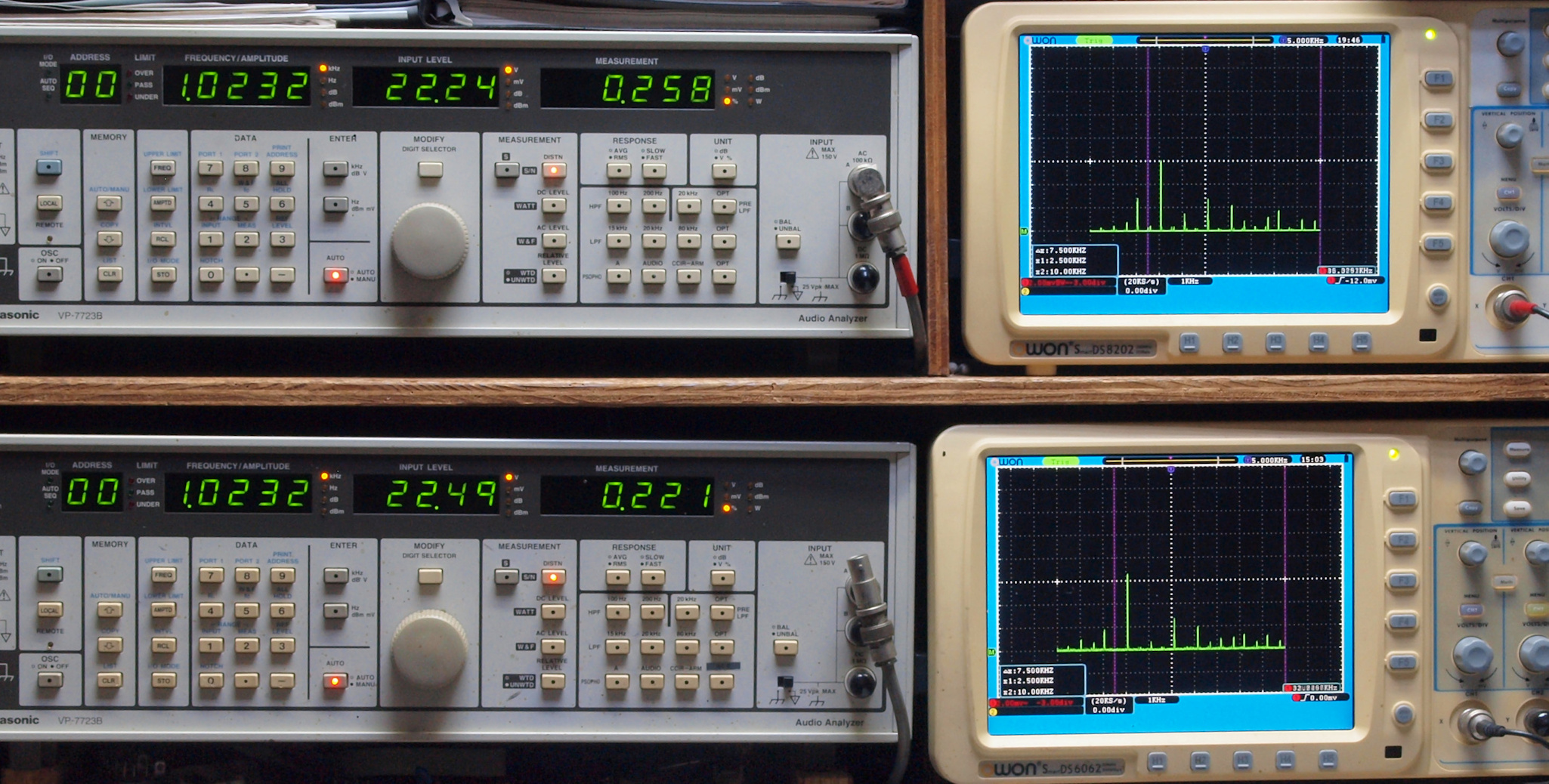

| E4. 1kHz入力、R側SP出力電圧22V=60W出力、 0.161%歪み。 L側SP出力電圧22V=60W出力、 0.162%歪み。 「FFT分析」のオシロのカーソル周波数、左=2.5kHz、右=10kHz。 |
||||||||||||||||||||||||||

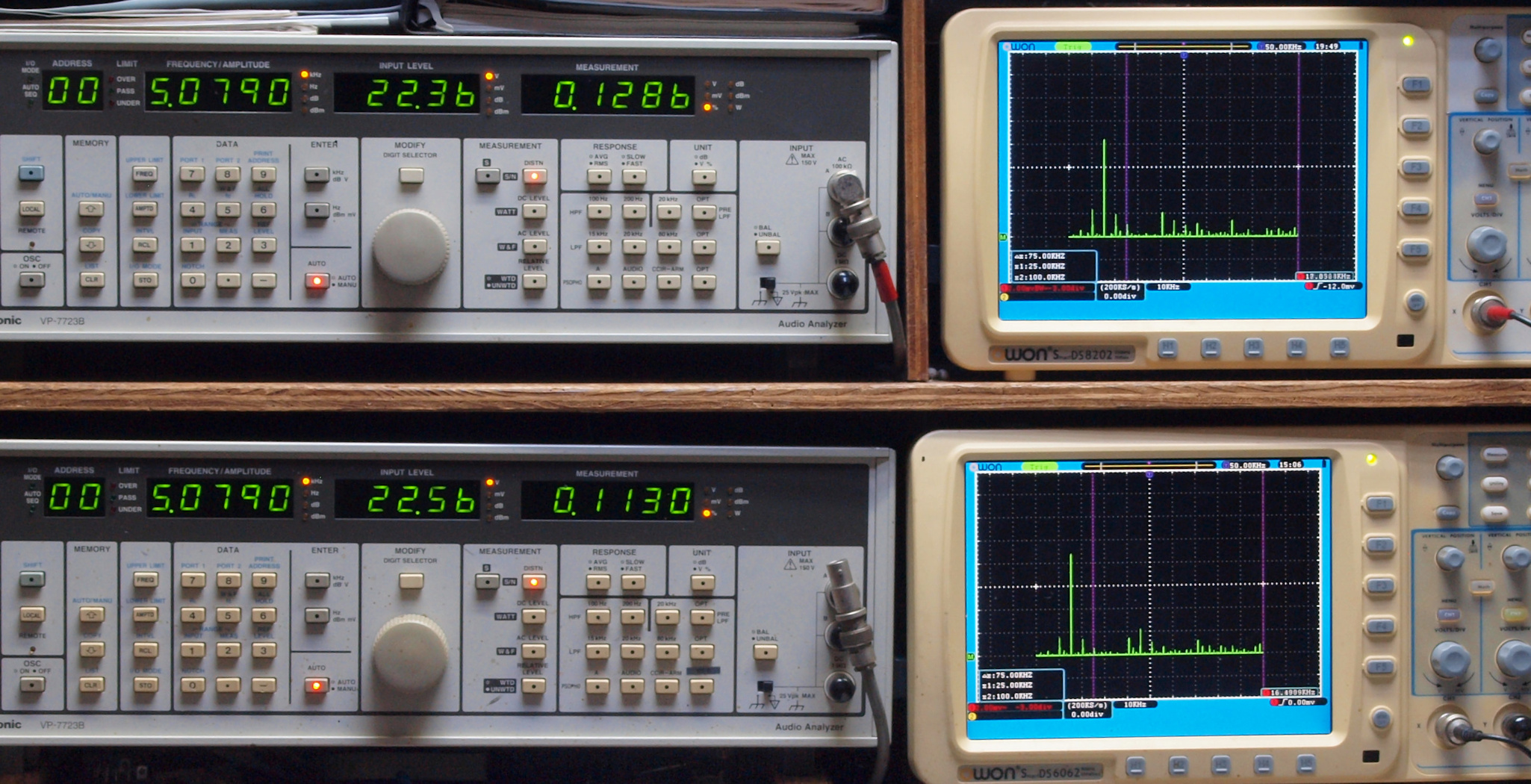

| E5. 5kHz入力、R側SP出力電圧22V=60W出力、 0.181%歪み。 L側SP出力電圧22V=60W出力、 0.169%歪み。 「FFT分析」のオシロのカーソル周波数、左=25kHz、右=100kHz。 |
||||||||||||||||||||||||||
| E6. 10kHz入力、R側SP出力電圧22V=60W出力、 0.265%歪み。 L側SP出力電圧22V=60W出力、 0.231%歪み。 「FFT分析」のオシロのカーソル周波数、左=25kHz、右=100kHz。 |
||||||||||||||||||||||||||
| E7. 20kHz入力、R側SP出力電圧22V=60W出力、 0.31%歪み。 L側SP出力電圧22V=60W出力、 0.32%歪み。 「FFT分析」のオシロのカーソル周波数、左=100kHz、右=500kHz。 |
||||||||||||||||||||||||||
| E9. フルパワーなので、24V高速フアンが全回転でクーリング。 | ||||||||||||||||||||||||||
| Y. ユーザー宅の設置状況。 画像をクリックすると、大きく(横幅2050ドット)表示されます。 Y1. 設置状況、 全体正面から見る。 |
||||||||||||||||||||||||||
| S. CounterPoint SA−12 の仕様(カタログ・マニアルより) | ||||||||||||||||||||||||||
|
||||||||||||||||||||||||||
| |
||||||||||||||||||||||||||
