ＣｏｕｎｔｅｒＰｏｉｎｔ　ＳＡ−４．８台目修理記録

Ｃｏｎｒａｄ Ｊｏｈｎｓｏｎ ＭＶ−１２５、ＳＡ−４．３台目、ＳＡ−４．４台目、ＳＡ−４．５台目、ＳＡ−４．６台目、ユーザー。　 同時修理ＳＡ−４．　７台目、２０２５／１／２５．持込、　　　／．完成

Ａ．　修理前の状況 個人売買で購入。 又、ＳＡ−４．　２台手に入れました。 熊本県のエ＊＊＊で修理済み、と言う事でしたが、1台は確かにランプはグリーンになるのですがジーと言うかキーンと言うか凄い雑音出ます。 もう一台は問題ありません。 熊本県のエ＊＊＊で治した、と言うけど何時治したのか不明。 何処をどう治したのかも不明。 修理に出す前も音が出てたそうだし(心配だから念の為出したと言ってた)１０数万円もかかった！！? と言うけど僕に言わせれば２個で10数万円なら大して治していないのではと、思う。 その後問題なく動いてたと、言ってた。 なので何年前に修理したか、不明です。 B．　原因 プロテクト回路不動。 ドライブ基板故障。 メーターセレクターＳＷ不動。 各部経年劣化。 Ｃ．　修理状況 全真空管ソケット交換、６ＬＦ６、ＥＣＣ８３＋６ＦＳ５。 ６ＬＦ６プレートキャップをタイト製に交換。 電解コンデンサ−増量交換。 １部フイルムコンデンサ−交換・追加。 基板・配線手直し、スルホール補強。 半固定ＶＲ交換。 １部抵抗交換。 冷却フアン増設＝ユーザーが後で設置なので方針のみ。 ＲＣＡ端子交換　ＷＢＴ−０２０１使用。 ＳＰ端子交換　ＷＢＴ−０７３０ＰＬ使用。 OP-AMPソケット、ＩＣソケット交換。 リレー交換。 電源ＳＷ軸ガタ（擦れ）修理。 Ｕ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる付属真空管測定、別ファイルが開きます。 ６ＬＦ６　Ｇｍ、ＩＰ測定。 ６ＦＳ５　Ｇｍ、ＩＰ測定。 １２ＡＸ７　Ｇｍ、ＩＰ測定。 Ｖ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる購入真空管測定、別ファイルが開きます。 ６ＦＳ５　Ｇｍ、ＩＰ測定。 Ｄ．　使用部品 フイルムコンデンサ−　　　　　　　　　　　 　　　３１個。 電解コンデンサ−　　　　　　　　　　　　　　　　　３２個。 タイト製金メッキＭＴ７ピンソケット　　　　　　　　２個。 タイト製金メッキＭＴ９ピンソケット　　　　　　　　１個。 タイト製銀メッキ・コンパクトロン１２ピンソケット　　８個。 タイト製６ＬＦ６プレートキャップ　　　　　　　　　　　８個。 半固定ＶＲ　　　　　　　　　　　　　　　　　　　　　　４個。 抵抗　　　　　　　　　　　　　　　　　　　　　　　　　８個。 ＲＣＡ端子　ＷＢＴ−０２０１　　　　　　　１組（定価２４，６００円で工賃込み）。 ＳＰ接続端子　ＷＢＴ−０７３０ＰＬ　　　１組（定価７１，０００円で工賃込み）。 OP-AMPソケッ＋ＩＣソケット　　　　　　　　　　５個。 リレー　　　　　　　　　　　　　　　　　　　　　１個。 ＥＣＣ８３ＭＧ　　　　　１本。 Ｅ．　調整・測定 Ｇ．　修理費　　０，０００円　　　　「オーバーホール修理」 　　　　　　　　　　　　　　　　　　　　　　　３台目からの、お馴染みさん価格。 　　　　　　　　　　　　　　　　　　　　　　　「但し、真空管は別途」 Ｓ．　ＣｏｕｎｔｅｒＰｏｉｎｔ　ＳＡ−４　の仕様（カタログ・マニアルより） Ｙ．　ユーザー宅の設置状況

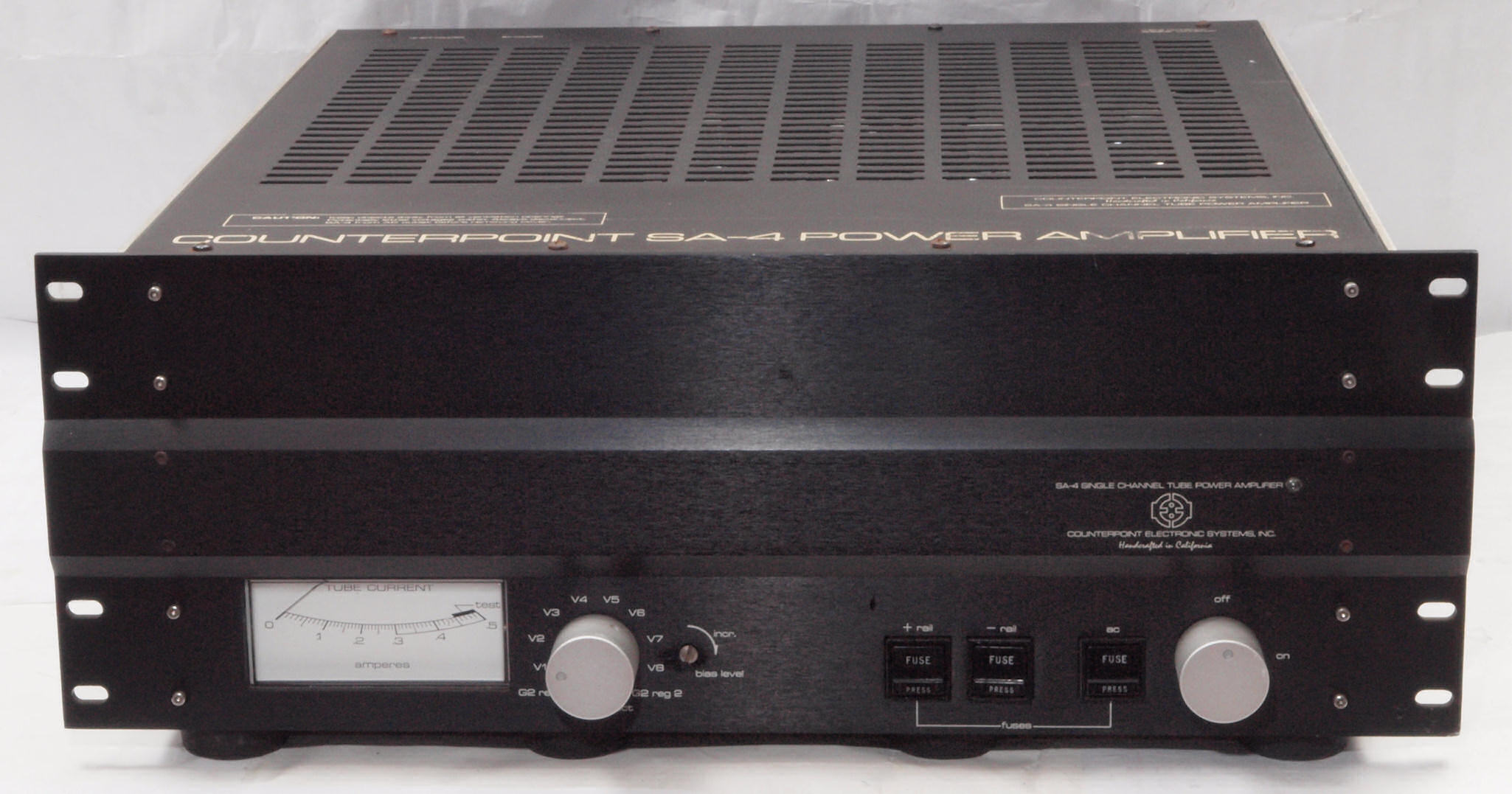

Ａ．　修理前の状況。画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る

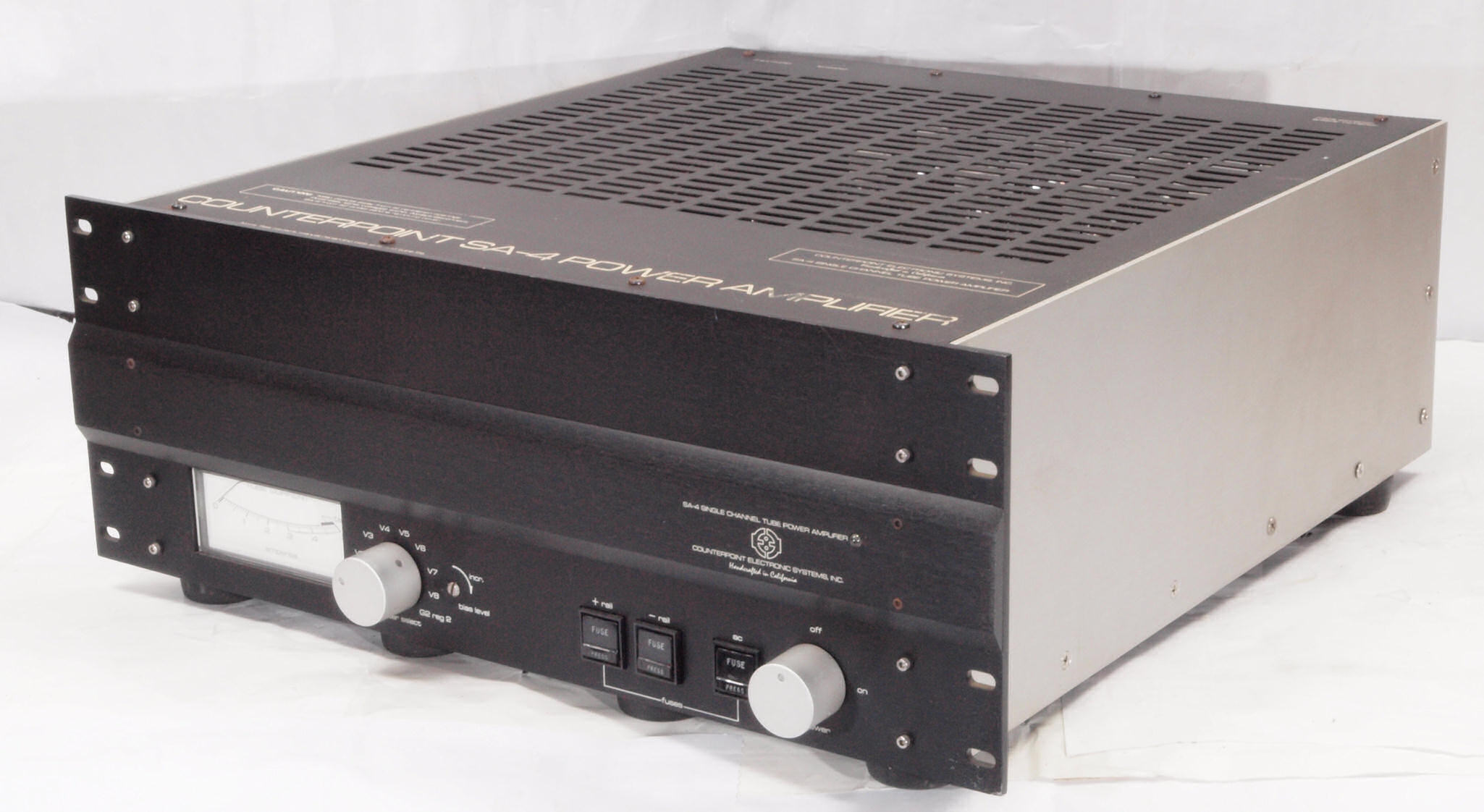

Ａ１２．　点検中　前右から見る

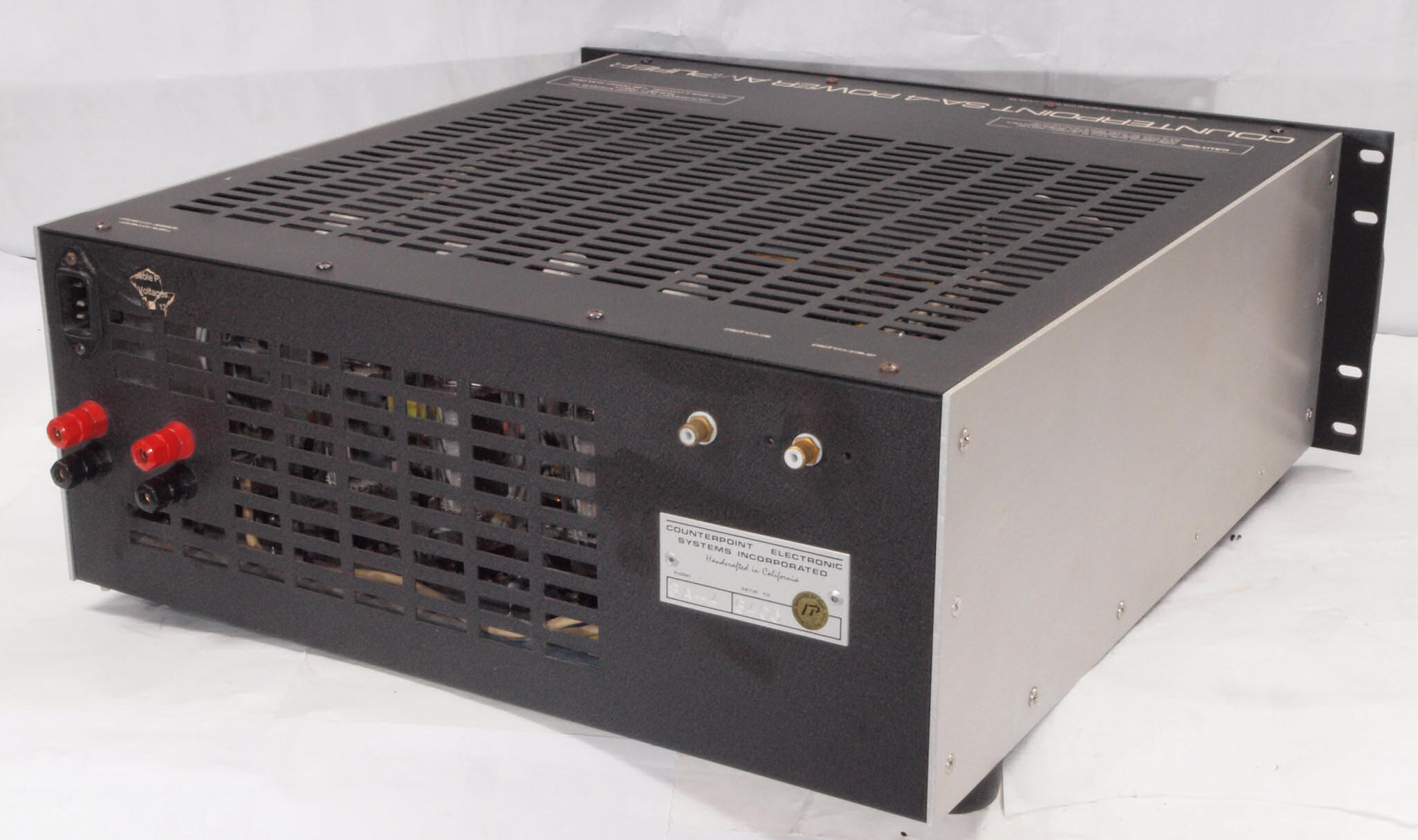

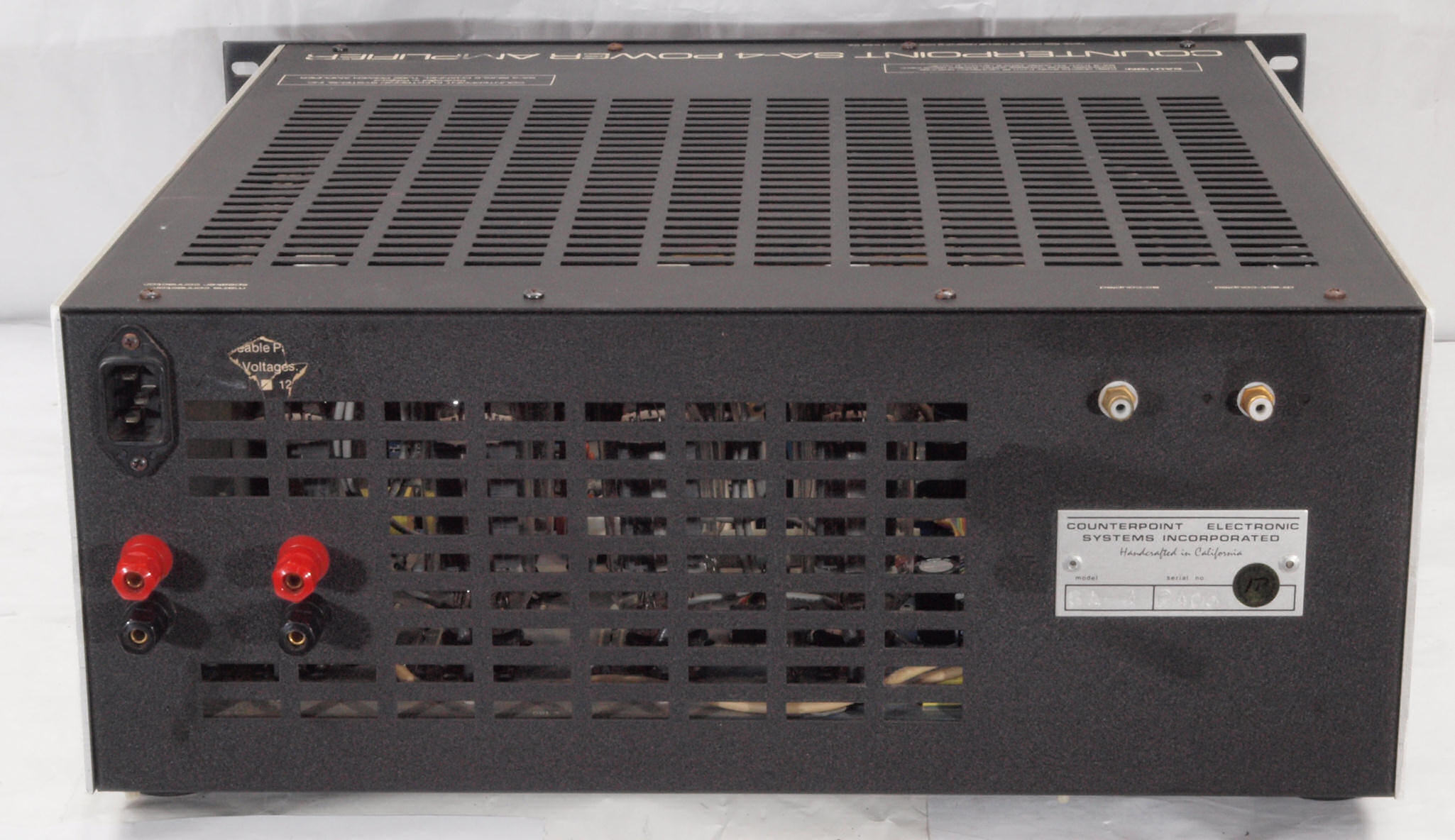

Ａ１３．　点検中　後から見る。　使用電圧表示無。

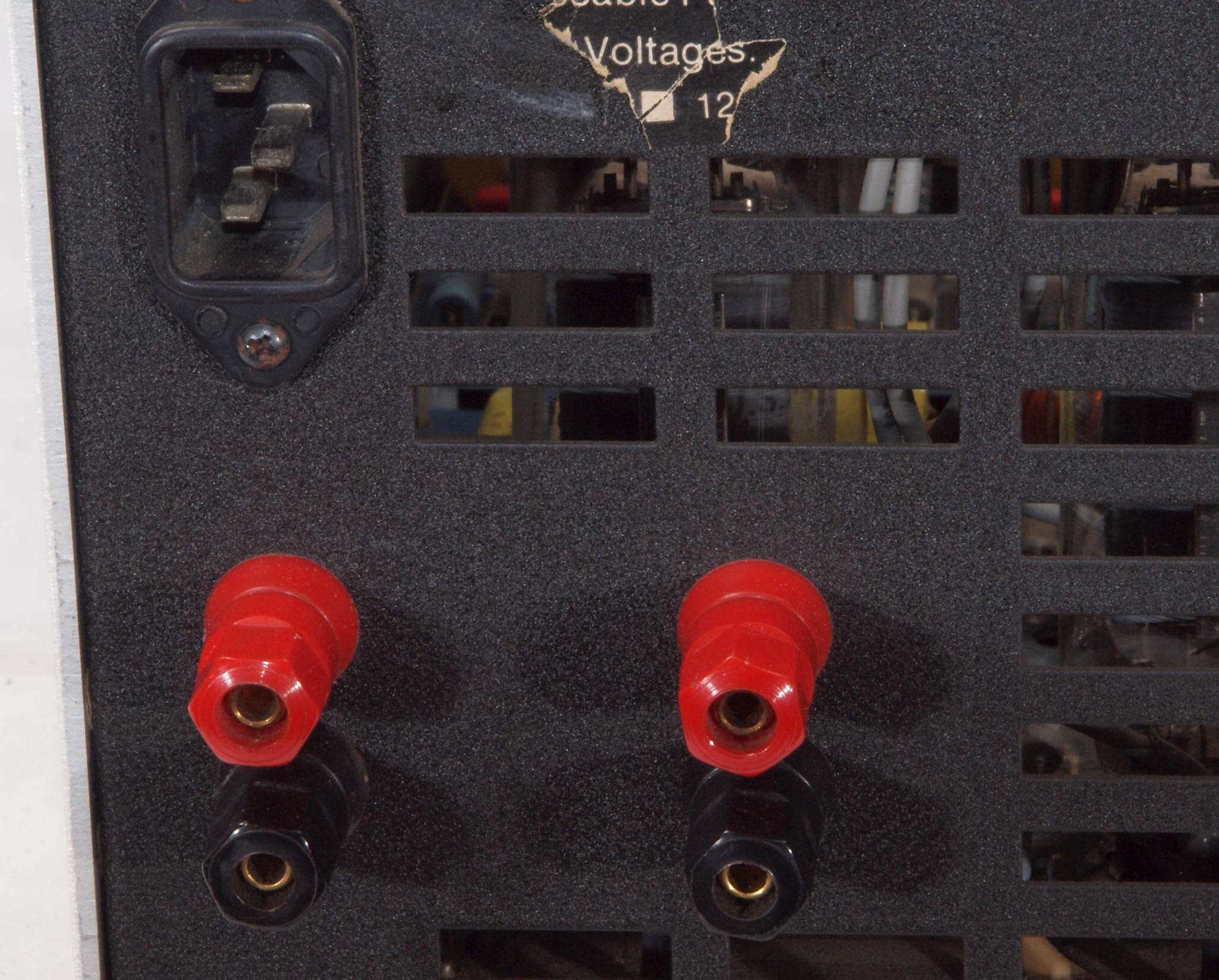

Ａ１５．　点検中　後から見る。ＳＰ接続端子。

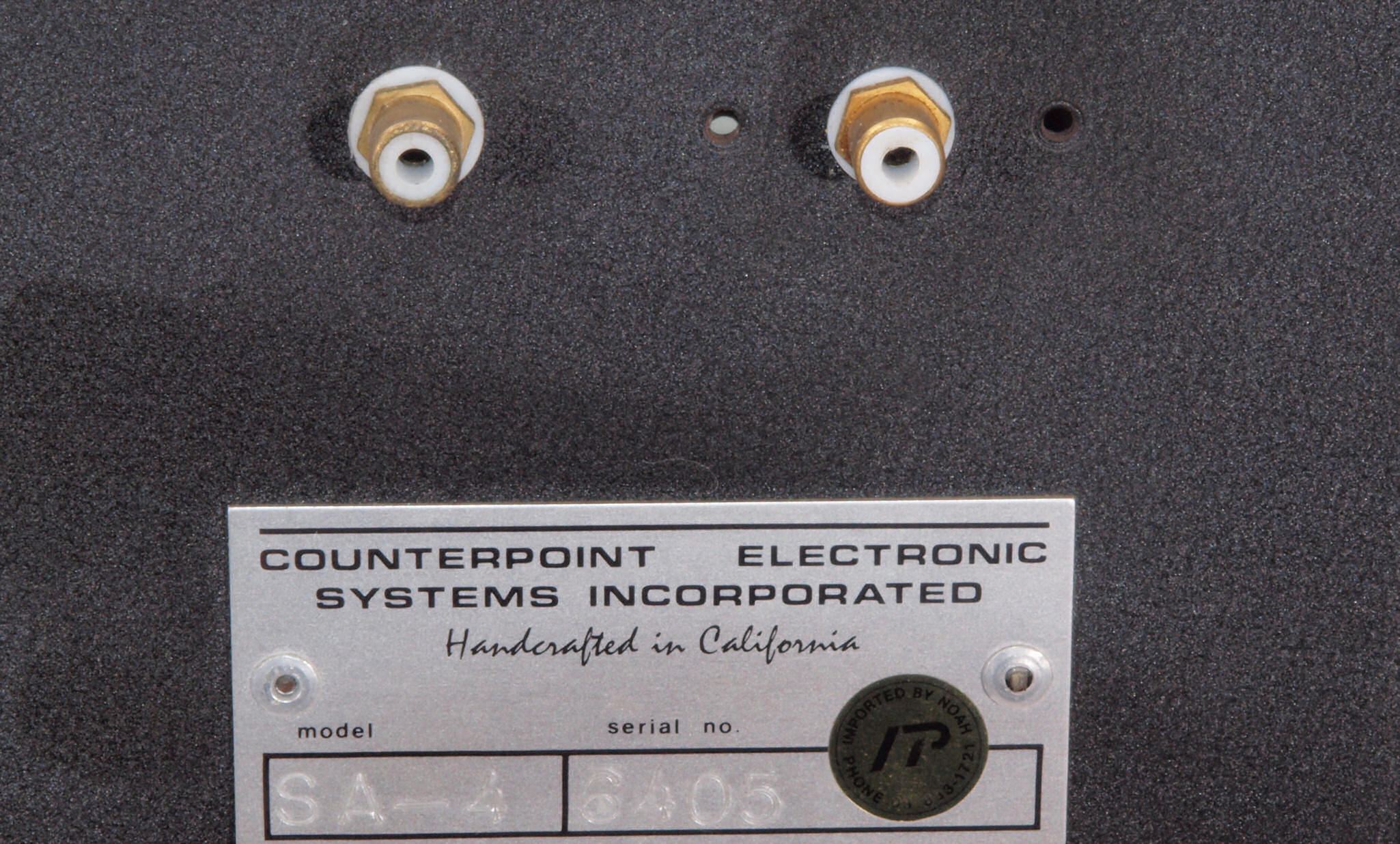

Ａ１７．　点検中　後から見る。入力ＲＣＡ端子。

Ａ１８．　点検中　後左から見る

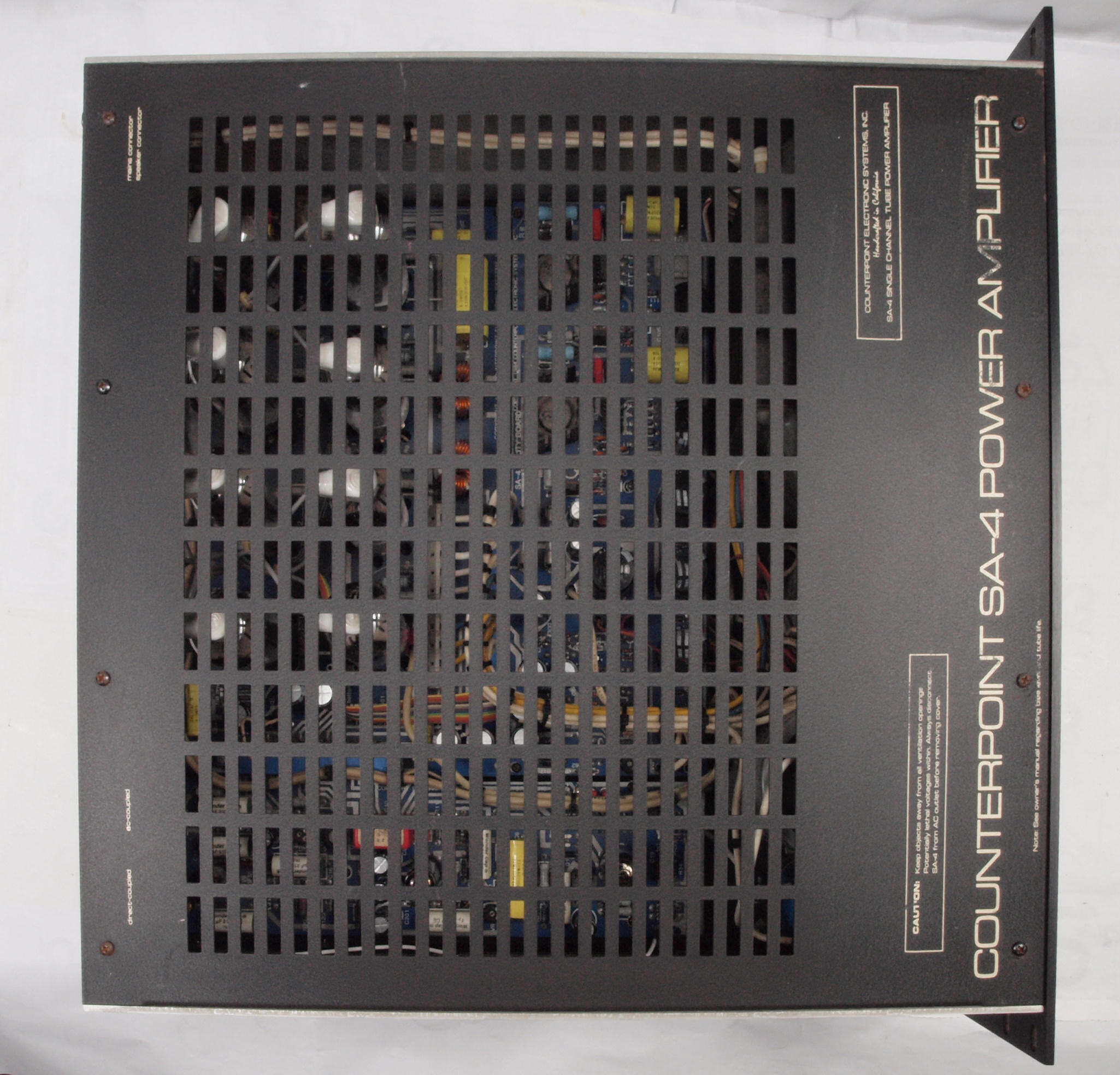

Ａ１９．　点検中　上から見る

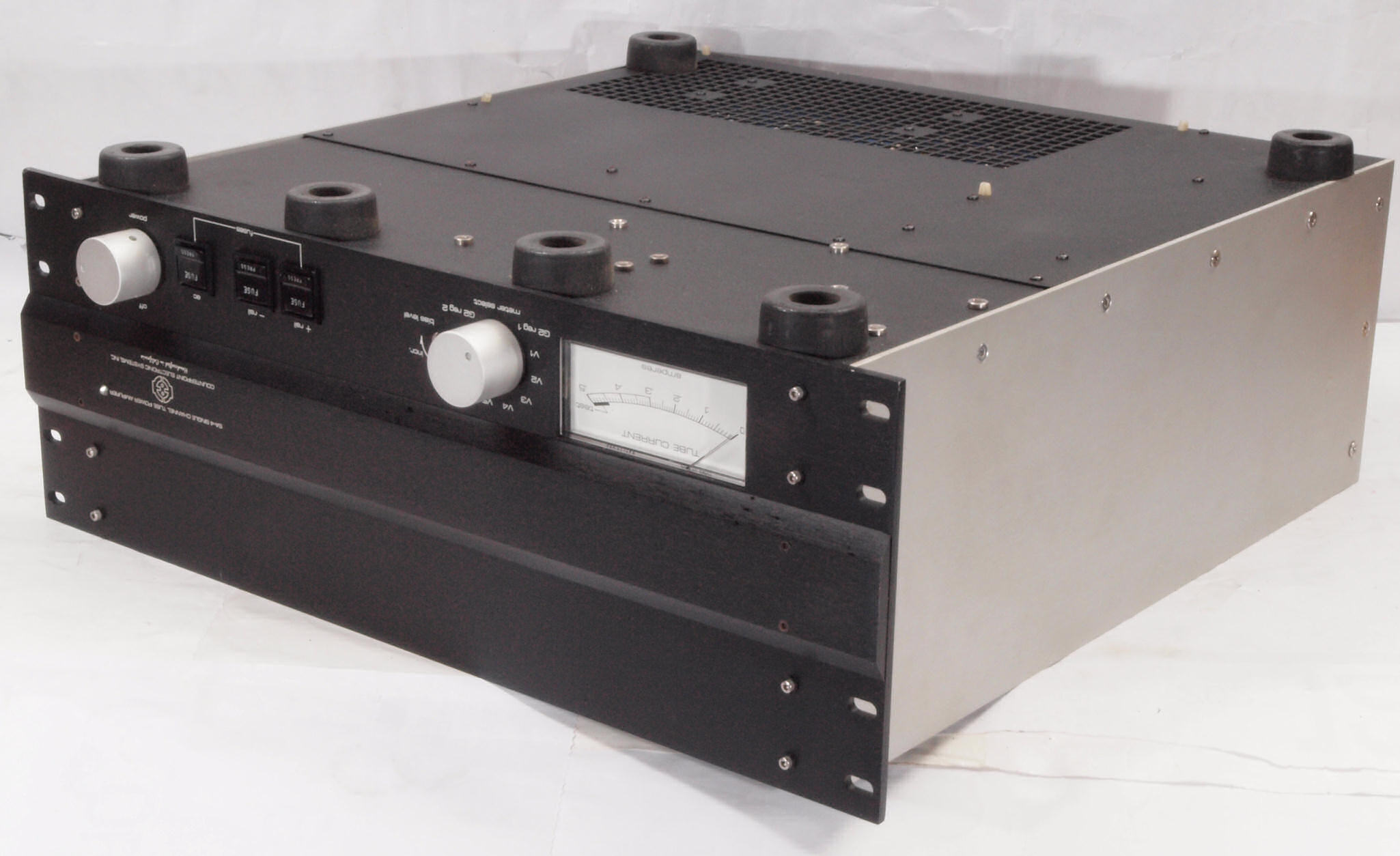

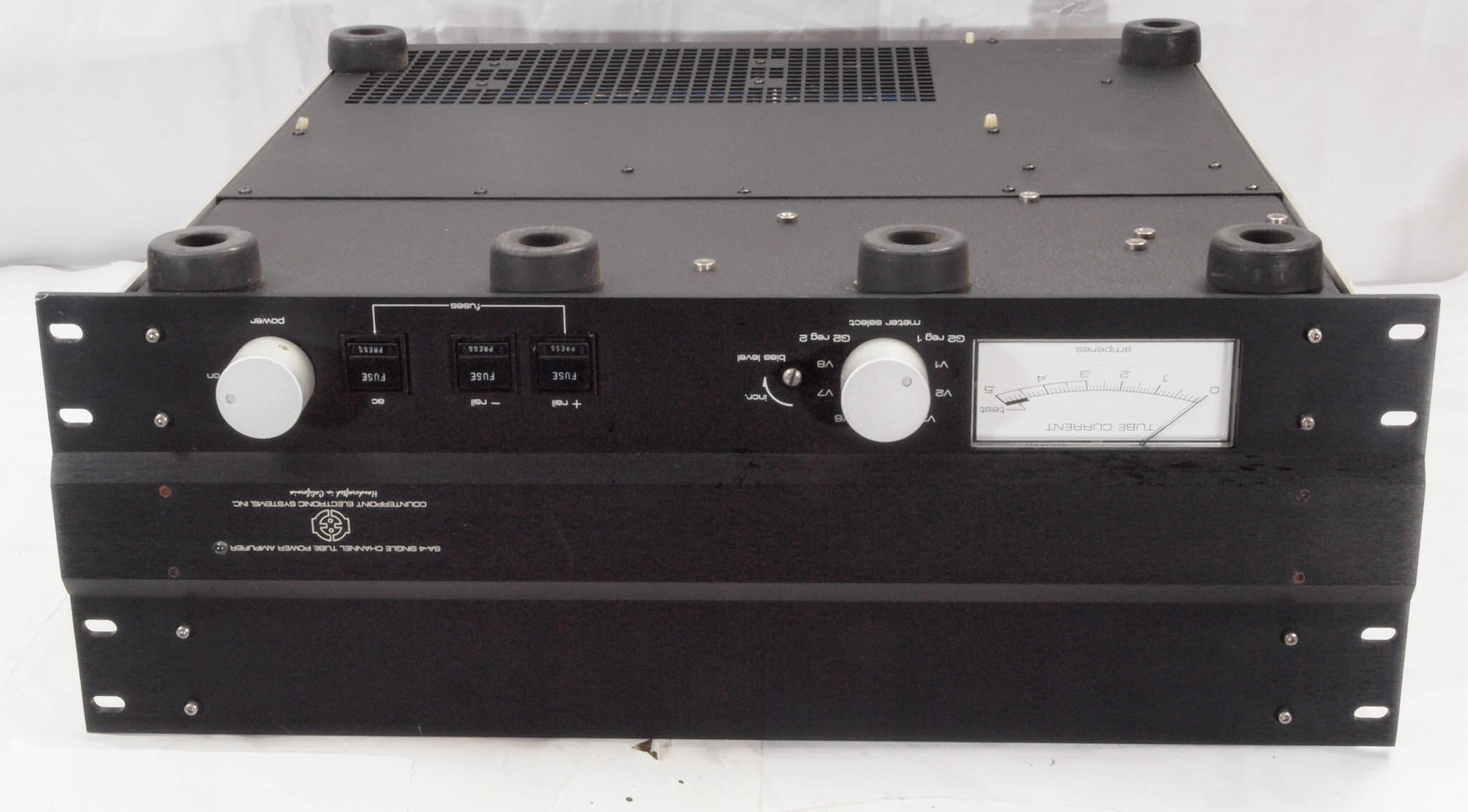

Ａ２１．　点検中　下前から見る

Ａ２２．　点検中　下前左から見る

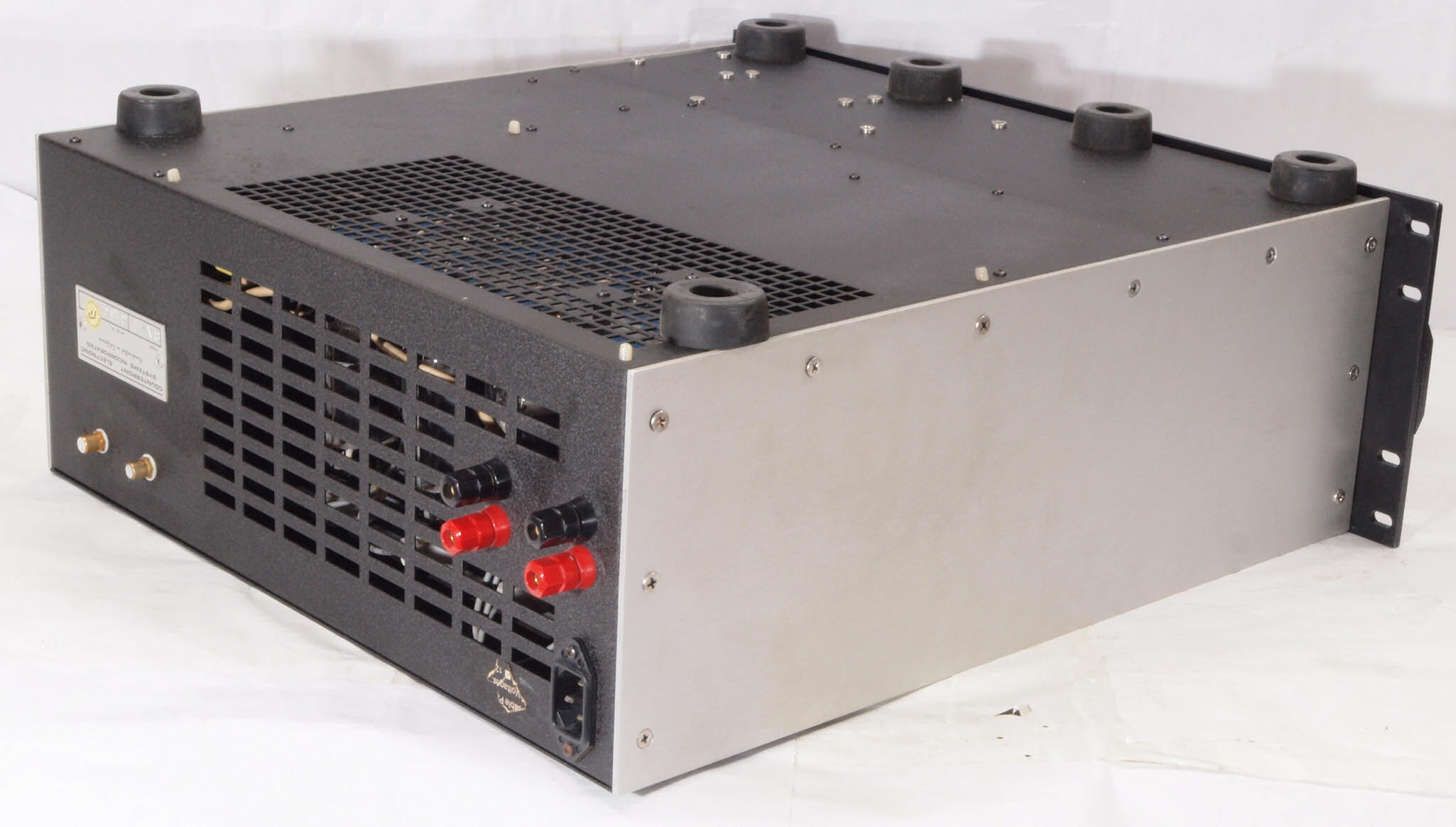

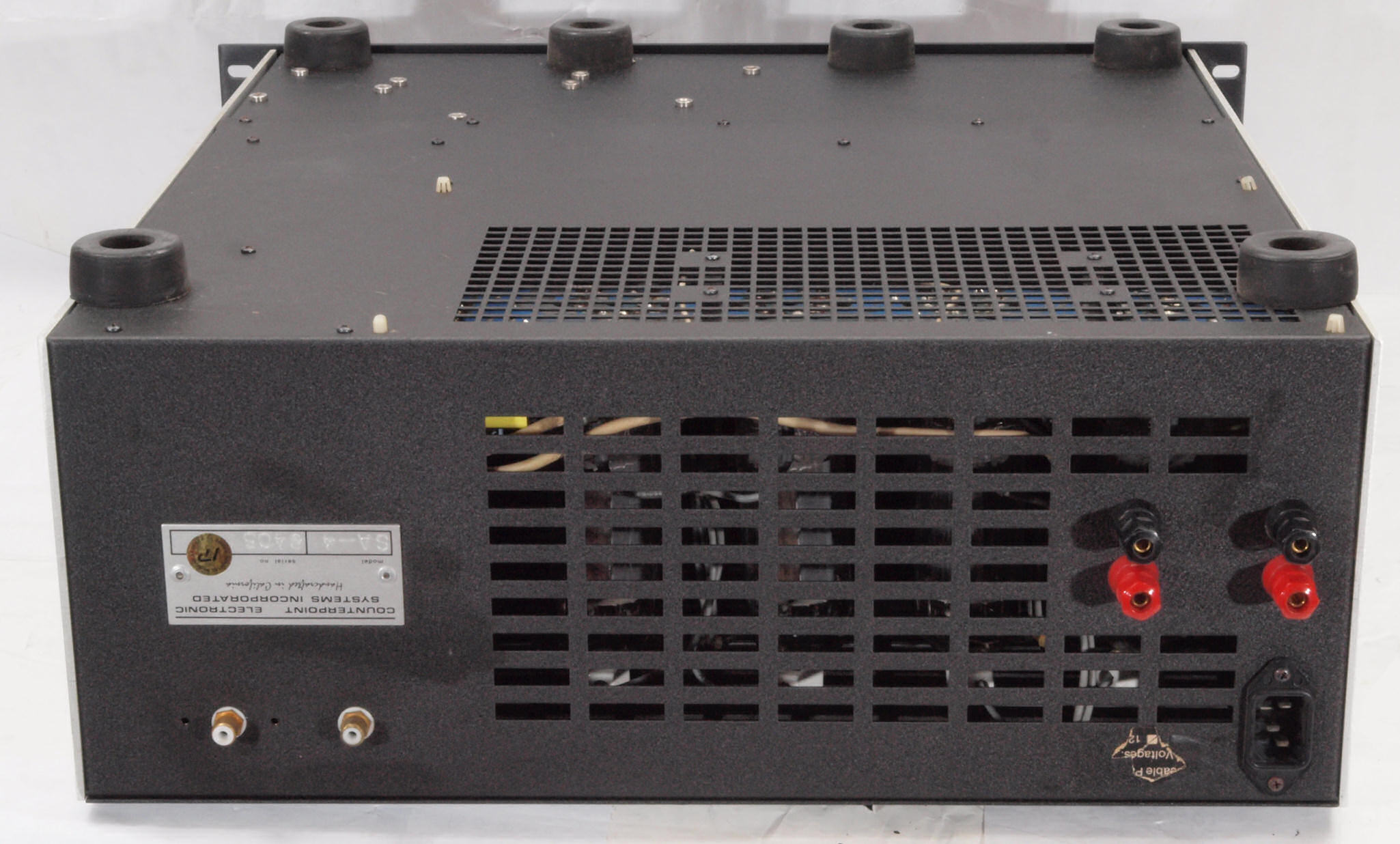

Ａ２３．　点検中　下後から見る

Ａ２４．　点検中　下後右から見る

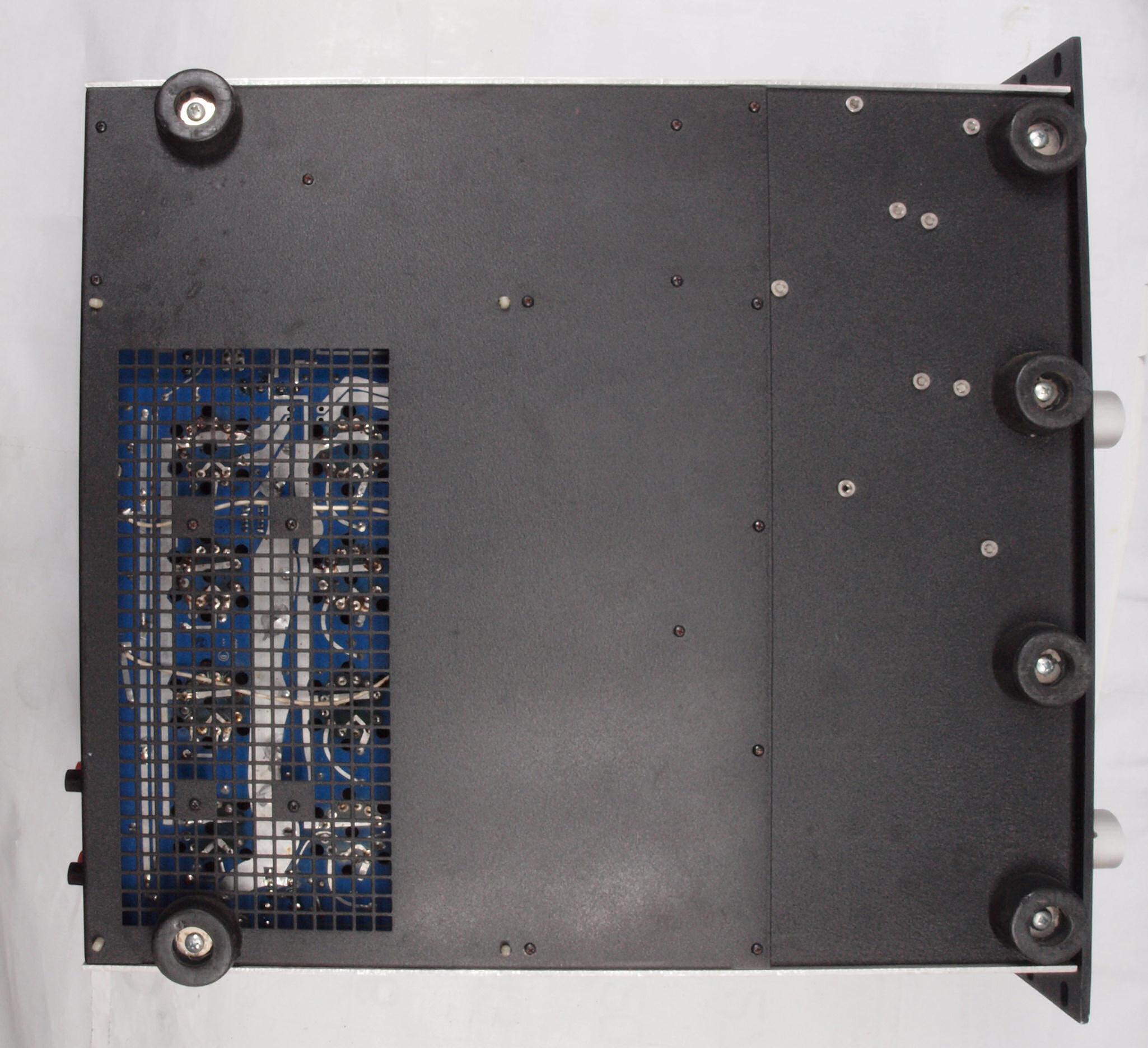

Ａ２５．　点検中　下から見る。

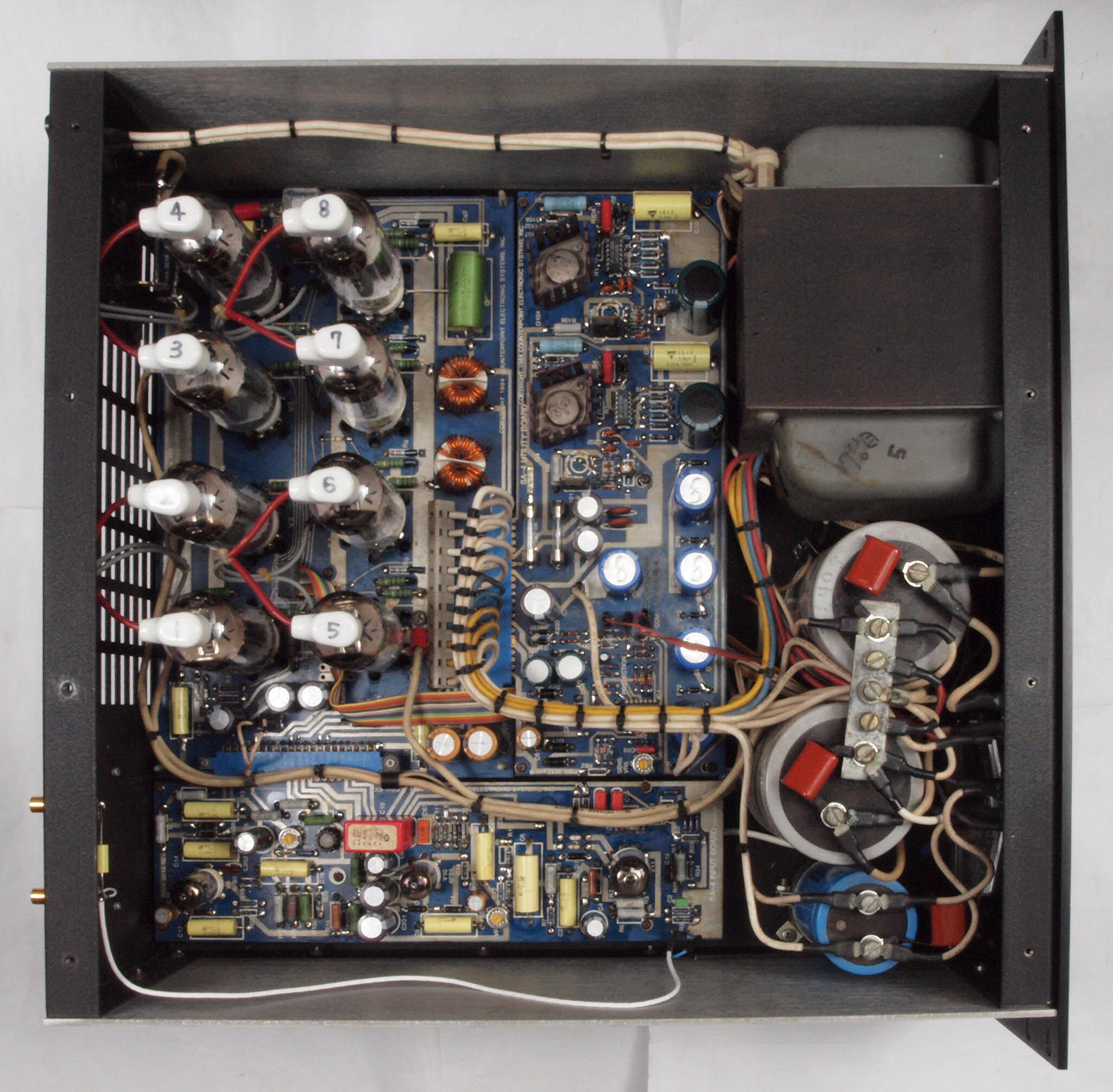

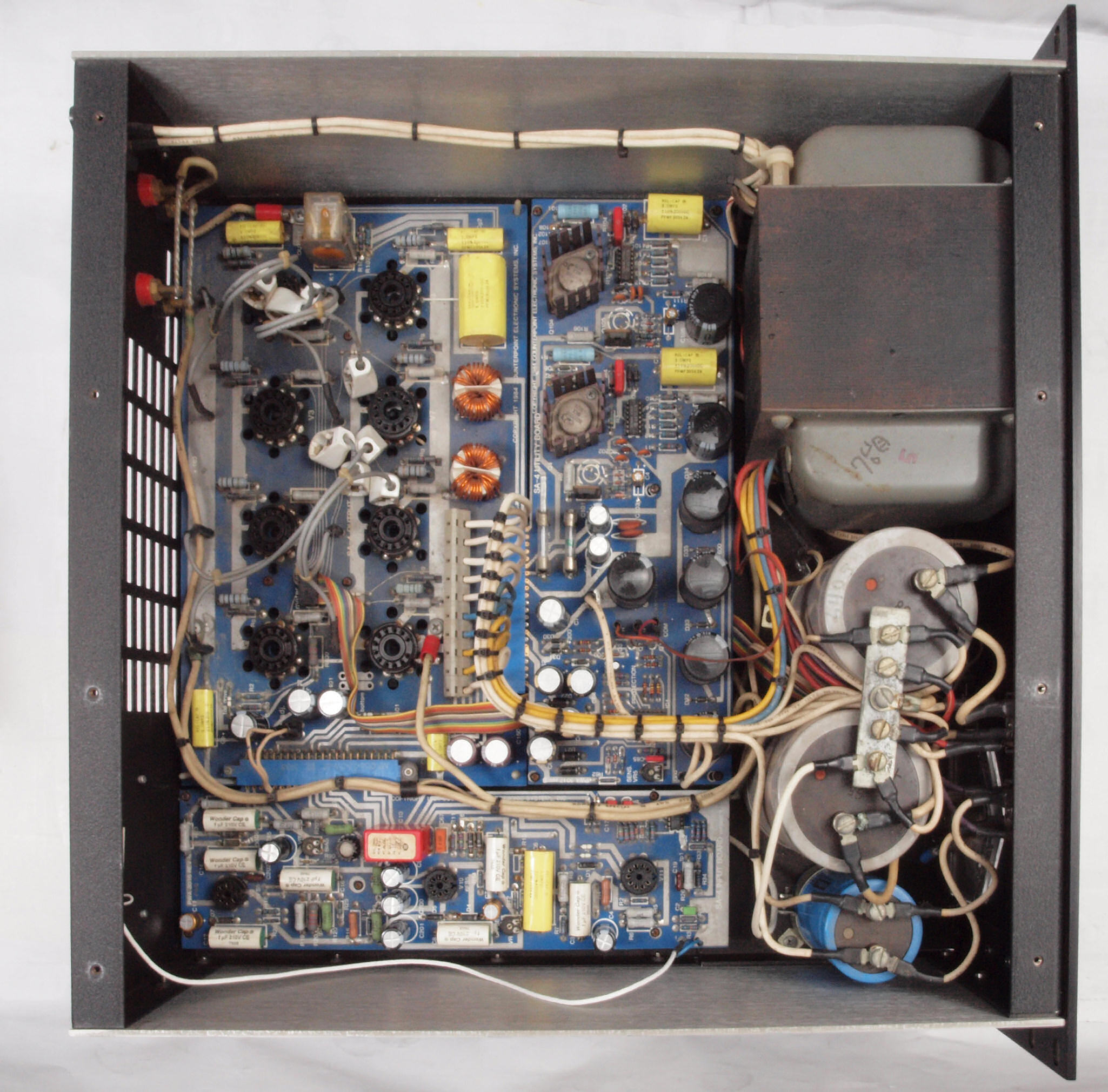

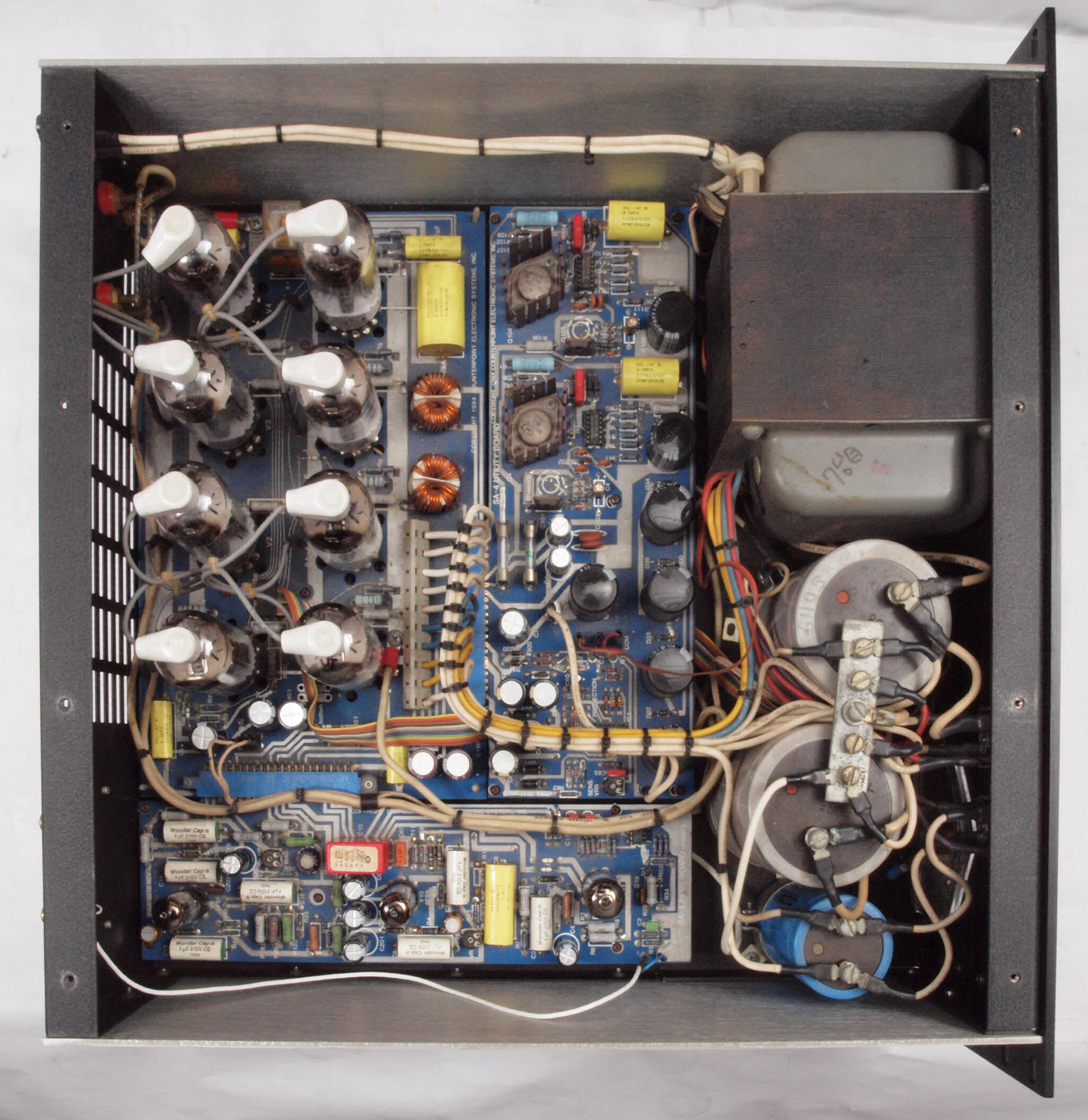

Ａ３１．　点検中　上蓋を取り、上から見る。

Ａ４１．　点検中　終段６ＬＦ６のＩｐ　Ｖ３＝４０ｍＡ、下記以外他もほぼ同じ。　メーターカバの左右両側にヒビが発生。

Ａ４２．　点検中　終段６ＬＦ６のＩｐ　Ｖ２＝５０５ｍＡ。ＶＲは右一杯。

Ａ５１．点検中　前段真空管。　ＣｏｕｎｔｅｒＰｏｉｎｔの印字あり。

Ａ６１．　点検中　排気フアンを上部設置する場合。 １．終段６ＬＦ６の真上が良い。 ２．風向きは、吸い出しとする、よってＡＭＰの上方向は１５ｃｍ以上空ける。 ３．上蓋がアルミ製で薄く弱いので、Ｌ字棒で裏から補強する。 ４．フアンの左側、フアンの手前のガラリは、前の２〜４列ぐらいを残して、塞ぎます。 ５．ＡＭＰの後ガラリは、下の１〜２列ぐらいを残して、塞ぎます。 ６．温度制御をする場合、サーミスターは終段６ＬＦ６の近くに設置する。 ７．使用するフアンは１２〜１４Ｃｍで厚み３５ｍｍで低速が良い、写真は１２Ｃｍで厚み２５ｍｍ。 ８．安全の為、フアンガードは取り付ける事。

Ａ６２．　点検中　推薦する排気フアン設置。上から見る。

Ａ６３．　点検中　１２０ｍｍ×１２０ｍｍ排気フアンの比較。やはり真ん中の３５ｍｍ厚が１番良い。

Ａ６４．　点検中　推薦する排気フアン設置２。上から見る。

Ａ６５．　点検中　排気フアン比較。

Ａ６２．　点検中　排気フアンを後設置する場合。 １．４本の６ＬＦ６をカバーする、２個並べるのも良い。 ２．風向きは、吸い出しとする、よってＡＭＰの後方向は１５ｃｍ以上空ける。 ３．上蓋のガラリは、前の２〜４列ぐらいを残して、塞ぎます。 ４．フアンの左右ガラリは、塞ぎます。 ５．温度制御をする場合、サーミスターは終段６ＬＦ６の近くに設置する。 ６．使用するフアンは１２〜１４Ｃｍで厚み３５ｍｍで低速が良い、写真は１２Ｃｍで厚み２５ｍｍ。 ７．安全の為、フアンガードは取り付ける事。

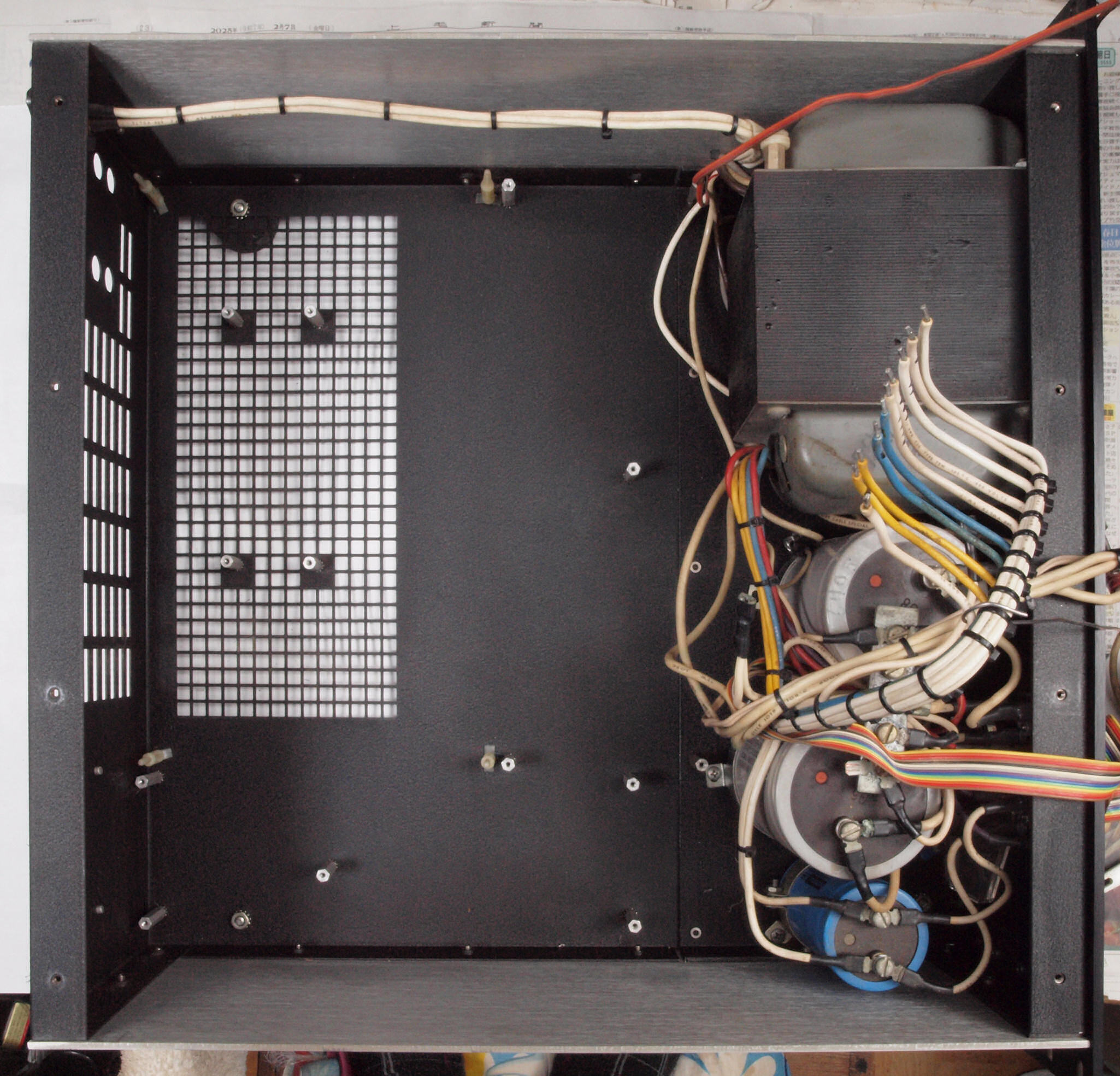

Ｃ．　修理状況。画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１．　修理中　基板を取り外したシャシ。

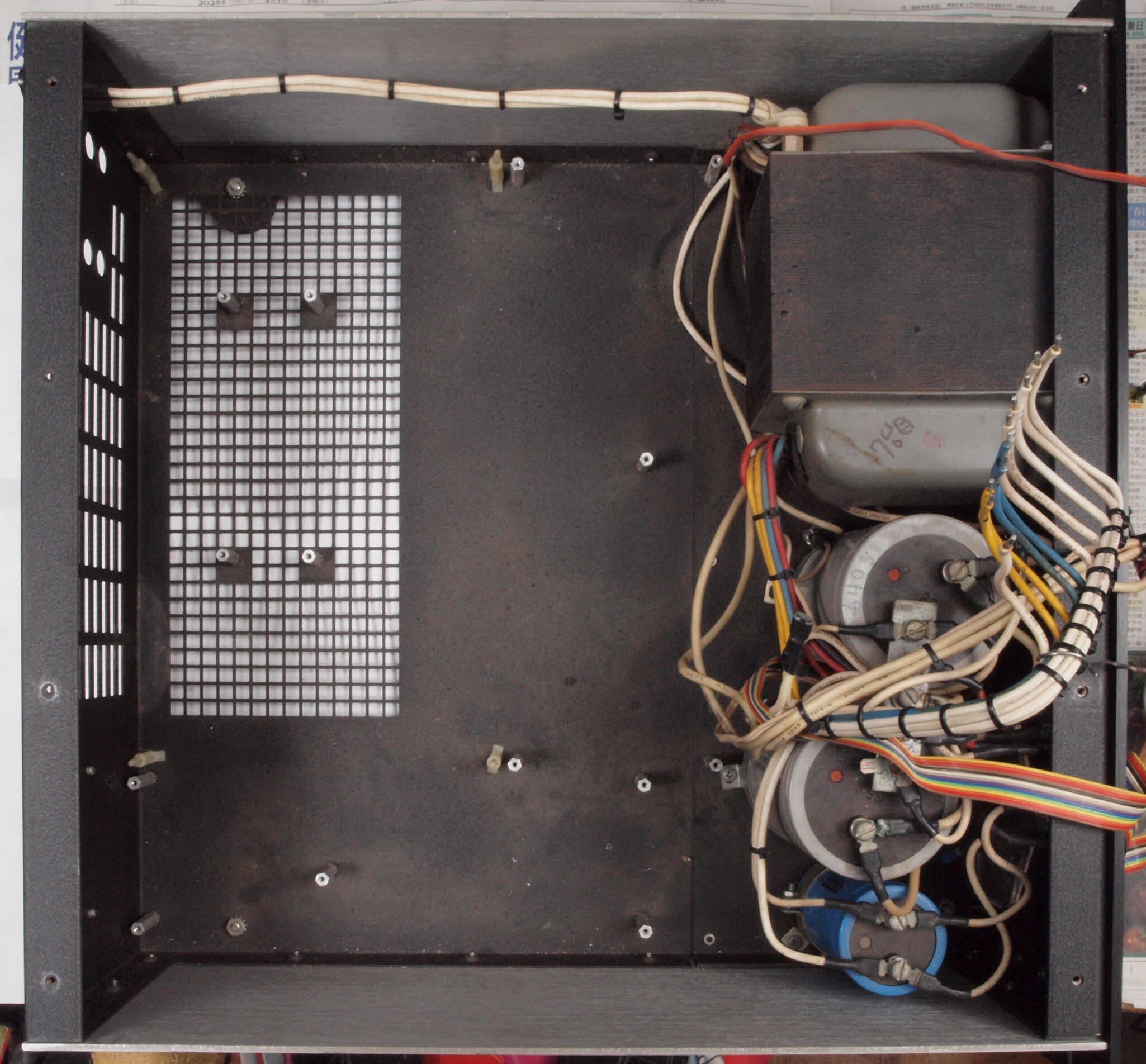

Ｃ２．　修理（清掃）後　基板を取り外したシャシ。

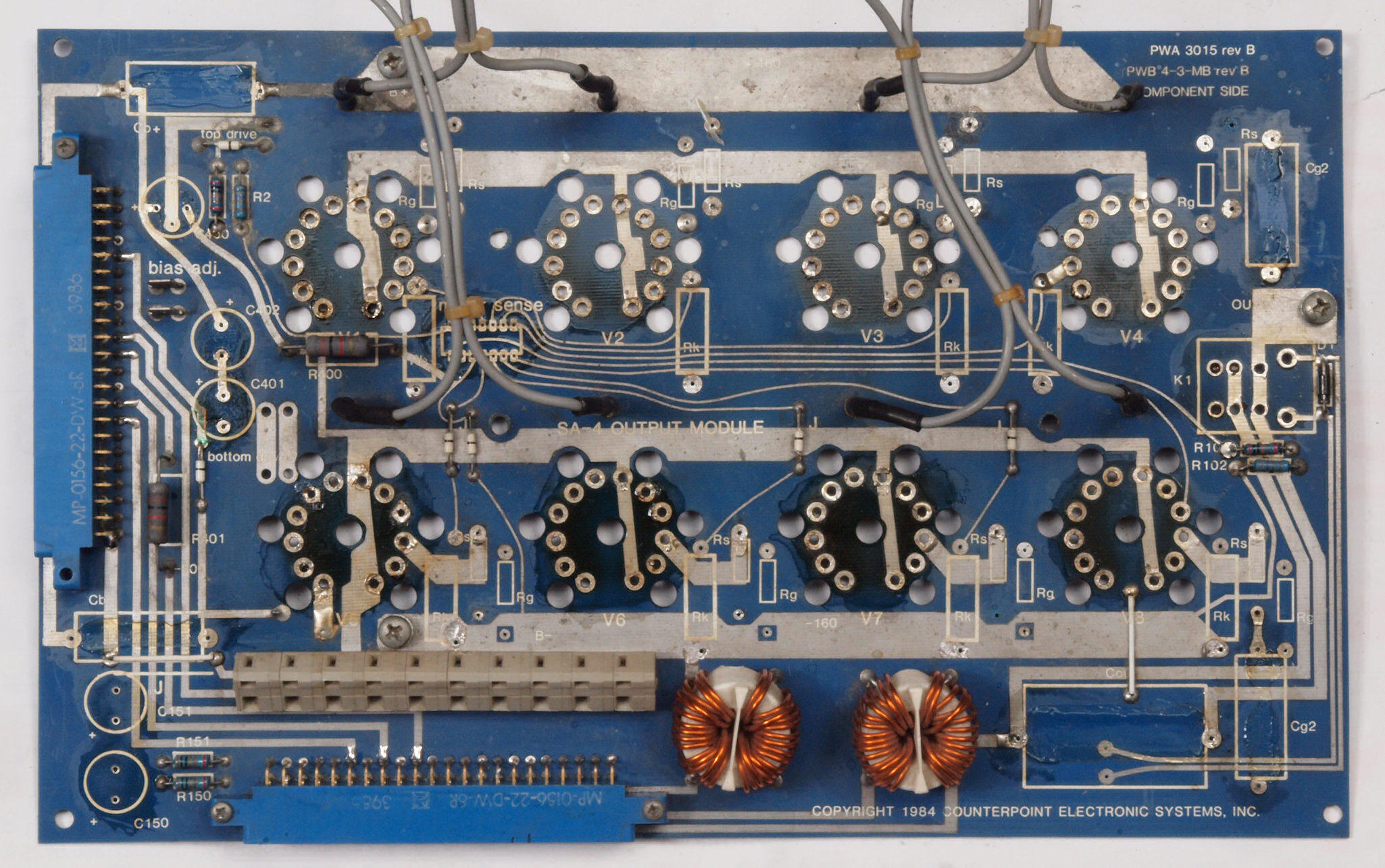

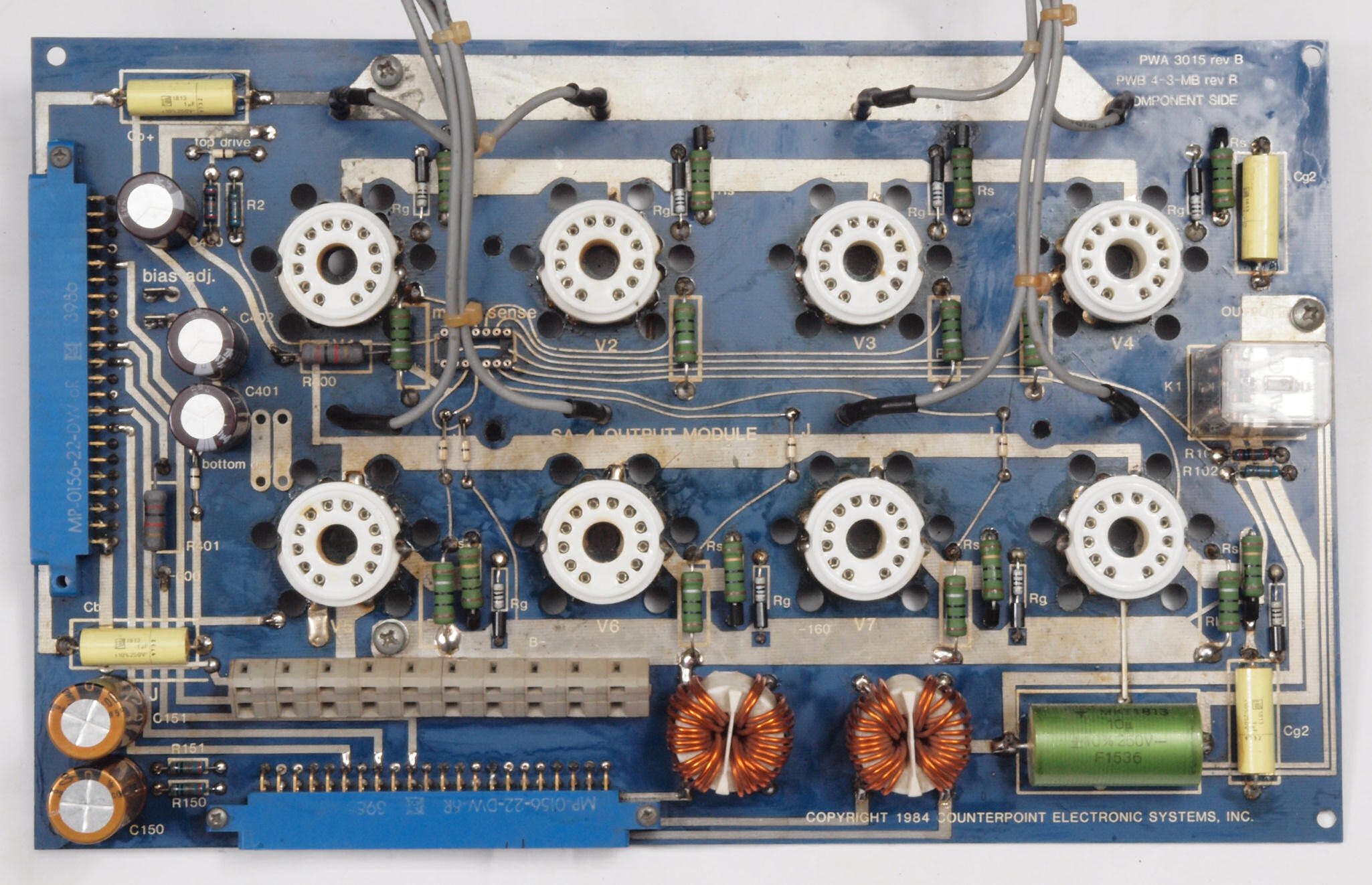

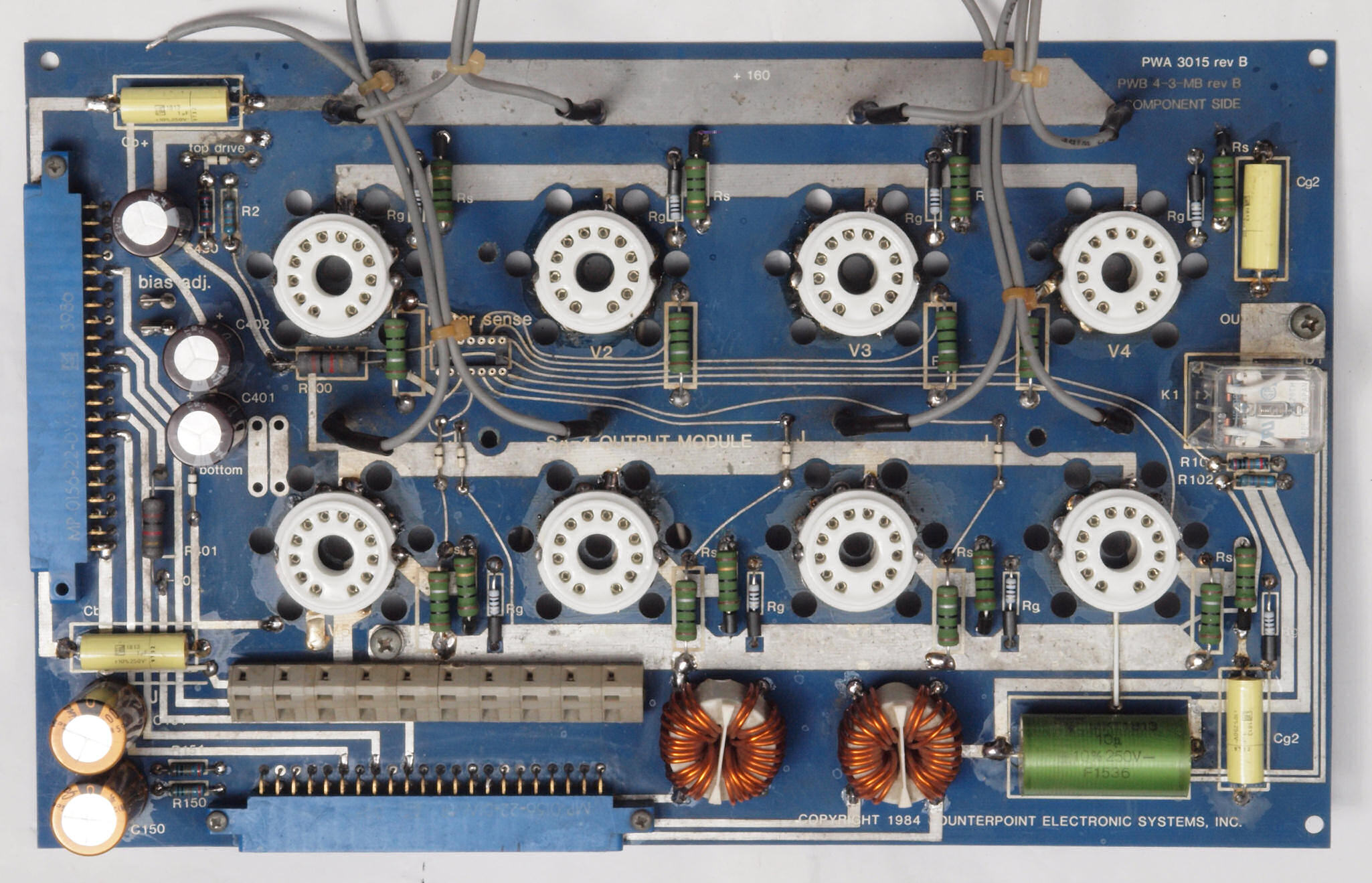

Ｃ１１．　修理前　終段６ＬＦ６基板。

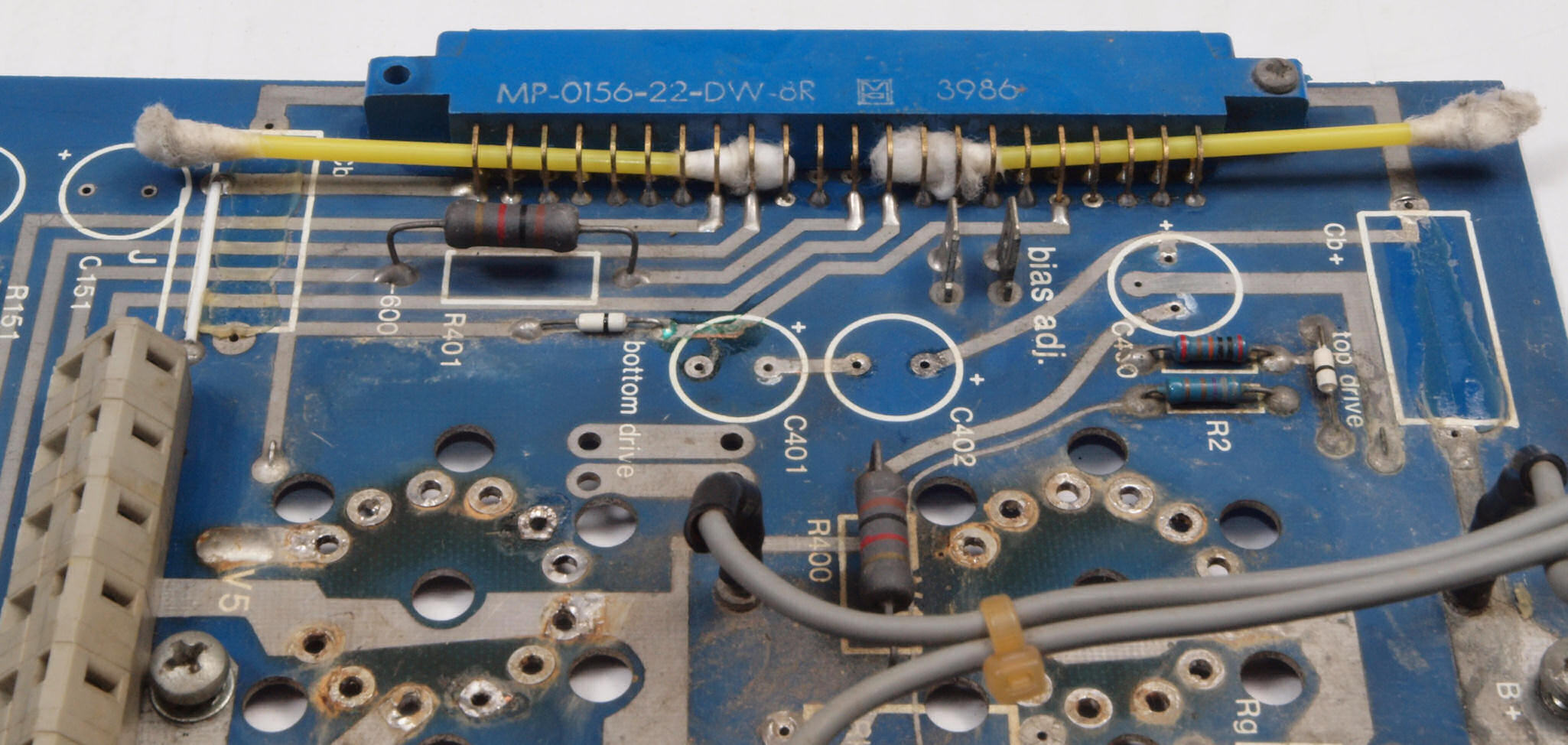

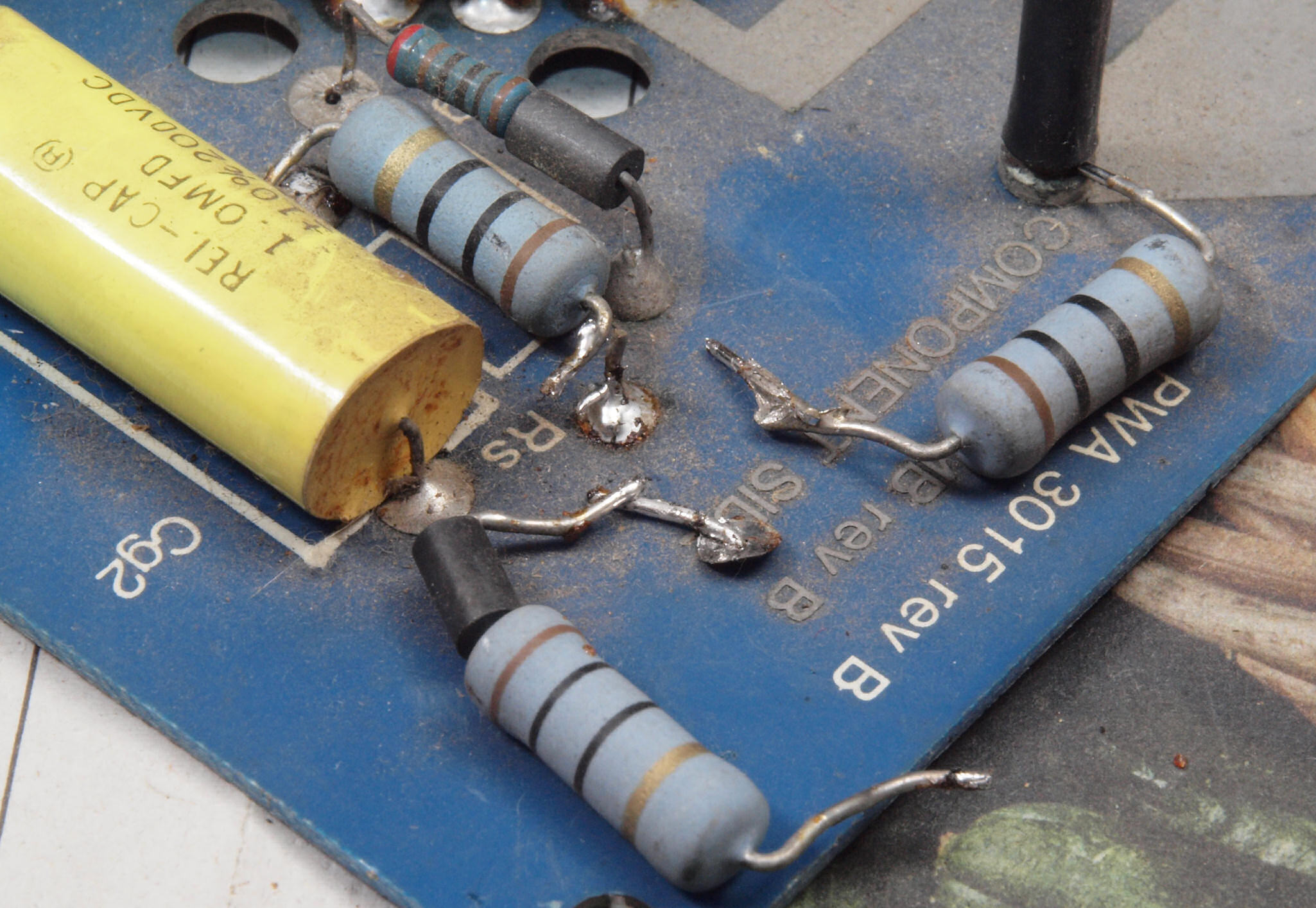

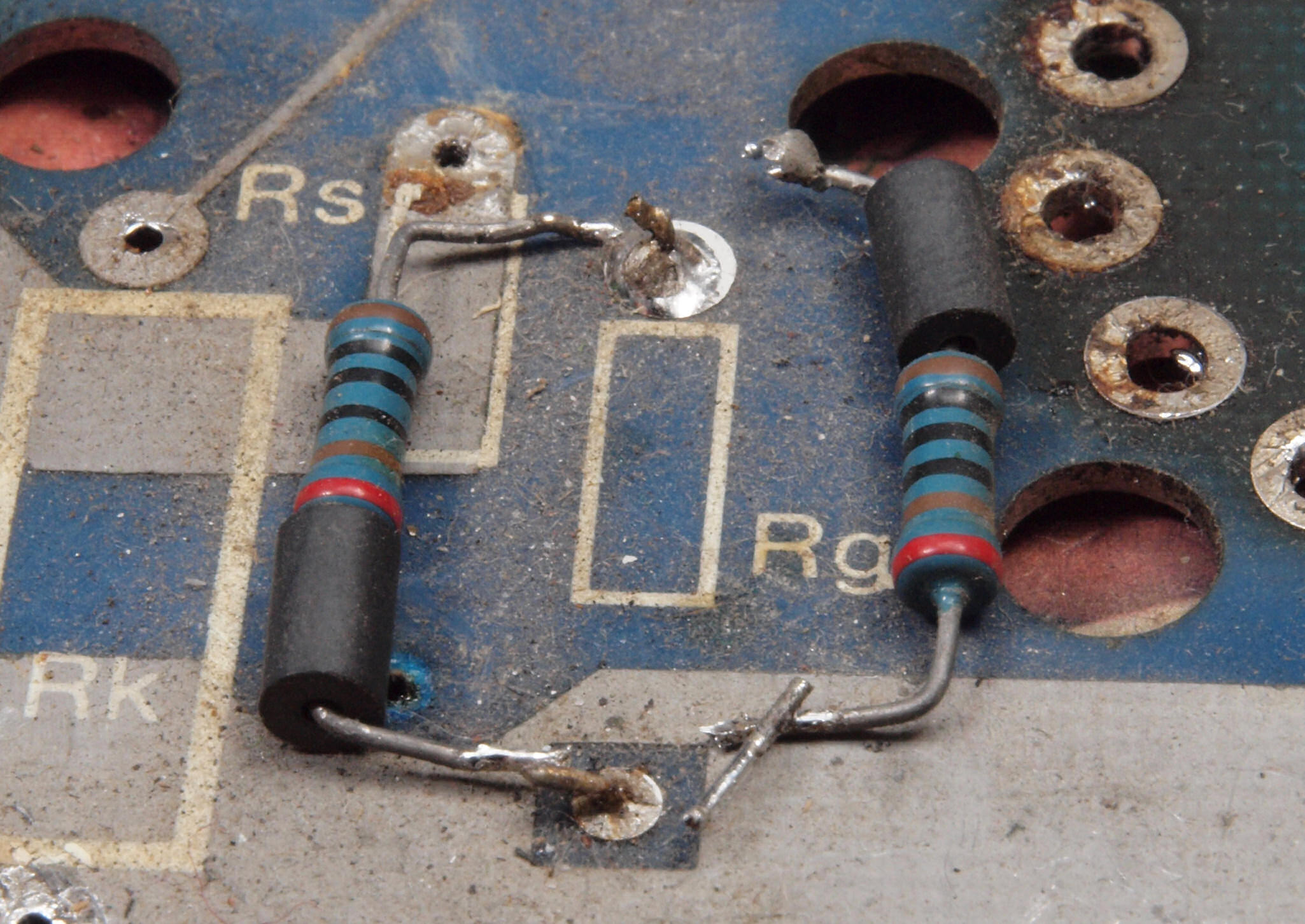

Ｃ１２．　修理中　終段６ＬＦ６基板。６ＬＦ６ソケット交換時、銅箔はく離。

Ｃ１３．　修理中　１２終段６ＬＦ６基板。１４ピンＩＣソケット交換。

Ｃ１４．　修理中　終段６ＬＦ６基板。　１２ピンソケット比較。

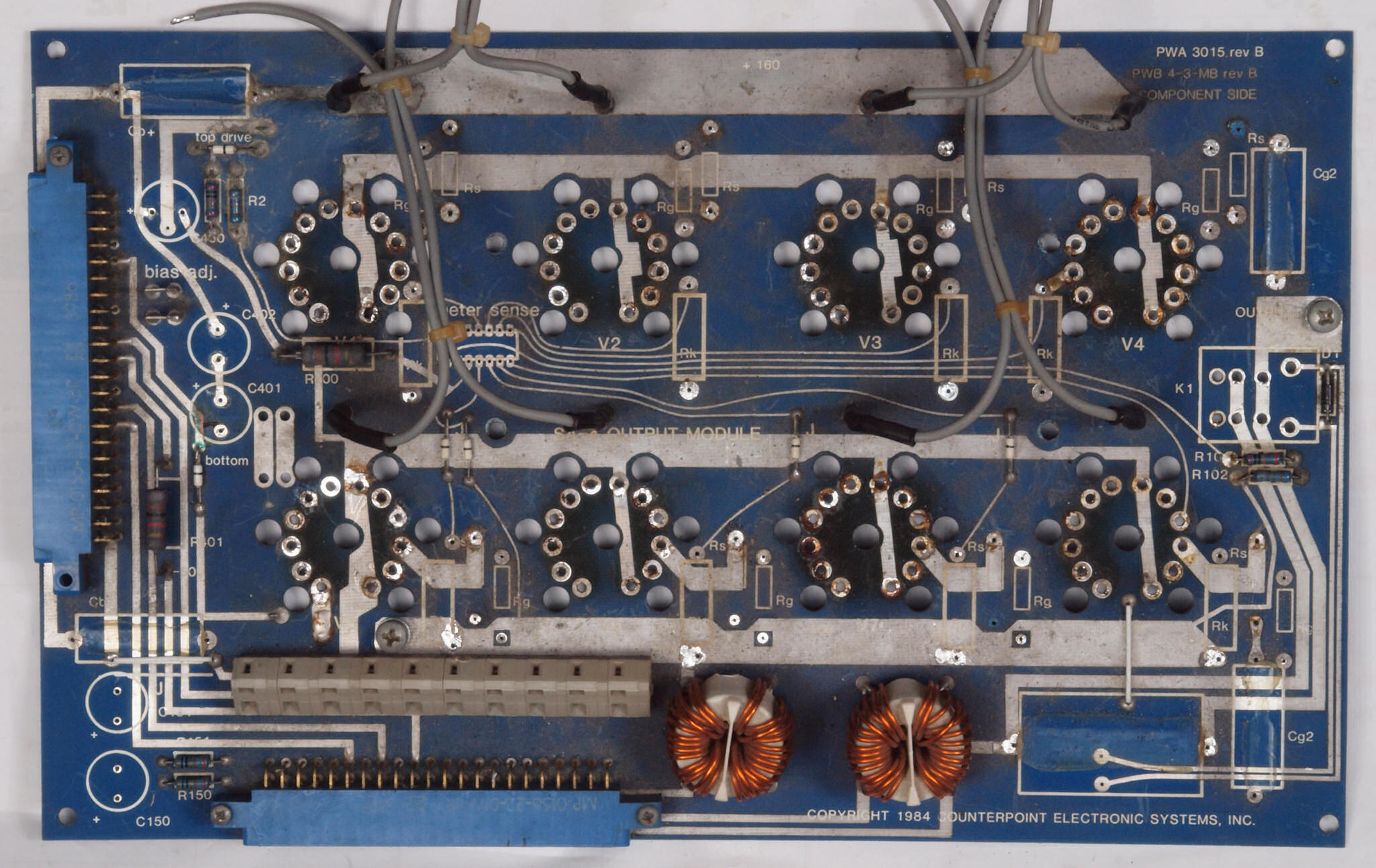

Ｃ１５．　修理中　終段６ＬＦ６基板。　交換部品を取り外す。

Ｃ１６．　修理中　終段６ＬＦ６基板。　洗浄後６ＬＦ６真空管ソケットの内側部分にコート液を塗布。

Ｃ１７．　修理中　終段６ＬＦ６基板。　真空管ソケット・部品を取付け中。 　　　　　　　　　　　　　　　　　　　　　　　真空管ソケットの固定（半田付け）は、ジャンク真空管（空気管）をしっかり挿入して行う。

Ｃ１８．　修理後　終段６ＬＦ６基板。　フイルムコンデンサー５個、タイト製コンパクトロン１２ピンソケット８個、抵抗１２個、リレー１個、OP-AMPソケット１個交換。 真空管の熱の発散は次の３通り。 １．プレート等からの「熱放射（輻射）」．．．．シールドは黒く塗る。 ２．管壁・ソケットからの「対流熱伝達」．．．ソケットの周りに通気口を開ける等。 ３．真空管足からの「熱伝導」 ．．．．．．．．ソケットに熱伝導良い物を使う。 　　熱伝導はベークライト製=0.23w/m・k ＜テフロン製=0.25w/m・k ＜ステアタイト製=2.5w/m･k の順です。

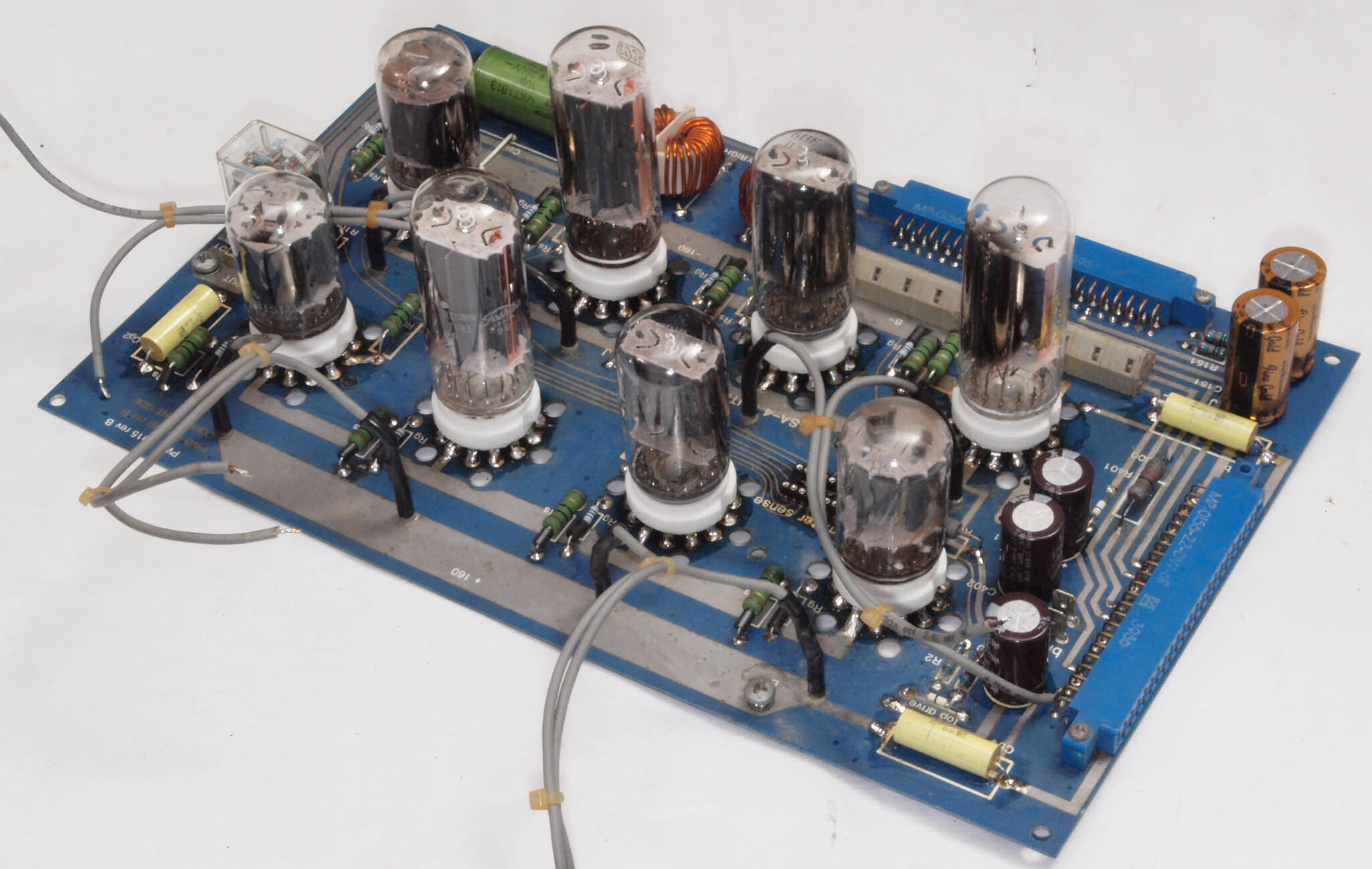

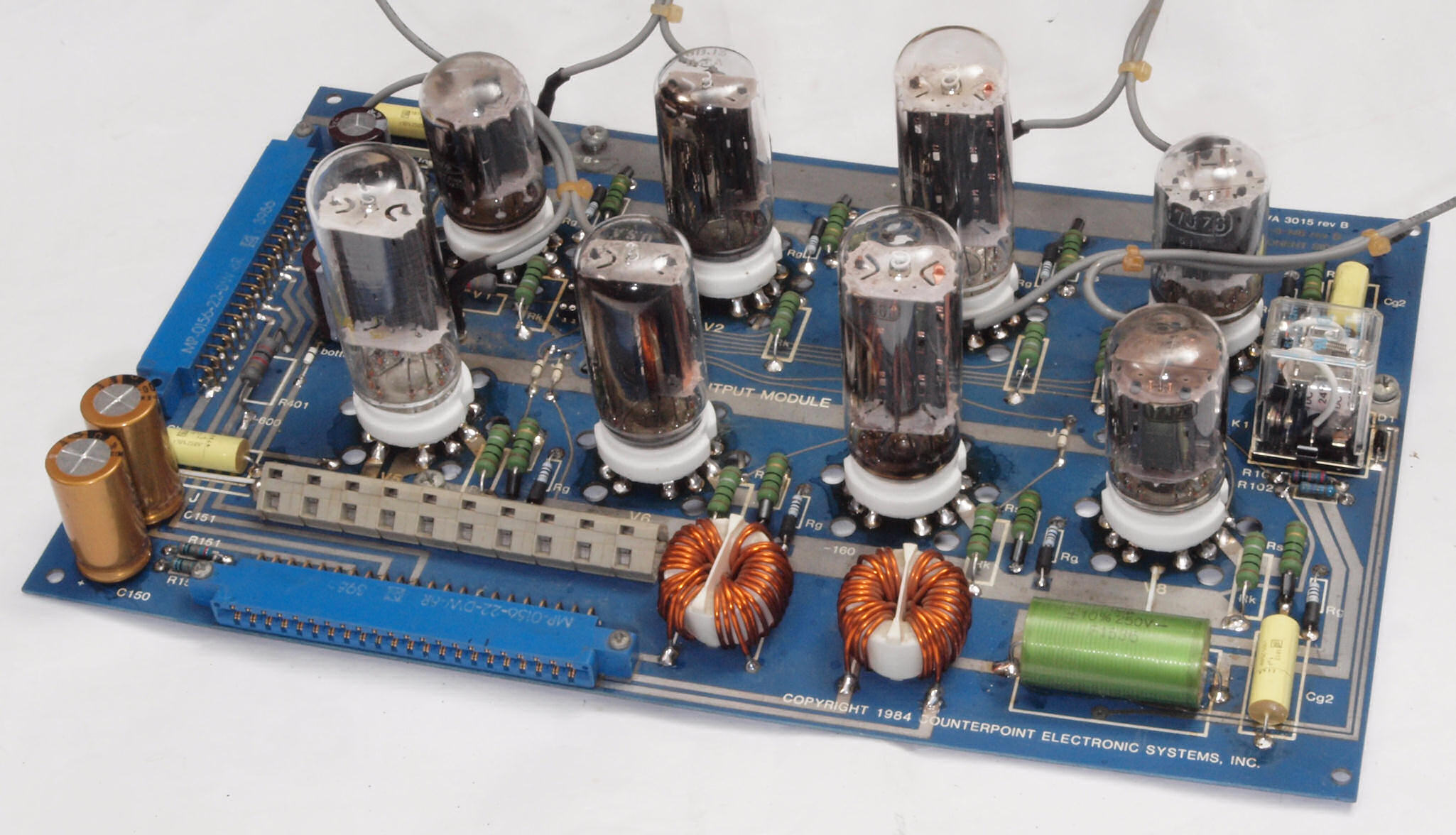

Ｃ１９．　完成終段６ＬＦ６基板。　　洗浄後、コートを塗布。

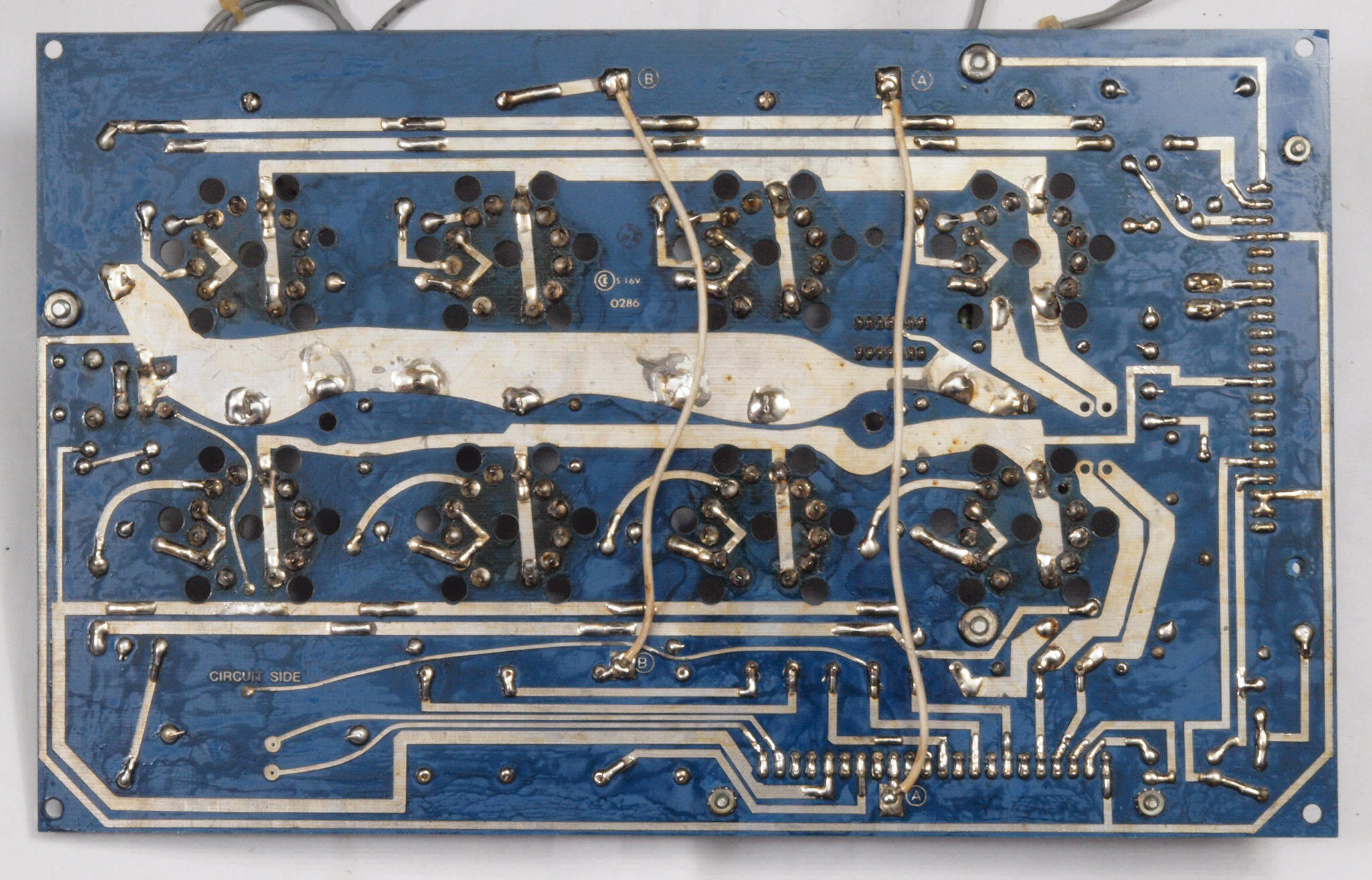

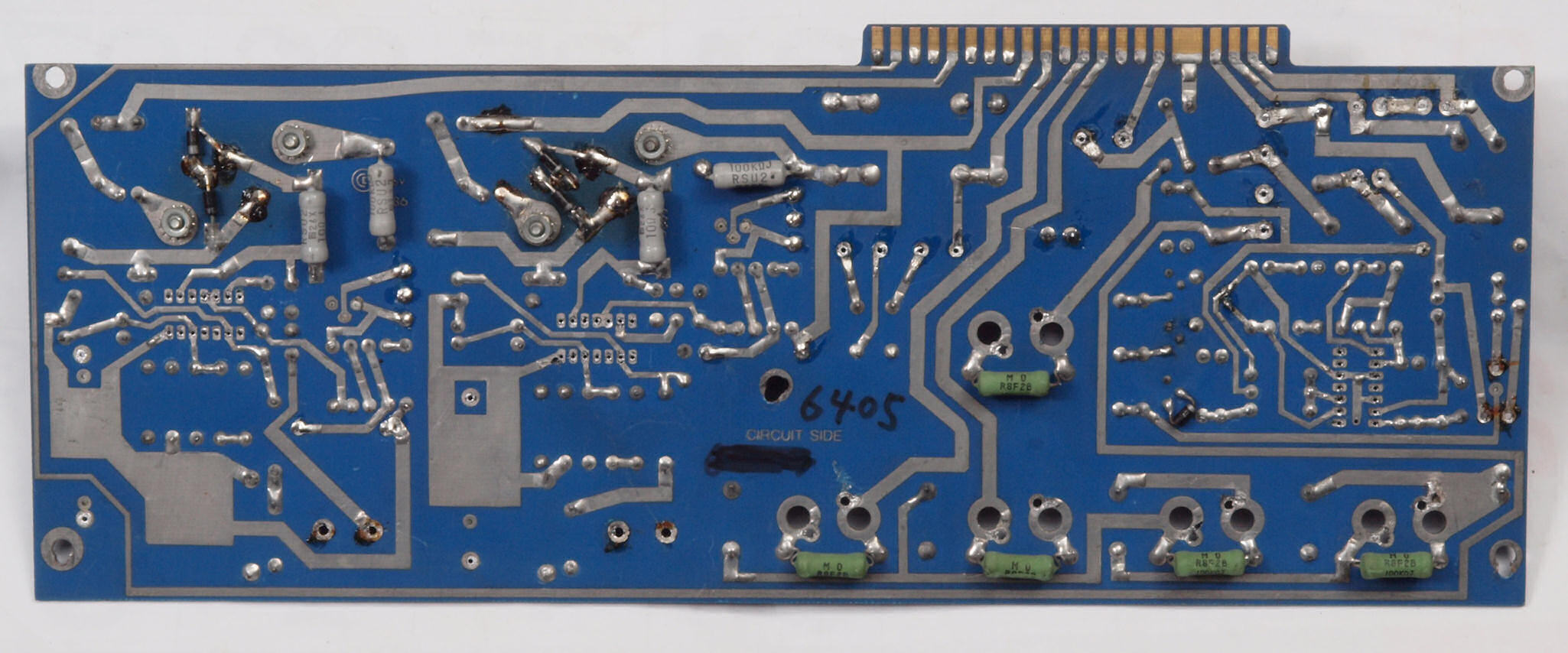

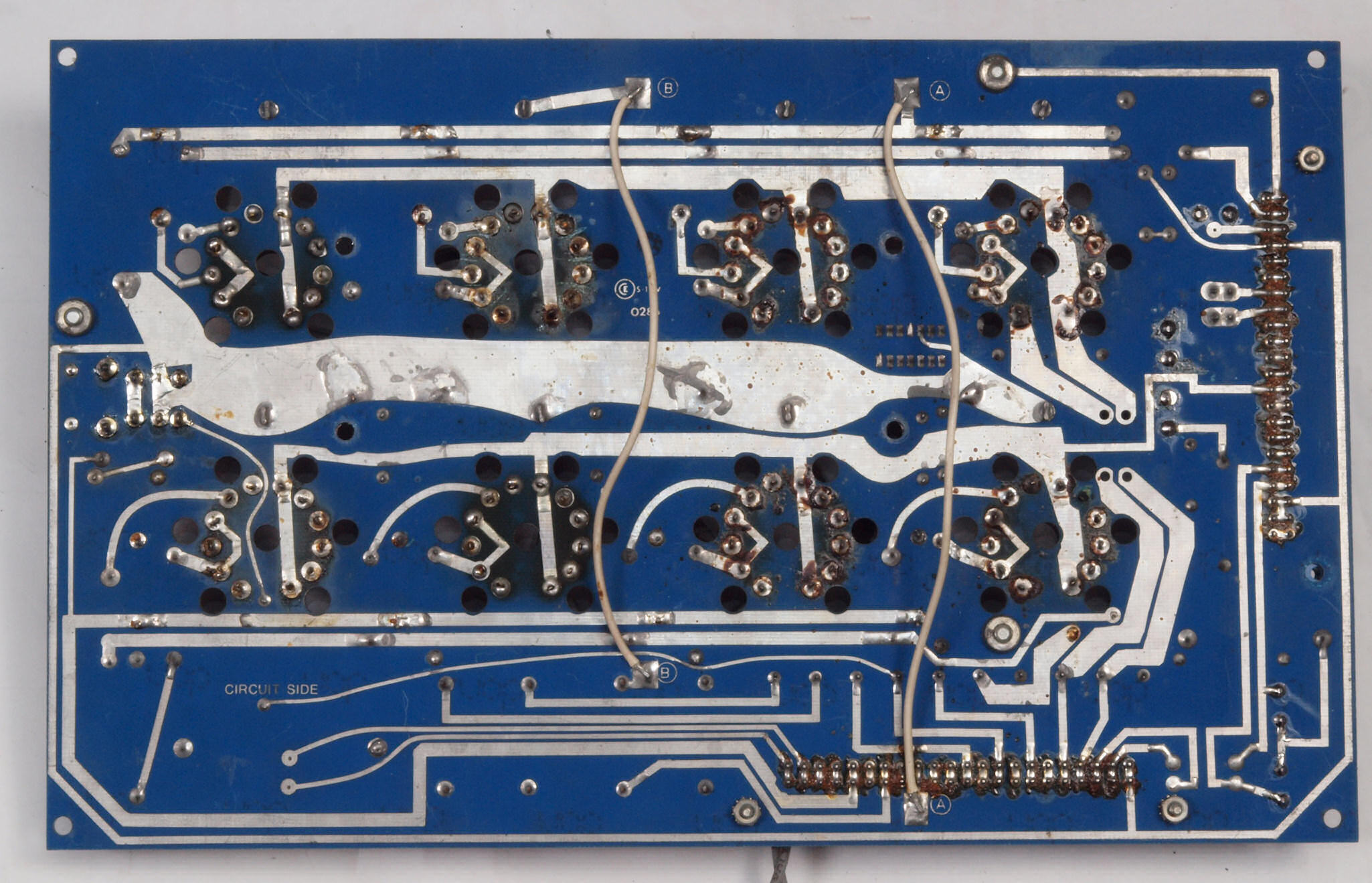

Ｃ２１．　修理前　終段６ＬＦ６基板裏。

Ｃ２２．　修理中　終段６ＬＦ６基板裏。６ＬＦ６ソケットは交換されている。

Ｃ２３．　修理中　終段６ＬＦ６基板裏。６ＬＦ６ソケットは交換されている。

Ｃ２４．　修理中　終段６ＬＦ６基板裏。交換部品を取り外す。

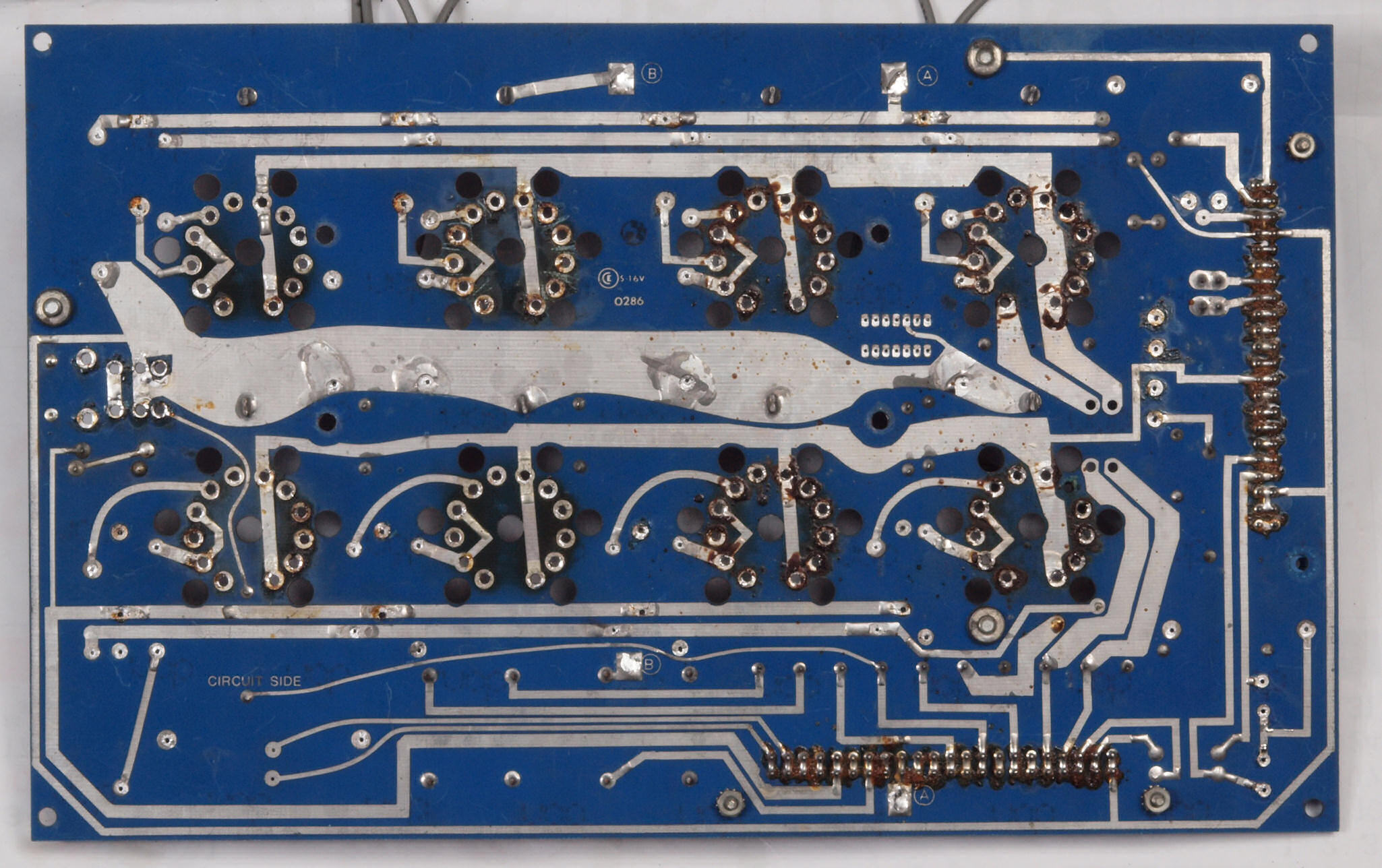

Ｃ２５．　修理（半田補正）後　終段６ＬＦ６基板裏。

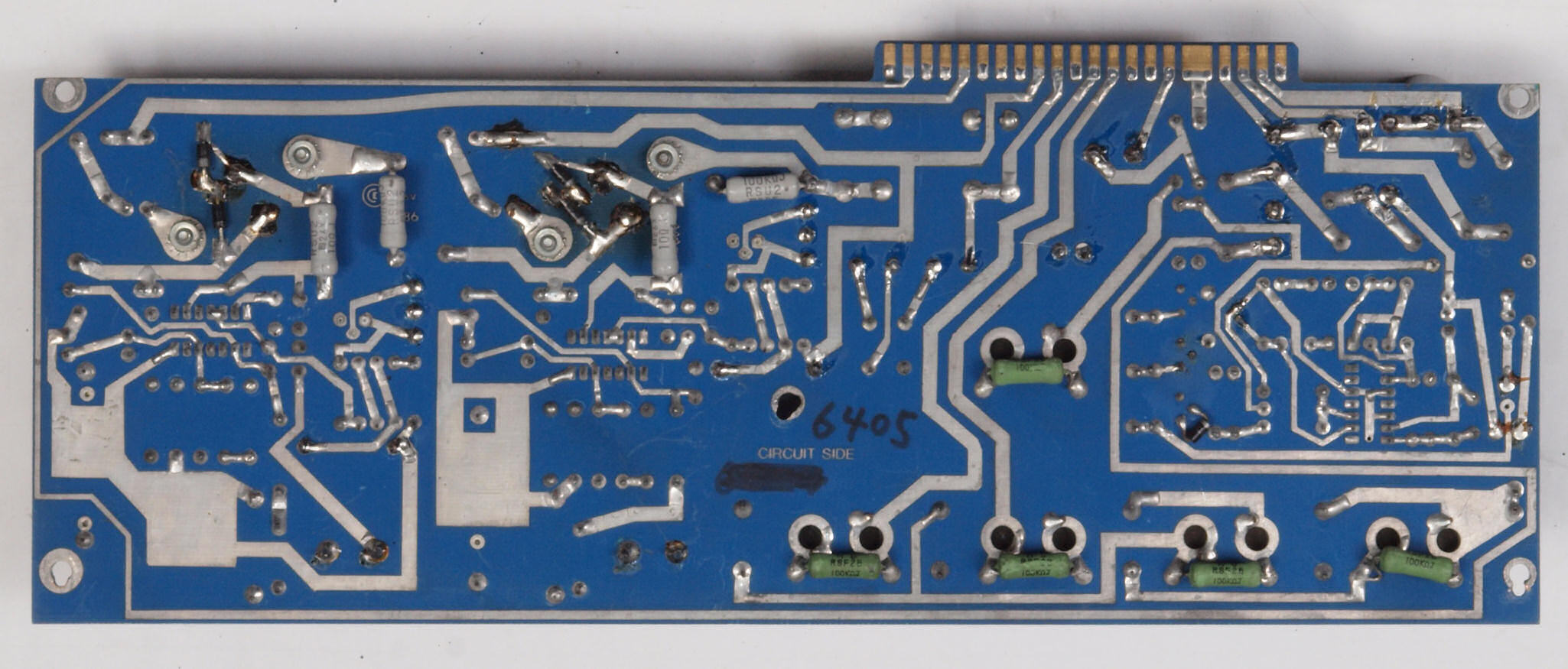

Ｃ２６．　完成終段６ＬＦ６基板裏。　　洗浄後、コートを塗布。

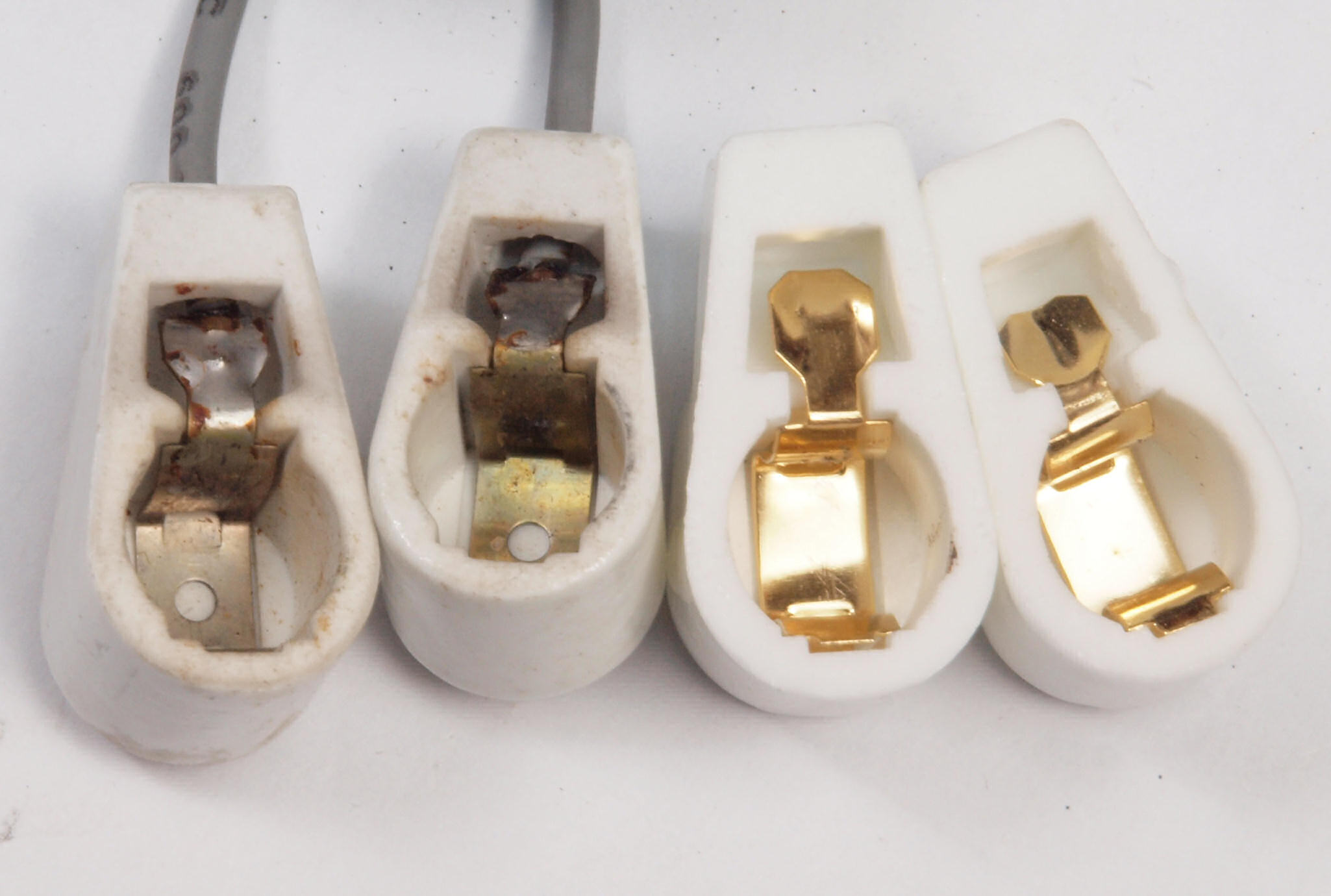

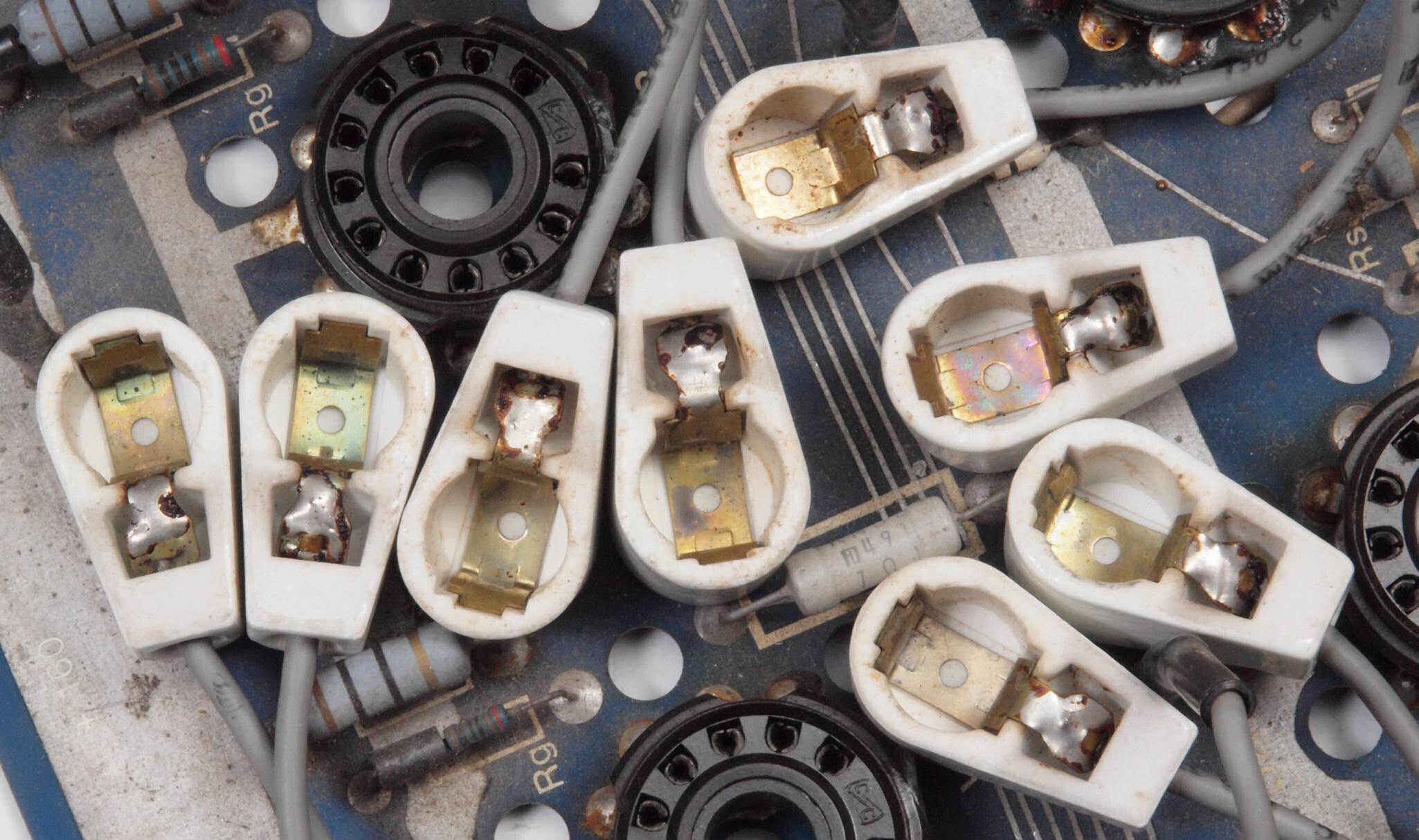

Ｃ２７．　修理中　終段６ＬＦ６基板。６ＬＦ６のプレートキャップ。

Ｃ２８．　修理中　終段６ＬＦ６基板。６ＬＦ６のプレートキャップ。半田が無！

Ｃ２９．　修理中　終段６ＬＦ６基板。６ＬＦ６プレートキャップはジャンク真空管（空気管）で慣らす。

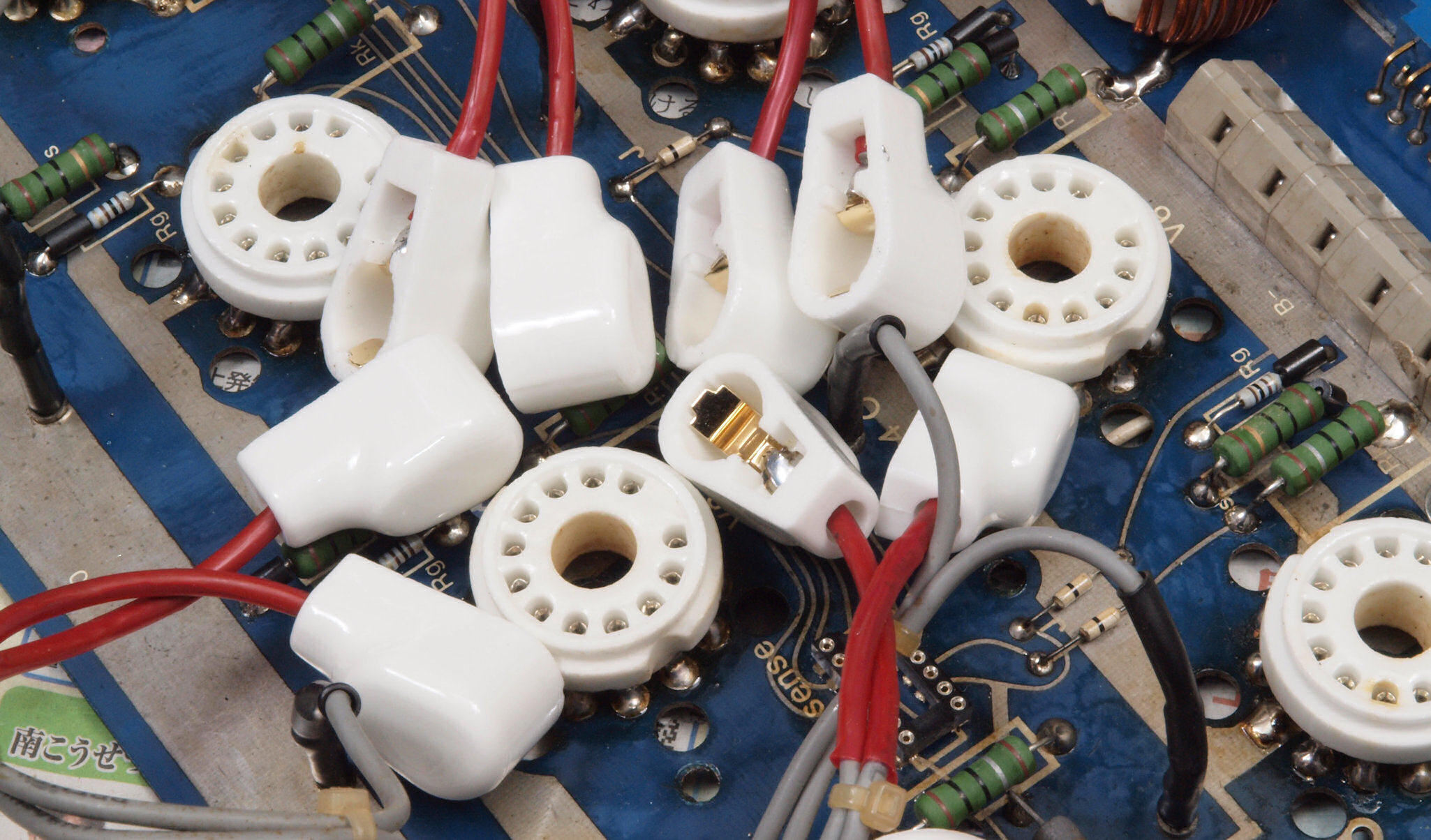

Ｃ２Ａ．　修理（交換）後　終段６ＬＦ６基板。　６ＬＦ６のプレートキャップをステヤタイト製に交換。

Ｃ２Ｂ．　修理中　基板の修理には半田吸取器も吸取り穴径の異なるのが必要、左＝１ｍｍ、右＝１．６ｍｍ。

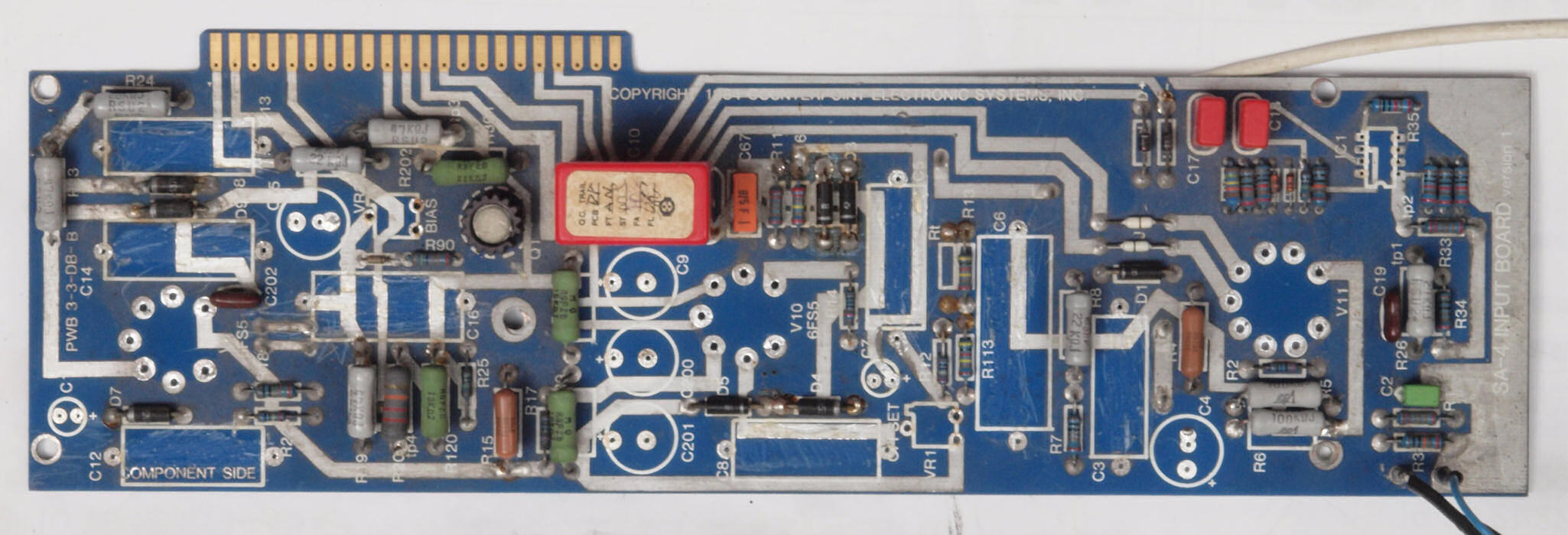

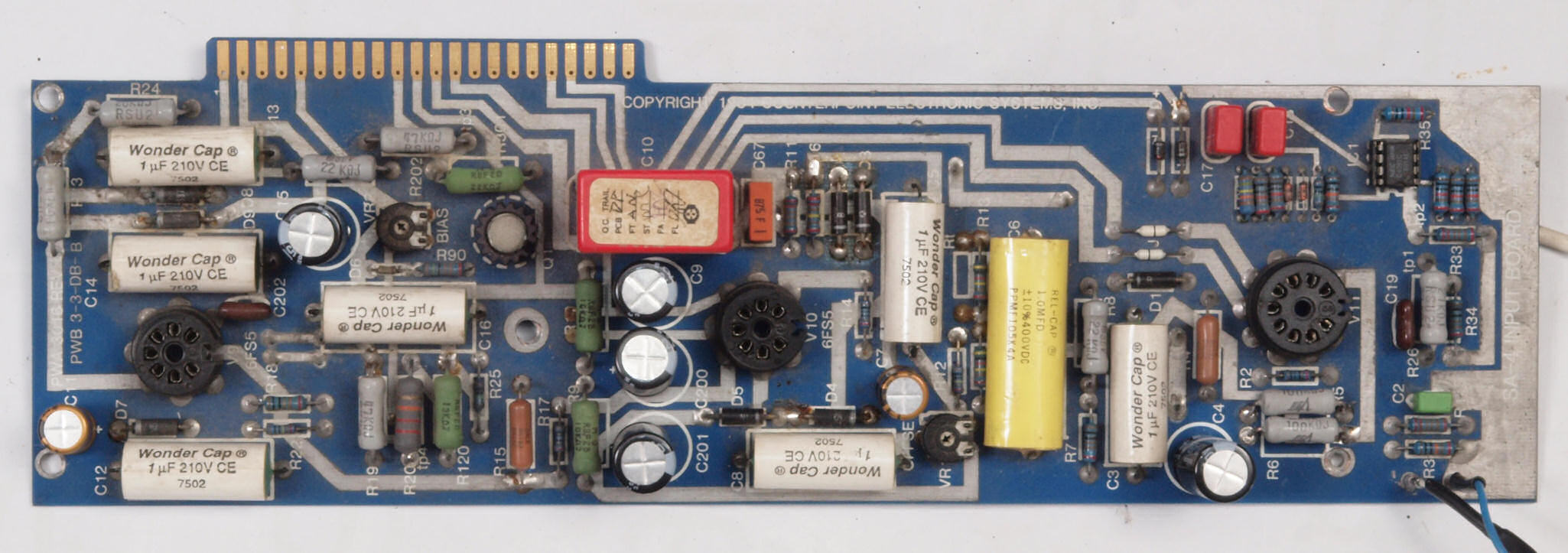

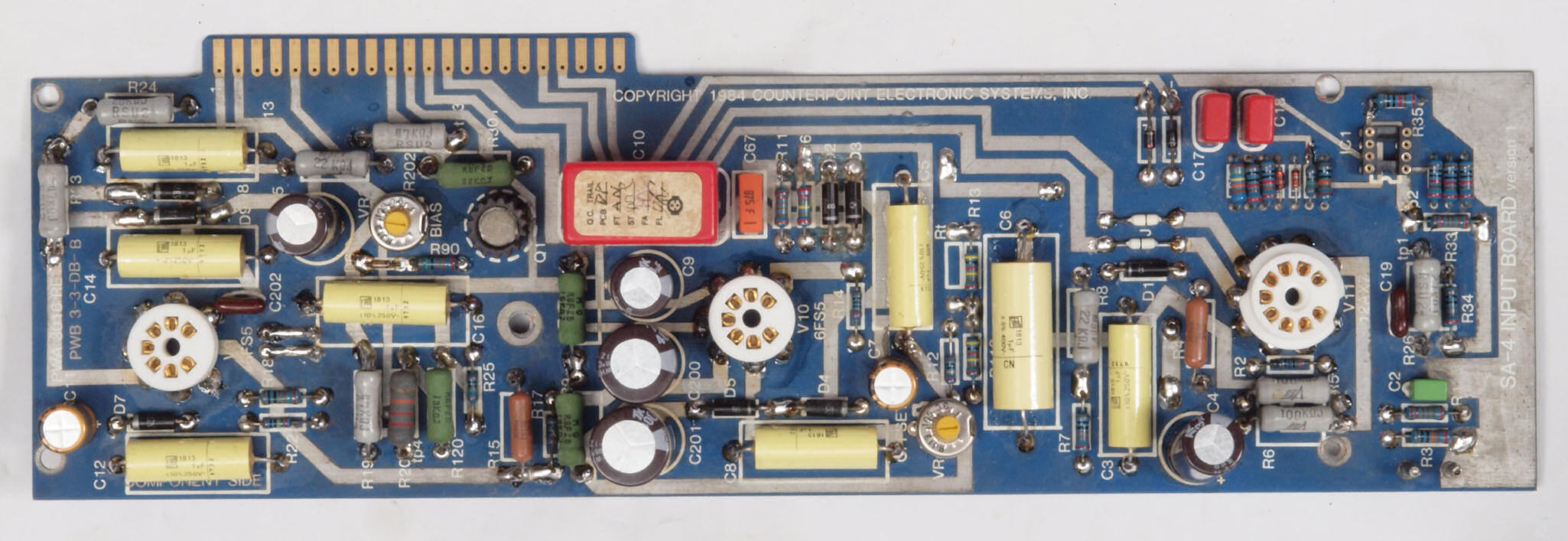

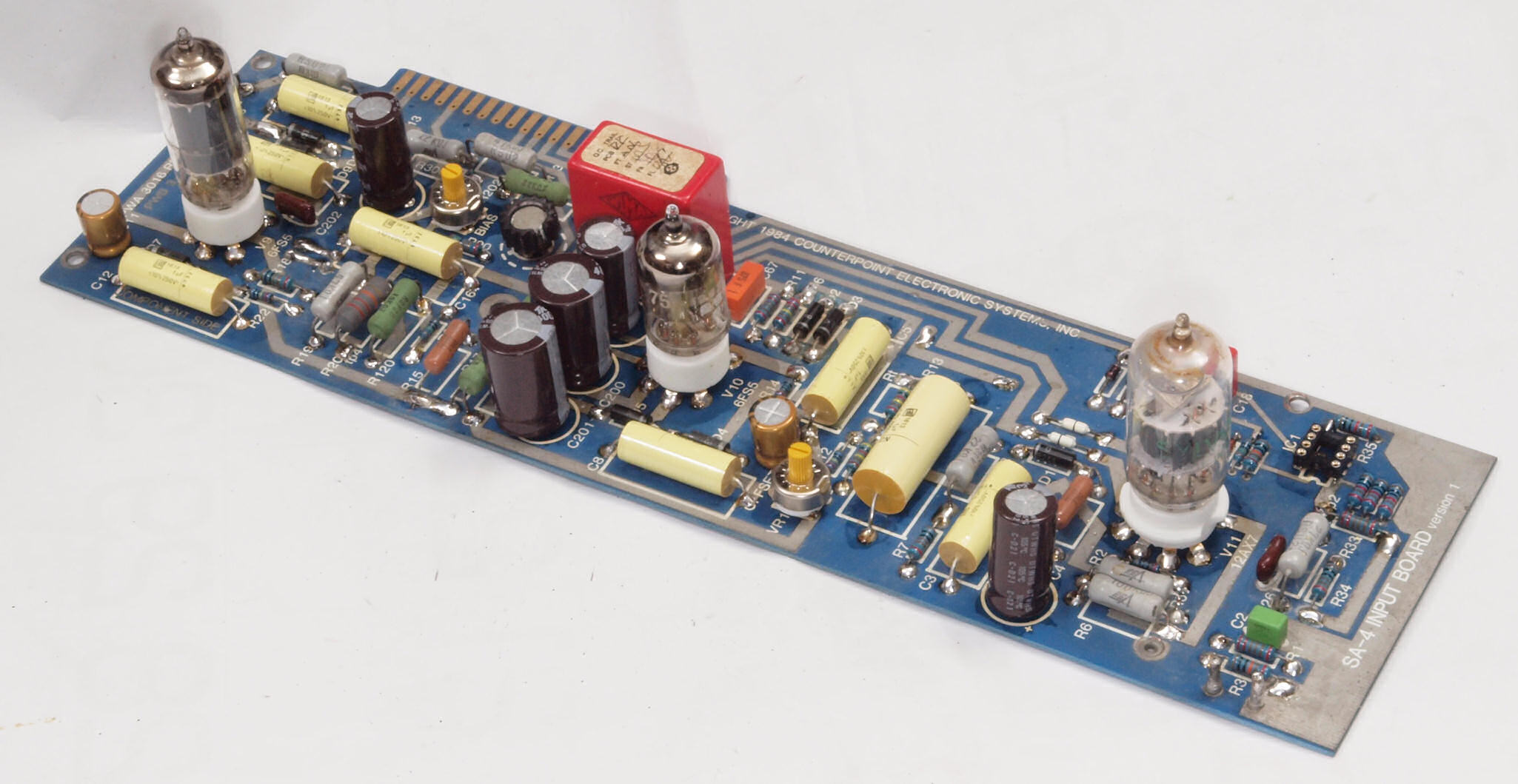

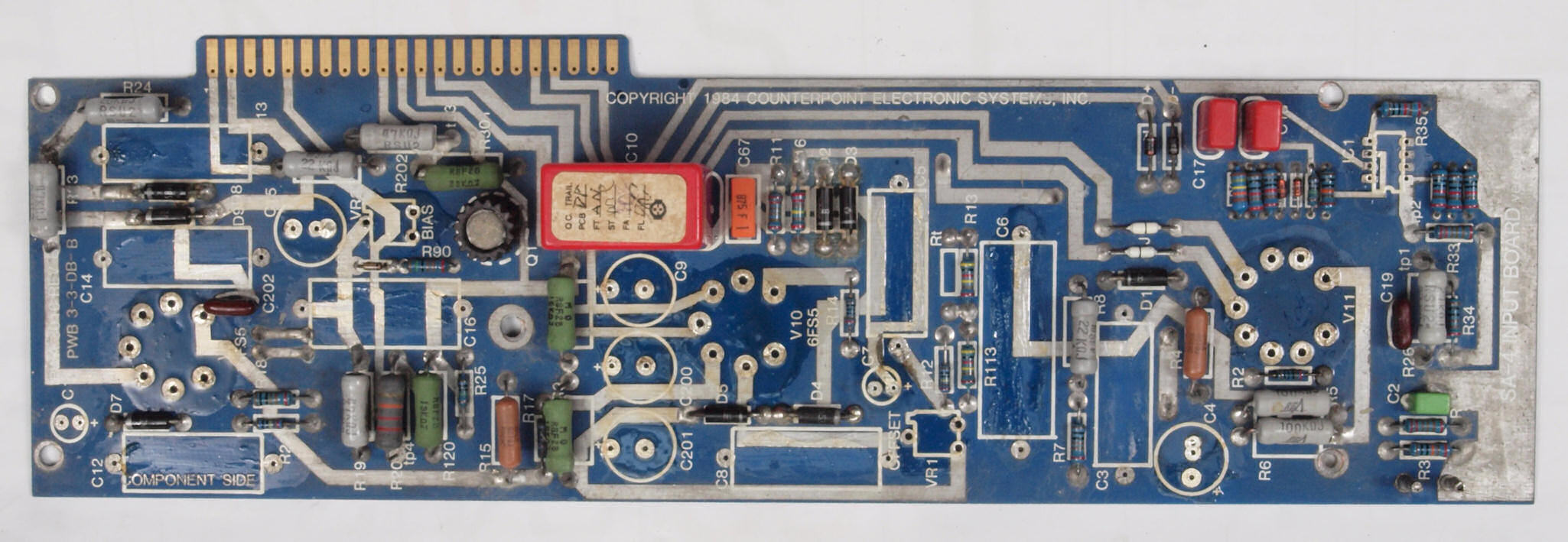

Ｃ３１．　修理前　入力・ドライブ基板。

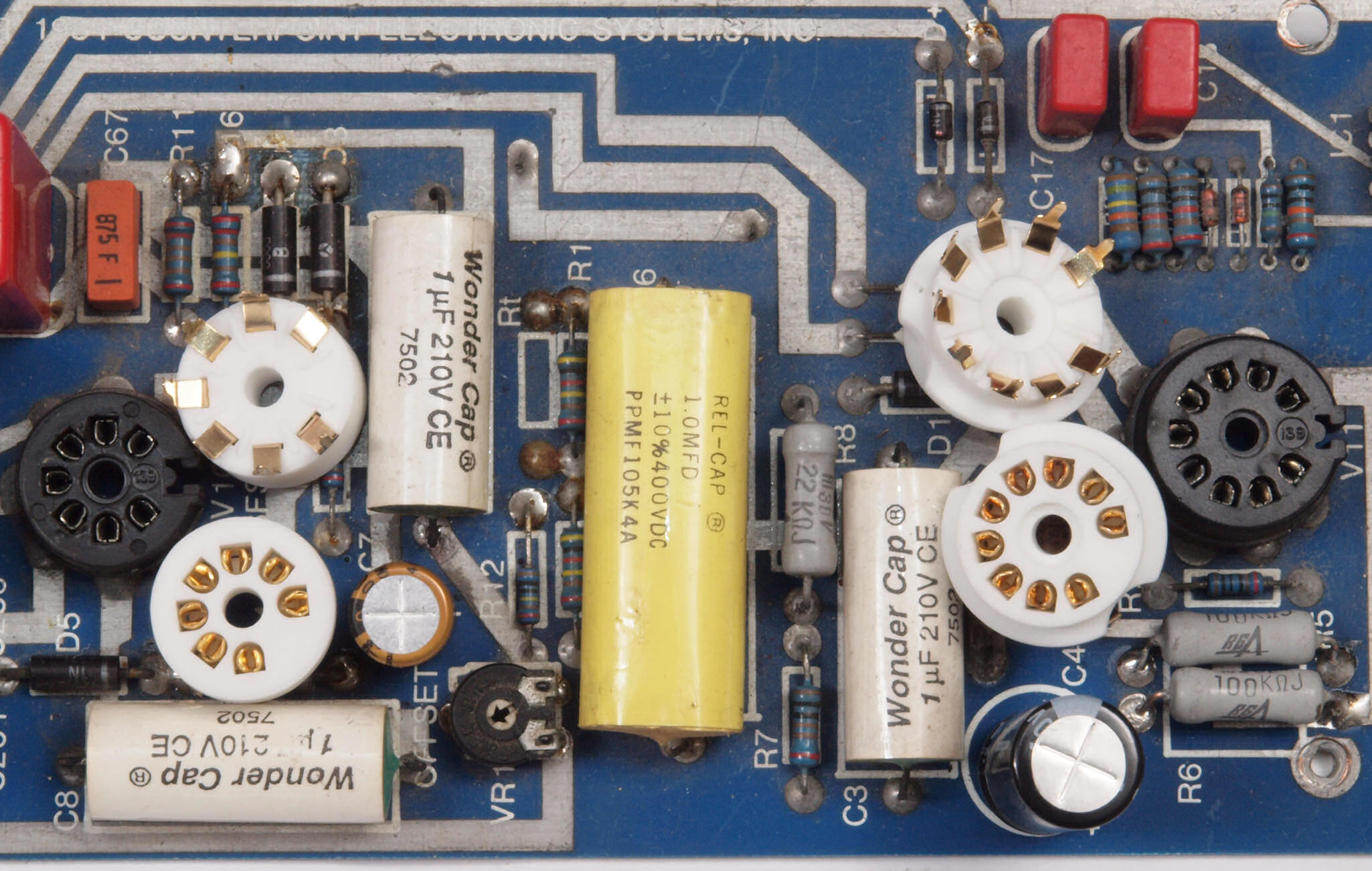

Ｃ３２．　修理中　入力・ドライブ基板。ＭＴ９ピン、７ピン真空管ソケット交換。

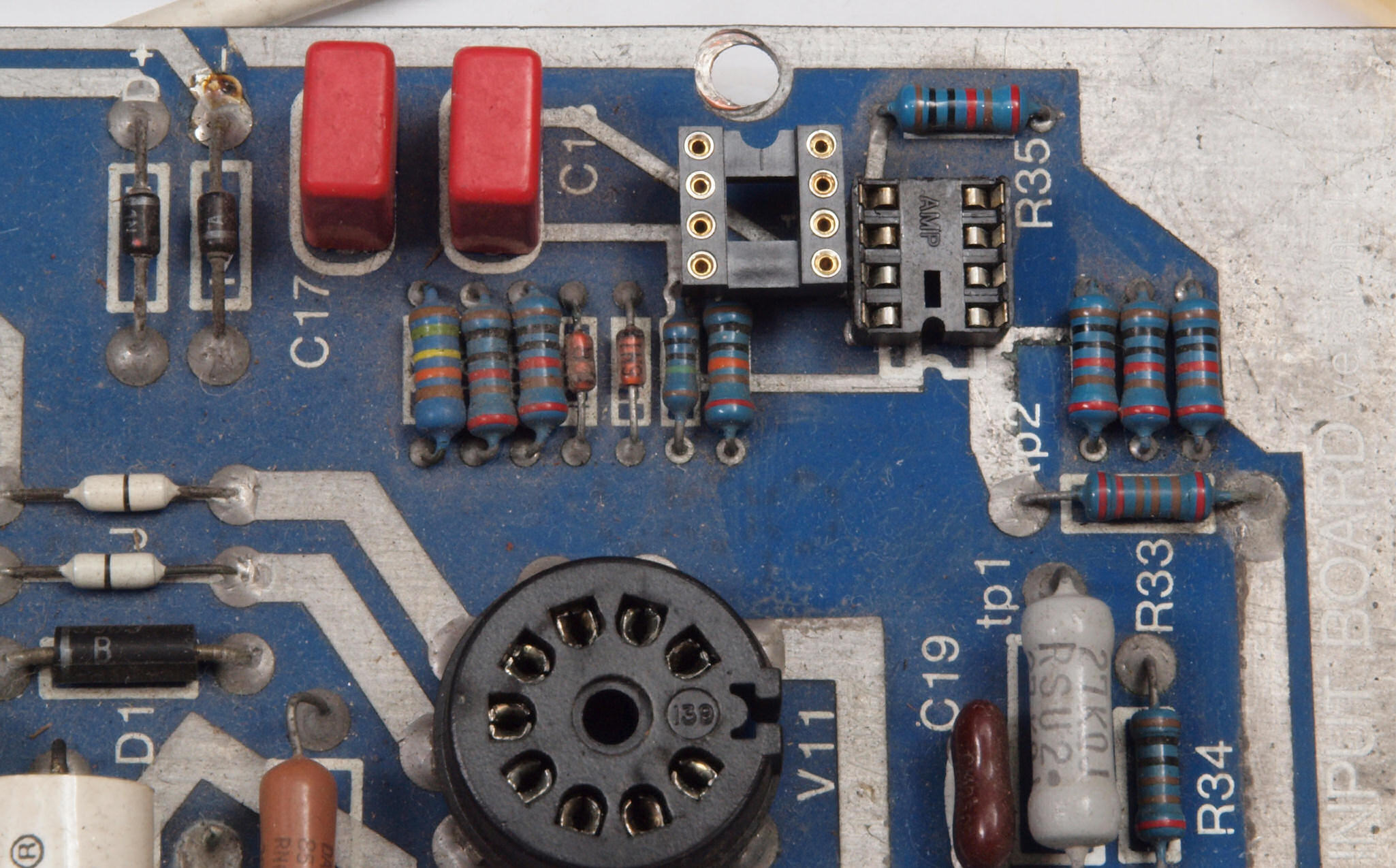

Ｃ３３．　修理中　入力・ドライブ基板。ＯＰ−ＡＭＰソケット交換。

Ｃ３４．　修理中　入力・ドライブ基板。交換部品を取り外す。

Ｃ３５．　修理中　入力・ドライブ基板。　洗浄後ＭＴ９ピン、７ピン真空管ソケットの内側部分にコート液を塗布。

Ｃ３６．　修理中　入力・ドライブ基板。　真空管ソケット・部品を取付け中。 　　　　　　　　　　　　　　　　　　　　　　　真空管ソケットの固定（半田付け）は、ジャンク真空管をしっかり挿入して行う。

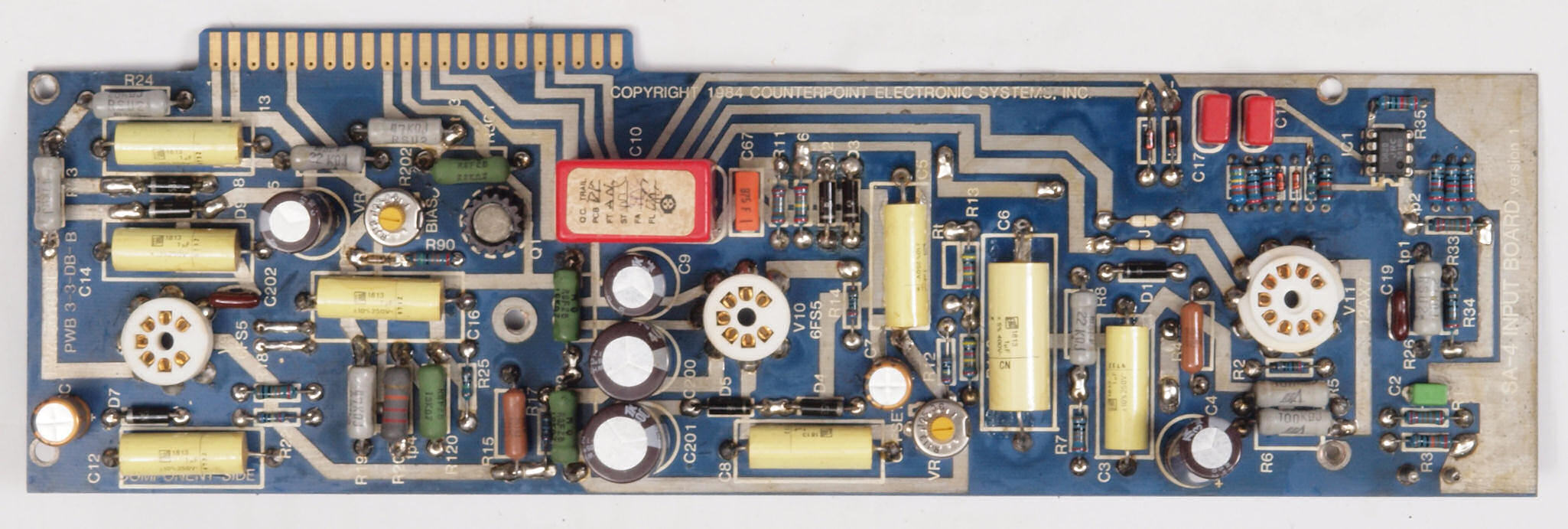

Ｃ３７．　修理後　入力・ドライブ基板。　ＯＰ−ＡＭＰソケット１個、タイト製金メッキ・ＭＴ７ピンソケット２個、タイト製金メッキ・ＭＴ９ピンソケット１個、電解コンデンサー７個、フイルムコンデンサー８個、半固定ＶＲ２個、OP-AMP１個交換。

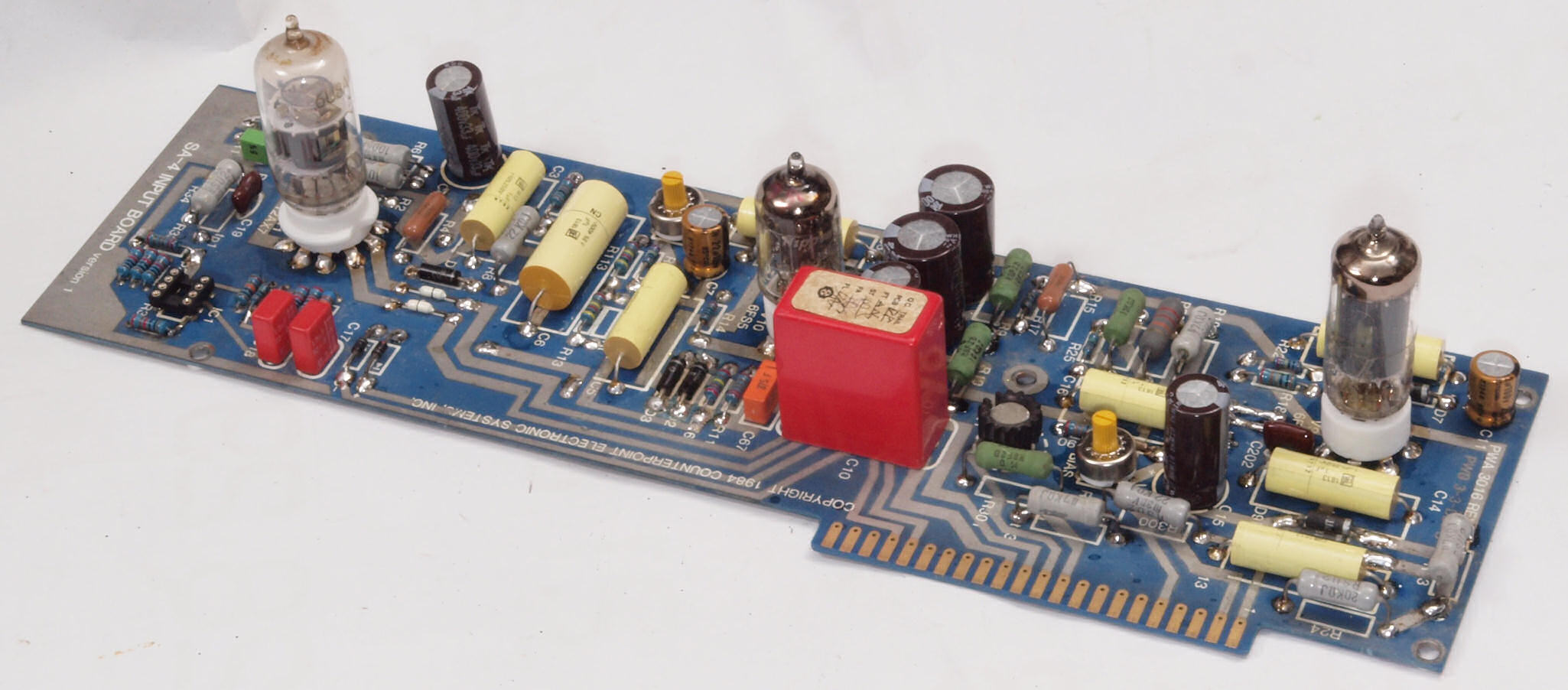

Ｃ３８．　修理後　入力・ドライブ基板。　　洗浄後、コートを塗布、ＯＰ−ＡＭＰ１個交換。

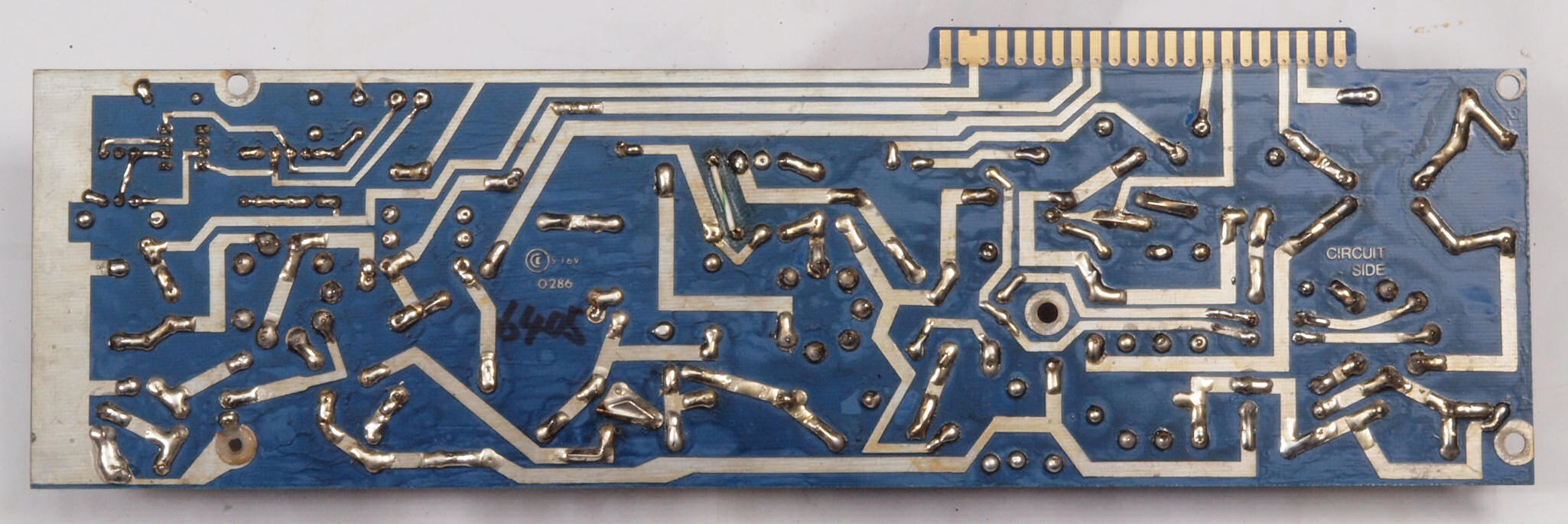

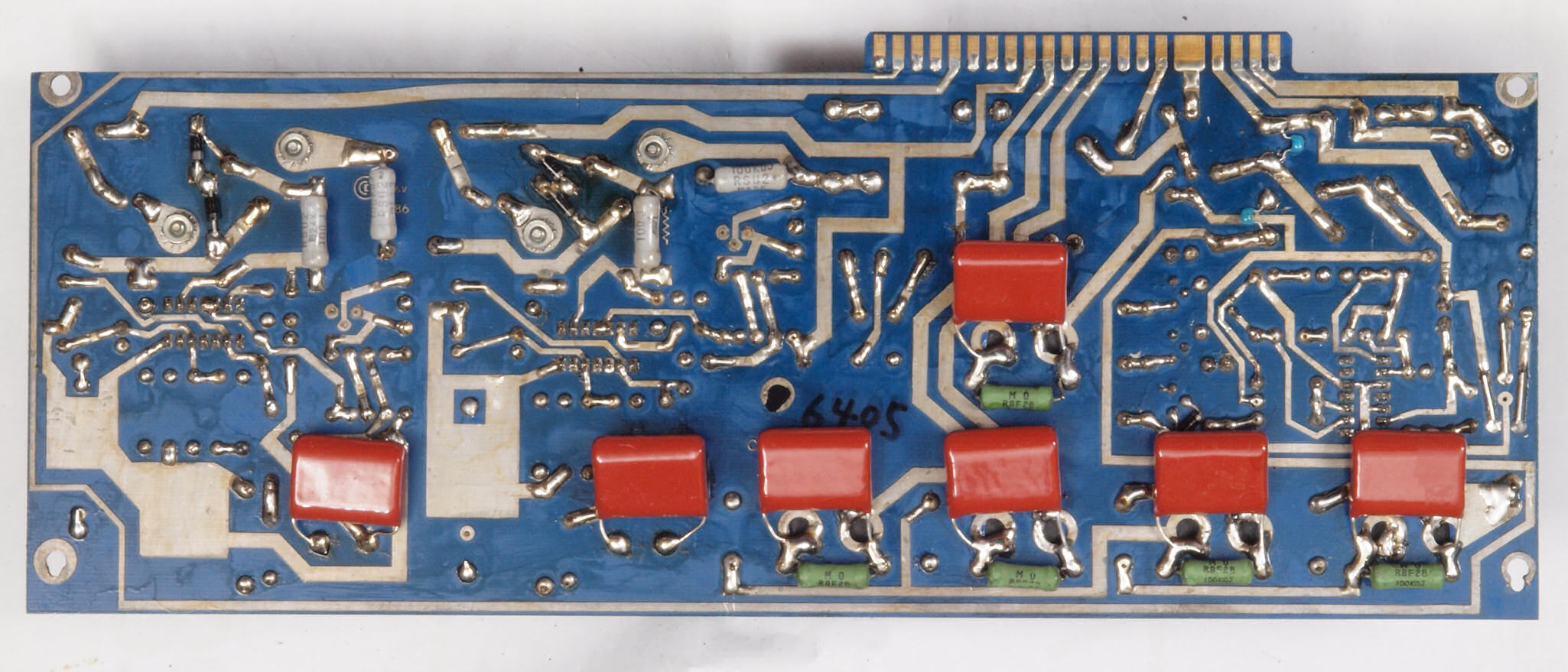

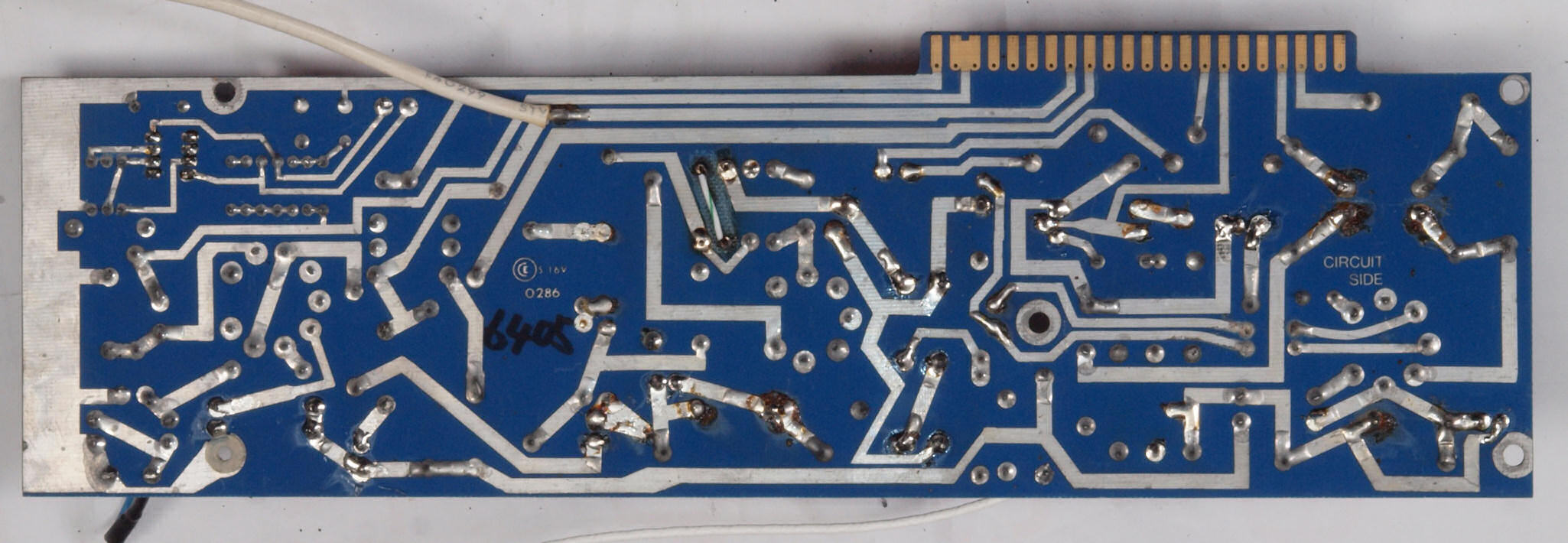

Ｃ４１．　修理前　入力・ドライブ基板裏。

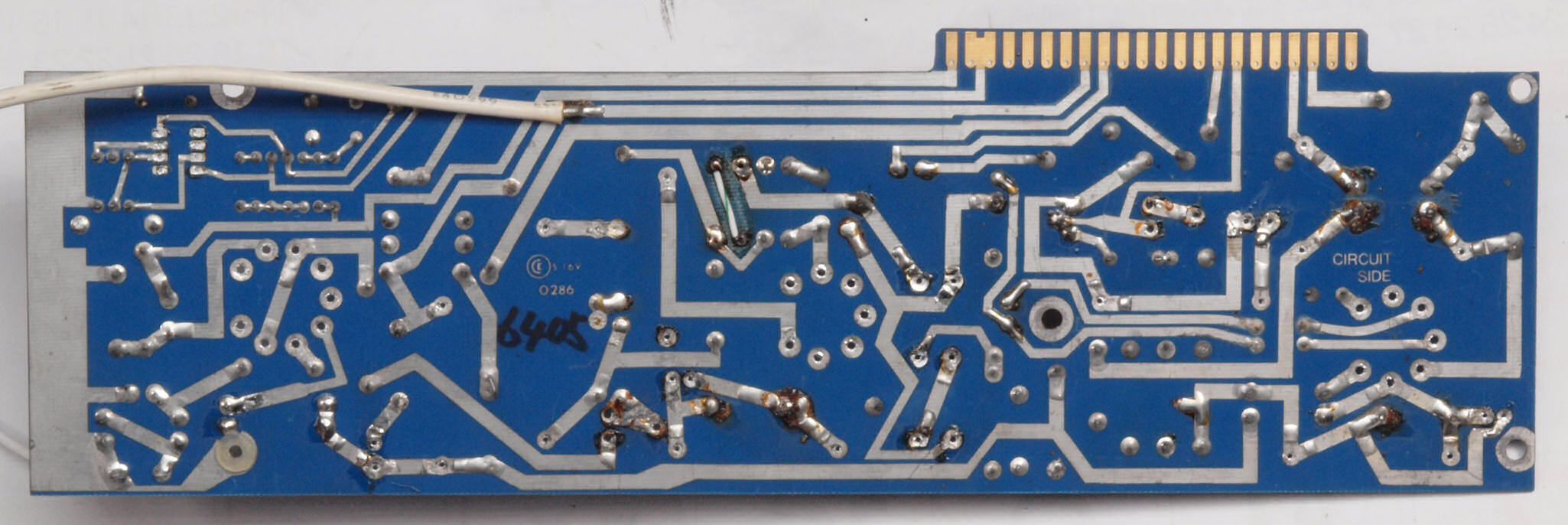

Ｃ４２．　修理中　入力・ドライブ基板裏。交換部品を取り外す。

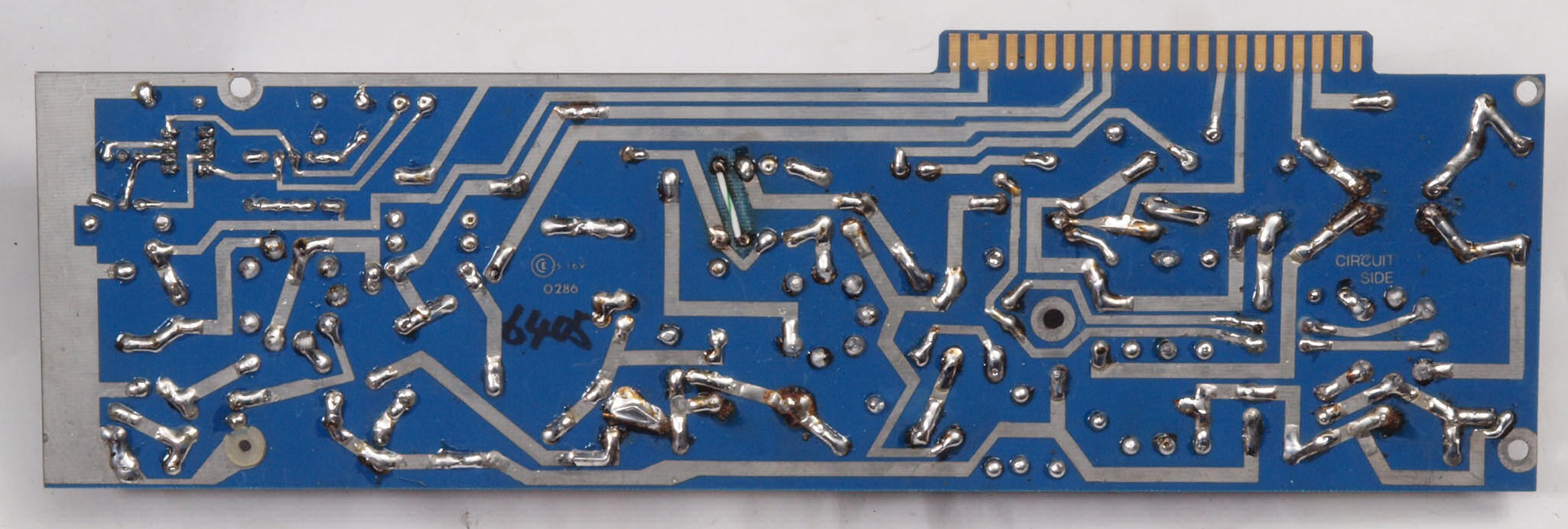

Ｃ４３．　修理（半田補正）後　入力・ドライブ基板裏。

Ｃ４４．　完成入力・ドライブ基板裏　　洗浄後、コートを塗布。

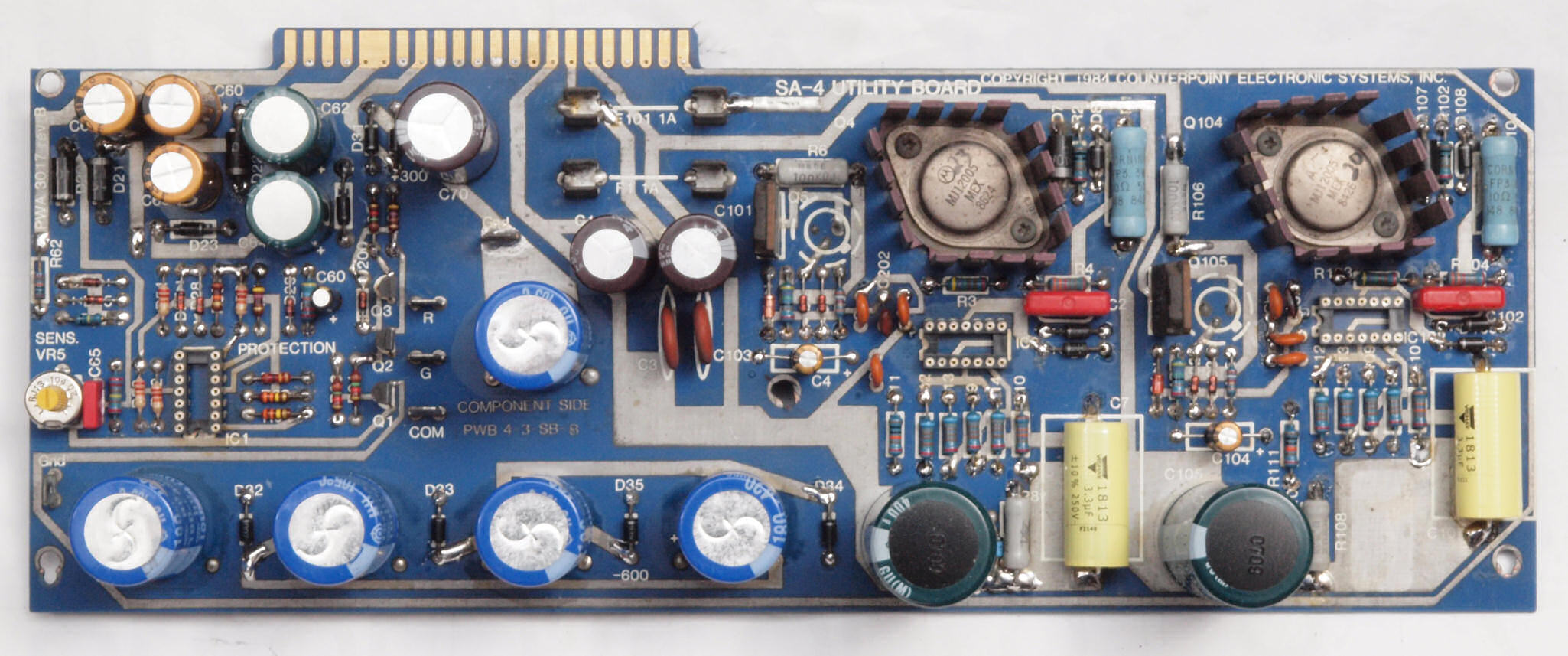

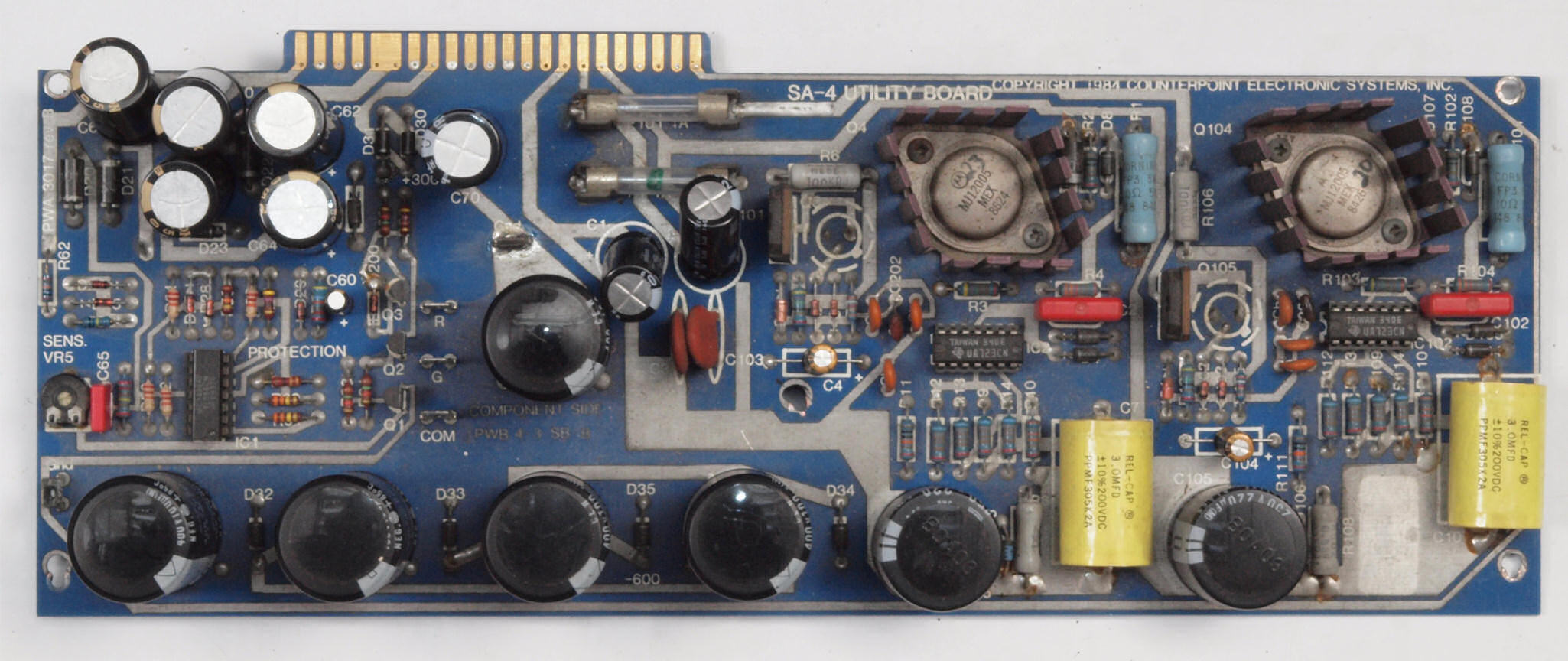

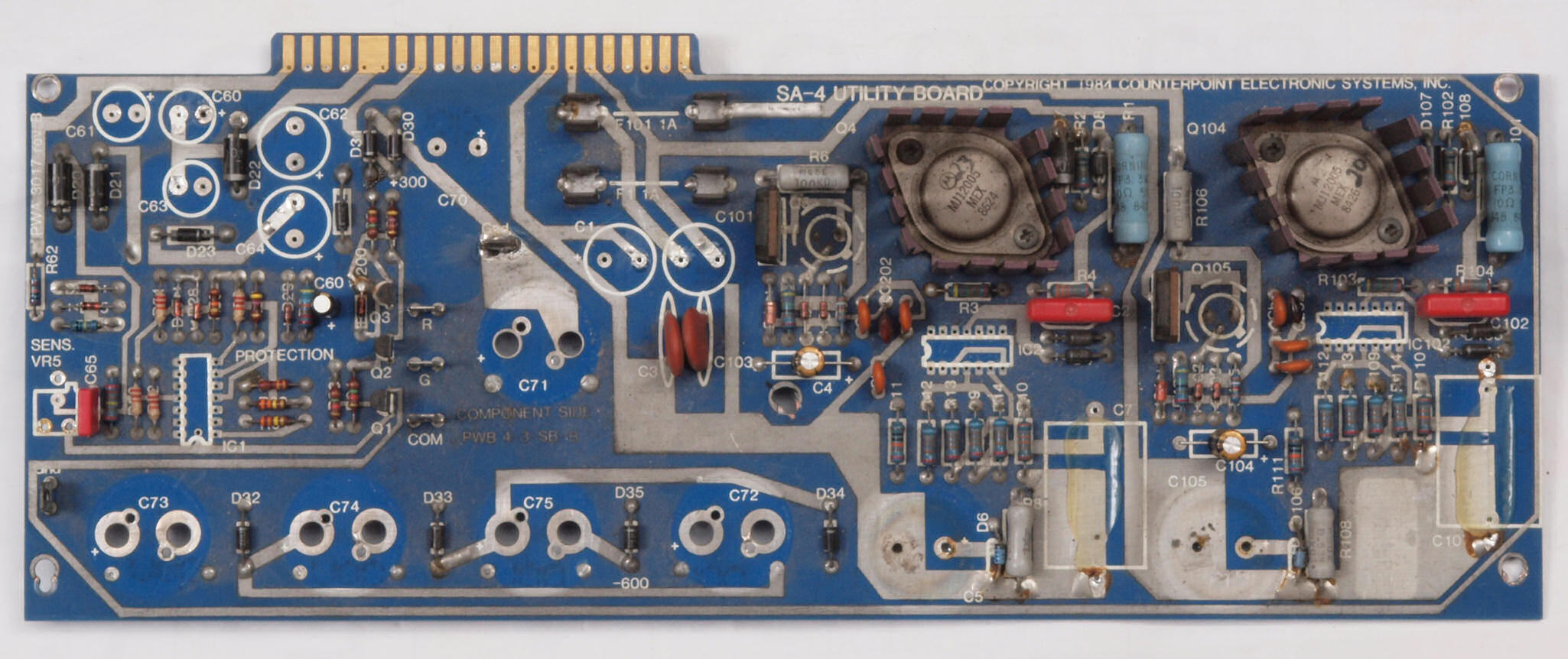

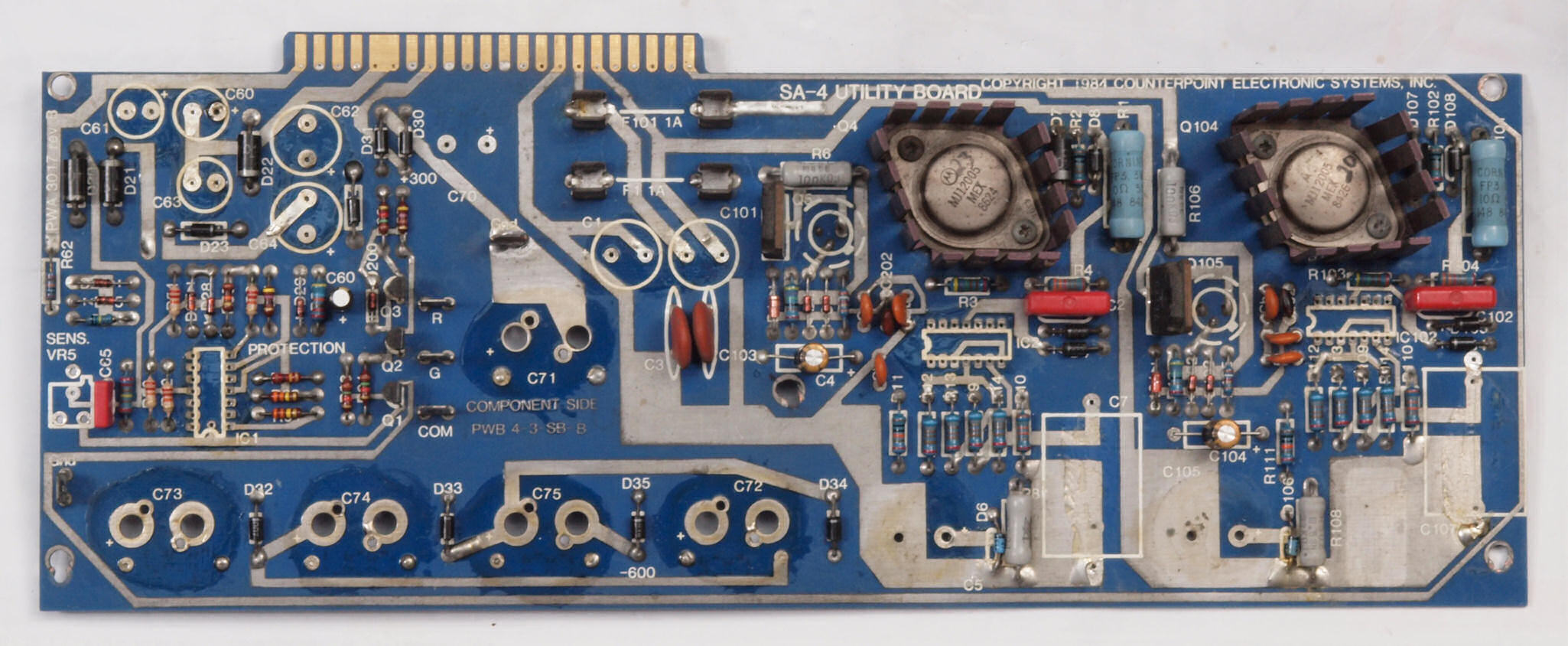

Ｃ５１．　修理前　電源基板。

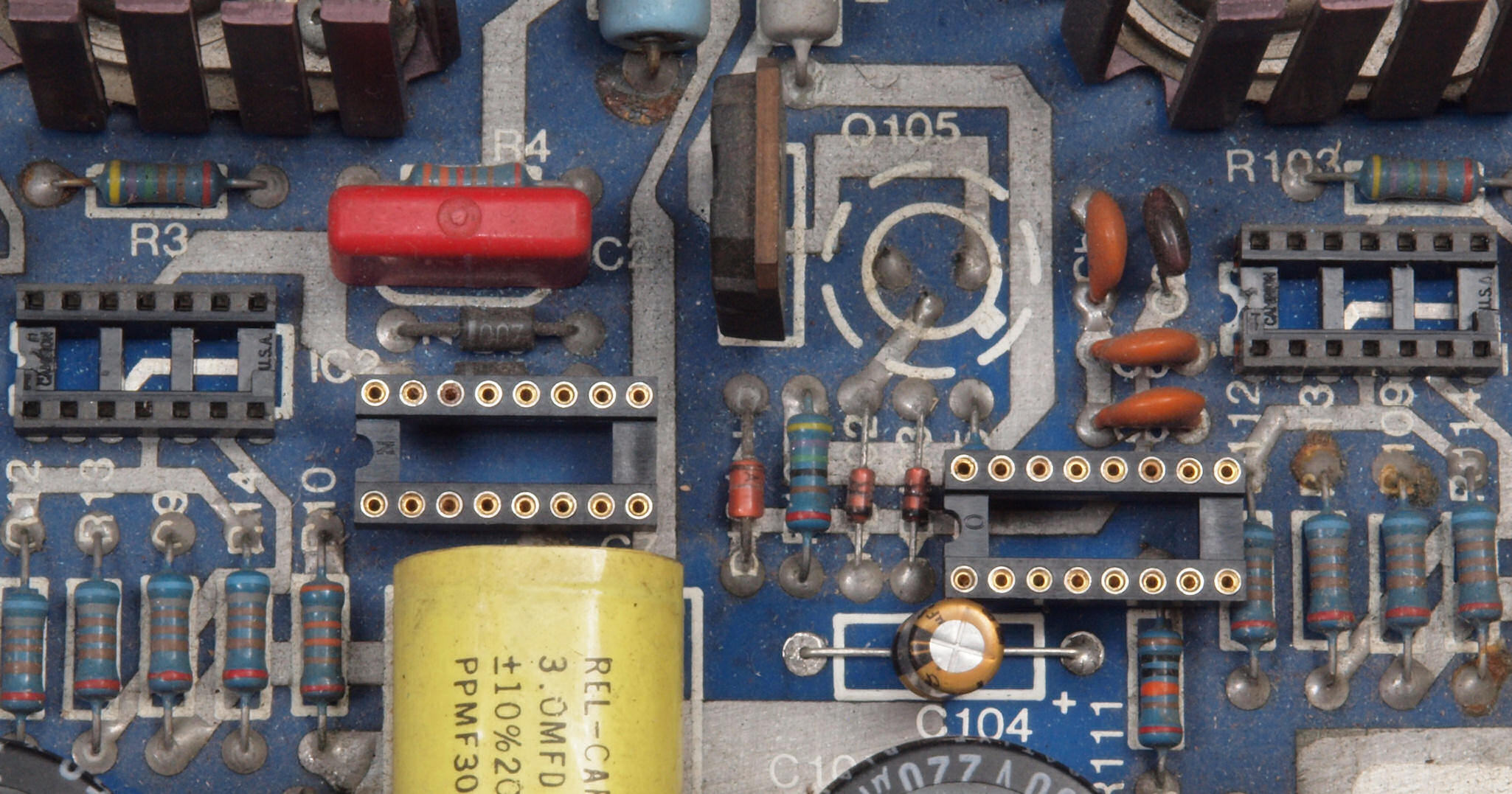

Ｃ５２．　修理中　電源基板。ＯＰ−ＡＭＰソケット交換。

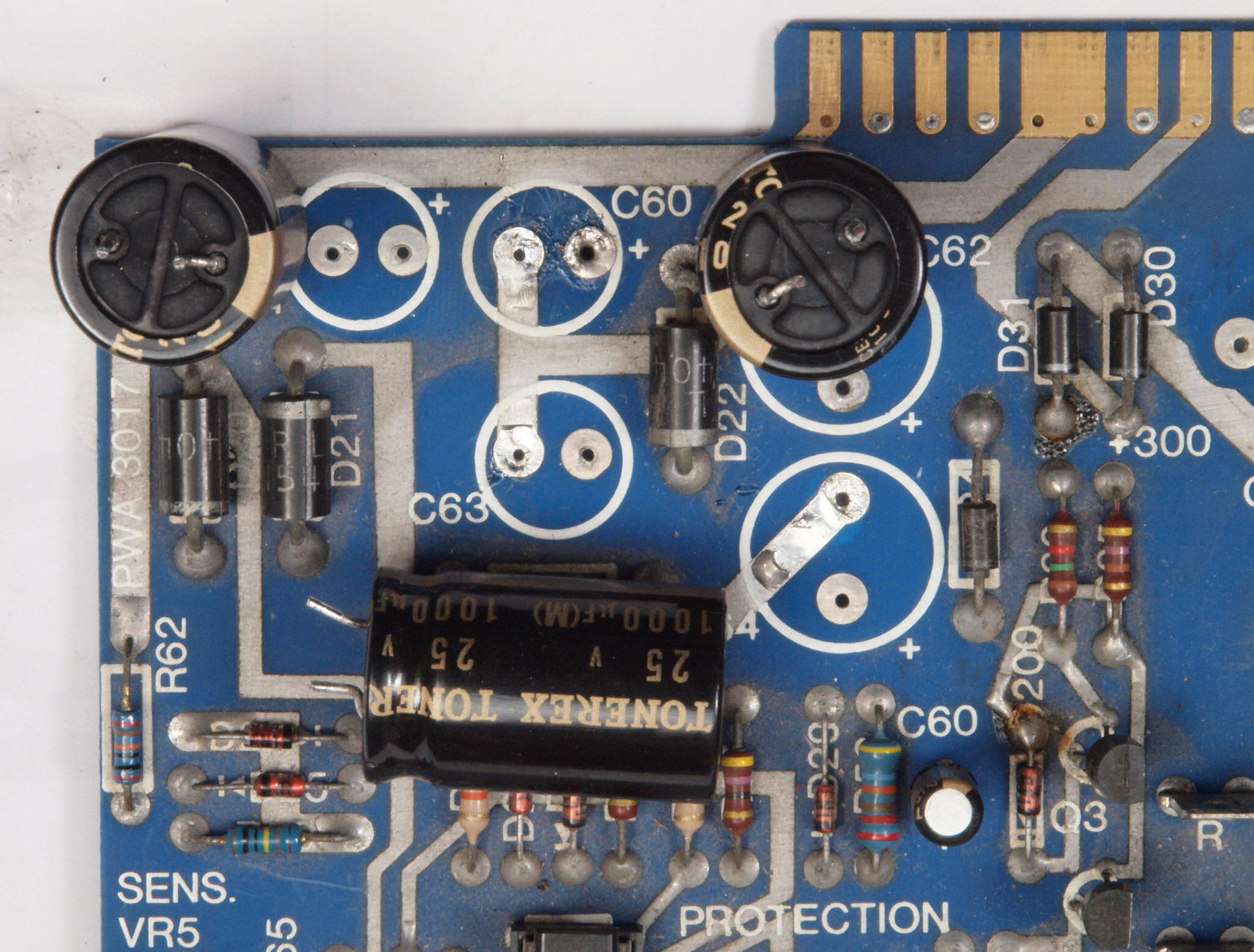

Ｃ５３．　修理中　電源基板。交換部品を取り外す。

Ｃ５４．　修理中　電源基板。　洗浄後ＯＰ−ＡＭＰソケットンの内側部分にコート液を塗布。

Ｃ５５．　修理後　電源基板。ＯＰ−ＡＭＰ１個、定電圧ＩＣ２個、ソケット３個、電解コンデンサー１８個、半固定ＶＲ１個交換。

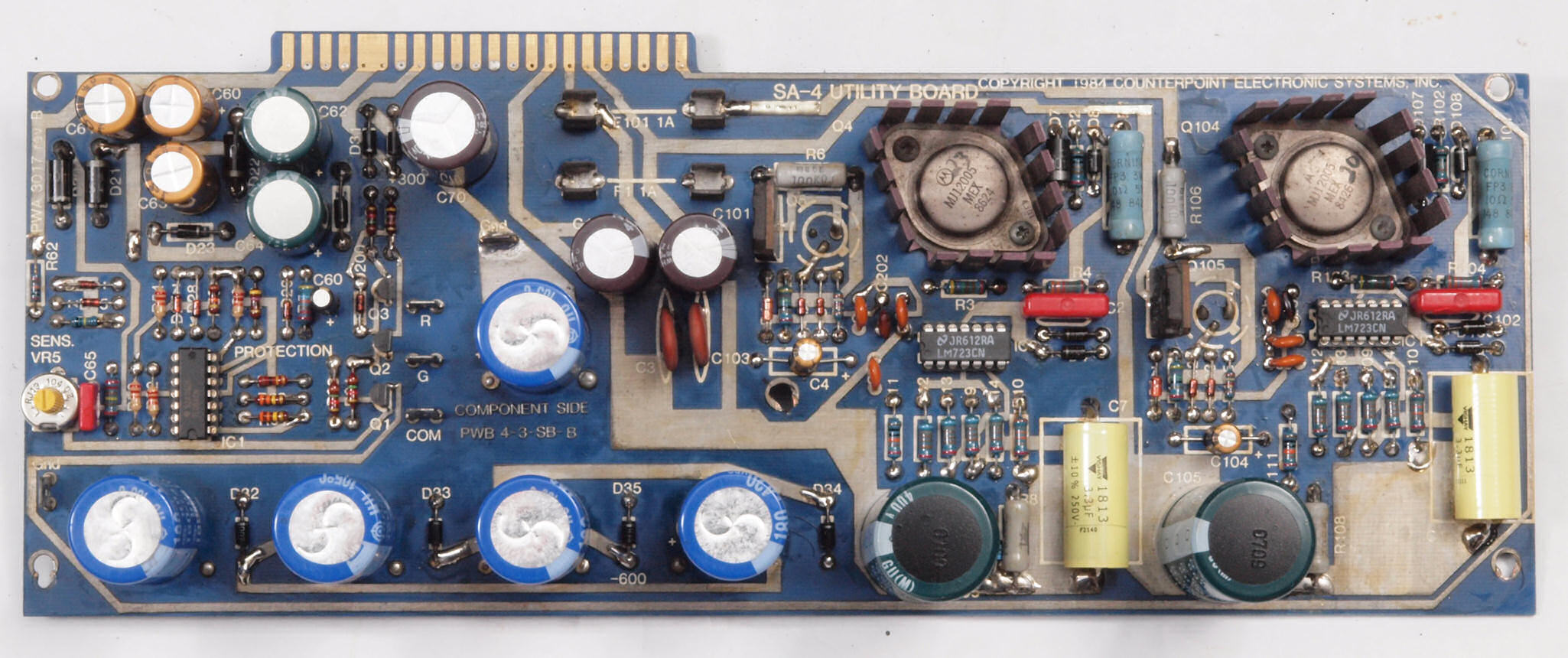

Ｃ５６．　完成電源基板。　　洗浄後、コートを塗布。

Ｃ６１．　修理前　電源基板裏。

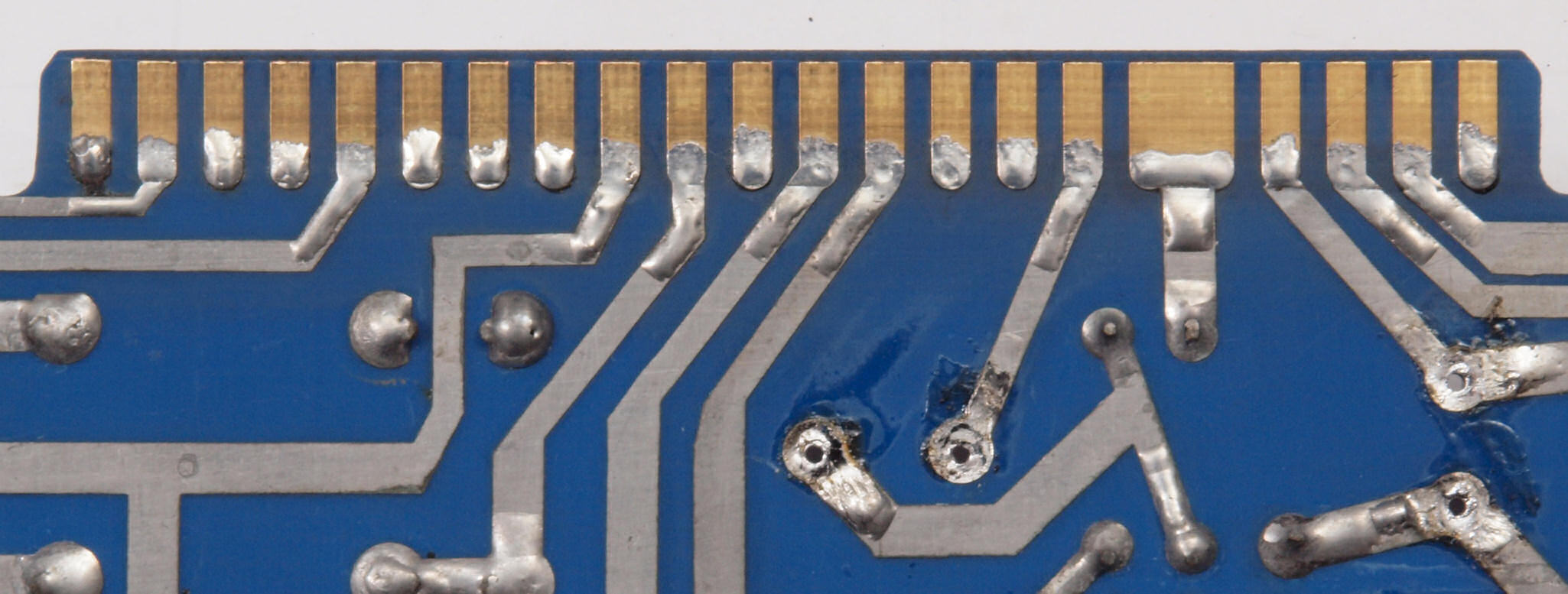

Ｃ６２．　修理中　電源基板裏。スルホールを半田補正したが、未使用ピンまで行い、効果薄い！

Ｃ６３．　修理中　電源基板裏。交換部品を取り外す。

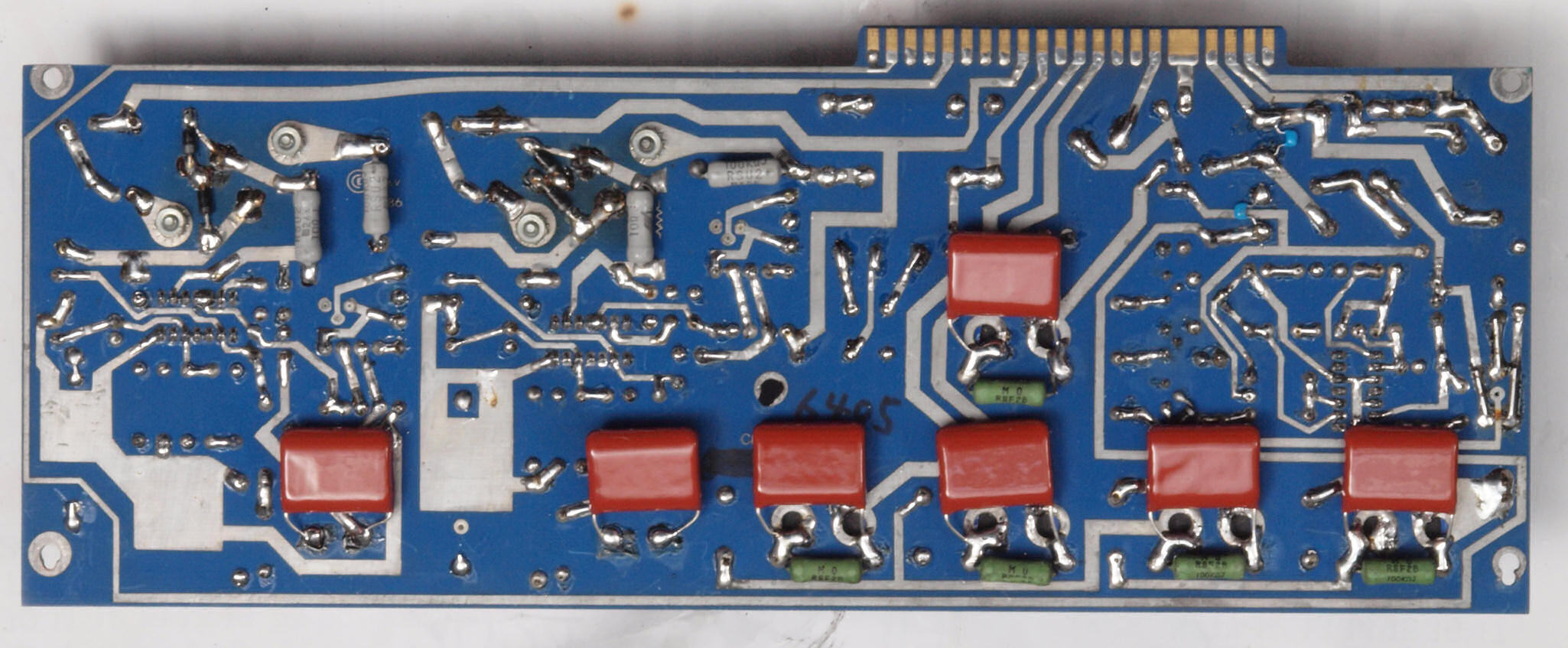

Ｃ６４．　修理（半田補正）後　電源基板裏。フイルムコンデンサー７個追加。

Ｃ６５．　完成電源基板裏。　　洗浄後、コートを塗布。

Ｃ７１．　修理前　入力ＲＣＡ端子。

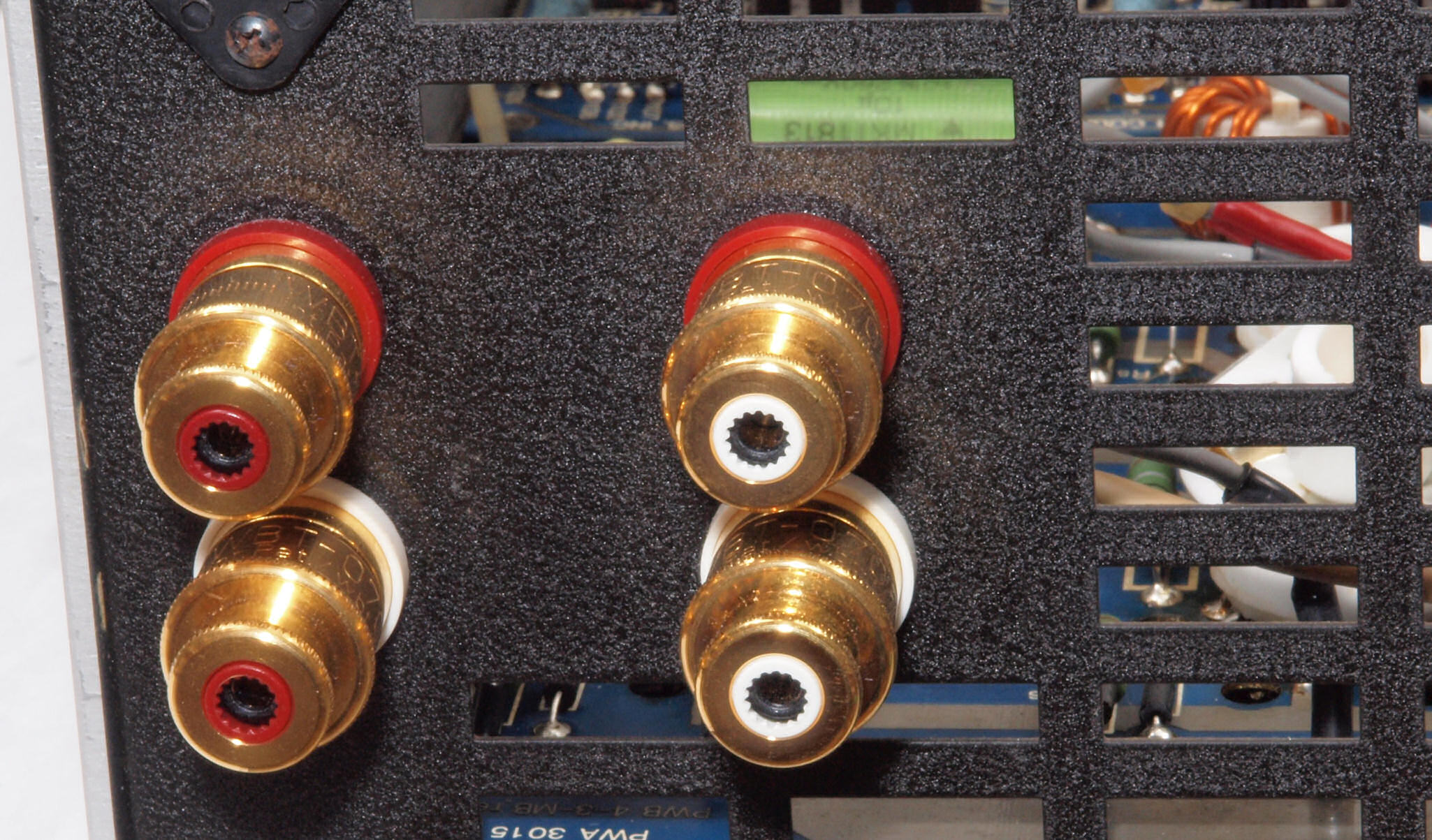

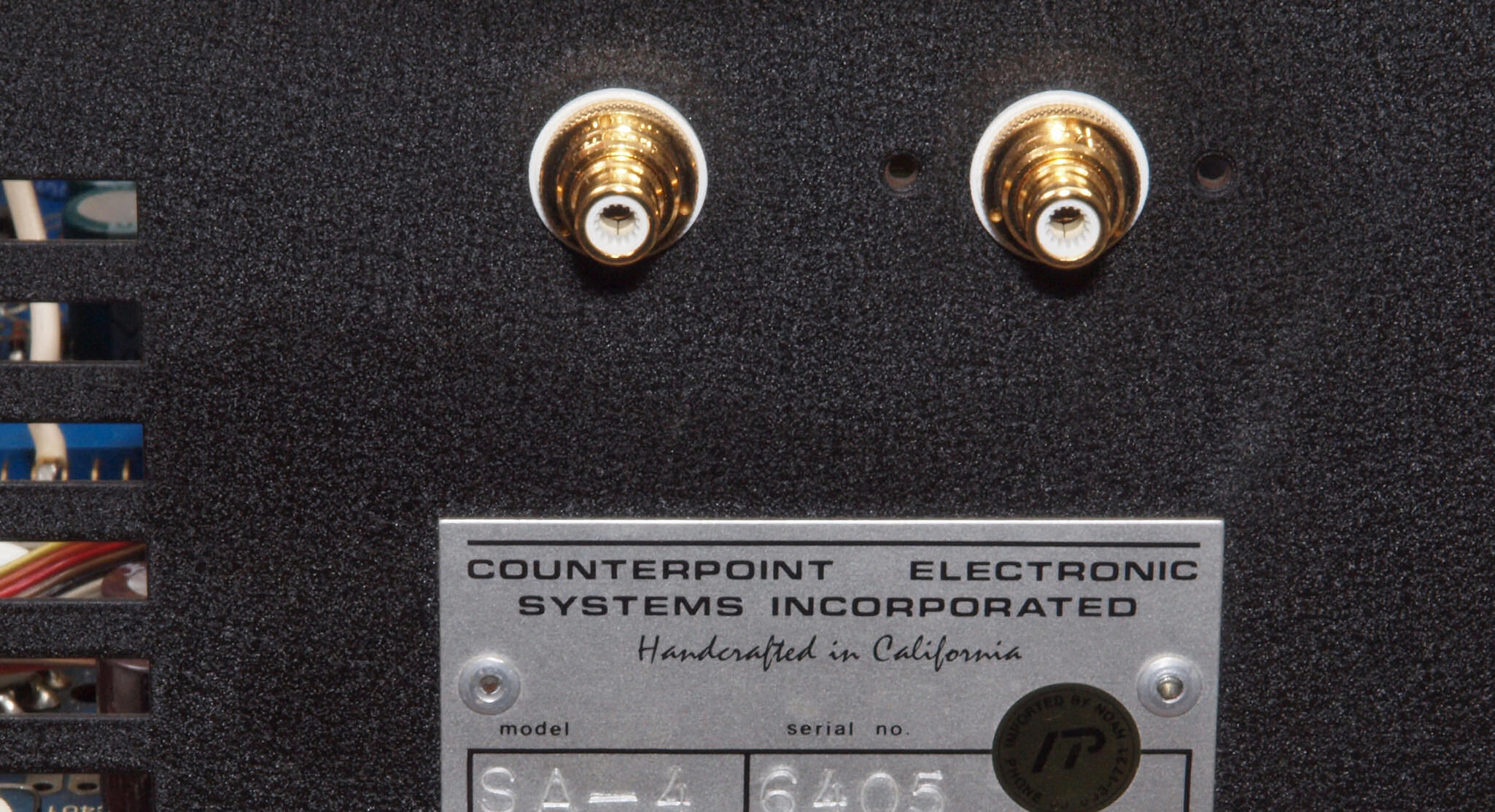

Ｃ７２．　修理（交換）後　入力ＲＣＡ端子。ＷＢＴ−０２０１使用。

Ｃ８１．　修理前　ＳＰ接続端子。

Ｃ８２．修理（交換）後　ＳＰ接続端子。ＷＢＴ−０７３０ＰＬ　使用。

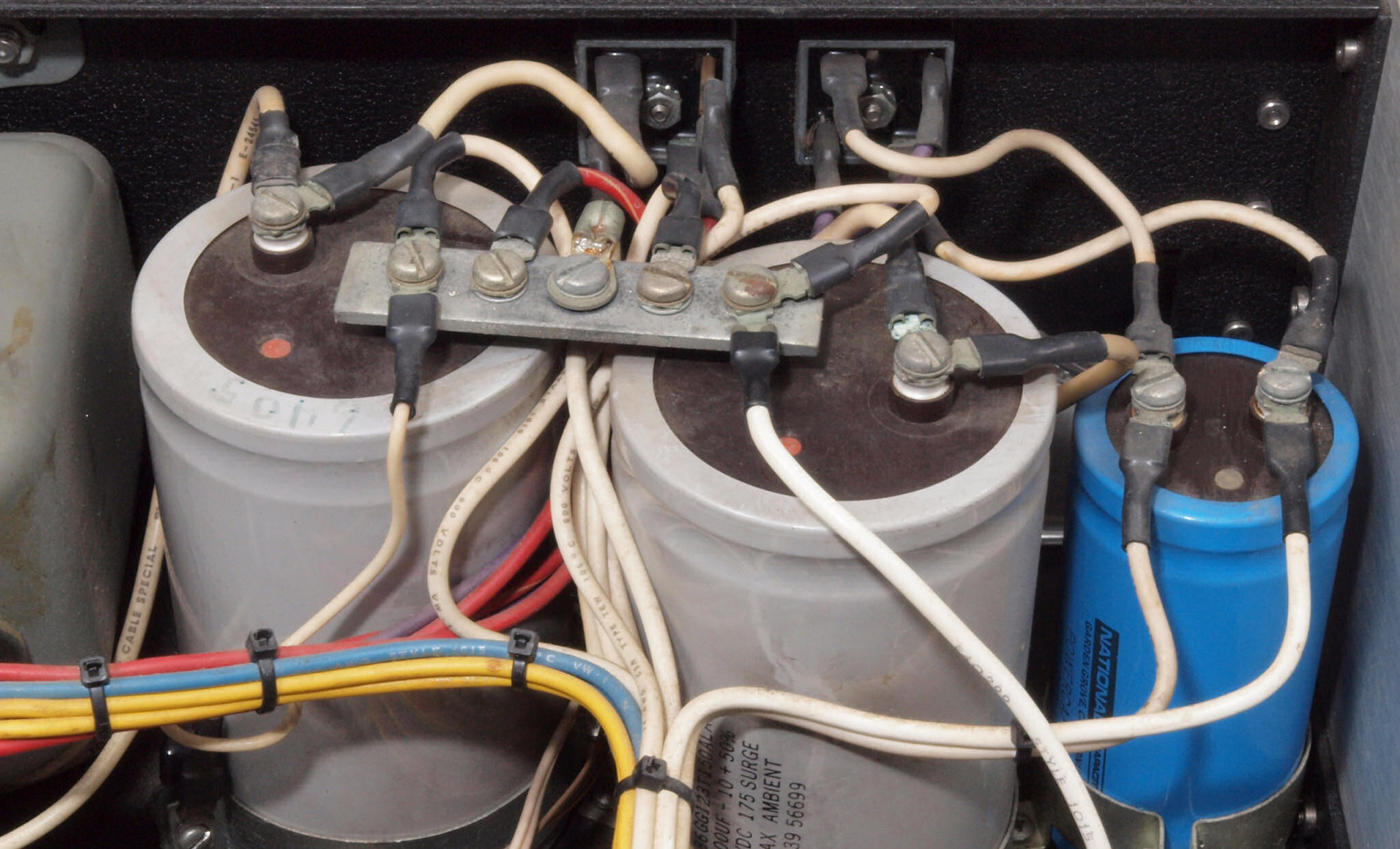

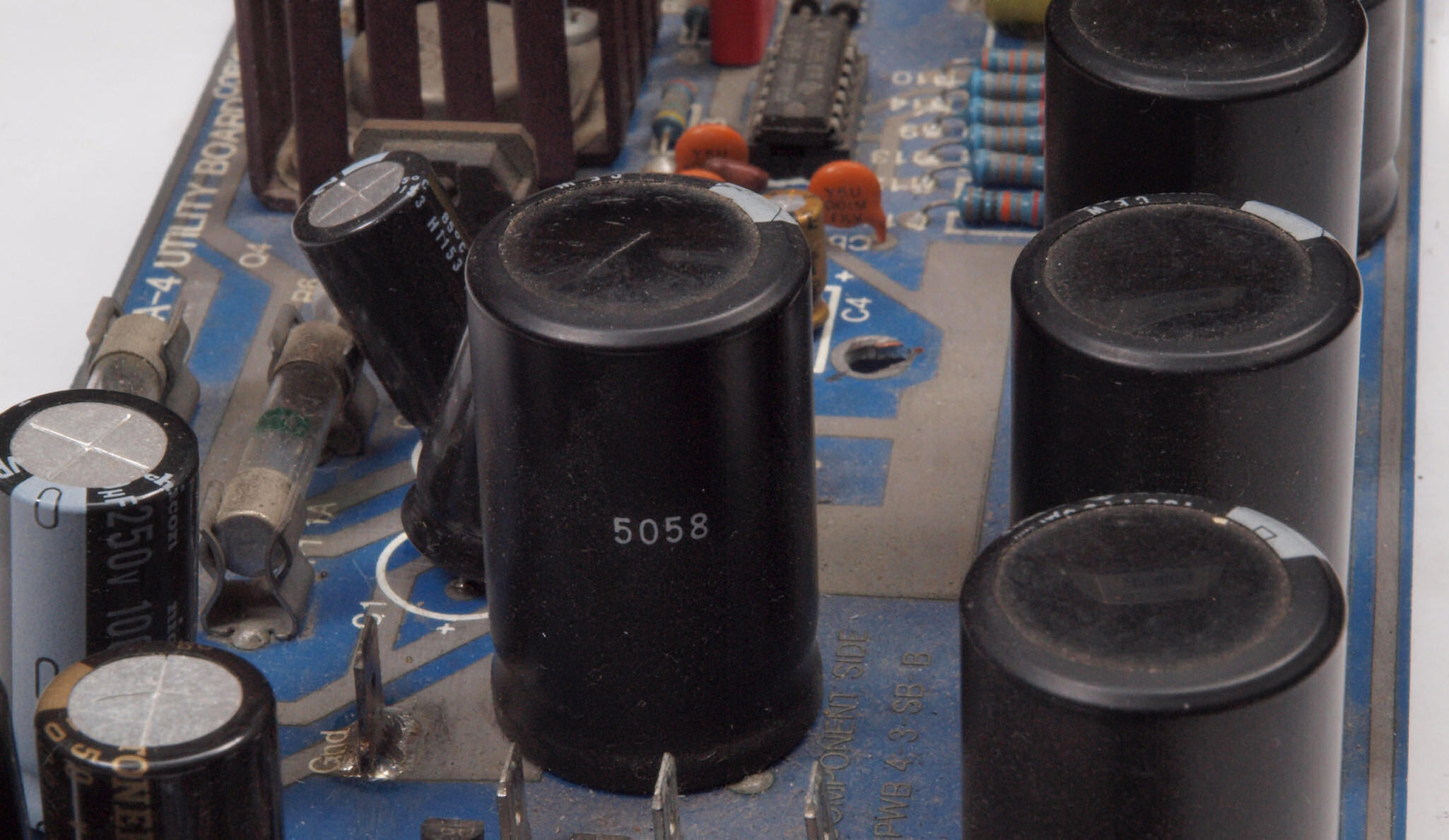

Ｃ９１．修理前　電源ブロック電解コンデンサー。

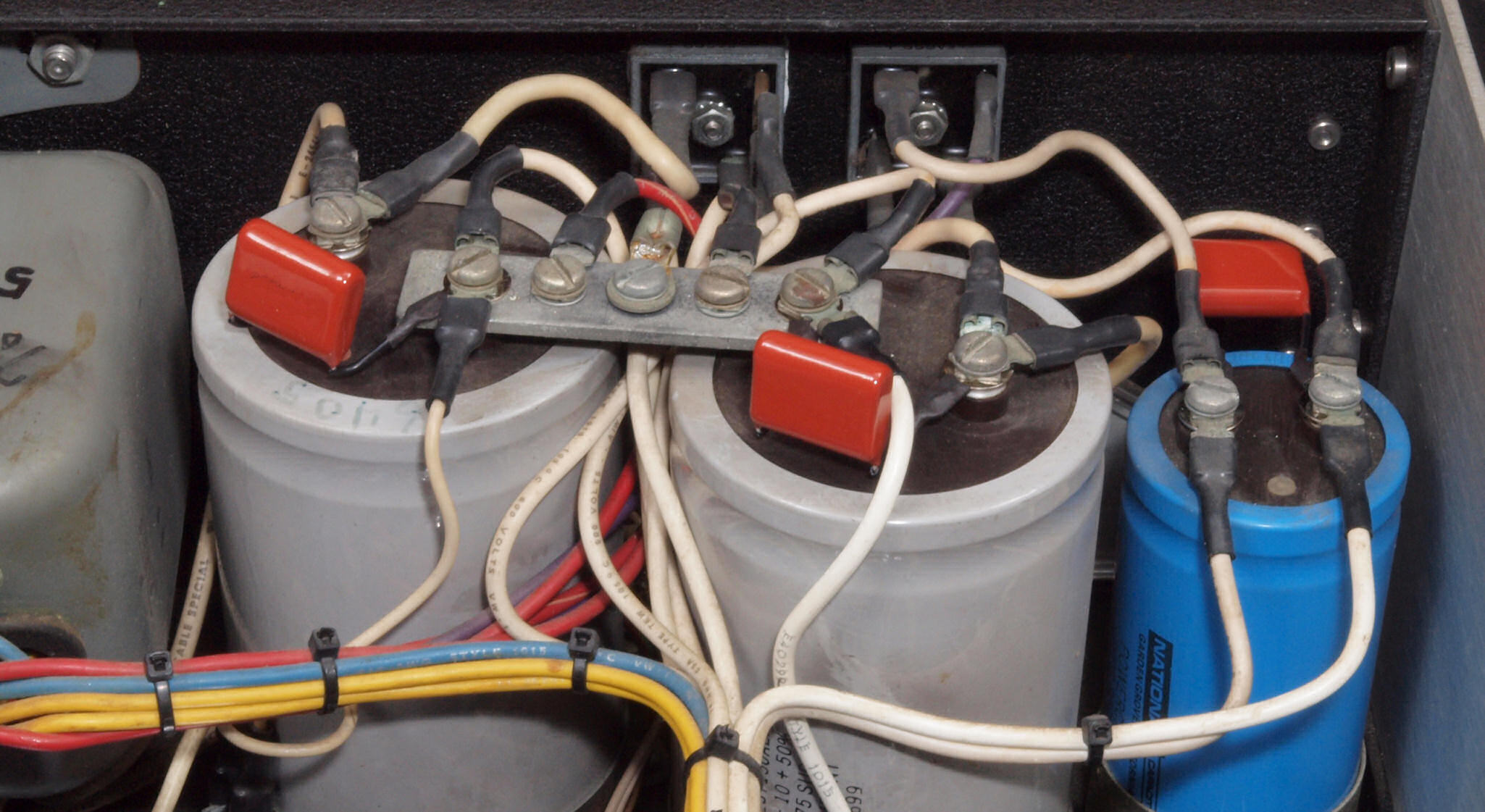

Ｃ９２．修理後　電源ブロック電解コンデンサー。　フイルムコンデンサー３個追加。

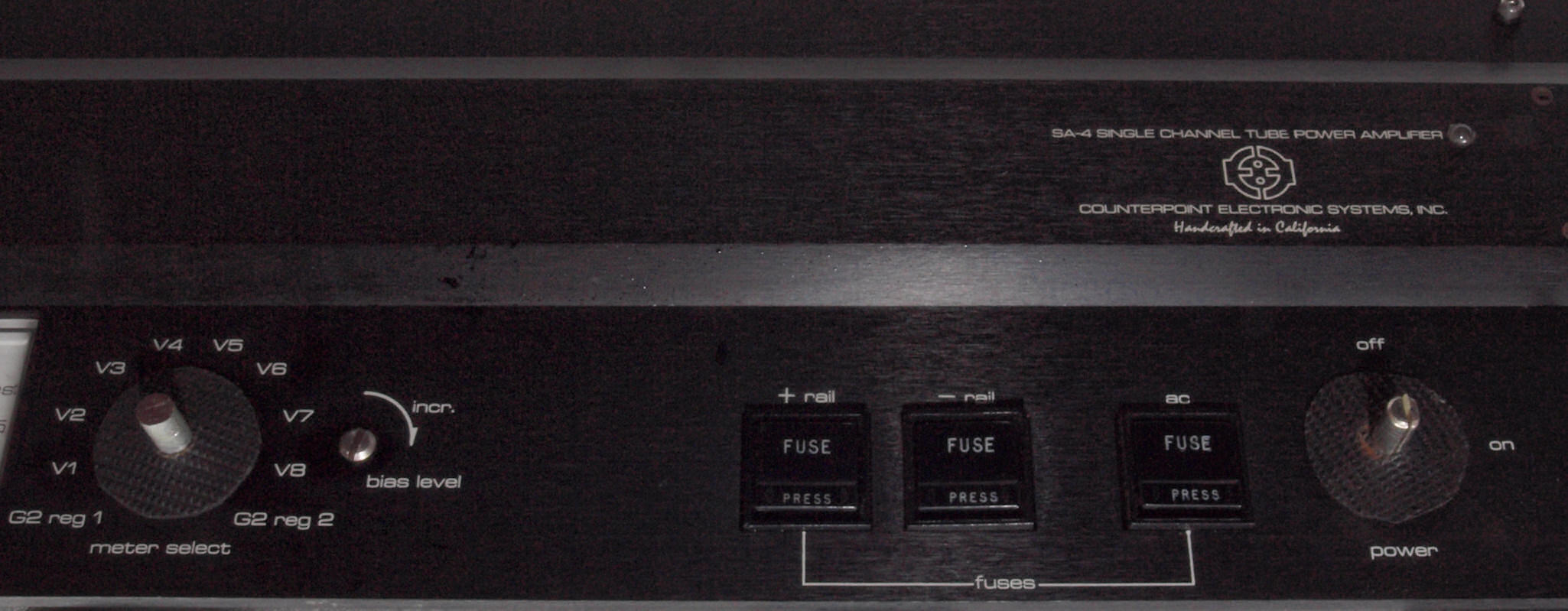

ＣＡ１．　修理中　６ＬＦ６電流測定選択ＳＷ。　パネルとツマミの間にクションを入れる。

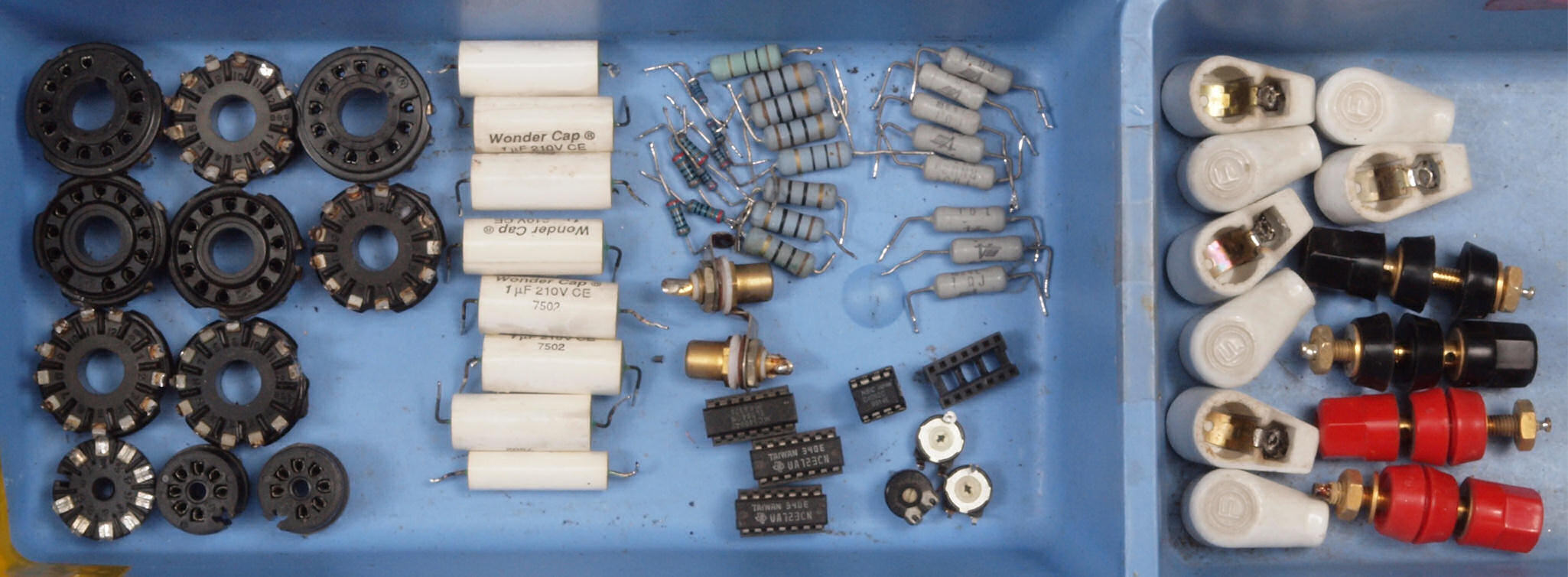

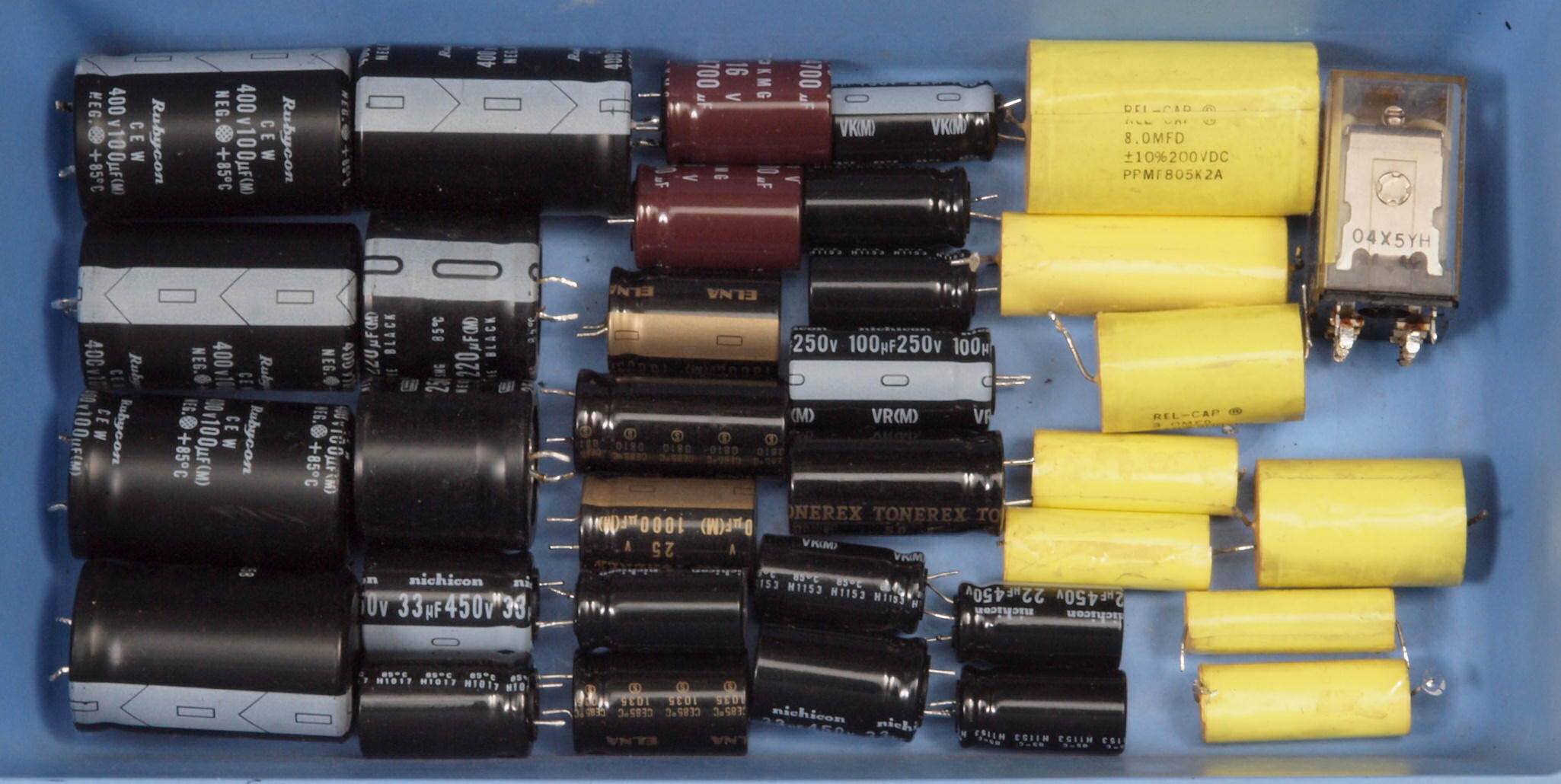

ＣＢ１．　交換部品。

ＣＢ２．　交換部品２。

ＣＢ３．　交換部品３。

ＣＣ１．　修理前　上から見る

ＣＣ２．　修理後　上から見る

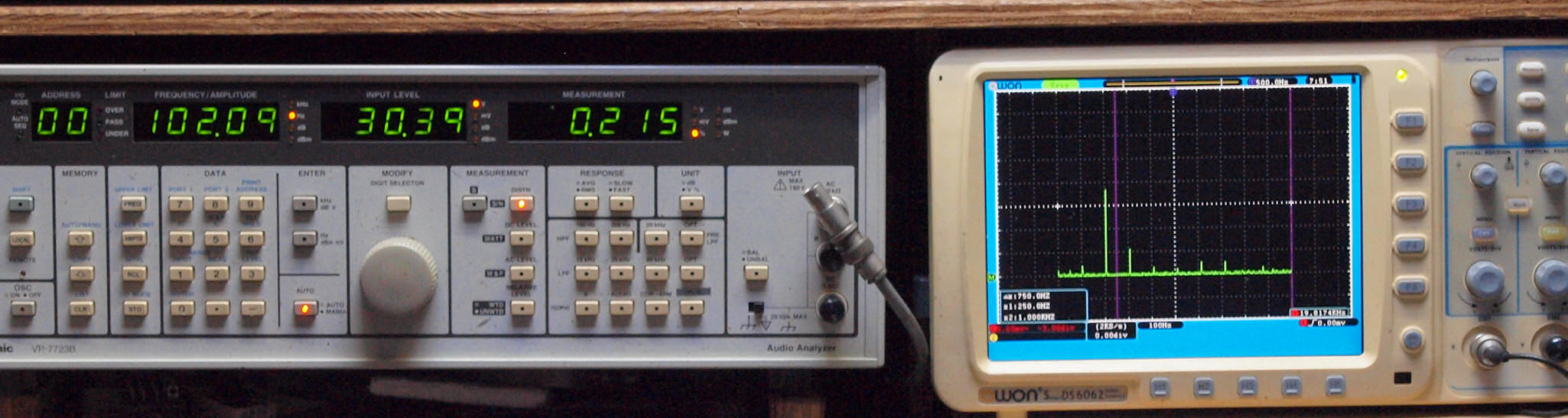

Ｅ．　調整・測定。画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ０．　出力・歪み率測定・調整。 　　　　「見方」。 　　　中側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。 測定条件、６ＬＦ６を２本新品と交換。 使用終段「６ＬＦ６」バイアス電流値。 ６ＬＦ６−１本目＝３０ｍＡ ６ＬＦ６−２本目＝６０ｍＡ ６ＬＦ６−３本目＝３０ｍＡ ６ＬＦ６−４本目＝３０ｍＡ ６ＬＦ６−５本目＝２０ｍＡ ６ＬＦ６−６本目＝４０ｍＡ ６ＬＦ６−７本目＝４０ｍＡ ６ＬＦ６−８本目＝４０ｍＡ

Ｅ１．　５０Ｈｚ入力、ＳＰ出力電圧３０Ｖ＝１１２．５Ｗ出力、　０．２５０％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２．　１００Ｈｚ入力、ＳＰ出力電圧３０Ｖ＝１１２．５Ｗ出力、　０．２３２％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ３．　５００Ｈｚ入力、ＳＰ出力電圧３０Ｖ＝１１２．５Ｗ出力、　０．２３７歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

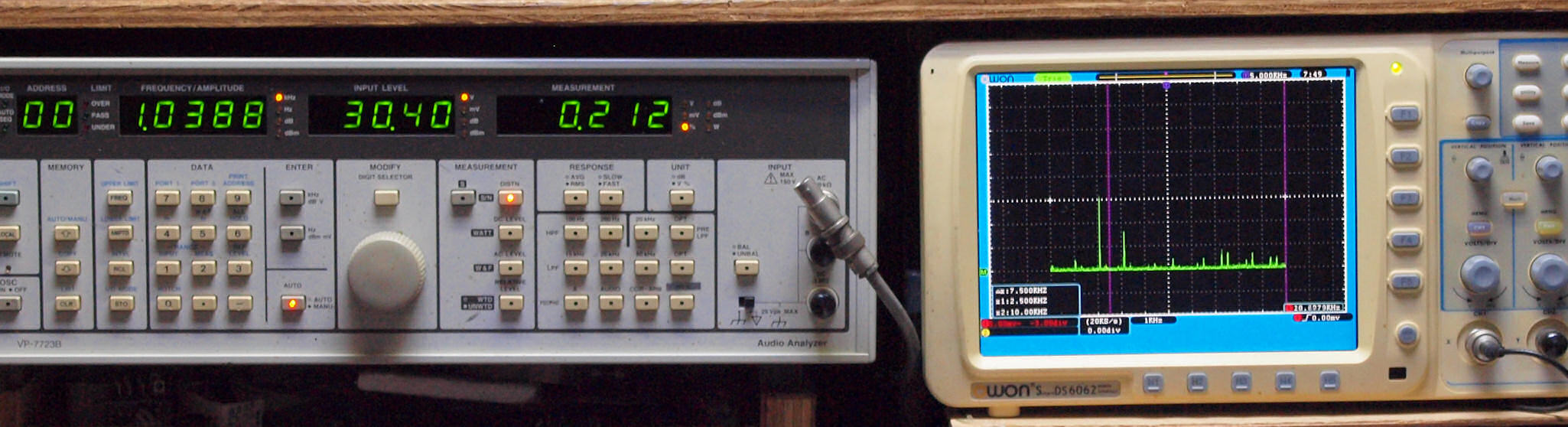

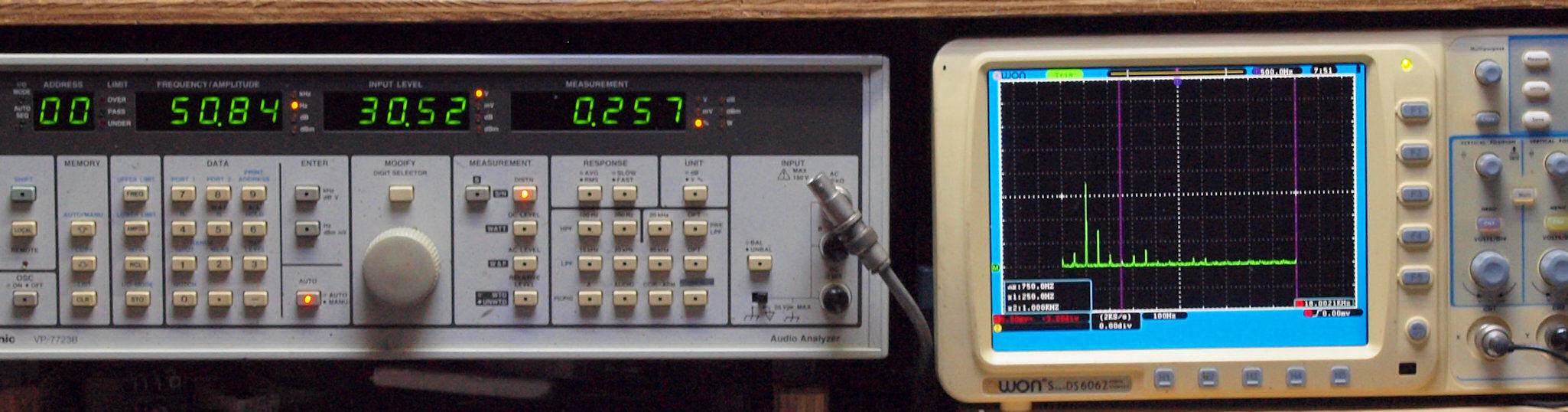

Ｅ４．　１ｋＨｚ入力、ＳＰ出力電圧３０Ｖ＝１１２．５Ｗ出力、　０．２５７％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

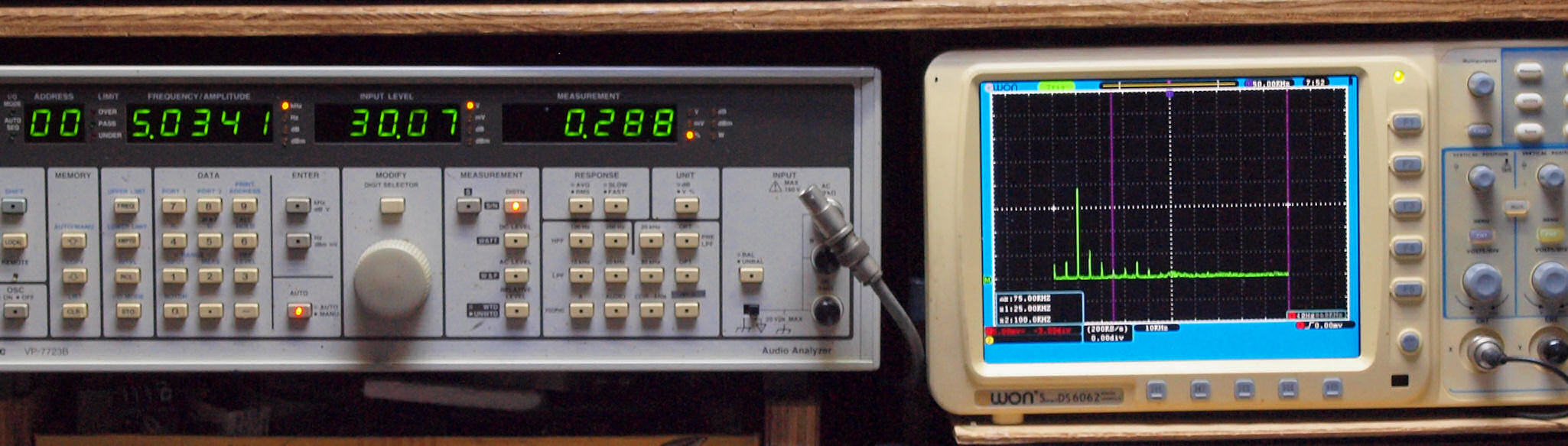

Ｅ５．　５ｋＨｚ入力、ＳＰ出力電圧３０Ｖ＝１１２．５Ｗ出力、　０．４６６％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

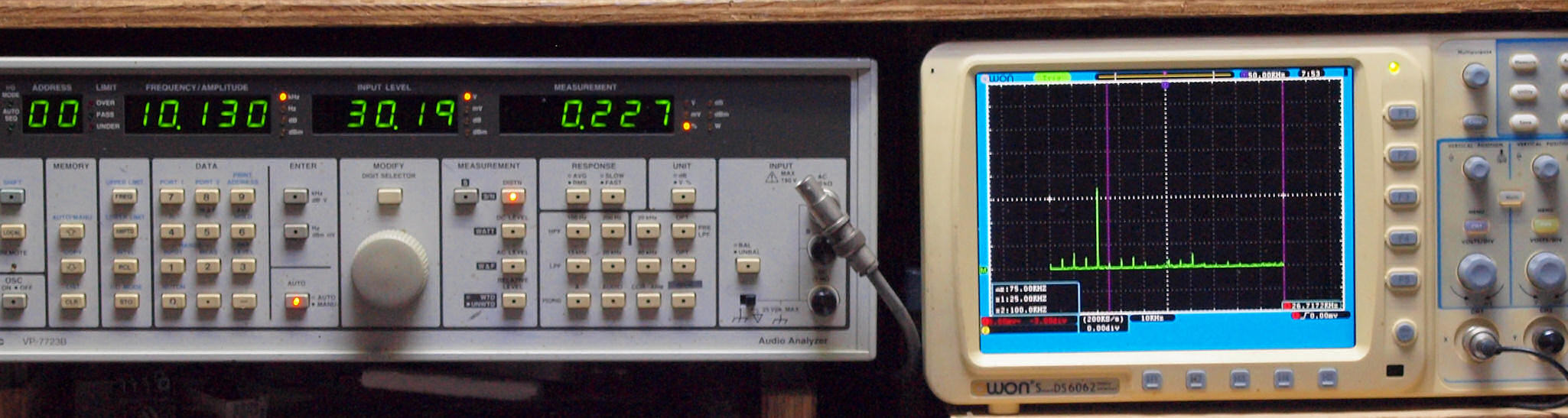

Ｅ６．　１０ｋＨｚ入力、ＳＰ出力電圧３０Ｖ＝１１２．５Ｗ出力、　０．６５３％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

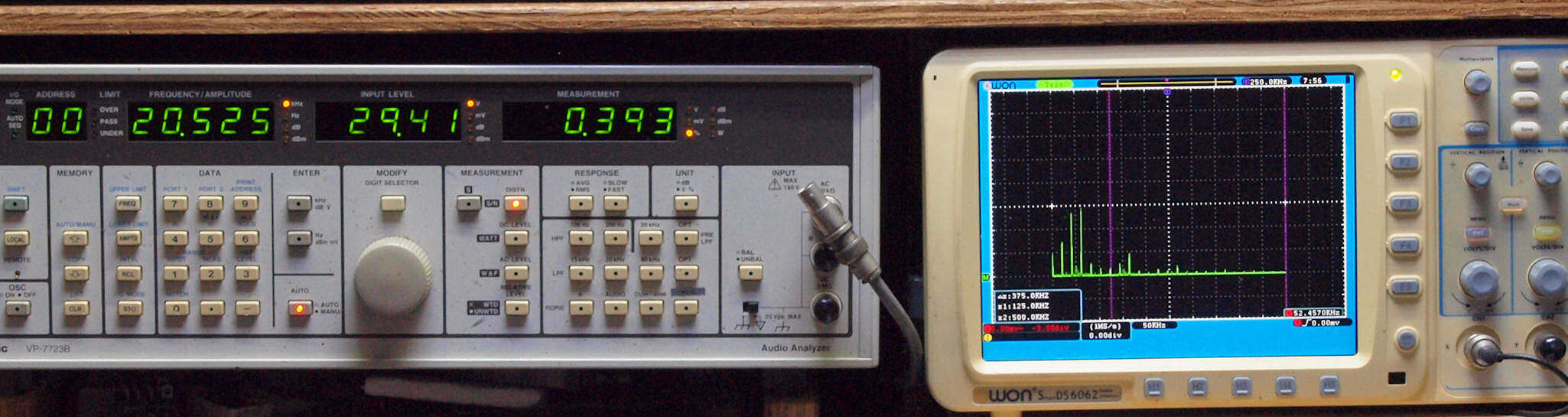

Ｅ７．　２０ｋＨｚ入力、ＳＰ出力電圧２３．５Ｖ＝６９Ｗ出力、　０．９５９％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１２５ｋＨｚ、右＝５００ｋＨｚ。

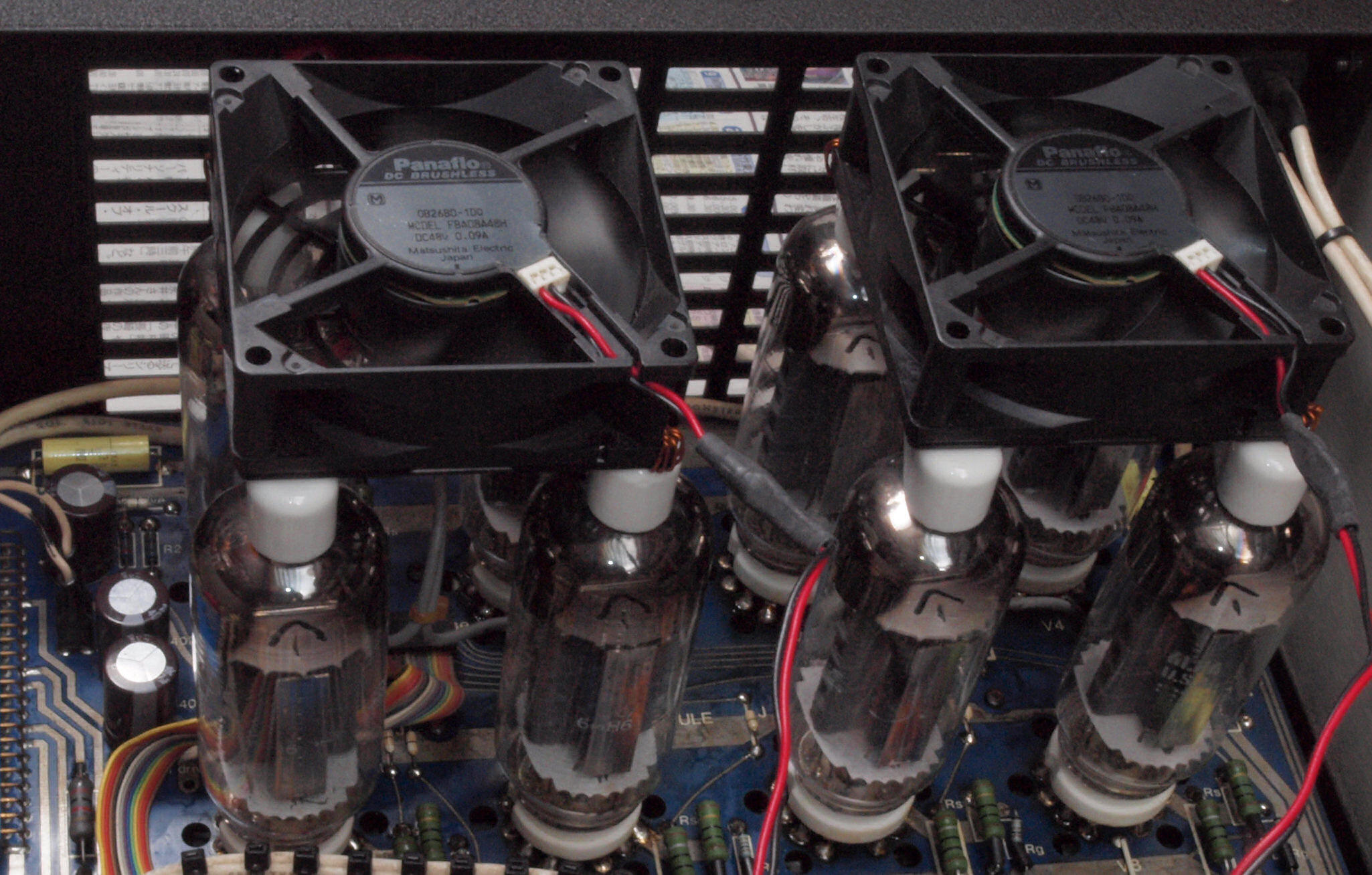

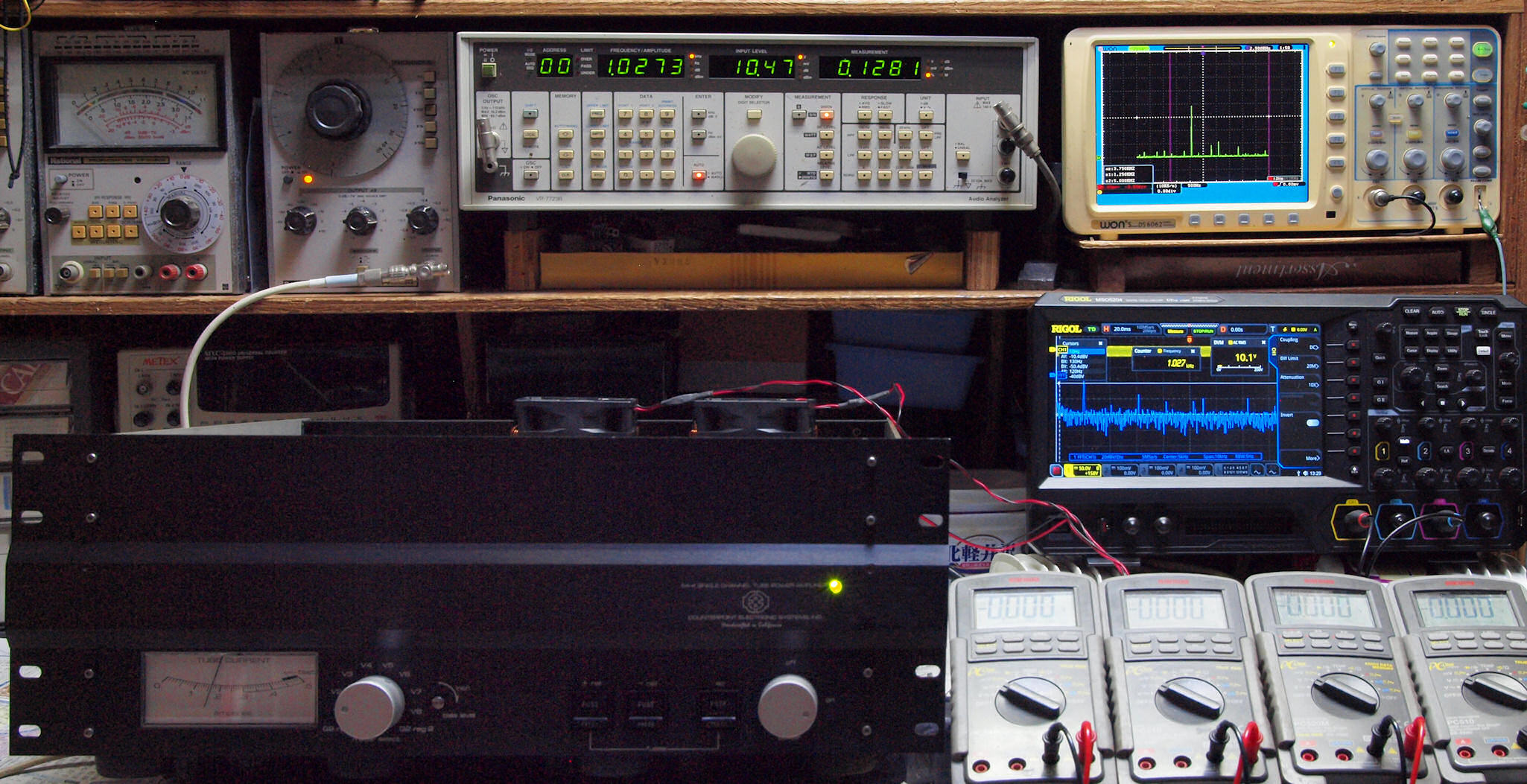

Ｅ８．　出力真空管「６ＬＦ６」の真上で、２４Ｖ高速フアンが全回転で吸出クーリング。

Ｙ．　ユーザー宅への設置状況。画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｙ１．　全体。

Ｓ．　ＣｏｕｎｔｅｒＰｏｉｎｔ　ＳＡ−４　の仕様（マニアル・カタログより）

型式 管球式モノラルパワーアンプ　ＳＡ−４ 出力 140W(8Ω) 280W(16Ω) 周波数帯域幅 0.1Hz〜50kHz 歪率 0.1%以下(最大出力時) 0.02%(20W出力時) 使用真空管 ECC83 6LF6 x8 6FS5 x2 電源電圧 AC100V、50Hz/60Hz 消費電力 200W(通常使用時)、700W(実行出力時) 外形寸法 幅480x高さ170x奥行480mm 重量 26kg その他 ブループリント基盤．．後期型 グレイ基盤．．前期型。 価格 ￥1,000,000(1台、1984年発売) ￥900,000(1台、年代不明)
